Orcad Capture导出带网络属性的pdf方法

问题：
看到很多人不知道在Orcad Capture中如何导出带网络标识的pdf文档，
特编写此文以备查用。

解答：
1、首先需要安装Adobe Acrobat阅读器；
2、打开Orcad Capture原理图，
首先切换到项目管理页面，
选中需要导出pdf文档的dsn文件；

3、在弹出的Tcl/Tk Applications Dashboard页面，
选中[Design Utilities]中的Pdf Export，
再点击右上角的Launch按钮，

4、在PDF Export页面，
指定导出pdf文件的路径，文件名，

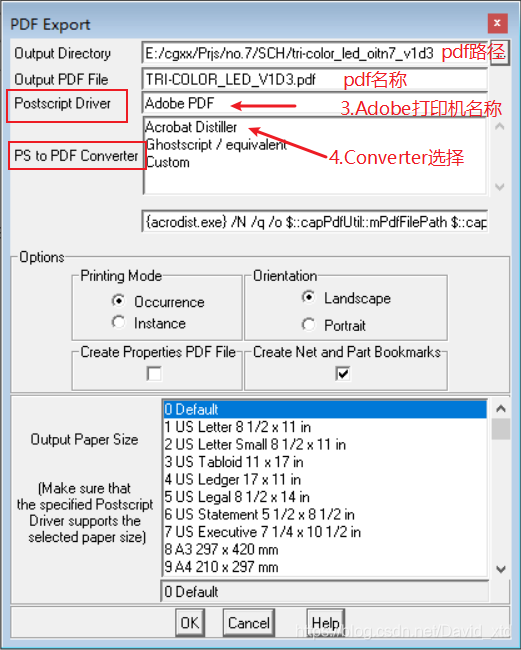

一定要注意图中3选项Postscript Driver的名称，对应的是所安装的虚拟打印机的名称，请在控制面板中查看所安装的虚拟打印机的名称，将名称拷贝过来，
对于本人的电脑来说，打印机名称是Adobe PDF，
所以Postscript Driver就是Adobe PDF，而不是系统缺省设定的Acrobat Distiller；
4选项，转换器选择Acrobat Distiller，
点击OK按钮即可进行pdf的导出转换工作。

或者将虚拟打印机更改名字为“Acrobat Distiller”，如图所示。

还有个办法是更改Capture的配置文件，
将Postscript Driver的缺省名称由Acrobat Distiller改为Adobe PDF，
这样就不需要修改打印机名称了，
因为Adobe PDF是安装完Acrobat之后的缺省名称。

首先找到路径：

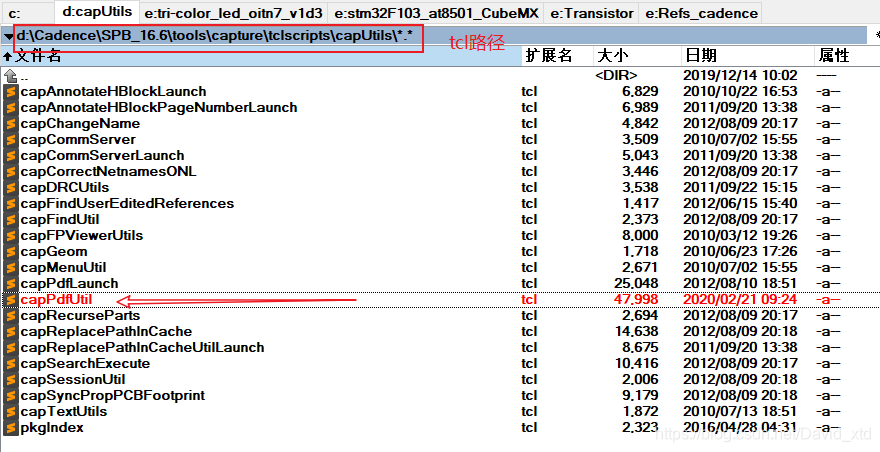

D:\Cadence\SPB_16.6\tools\capture\tclscripts\capUtils，

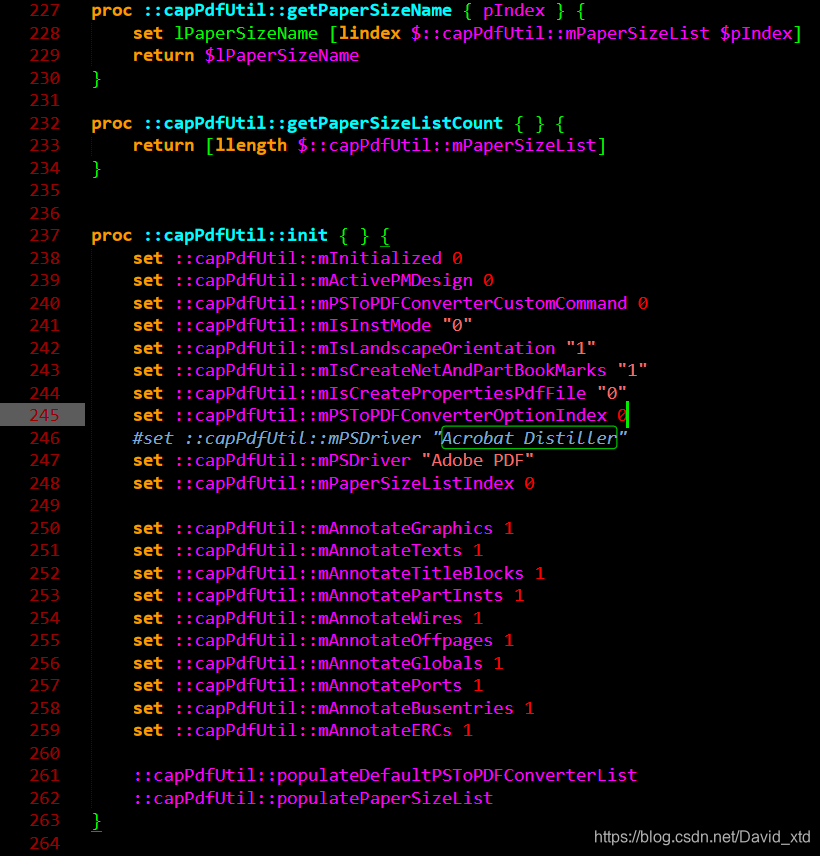

如图所示，用文本编辑器打开文件capPdfUtil.tcl文件

将mPSDriver "Acrobat Distiller"屏蔽掉，
改为mPSDriver “Adobe PDF”。

改完之后，保存文件。
关闭Orcad Capture，重新打开，可以看到Postscript Driver已经改为Adobe PDF了。

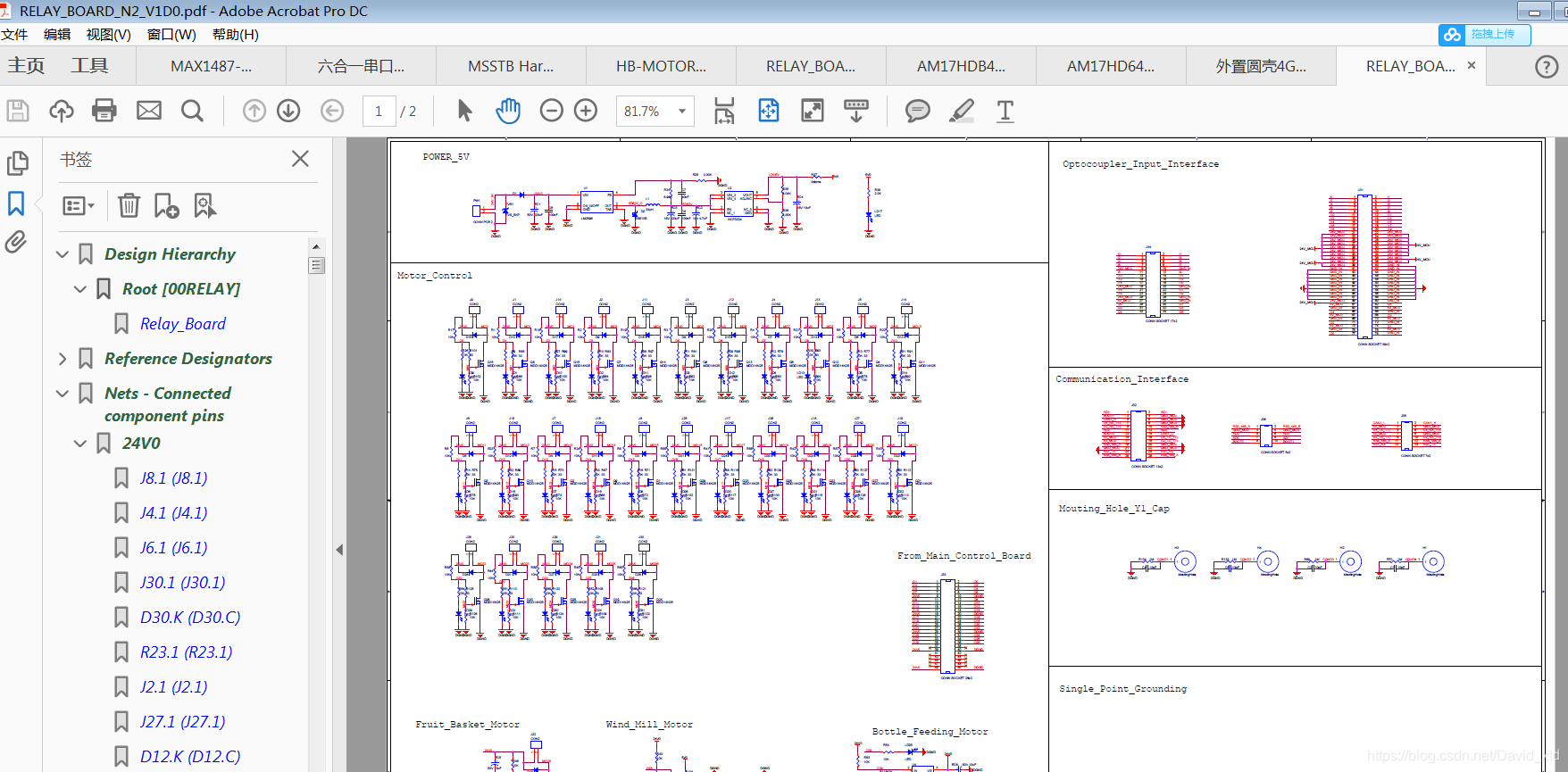

5、转换完成后，pdf文件会自动打开，如图所示。

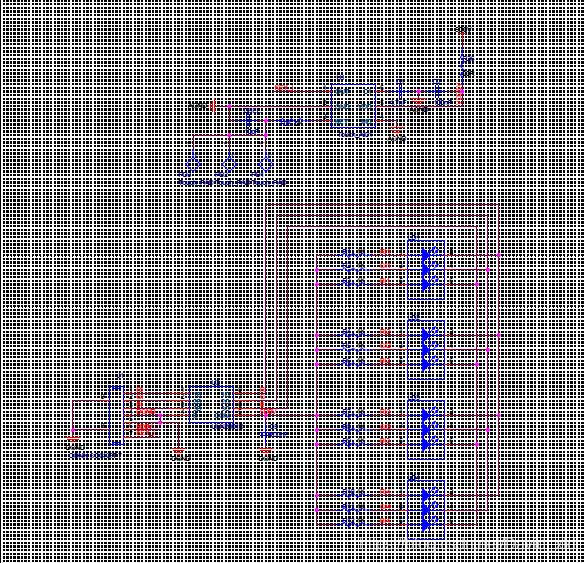

6、如果导出的pdf文件有大片栅格，

在Capture中打开Options—>Preferences…，关闭Grid选项即可。

问题解决。
