CCS811二氧化碳传感器基于Arduino的升级固件（刷机）教程

背景信息
准备工作
实现思路
效果打印
固件转换成数组部分
固件主要下载部分：
转换好的.h文件

背景信息

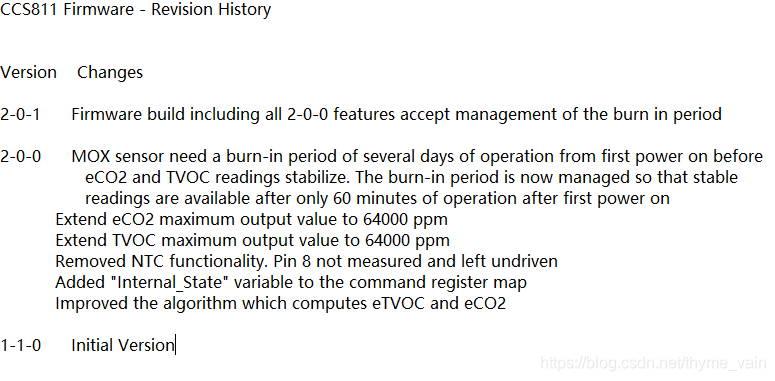

这篇文章主要是根据ams官方文档整理出来, 用于升级传感器的内部新固件FW，体验优化的功能，具体可看fw的历史，初始版是1.1.0，新买的sensor需要先刷2.0.0，用了几天，老化过后再刷2.0.1，猜测是内部数据校验不一样。
在这里插入图片描述

准备工作

硬件使用STM32F103C8T6 + CCS811；
软件部分是Arduino IDE + JDK1.8+ 记事本
硬件连接：
stm32F1 pin | CCS811 pin
3.3v —> VCC
GND --> GND
PB6 --> SCL
PB7 --> SDA
PC13 --> Wake

ps: STM32F103C8T6+Arduino 环境搭建方法，另外PC13是同时控制一个LED灯，可以通过它间接看升级时的状态

实现思路

把新固件FW里面的xx.bin文件，转换成C语言数组形式，附加到Arduino项目里面去，再经过I²C把新固件FW推送到CCS811里面去。
在这里插入图片描述
ps:本来想是用串口发给stm32的，但是用Arduino IDE发现数据接收不完整，放弃这个方法。

效果打印

新买的sensor固件的状态：
在这里插入图片描述
升级过程中，升级过程预计在30-40S，要稍微等一下：

升级完再看下版本，新买的需要先升级到2.0.0：

老化后再升级到2.0.1：

固件转换成数组部分

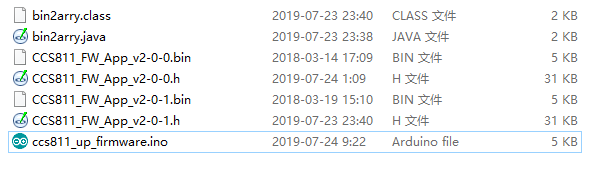

Java工具源码 bin2arry.java ，转换前的xx.bin文件需要在同目录下：

import java.io.File;
import java.io.FileInputStream;
import java.io.FileWriter;
import java.io.BufferedWriter;
import java.io.IOException;

class bin2arry{


	public static void main(String[] args) throws IOException {


		String binName = args[0]+".bin";
		String outFileName = args[0]+".h"
