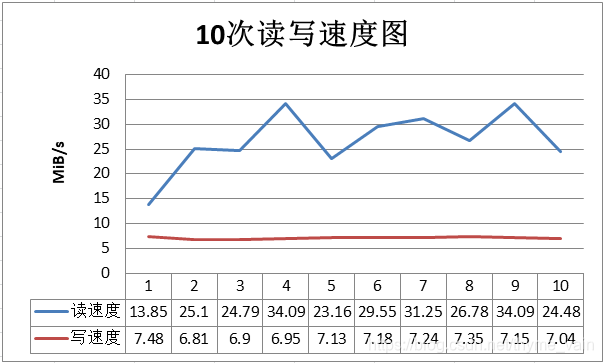

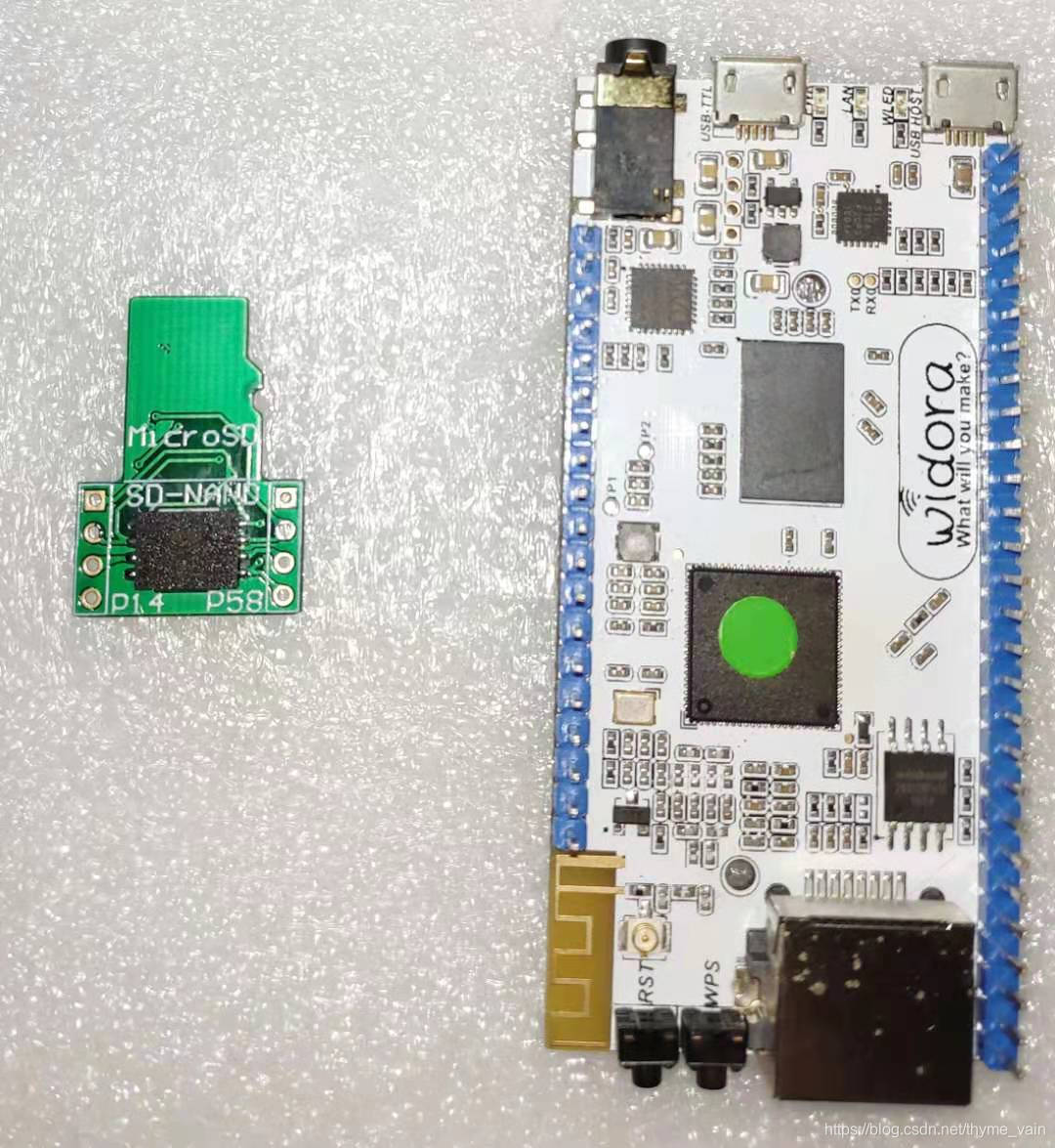

本文对比了SD NAND Flash与常见SD卡的优缺点，包括寿命、封装、价格和速度等方面。通过测试，SD NAND Flash在Widora-NEO MT7688AN开发板上的读取速度为30.48MiB/s，写入速度7.98MiB/s，显示其速度较慢但稳定性高，适用于工业场景。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

SD nand flash 简单的读写速度测试

背景

SD nand flash 可以看作是兼容了SD协议的nand flash：

SD nand flash = SD卡控制器 + nand flash

以上结构可以看出，SD要火拼的是SD卡（至于拼不拼的过，会后面特性比较来看），但存储核心是Nand flash，除了像SD卡一样简单好用外，还由于普遍是SLC单元，有寿命长，使用稳定的特点；

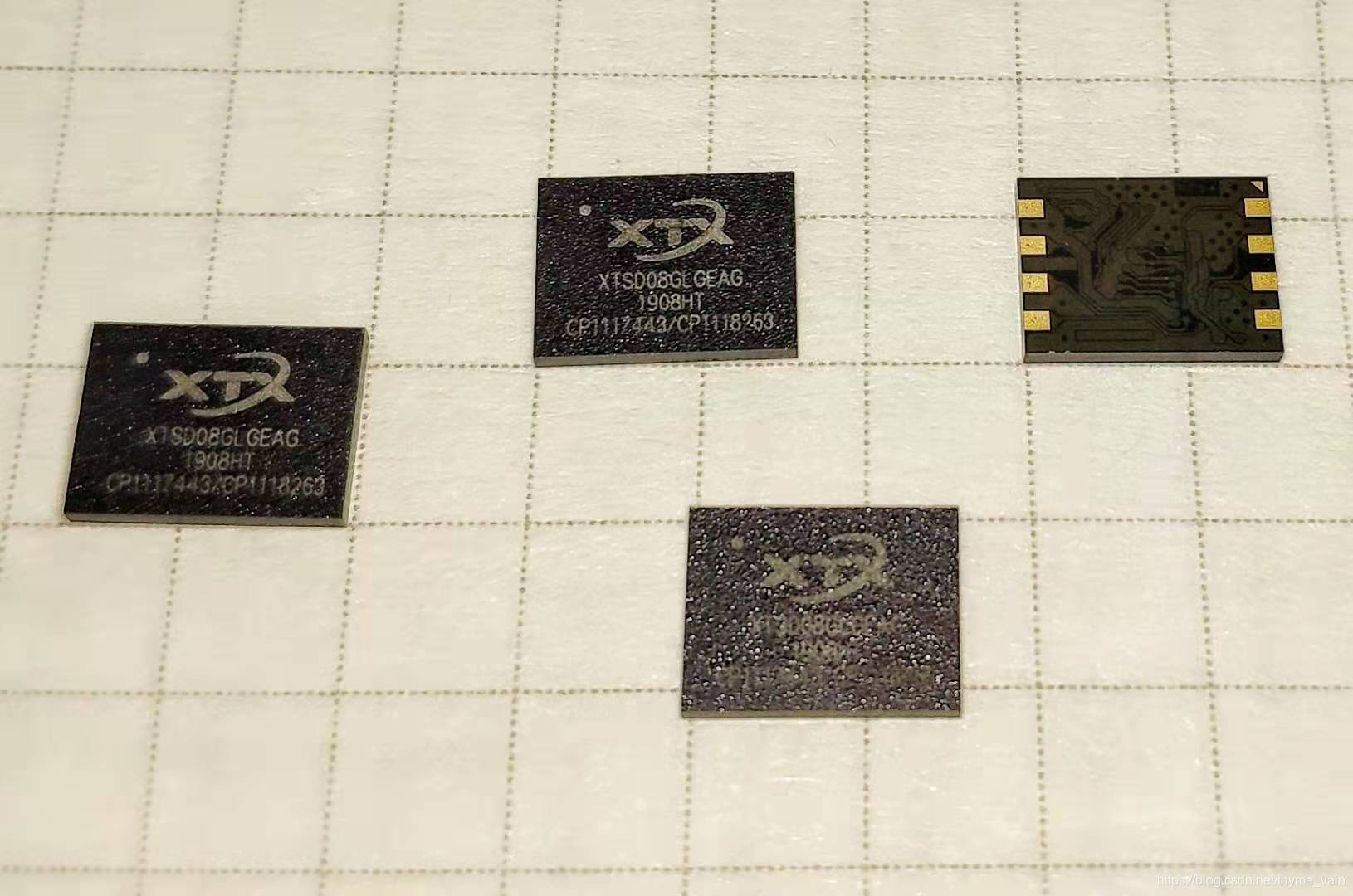

下图为SD nand flash 的常见样式，也是本次测试的样品，速度是Class8的，型号是XTSD08GLGEAG （1GiB， LGA 8*6mm封装）；
在这里插入图片描述

和常见SD卡比较

SD nand flash的优点：

  1. 一般是SLC单元的，寿命长，擦写寿命高达100000次，从而使用很稳定，适合工业方面的复杂的场景使用；
  2. 由于是LGA8 封装的，可以直接贴在PCB上，方便用户把产品设计成防水防尘的，因为不用SD卡座， 同时也会省点费用；
  3. 因为容量小，单品价格低；

SD nand flash的缺点：

  1. 容量小，基本都在8GiB以下的，性价比也不高，以淘宝店歪朵拉开源硬件店挂的CSNP1GCR01-AMW (128MiB)产品来看，单品价格为￥10.9，单位容量
