高通平台稳定性分析-CFI failure

原创 已于 2022-12-05 12:00:50 修改 · 3.7k 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#链表 #数据结构

于 2022-12-02 21:03:49 首次发布
本文分析了一起高通平台相机模块由于CFI failure导致的内核panic问题。通过dmesg日志和Trace32调试，发现在cam_subdev_ioctl函数中对链表节点进行操作时出现问题。进一步研究发现，可能是未正确设置v4l2_subdevdata为NULL导致。通过查看链表节点和cam_subdev结构体，确定问题出在cam-isp模块的unbind函数中，解决方案是在卸载时将相应节点设为NULL。

一、查看 dmesg_TZ.txt中的错误：

Kernel panic - not syncing: CFI failure (target: 0xffffff804323a848)

Call trace:
 dump_backtrace.cfi_jt+0x0/0x8
 dump_stack_lvl+0x94/0xe0
 panic+0x1a0/0x468
 cfi_module_add+0x0/0x24
 find_check_fn+0x0/0x258
 cam_subdev_ioctl+0x21c/0x224 [camera]
 cam_req_mgr_close+0x144/0x344 [camera]
 v4l2_release+0xd0/0x194
...

从调用栈可以看出，在调用cam_subdev_ioctl函数的时候检查函数参数的时候出错了。

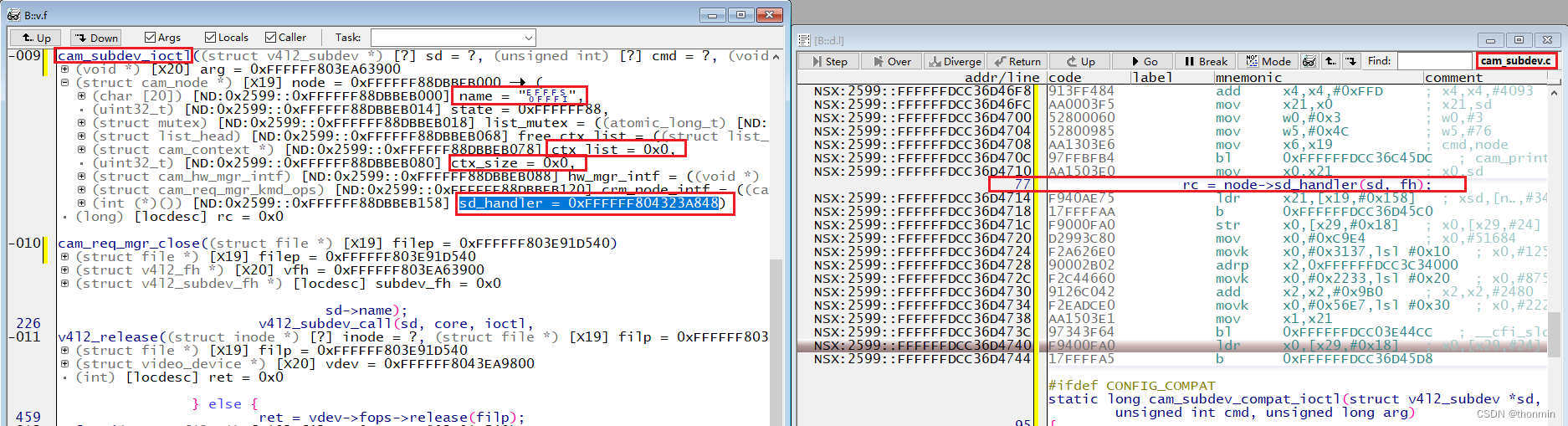

二、Trace32 load 结合代码查看具体位置：

右侧图可以看到：函数出问题的位置在cam_subdev.c的 77行

左侧图中可以看到

①sd_handler=0xFFFFFF804323A848，同dmesg_TZ.txt的信息匹配。

②node结构体的内容有异常，name内容是乱码，正常应该是个字符串

最低0.47元/天 解锁文章
