STM32点亮一个LED

STM32点亮一个LED

一、环境

OS:Win7 64位
Keil:keil5
MCU: STM32F103C8T6
下载方式:Elink

二、准备工作

（一）GPIO外设的功能分析

图：I/O端口位的基本结构

STM32F103C8T6共有2组GPIO端口：PA、PB，每组16个端口。每个端口有两个32位配置寄存器（GPIOx_CRL，GPIOx_CRH），两个32位数据寄存器（GPIOx_IDR，GPIOx_ODR），一个32位置位/复位寄存器（GPIOx_BSRR），一个16位复位寄存器（GPIOx_BRR）和一个32位锁定寄存器（GPIOx_LCKR）。
GPIO端口的每个位可以由软件分别配置成多种工作模式：
—输入浮空
—输入上拉
—输入下拉
—模拟输入
—开漏输出
—推挽式输出
—推挽式复用功能（本次实验使用该功能）
—开漏复用功能

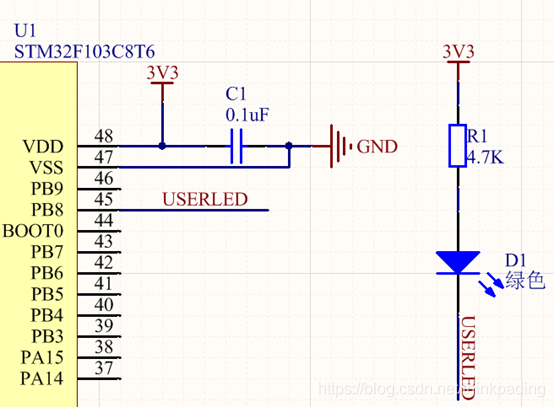

（二）USER_LED与STM32硬件连接关系

（三）调用标准库初始化GPIO外设

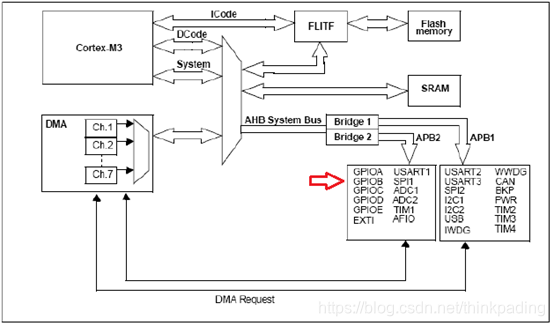

1、使能GPIO的时钟
