使用STM32Cube MX为STM32 CAN总线快速上手教程_HAL库_CAN协议_STM32

前言

博主也是刚接触CAN协议的新手，如有不对的地方欢迎交流

本文旨在使用STM32Cube MX快速上手STM32 CAN协议配置教程，目的在于 “会用” CAN总线，对CAN 协议原理并未深入讲解。

CAN协议基本特点

基本特点如下：

可多主控制：当CAN总线空闲时，所有在总线上的终端都可以发送报文，根据标识符（CAN ID）决定优先级，当总线上有两个以上的终端发送消息时，对各消息CAN ID的每个位进行逐个仲裁比较。CAN ID值越低，报文优先级越高
速度快，距离远：CAN 协议最快可达1Mbps（距离小于40m），最远可达10KM（速率小于 5Kbps）
CAN 帧种类：CAN 通信中包含五种帧种类，数据帧、遥控帧、错误帧、过载帧、间隔帧。其中最重要的是数据帧，用于通讯节点向外传送数据。数据帧中有数据段，用于承载数据的内容，一帧可发送0~8个字节的数据，MSB先行。

简单了解上述基本特点即可快速上手CAN总线的配置。

STM32Cube MX中的配置

CAN为了实现位同步，CAN协议把每一个数据位的时序分解成SS段，PTS段，PBS1段，PBS2段，这四段的长度加起来即为一个CAN数据位的长度。但在STM32中，将上述四个时序段整合成BS1和BS2两个时序段，对这两个时序段进行配置即可得到所需的通信波特率。

这里以F103C8T6为例，APB1时钟为36Mhz
计算波特率的方法：36M/分频系数/(BS1 + BS2 + 1)

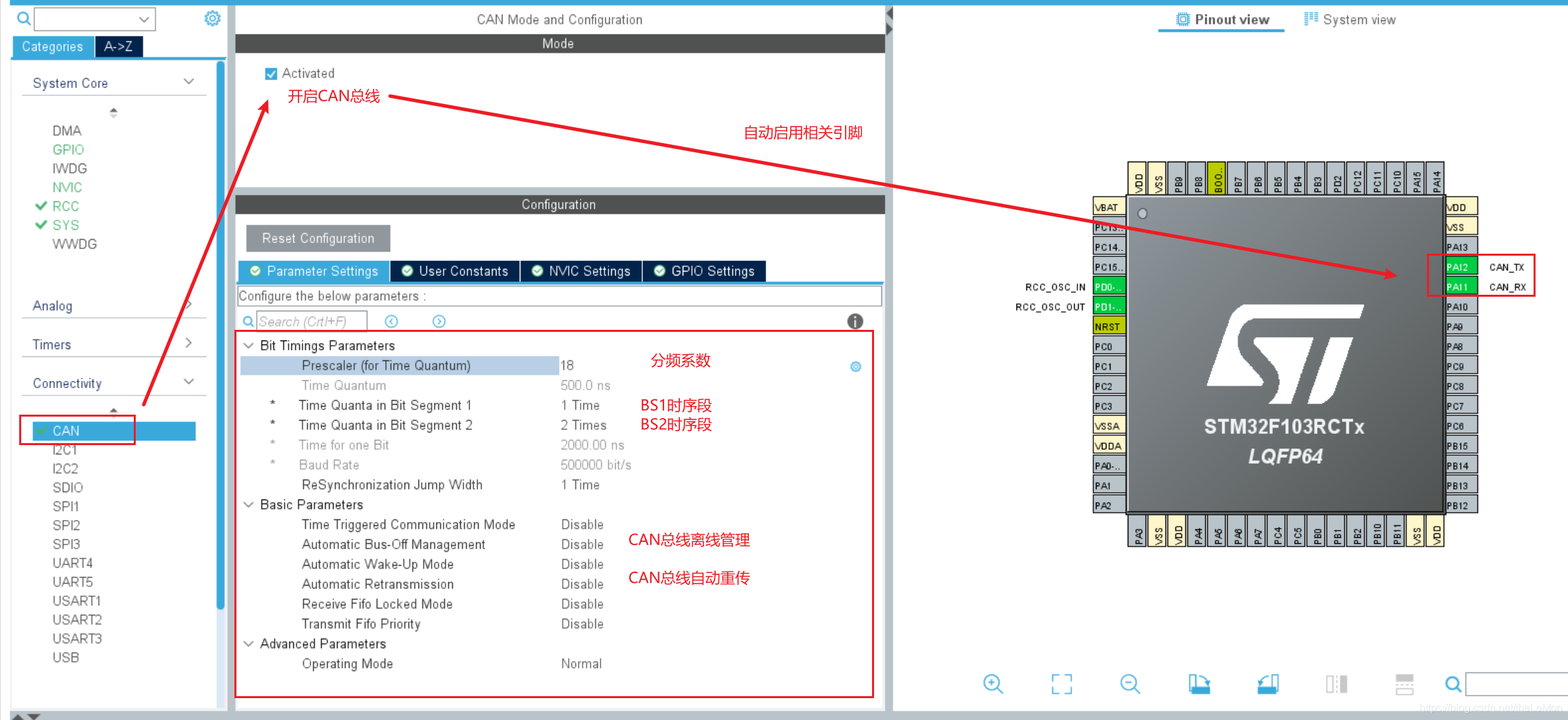

如图设置，波特率是500Kbps，36M / 18 /（1 + 2 + 1） = 0.5M = 500K
在这里插入图片描述
配置选项说明：

Prescaler：分频系数
Time Quanta in Bit Segment 1：时间段1（BS1）：定义采样点的位置。其值可以编程为1到16个时间单元，但也可以被自动延长，以补偿因为网络中不同节点的频率差异所造成的相位的正向漂移。
Time Quanta in Bit Segment 1：：时间段2（BS2）：定义发送点的位置。其值可以编程为1到8个时间单元，但也可以被自动缩短以补偿相位的负向漂移。

以上三个参数是决定CAN通信波特率的重要参数

Automatic Bus-Off Management：自动离线管理，节点检测到它发送错误或接收错误超过一定值时，会自动进入离线状态，在离线状态中， CAN 不能接收或发送报文。

Automatic Retransmission：自动重发机制，当CAN总线发送失败时，会自动重发。

Operating Mode：CAN模式选择，有正常、回环、静默和静默回环四种模式可选，本篇文章只讲正常模式（双机通信）。

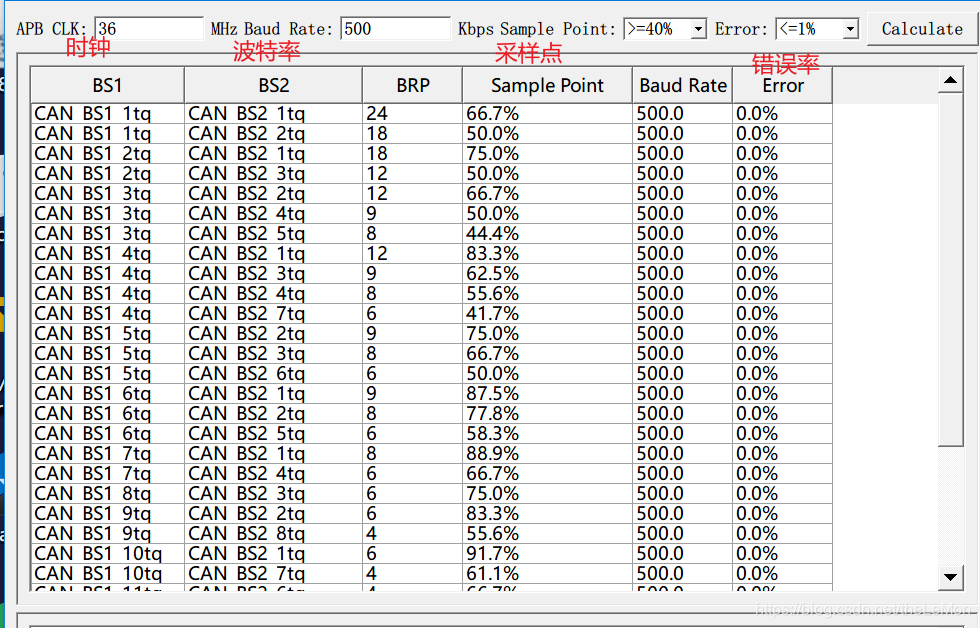

分享一个CAN波特率计算小工具：https://download.youkuaiyun.com/download/theLeMon/13138490
在这里插入图片描述

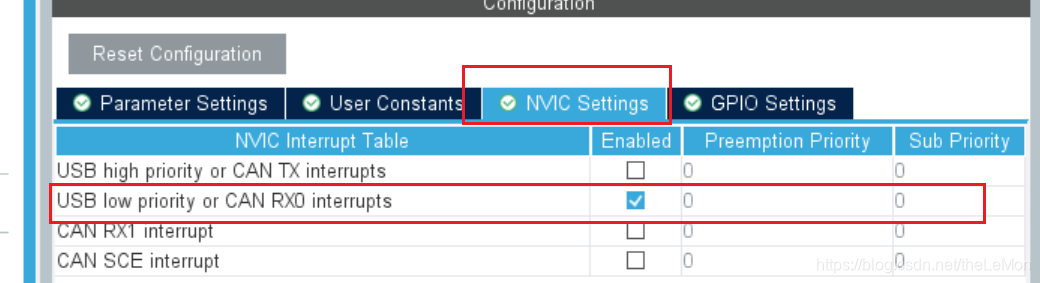

开启CAN接收中断，以便进行中断接收

配置好CubeMX后，点击GENERATE CODE 生成模板代码

CAN 收发配置

做完CAN的基本配置后，为了收发CAN数据，还需要进行CAN滤波器配置和发送消息句柄、接收消息句柄设置。

CAN滤波器配置
CAN过滤器是用于处理CAN接收过滤问题的，

/**
 * @brief           CAN过滤器配置
 * @param[in]
 * @return
 */
void CAN_Filter_Config(void)
{
    CAN_FilterTypeDef  sFilterConfig;

    /*配置CAN过滤器*/
    sFilterConfig.FilterBank = 0;
    sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK;
    sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT;
    sFilterConfig.FilterIdHigh = 0x0000;
    sFilterConfig.FilterIdLow = 0x0000;
    sFilterConfig.FilterMaskIdHigh = 0x0000;
    sFilterConfig.FilterMaskIdLow = 0x0000;
    sFilterConfig.FilterFIFOAssignment = CAN_RX_FIFO0;
    sFilterConfig.FilterActivation = ENABLE;
    sFilterConfig.SlaveStartFilterBank = 14;

    //过滤器配置
    if (HAL_CAN_ConfigFilter(&hcan, &sFilterConfig) != HAL_OK)
    {
        while(1){}
    }

    //启动CAN外围设备
    if (HAL_CAN_Start(&hcan) != HAL_OK)
    {
        while(1){}
    }

    //激活可以RX通知
    if (HAL_CAN_ActivateNotification(&hcan, CAN_IT_RX_FIFO0_MSG_PENDING) != HAL_OK)
    {
        while(1){}
    }
}

CAN接收中断

/**
 * @brief           CAN接收回调函数
 */

 // can接收buffer,这里用全局变量保存，以便其他函数处理
uint8_t can_rec_dat[8];

void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan)
{
    CAN_RxHeaderTypeDef	can_rx_header;      //接收
    if(hcan->Instance == CAN1)
    {
        HAL_CAN_GetRxMessage(hcan,CAN_FILTER_FIFO0,&can_rx_header,can_rec_dat);
    }
}

3、CAN 发送

/**
 * @brief           CAN发送一组数据
 * @param[in]       msg：待发送的数据（最大为8个字节）
 * @param[in]       len：数据帧的长度（最大为8）
 * @param[in]       std_id：CAN_ID
 * @return          0：发送成功   1：发送失败
 */
uint8_t CAN_Send_Msg(uint8_t* msg, uint8_t len, uint8_t std_id)
{
    CAN_TxHeaderTypeDef	can_tx_header;
	uint32_t TxMailbox;
    can_tx_header.StdId = std_id;
    can_tx_header.IDE = CAN_ID_STD;
    can_tx_header.RTR = CAN_RTR_DATA;
    can_tx_header.TransmitGlobalTime = ENABLE;
    can_tx_header.DLC = len;
    //MailboxesFreeLevel = HAL_CAN_GetTxMailboxesFreeLevel(&hcan);
    while(HAL_CAN_GetTxMailboxesFreeLevel(&hcan)==0);
    if(HAL_CAN_AddTxMessage(&hcan, &can_tx_header, msg, &TxMailbox) != HAL_OK)//发送
	{
		return 1;
	}
    return 0;
}
