2021SC@SDUSC

分析完了PaddleDetection的竞赛冠军模型。接下来分析移动端模型

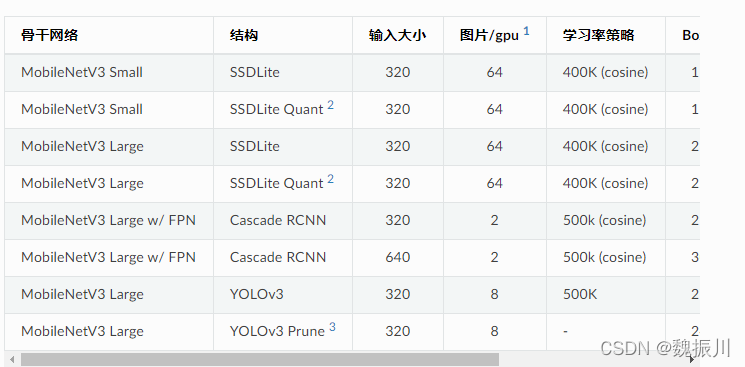

PaddleDetection目前提供一系列针对移动应用进行优化的模型，主要支持以下结构:

其中大量网络应用了ssd算法我们接下来进行对其中ssd算法的分析

链接介绍:

SSD github : https://github.com/weiliu89/caffe/tree/ssd

SSD paper : https://arxiv.org/abs/1512.02325

SSD 动态PPT： https://docs.google.com/presentation/d/1rtfeV_VmdGdZD5ObVVpPDPIODSDxKnFSU0bsN_rgZXc/pub?start=false&loop=false&delayms=3000&slide=id.g179f601b72_0_51

SSD PPT：http://www.cs.unc.edu/~wliu/papers/ssd_eccv2016_slide.pdf

目标检测|SSD原理与实现：https://zhuanlan.zhihu.com/p/33544892

论文阅读：SSD: Single Shot MultiBox Detector ： https://blog.youkuaiyun.com/u010167269/article/details/52563573

一、SSD网络总体架构

图1 SSD网络架构（精简版）

图2 SSD网络架构（细节版）
SSD采用VGG16作为基础模型，并且做了以下修改，如图1所示

分别将VGG16的全连接层FC6和FC7转换成 3x3 的卷积层 Conv6和 1x1 的卷积层Conv7
去掉所有的Dropout层和FC8层
同时将池化层pool5由原来的 stride=2 的 2x2 变成stride=1的 3x3 （猜想是不想reduce特征图大小）
添加了Atrous算法（hole算法），目的获得更加密集的得分映射
然后在VGG16的基础上新增了卷积层来获得更多的特征图以用于检测

二、算法细节

1、多尺度特征映射

图3 单层feature map预测和多层特征金字塔预测对比

如图3所示，左边的方法针对输入的图片获取不同尺度的特征映射，但是在预测阶段仅仅使用了最后一层的特征映射；而SSD（右图）不仅获得不同尺度的特征映射，同时在不同的特征映射上面进行预测，它在增加运算量的同时可能会提高检测的精度，因为它具有更多的可能性。

图4 SSD与Faster-rcnn比较

如图4所示，对于BB（bounding boxes）的生成，Faster-rcnn和SSD有不同的策略，但是都是为了同一个目的，产生不同尺度，不同形状的BB，用来检测物体。对于Faster-rcnn而言，其在特定层的Feature map上面的每一点生成9个预定义好的BB，然后进行回归和分类操作来进行初步检测，然后进行ROI Pooling和检测获得相应的BB&
