本文详细介绍了5G物理层广播信道(PBCH)的时频资源分布，包括PSS、SSS和PBCH的组成。PBCH在时域占用4个symbol，频域占用20个RB，且位置与PointA的关系通过参数描述。内容还涉及到不同频段的SS/PBCH子载波间隔，以及哪些RE被设置为0的规则。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

转载于PBCH信道详解（一）：时频资源分布 - 知乎，欢迎关注我的知乎专栏《柚子爸爸的_NR-PHY》！

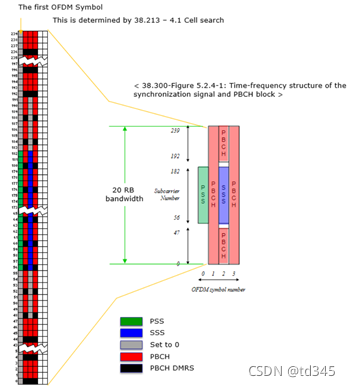

物理层广播信道上主要传递的是SS/PBCH block，用于UE的小区搜索和同步，并解析出小区基本的系统信息，主要由PSS/SSS/PBCH三部分组成。总体而言，广播信道在时域上占4个symbol，频域上占20个RB（240个RE），如图1所示。

1、PBCH频域资源分配

：BS channel bandwidth的起始RE的中心点位置；

：PBCH频域资源块起始位置，用相对于的offset来表示；
