【大数据安全分析】---- Flink 实时流计算

参考引用

flink 体系化总结 https://www.yuque.com/wangzhiwuimportbigdata/ihf2lk/ka2x0h#Aq72c

大数据成神之路 https://github.com/wangzhiwubigdata/God-Of-BigData

大数据方向学习指南 https://blog.youkuaiyun.com/u013411339/article/details/118643213

五分钟学大数据 https://www.cnblogs.com/itlz/p/14356708.html

背景知识

实时计算的三个特征：

无限数据：无限数据指的是一种不断增长的，基本上无限的数据集。这些通常被称为 流数据，而与之相对的是有限的数据集。
无界数据处理：一种持续的数据处理模式,能够通过处理引擎重复的去处理上面的无限数据，是能够突破有限数据处理引擎的瓶颈的。
低延迟：延迟是多少并没有明确的定义。但我们都知道数据的价值将随着时间的流逝降低，时效性将是需要持续解决的问题。

分布式事务-两阶段提交协议（2PC）

两阶段提交协议（Two-Phase Commit，2PC）是很常用的解决分布式事务问题的方式，它可以保证在分布式事务中，要么所有参与进程都提交事务，要么都取消，即实现 ACID 中的 A （原子性）。

在数据一致性的环境下，其代表的含义是：要么所有备份数据同时更改某个数值，要么都不改，以此来达到数据的强一致性。

两阶段提交协议中有两个重要角色，协调者（Coordinator）和参与者（Participant），其中协调者只有一个，起到分布式事务的协调管理作用，参与者有多个。

顾名思义，两阶段提交将提交过程划分为连续的两个阶段：表决阶段（Voting）和提交阶段（Commit）。

两阶段提交协议过程如下图所示：

第一阶段：表决阶段

1. 协调者向所有参与者发送一个 VOTE_REQUEST 消息。
2. 当参与者接收到 VOTE_REQUEST 消息，向协调者发送VOTE_COMMIT 消息作为回应，告诉协调者自己已经做好准备提交准备，如果参与者没有准备好或遇到其他故障，就返回一个VOTE_ABORT 消息，告诉协调者目前无法提交事务。

第二阶段：提交阶段

1. 协调者收集来自各个参与者的表决消息。如果**所有参与者一致认为可以提交事务，那么协调者决定事务的最终提交，在此情形下协调者向所有参与者发送一个 GLOBAL_COMMIT 消息，通知参与者进行本地提交；如果所有参与者中有任意一个返回消息是 VOTE_ABORT，协调者就会取消事务**，向所有参与者广播一条 GLOBAL_ABORT 消息通知所有的参与者取消事务。
2. 每个提交了表决信息的参与者等候协调者返回消息，如果参与者接收到一个 GLOBAL_COMMIT 消息，那么参与者提交本地事务，否则如果接收到 GLOBAL_ABORT 消息，则参与者取消本地事务。

Flink 核心介绍

核心理念：Apache Flink 是为分布式、高性能、随时可用以及准确的流处理应用程序打造的开源流处理**

容错机制 Checkpoint

Checkpoint 机制是Flink可靠性的基石，可以保证Flink集群在某个算子因为某些原因(如 异常退出)出现故障时，能够将整个应用流图的状态恢复到故障之前的某一状态，保证应用流图状态的一致性。Flink的Checkpoint机制原理来自 Chandy-Lamport algorithm算法。

Flink Checkpoint 的两阶段实现

1. beginTransaction，开启一个事务，在临时目录中创建一个临时文件，之后写入数据到该文件中。此过程为不同的事务创建隔离，避免数据混淆。
2. preCommit。预提交阶段。将缓存数据块写出到创建的临时文件，然后关闭该文件，确保不再写入新数据到该文件，同时开启一个新事务，执行属于下一个检查点的写入操作。
3. commit。在提交阶段，以原子操作的方式将上一阶段的文件写入真正的文件目录下。如果提交失败，Flink应用会重启，并调用TwoPhaseCommitSinkFunction#recoverAndCommit方法尝试恢复并重新提交事务。
4. abort。一旦终止事务，删除临时文件。

状态管理 State

进行有状态的计算是 Flink 最重要的特性之一。所谓的状态，其实指的是 Flink 程序的中间计算结果。Flink 支持了不同类型的状态，并且针对状态的持久化还提供了专门的机制和状态管理器。

Keyed States：记录每个Key对应的状态值一个Task上可能包含多个Key不同Task上不会出现相同的Key ，常用的 MapState, ValueState

Operator States：记录每个Task对应的状态值数据类型

State-Keyed State

基于KeyedStream上的状态。这个状态是跟特定的key绑定的，对KeyedStream流上的每一个key，都对应一个state，比如：stream.keyBy(…)。KeyBy之后的Operator State,可以理解为分区过的Operator State。

保存state的数据结构：

ValueState：即类型为T的单值状态。这个状态与对应的key绑定，是最简单的状态了。它可以通过update方法更新状态值，通过value()方法获取状态值。

ListState：即key上的状态值为一个列表。可以通过add方法往列表中附加值；也可以通过get()方法返回一个Iterable来遍历状态值。

ReducingState:这种状态通过用户传入的reduceFunction，每次调用add方法添加值的时候，会调用reduceFunction，最后合并到一个单一的状态值。

MapState<UK, UV>:即状态值为一个map。用户通过put或putAll方法添加元素。

需要注意的是，以上所述的State对象，仅仅用于与状态进行交互（更新、删除、清空等），而真正的状态值，有可能是存在内存、磁盘、或者其他分布式存储系统中。相当于我们只是持有了这个状态的句柄

State-Operator State

与Key无关的State，与Operator绑定的state，整个operator只对应一个state。

举例来说，Flink中的 Kafka Connector，就使用了operator state。它会在每个connector实例中，保存该实例中消费topic的所有(partition, offset)映射。

Broadcast State

Broadcast State 是 Flink 1.5 引入的新特性。在开发过程中，如果遇到需要下发/广播配置、规则等低吞吐事件流到下游所有 task 时，就可以使用 Broadcast State 特性。下游的 task 接收这些配置、规则并保存为 BroadcastState, 将这些配置应用到另一个数据流的计算中 。

class MyBroadcastProcessImpl[KS, IN1, IN2, OUT] extends                                                                 BroadcastProcessFunction[IN1, IN2, OUT] {

  // 数据流处理部分
  override def processElement(in1: IN1,
                    ctx: BroadcastProcessFunction[IN1, IN2, OUT]#ReadOnlyContext,
                    collector: Collector[OUT]): Unit = ???
  // 广播流处理部分
  override def processBroadcastElement(in2: IN2,
                    ctx: BroadcastProcessFunction[IN1, IN2, OUT]#Context,
                    collector: Collector[OUT]): Unit = ???
}

过期时间 TTL 功能的用法

val ttlConfig: StateTtlConfig = StateTtlConfig
      .newBuilder(Time.seconds(60))
      .setUpdateType(StateTtlConfig.UpdateType.OnCreateAndWrite)
      .setStateVisibility(StateTtlConfig.StateVisibility.NeverReturnExpired)
      .build
val stateDescriptor = new ValueStateDescriptor[String]("testState", 															    classOf[String])
stateDescriptor.enableTimeToLive(ttlConfig)

时间概念 Time

Flink 支持了流处理程序在时间上的三个定义：事件时间 EventTime 、摄入时间 IngestionTime 、处理时间 ProcessingTime 。

• EventTime ：是事件创建的时间。它通常由事件中的时间戳描述，例如采集的日志数据中，每一条日志都会记录自己的生成时间，Flink通过时间戳分配器访问事件时间戳。
• IngestionTime ：是数据进入Flink的时间。
• ProcessingTime：是每一个执行基于时间操作的算子的本地系统时间，与机器相关，默认的时间属性就是Processing Time。

使用方式如下：

 val env = StreamExecutionEnvironment.getExecutionEnvironrnent()
 // 使用处理时间
 env.setStreamTimeCharacteristic(TimeCharacteristic.ProcessingTime)
 // 使用摄入时间
 env.setStrearnTimeCharacteristic(TimeCharacteristic.IngestionTime)
 // 使用事件时间
 env.setStrearnTimeCharacteristic(TimeCharacteristic.EventTime)

延迟的数据Flink也有自己的解决办法，主要的办法是给定一个允许延迟的时间，在该时间范围内仍可以接受处理延迟数据：

• 设置允许延迟的时间是通过 allowedLateness(lateness: Time)设置
• 保存延迟数据则是通过 sideOutputLateData(outputTag: OutputTag[T])保存
• 获取延迟数据是通过 DataStream.getSideOutput(tag: OutputTag[X])获取

Watermark 是用于处理乱序事件的，而正确的处理乱序事件，通常用 Watermark 机制结合 Window 来实现。

数据流中的 Watermark 用于表示 timestamp 小于 Watermark 的数据，都已经到达了，因此，Window 的执行也是由 Watermark 触发的。

WaterMark + EventTimeWindow + Allowed Lateness方案

窗口机制 Windows

流式计算是一种被设计用于处理无限数据集的数据处理引擎，而无限数据集是指一种不断增长的本质上无限的数据集，而window是一种切割无限数据为有限块进行处理的手段。

划分窗口就两种方式：

1. 根据时间进行截取(time-driven-window)，比如每1分钟统计一次或每10分钟统计一次。
2. 根据数据进行截取(data-driven-window)，比如每5个数据统计一次或每50个数据统计一次。


时间窗口类型

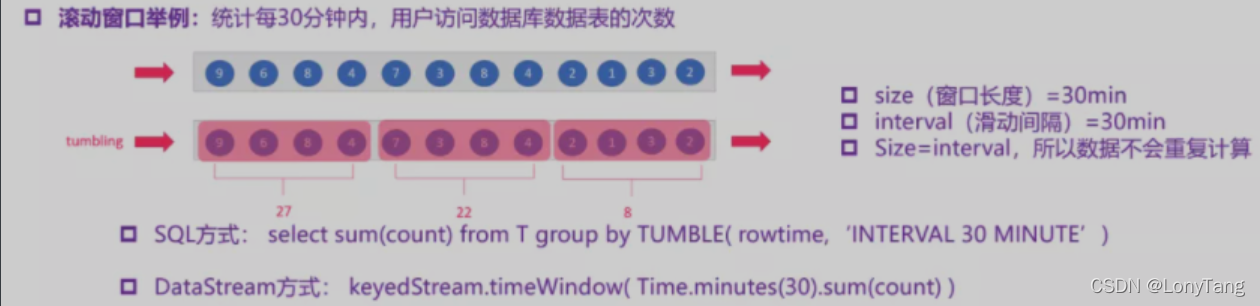

• 滚动窗口（Tumbling Windows）
  将数据依据固定的窗口长度对数据进行切片。

适用场景: 基于时间段、时间片的各种统计指标

• 滑动窗口（Sliding Windows）
  滑动窗口是固定窗口的更广义的一种形式，滑动窗口由固定的窗口长度和滑动间隔组成。

适用场景: 对最近一个时间段内的统计（求某接口最近5min的失败率）来决定是否要报警

• 会话窗口（Session Windows）
  由一系列事件组合一个指定时间长度的timeout间隙组成，类似于web应用的session，也就是一段时间没有接收到新数据就会生成新的窗口。


  适用场景: 基于session 的概念，适合一些类似UEBA 类行为分析

编程案例

Flink 标准编程模型

Flink 应用程序主要由三部分组成，**源 Source ** 、转换 transformation 、**目的地 sink ** 。这些流式 dataflows 形成了有向图，以一个或多个源（source）开始，并以一个或多个目的地（sink）结束。

Source: 数据源，Flink 在流处理和批处理上的 source 大概有 4 类：基于本地集合的 source、基于文件的 source、基于网络套接字的 source、自定义的 source。自定义的 source 常见的有 Apache kafka、RabbitMQ 等，当然你也可以定义自己的 source。

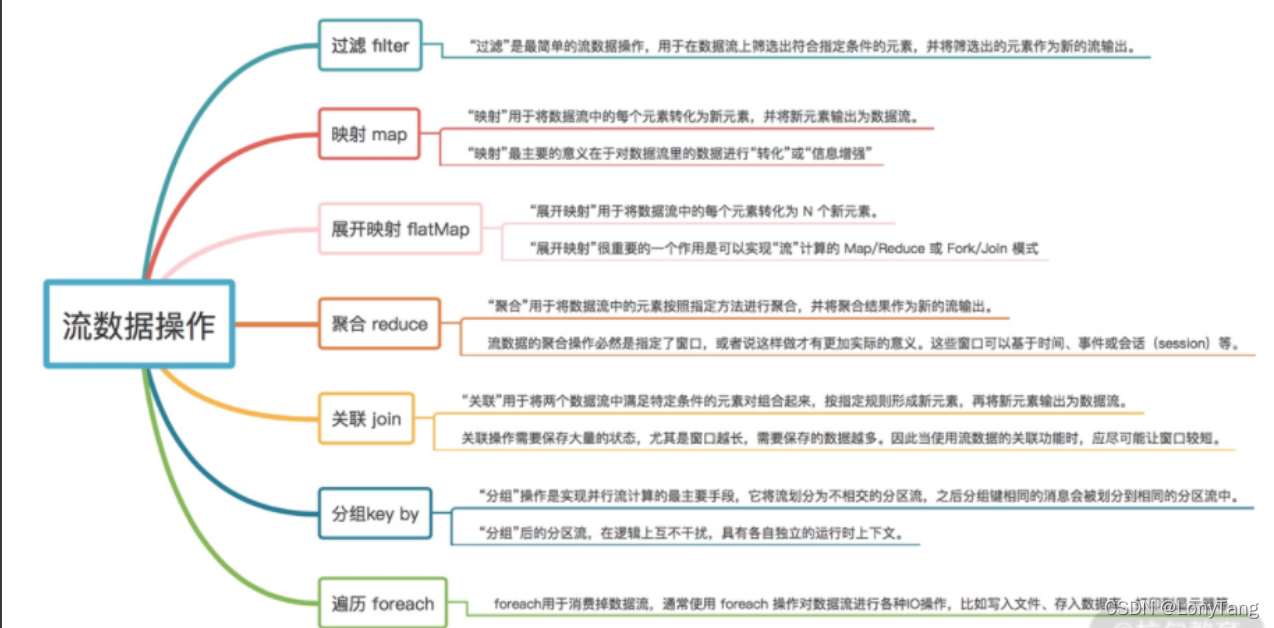

Transformation：数据转换的各种操作，有 Map / FlatMap / Filter / KeyBy / Reduce / Fold / Aggregations / Window / WindowAll / Union / Window join / Split / Select 等，操作很多，可以将数据转换计算成你想要的数据。

Sink：接收器，Flink 将转换计算后的数据发送的地点 ，你可能需要存储下来，Flink 常见的 Sink 大概有如下几类：写入文件、打印出来、写入 socket 、自定义的 sink 。自定义的 sink 常见的有 Apache kafka、RabbitMQ、MySQL、ElasticSearch、Apache Cassandra、Hadoop FileSystem 等，同理你也可以定义自己的 sink。

统计分析

  val conf: Configuration = new Configuration()
    conf.setBoolean(ConfigConstants.LOCAL_START_WEBSERVER, true)
//    val env = StreamExecutionEnvironment.createLocalEnvironmentWithWebUI(conf)
    val env = StreamExecutionEnvironment.getExecutionEnvironment
    val kafkaStream: DataStream[JSONObject] = getKafkaStream(env, jobParams)

...

    flowDataStream.keyBy(_.upstreamAddr)
      .window(TumblingProcessingTimeWindows.of(Time.seconds(60)))
      .process(new FlowBeanWindowsCalc())
      .flatMap(_.toList)
      .addSink(sensitiveEsSinkBuilder.build()).setParallelism(1)

...

class FlowBeanWindowsCalc
    extends ProcessWindowFunction[FlowBean, Array[String],String, TimeWindow] {


  override def process(upStreamAddr: String,
                       context: Context,
                       elements: Iterable[FlowBean],
                       out: Collector[Array[String]]) = {


    val flowRelationArray = ArrayBuffer[String]()
    val timeSlot = context.window.getEnd
    val keyByRemoteAddr = elements.toList.groupBy(_.remoteAddr)
    keyByRemoteAddr.foreach {

      case (remoteAddr, flowBeanLists) => {

        val upFlowJson = new mutable.HashMap[String,Any]()

        val timeList = flowBeanLists.map(_.timestamp)
        val startTime = timeList.min
        val endTime = timeList.max
        val visit = flowBeanLists.size

        val statusCount = flowBeanLists.map(
