webrtc弱网-FrameDropper 源码分析与算法原理

在webrtc弱网整个链路中，存在这么一个模块，当网络发送不及时或拥塞时，会采取丢帧策略。来满足当前的带宽。这个模块就是FrameDropper类。

一、核心功能

FrameDropper 是 WebRTC 视频编码模块中的帧丢弃控制器，通过漏桶算法变体实现动态帧丢弃策略，防止在带宽不足时视频数据堆积。主要功能包括：

1. 根据目标比特率和实际帧大小动态计算丢帧比例

2. 平滑处理关键帧和大帧的突发流量

3. 避免长时间连续丢帧影响观看体验

二、核心算法原理

1. 漏桶模型 (Leaky Bucket)

float accumulator_;        // 当前桶内数据量（kbits）
float accumulator_max_;    // 桶容量 = target_bitrate_ * kLeakyBucketSizeSeconds
float target_bitrate_;     // 当前目标比特率（kbps）

• 填充(Fill)：当编码器输出帧时，按帧大小填充桶

• 泄漏(Leak)：按帧率持续漏出数据：accumulator_ -= target_bitrate_ / framerate

2. 关键帧/大帧特殊处理

int large_frame_accumulation_count_;       // 大帧分块计数
float large_frame_accumulation_chunk_size_;// 每块大小

• 关键帧：强制分块处理，块数 = max(0.5*fps, 5)

• 超大Delta帧（>3倍平均帧大小）：分块处理

3. 丢帧决策算法

bool DropFrame(absl::optional<int64_t> last_drop_frame_ms);

• 丢帧比例计算：通过指数平滑滤波更新

  rtc::ExpFilter drop_ratio_;  // 基值0.9，初始值0.96

• 两种丢帧模式：

  • 高丢帧率（≥0.5）：连续丢帧直到满足 drop_count_ ≥ 1/(1-ratio)

  • 低丢帧率（<0.5）：丢帧间隔 1/ratio 帧

4. 动态参数调整

void SetRates(float bitrate, float incoming_frame_rate);

• 比特率变化时等比缩放桶内数据：accumulator_ *= new_bitrate / old_bitrate

• 更新帧率相关参数：large_frame_accumulation_spread_ = max(0.5*fps, 5)

三、关键数据结构

1. 指数滤波器 (ExpFilter)

rtc::ExpFilter key_frame_ratio_;           // 关键帧比例滤波（α=0.99）
rtc::ExpFilter delta_frame_size_avg_kbits_;// 帧大小滤波（α=0.9）
rtc::ExpFilter drop_ratio_;                // 丢帧比例滤波（α=0.9）

滤波公式：new_val = α * old_val + (1-α) * sample

2. 大帧处理参数

float large_frame_accumulation_spread_;    // 分块数 = max(0.5*fps, 5)
const int kLargeDeltaFactor = 3;           // 大帧阈值系数

四、核心方法详解

1. Fill() - 帧数据填充

void Fill(size_t framesize_bytes, bool delta_frame)

处理流程：

1. 关键帧：强制分块处理，更新关键帧比例

2. 超大Delta帧：满足 size > 3*avg_size 时分块

3. 普通帧：直接更新桶和帧大小平均值

4. 分块处理时：当前帧大小记为0，后续通过Leak()分次添加

2. Leak() - 漏桶泄漏

void Leak(uint32_t input_framerate)

处理流程：

1. 计算每帧理论比特值：target_bitrate_ / fps

2. 大帧分块处理：每次泄漏扣除分块大小

3. 更新丢帧比例：UpdateRatio()

3. UpdateRatio() - 动态调整丢帧率

void UpdateRatio()

决策逻辑：

• 桶溢出时(accumulator_ > max)：

  • 设置 drop_next_ = true

  • 提升丢帧率：drop_ratio_.Apply(1.0f, 1.0f)

• 桶未溢出：降低丢帧率：drop_ratio_.Apply(1.0f, 0.0f)

4. DropFrame() - 丢帧决策

bool DropFrame(...)

决策矩阵：

丢帧率	策略
≥0.5	连续丢帧直到满足 N=1/(1-ratio)
(0, 0.5)	每 1/ratio 帧丢1帧
0	不丢帧

五、设计亮点

1. 大帧分块处理
   避免单一大帧导致桶溢出引发连续丢帧：

   if (framesize_kbits > kLargeDeltaFactor * avg_size)
       large_frame_accumulation_count_ = spread;

2. 桶容量动态缩放
   比特率降低时等比缩小桶内数据：

   accumulator_ = bitrate / target_bitrate_ * accumulator_;

3. 丢帧平滑控制
   通过指数滤波避免丢帧率剧烈波动：

   drop_ratio_.UpdateBase(0.9f);  // 平滑因子

4. 最大连续丢帧限制
   防止长时间黑屏：

   const float kDefaultMaxDropDurationSecs = 4.0f;
   int max_limit = fps * max_drop_duration_secs_;

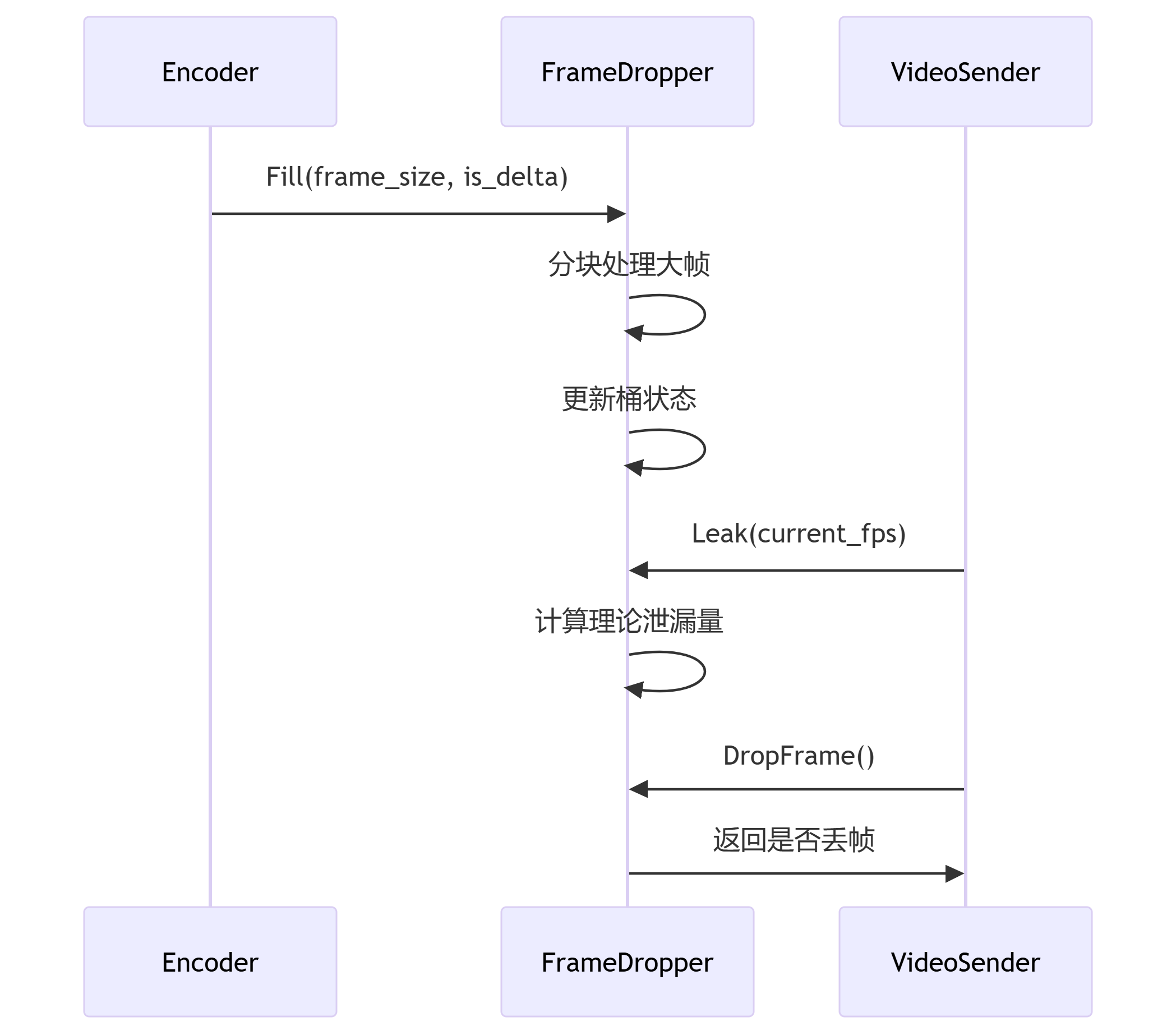

六、典型工作流程

该模块通过动态平衡帧率、帧大小和带宽关系，在拥塞时智能丢弃非关键帧，保障视频流畅传输。
