本文详细解析了Tomcat服务器的架构原理，包括组件层级、初始化与启动过程、类加载机制、热部署、定制线程池及异步Servlet的实现。揭示了Tomcat如何处理Web请求，以及其内部组件如Connector、Container、Service的职责划分。
目录
1.Tomcat基本介绍

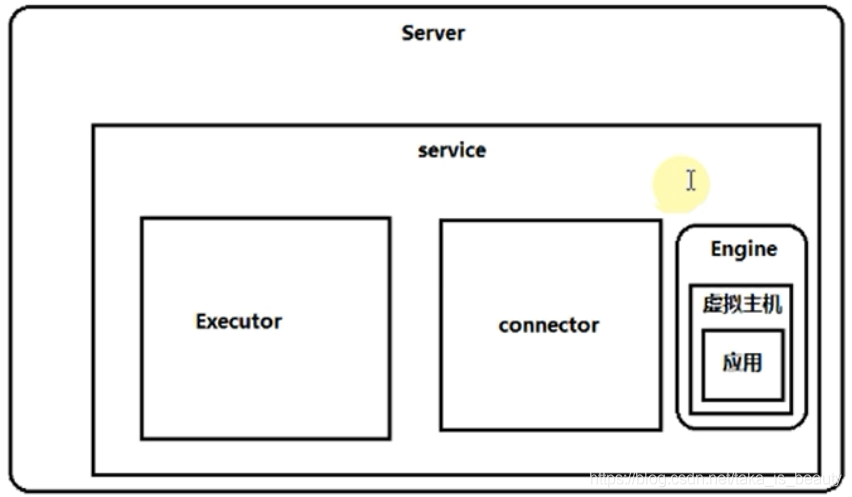

1.1概念
- Server：接受请求并解析，完成相关任务，返回处理结果
- Connector：开启Socket并监听客户端请求，返回响应数据
- Container：负责具体的请求处理
- Engine：Container是一个通用的概念，而Engine是一个具体概念来负责具体的处理器请求
- Service：服务，对Connector和Container的封装
- Host：代表主机域名IP（不同IP会通过DNS映射到同一个网站地址）
- Context：web应用，在域名上在进行划分，对应到不同资源地址
- wrapper（代表Servlet）：对资源地址链接请求进行包装

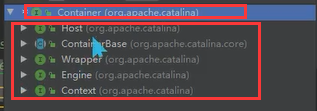

ps：通用概念上的Container包含Engine、Host、Context、wrapper
- 一个Tomcat可以包含一个Server。
- 一个Server可以包含多个Service（可以实现通过不同的端口号来访问同一台机器上部署的不同应用）。
- 扩展：可以适用于多端口多应用的场景；
- 用一个Tomcat建立多个Server_摩西的博客 爱it 爱生活 爱折腾 -优快云博客
- 一个Service负责维护多个Connector和一个Container，这样来自Connector的请求只能由Service维护的一个Container处理。
- 一个Engine可以包含多个Host。
- 一个Host可以包含多个Context。
- 扩展：将电脑的静态资源映射到tomcat，同一个域名下不同的路径，默认可以拷贝到webapps目录下访问，但是不想拷贝就需要配置Context的docBase和path。
- tomcat <context path>的意义及作用 - 码农时刻 - 博客园
- 一个Context（web应用）可以包含多个wrapper（用来支持Servlet）。
1.3初始化过程
- 启动类Bootstrap：
- main方法，初始化类加载器-common类加载器【common的父类加载器是应用类加载器，catalina和share类加载器都会默认使用父类common类加载器】和创建启动类catalina对象，在反射调用catalina的 load 和 start 方法；
- 外嵌Tomcat服务器初始化：【调用Catalina对象的load方法】
- Catalina，调用load方法 通过digester【基于SAX解析事件驱动回调实现】解析server.xml文件，并且初始化Server；
- Server，初始化多个Service；
- Service，依次初始化 Engine，executor，MapperListener，Connector【Host、Context、Wrapper三个执行器是在start开始时才会被初始化】；
- Connector，初始化protocolHandler（Http11NioProtocol类），给protocolHandler设置CoyoteAdapter适配器等等；
- protocolHandler，初始化EndPoint进行socket绑定端口【NioEndPoint】；
- 基本呢--就是初始化这些类，并且通过JMX进行管理Bean类；
- 父类的方法：通过观察者模式，每次设置状态时就会创建一个事件，遍历调用对应的监听器处理该事件；
- 扩展：springboot是如何初始化的；
- 因为内嵌tomcat没有xml文件，它是通过new创建对象来代替digester进行初始化对象的，SpringBoot的将applicationcontext的refresh之后通过代理类代替了Catalina的工作；
1.4启动过程【调用Catalina对象的strat方法】
- Catalina，调用start方法 启动Server
- Server，启动多个Service
- Service，启动Engine、启动executor、启动MapperListener【将监听器自身添加到容器，Engin、Host、context、wrapper等待发送对应的事件】、启动Connector【会启动protocolHandler---启动endpoint创建acceptor和poller线程--会创建线程池等等】
- poller线程，如果CPU是多核就开启2个，否则开启一个（非阻塞的）
- pollerThreadCount = Math.min(2,Runtime.getRuntime().availableProcessors())
- accept线程，默认是一个（阻塞的），可以设置参数调整。
- acceptorThreadCount = 1
- engine，启动cluster，启动realm，启动子容器【children.start()利用线程池】，启动pipeline，启动线程【ContainerBackgroundProcessor后台处理线程，实现热加载热部署等功能】
- host，启动cluster，启动realm，启动子容器【children.start()】，启动pipeline，
- context，发送一个CONFIGURE_START_EVENT事件会解析web.xml，，在将web.xml的listener，filter，servlet【针对配置了 load-on-startup 属性的 Servlet】的实例进行构造，将信息放入到context和wrapper里，然后启动子容器【context表示一个web应用】；
- 启动listener，spring就是增加了一个ContextLoaderListener来进行初始化spring的。
- valve，在StandardContext、StandardWrapperValve等容器类创建的时候会添加到StandardPipeline里，会在请求到来的时候依次调用，符合责任链设计模式。
- 扩展：ContainerBackgroundProcessor后台处理线程运行将web应用加载进来；
- 线程每10秒启动一次，调子容器的处理方法发布一个循环事件，HostConfig监听器会进行实际的加载部署的app应用--启动事件也会进行触发；

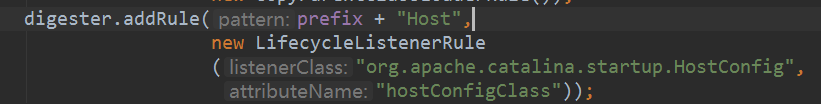

- 监听器这些类都是在digester里进行设置的；
- 扩展：web.xml是如何解析到context的；
- 后台处理线程在加载应用时，创建子容器时需要start开启容器，发布一个config的事件，通过ContextConfig监听器处理将web.xml解析到context里，进行配置；
- 扩展：热加载也是通过process后台处理线程重新init、start实现的；

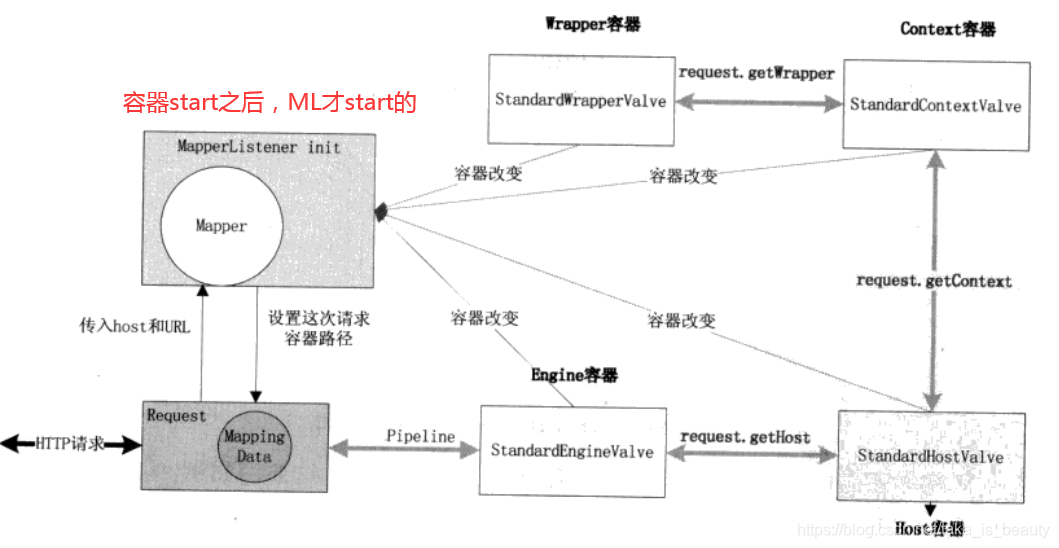

- 扩展：MapperListener的作用；
- 在startInternal的时候给Host、Context、Wrapper这三个容器添加MapperListener自身，容器启动之后发送AFTER_START_EVENT事件，MapperListener接收到之后在lifecycleEvent里将信息解析到Mapper；
- 热加载、热部署都会造成容器重新start，所以也会发送AFTER_START_EVENT事件，进行路径更新。
1.5web请求和处理

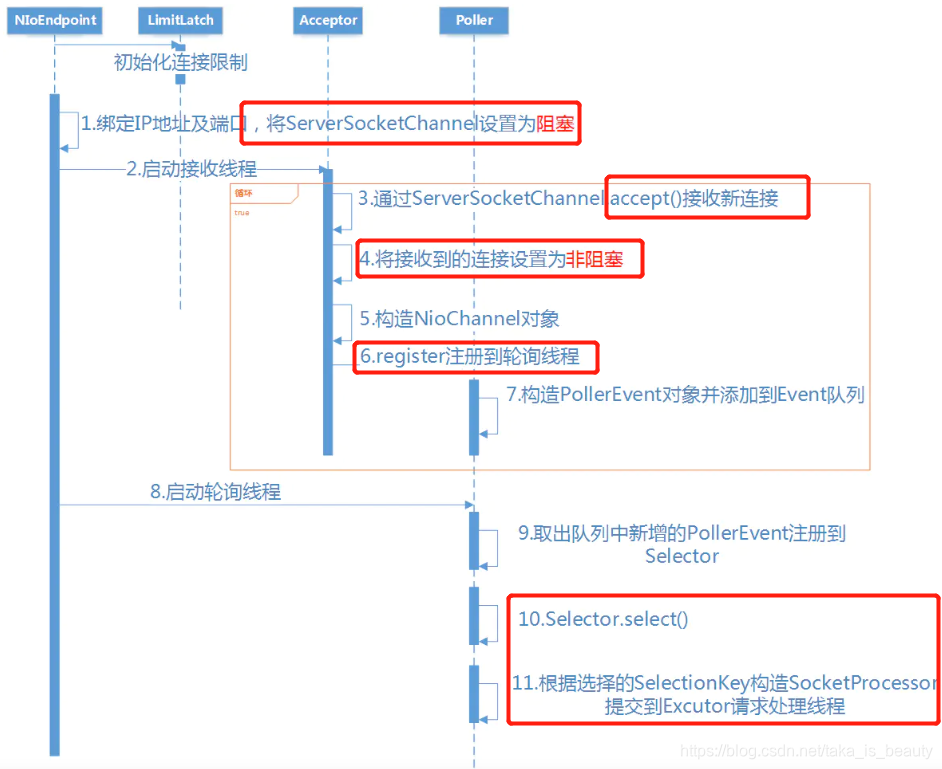

- NioEndPoint(包含Acceptor和Poller线程)-->Http11Processor
- 发送一个请求，Acceptor线程通过accept阻塞的接收请求，并包装成PollerEvent事件放入队列；
- Poller线程从队列取元素在将socketChannel注册到selector上，然后select选出IO准备就绪的连接，通过线程池来具体的执行；
- select会阻塞住，如果队列有事件了，会进行weakup唤醒。
- 线程池默认为LinkedBlockingQueue
- 扩展：acceptor和poller的线程通信；
- 通过一个Event队列来进行通信；
- 扩展：Acceptor限制最大连接数；
- 通过AQS来进行实现，如果超过了最大连接数那么会在AQS的同步队列等待，阻塞当前线程；
- 创建一个processor对象（Http11Processor类），将socket的数据进行解析请求行/请求头/请求体封装出request；
- 通过适配器adaptor（CoyoteAdaptor类）service方法，实际的调用container容器的valve执行链，实际会调用invoke方法进行处理；
- 通过责任链模式一直调用到Wrapper的valve，在这里会调用一个filterchain，最后调用servlet的service进行执行(servlet一般都会继承HttpServlet这个抽象类来编写)，完成之后将response结果阻塞的写到socket，最终返回到浏览器；

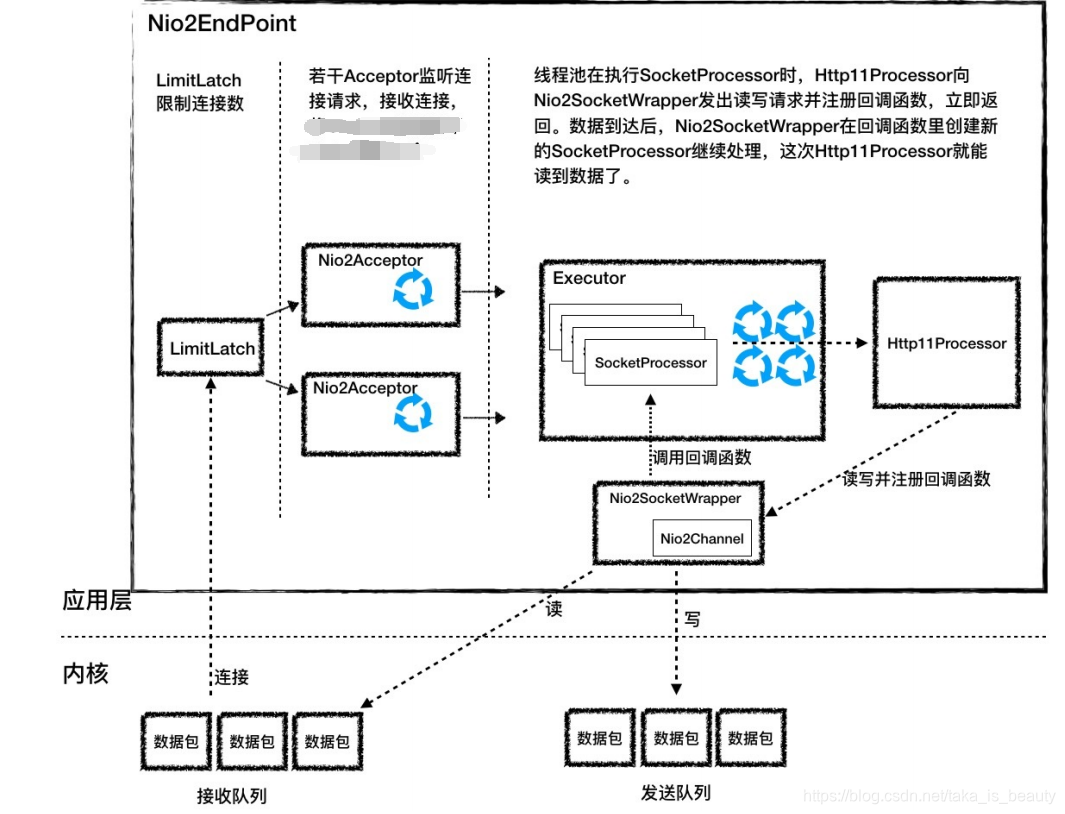

- 扩展：Tomcat的Nio2EndPoint实现异步IO；
-

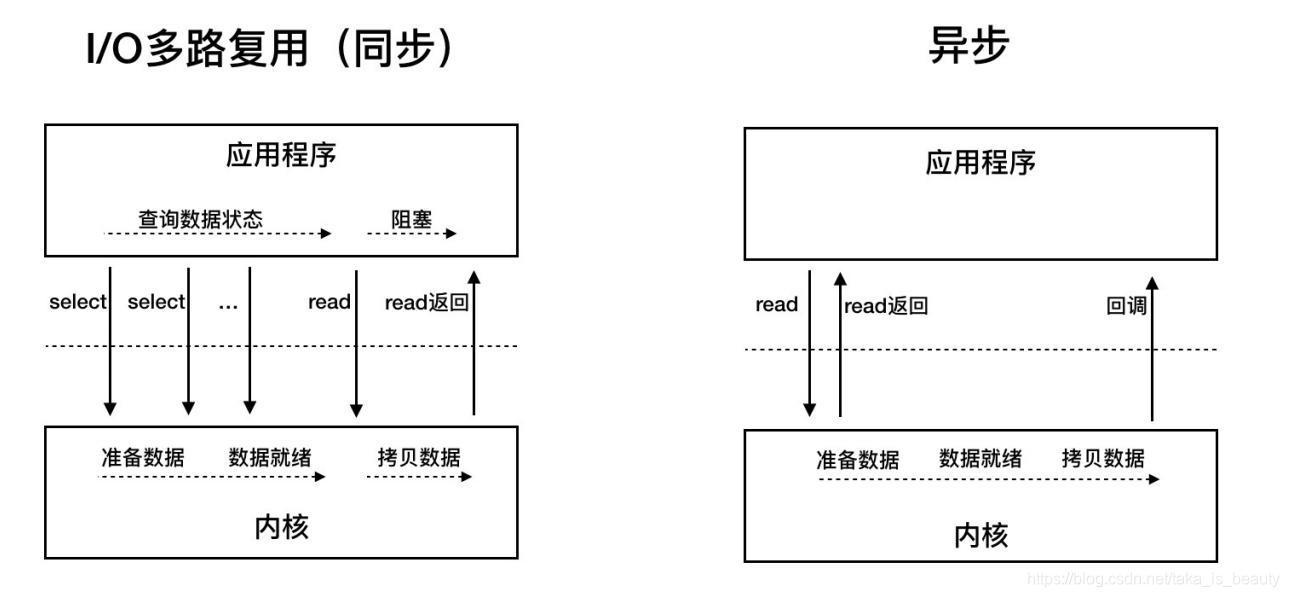

首先，应用程序在调用read API的同时告诉内核两件事情：数据准备好了以后拷贝到哪个Buffer，以及调用 哪个回调函数去处理这些数据。
-
之后，内核接到这个read指令后，等待网卡数据到达，数据到了后，产生硬件中断，内核在中断程序里把数 据从网卡拷贝到内核空间，接着做TCP/IP协议层面的数据解包和重组，再把数据拷贝到应用程序指定的 Buffer，最后调用应用程序指定的回调函数。
-
-
Nio2SocketWrapper线程，创建连接会调用socket.accet(null,this) 不会阻塞的，自己实现了回调函数，在回调函数里会在调用一次accept构成循环，整个过程要保证连接数不超过max，在给线程池发送一个Read事件的任务；
- 线程池的线程执行到读数据的时候，第一次read读会发现没有数据，然后会调用socket.read(buffer,readCompletionHandler)，然后释放掉线程池的线程，当数据拷贝到buffer后会执行回调，回调函数会再给线程池发一个读事件的任务，第二次read读肯定就可以读取到数据了，然后就可以进行协议解析等一系列操作了。
- 处理完请求之后，将response结果会write这是第一次写，实际是没有写出去数据的，然后会调用socket.write(buffer,readCompletionHandler)，释放掉当前线程，在回调方法中会进行write写入或者重新给线程池提交写任务，第二次write写是会成功写出去数据的。
- 扩展：SpringMVC与Tomcat的关系；
- Tomcat执行到最后，在Wrapper会创建一个过滤链并且进行调用，然后调用servlet的Service方法，SpringMVC就是在web.xml里配置了DispatcherServlet，通过DispatcherServlet继承HttpServlet来实现请求路由的分发；

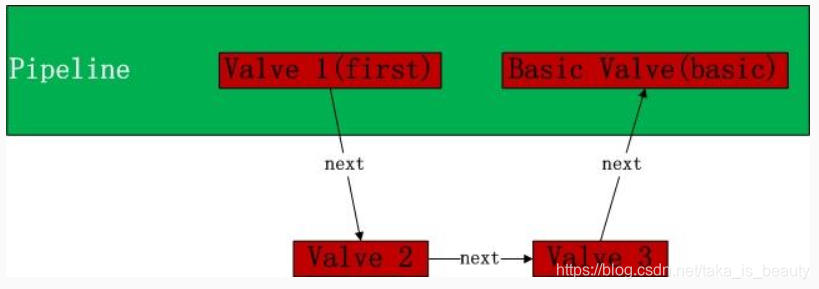

- 扩展：pipeline包含basic_valve和普通的valve；
- basic_valve（每一层容器的valve类）会调用下一层容器的第一个valve，来连接到每层容器；
- 扩展：为什么要引出适配器来整合--连接器和容器；
- 连接器封装的Request跟容器需要的ServletRequest接口不适配，不能直接调用接口需要进行一层转换才可以，所以引出了适配器模式；
- 扩展：适配器通过连接器的Mapper保存请求对应具体的容器；
- 适配器adaptor在connector的mapper属性里保存request请求对应的host、context、wrapper组件的引用；
- 端口号和协议是连接器决定；
- 域名是Host决定；
- 访问webapps下的哪一个应用是Context决定，一般路径是文件名；
- 访问具体应用下的哪一个业务类是Wrapper决定，路径是配置servlet的；
- http:///host:port/context/wrapper；

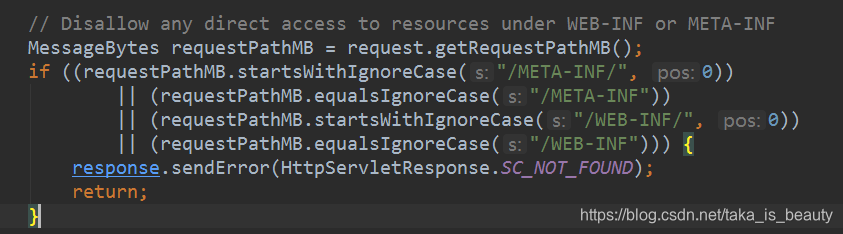

- 扩展：不允许直接访问WEB-INF或META-INF下的资源；
- 这个是在StandardContextValve里进行判断的，它会比较请求路径然后直接返回的；

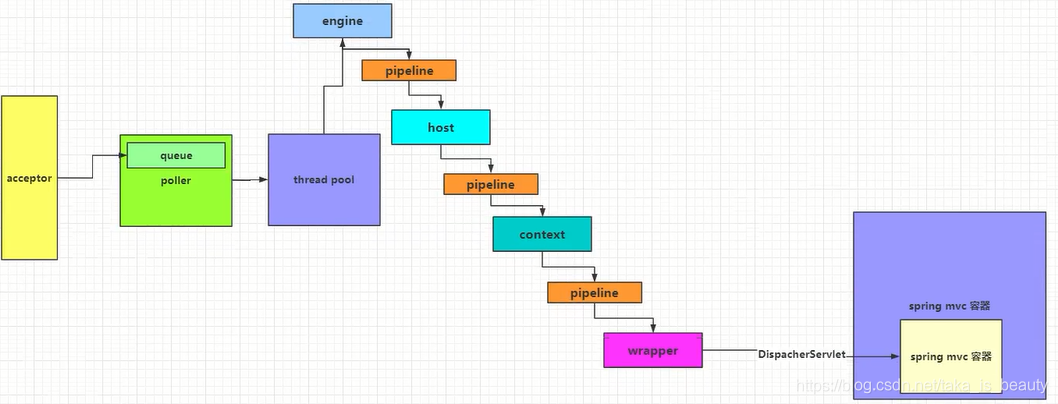

- 扩展：处理流程图；
2.Tomcat的类加载和热部署
2.1有哪些地方打破了双亲委托机制？
- 第一处打破：Tomcat使用WebAppClassLoader加载器；
- Tomcat 可以通过WebappClassLoader加载web应用的 class 文件【在 Tomcat 中 web 应用内

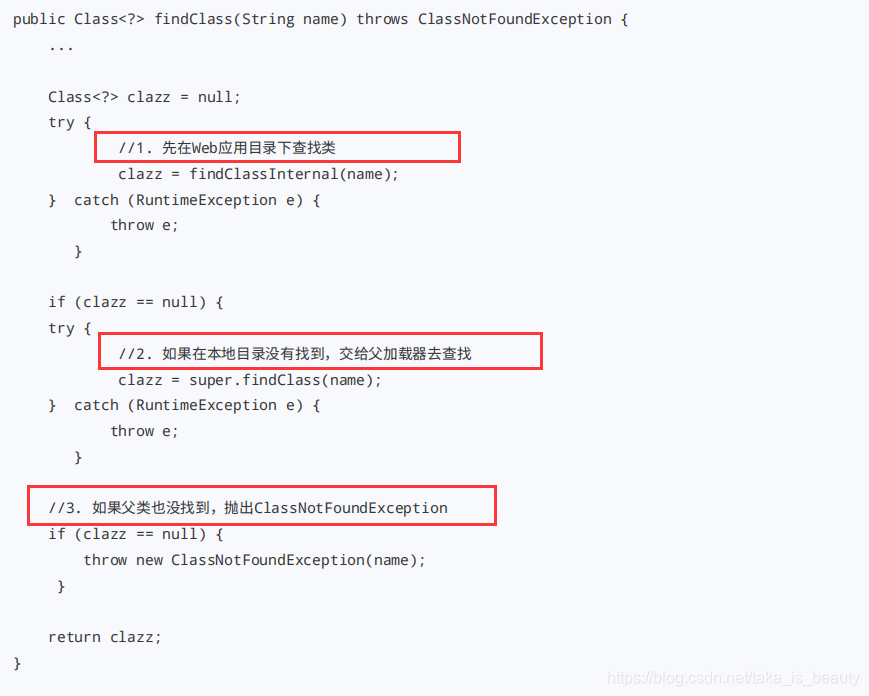

WEB-INF\classes目录下的 class 文件都是用这个类加载器来加载的】应用的业务代码，如果加载不了当前类，会交给父类加载器走双亲委托。 - 具体的实现就是重写了ClassLoader的两个方法：findClass【实际加载类】和loadClass【实现加载方式，打破了双亲委派】；
- 第二处打破：Tomcat给线程上下文设置类加载器；
- 通过SharedClassLoader等父加载器来共享的第三方JAR包，而第三方的JAR包比如Spring如何加载特定的web应用的类呢？通过设置线程上下文加载器来解决。
- Tomcat可以在父类加载器SharedClassLoader请求子类加载器WebAppClassLoader完成加载的动作--使用线程上下文类加载器；

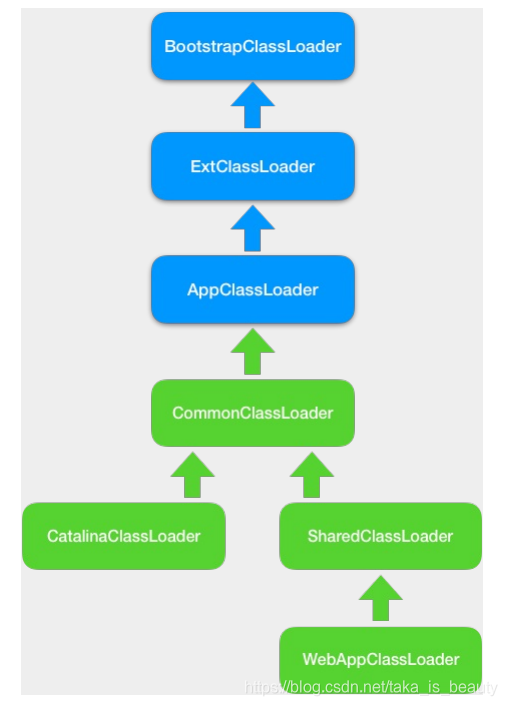

- Tomcat的类加载模型体系：
- Web应用之间的类需要隔离（两个web应用如果有相同的类，那么会出现冲突）--引出了WebAppClassLoader；
- Tomcat和Web应用之间需要将类隔离--引出了与WebAppClassLoader平行的CatalinaClassLoader类加载器；
- 两个Web应用都依赖同一个第三方的JAR包（各自加载会浪费内存）--引出了SharedClassLoader类加载器来给不同的web应用共享JAR包；
- Tomcat和各Web应用之间需要共享一些类--引出了CommonClassLoader类加载器作为他们的父类加载器；
- 扩展：CommonClassLoader，SharedClassLoader，WebAppClassLoader，CatalinaClassLoader类加载器都是URIClassLoader，加载的类需要在配置文件进行指定，
- 默认情况只指定了CommonClassLoader加载的目录，所以Common、Shared、Catalina是同一个类加载器，加载${catalina.base}/lib目录（Tomcat自身的jar包）；
2.2Tomcat的热加载和热部署；
- 热加载的实现：

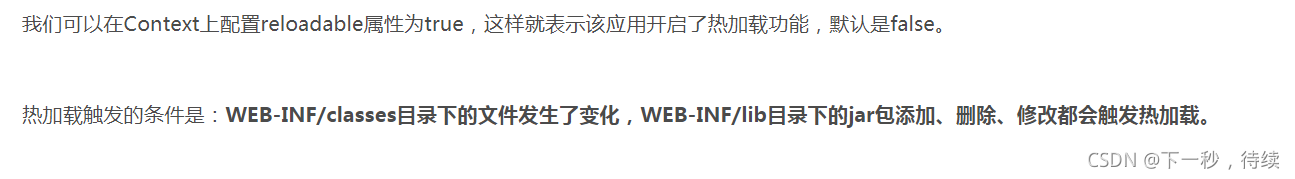

- 当Context标签的reloadable属性的值为true时，就实现了热加载。 tomcat服务器在运行状态下会监视在WEB-INF/classes和WEB-INF/lib目录下class文件的改动，如果监测到有class文件被更新的，服务器会自动重新加载Web应用。
- 后台处理线程ContainerBackgroundProcessor，线程每10秒启动一次；
- 调用StandContext的backgroundProcess后台处理方法，最后是在classloader的后台处理方法里进行判断；
- 当类检测到了修改（检查class文件修改时间，在检查 web 应用中的 jar 包是否有添加/删除）。

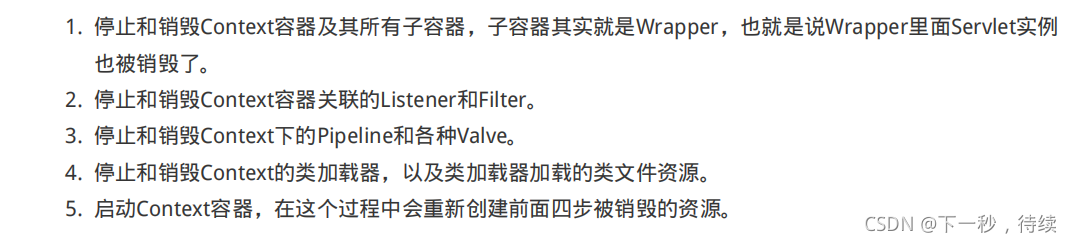

- 先进行stop清除实例的引用，并且把加载该应用的WebappClassLoader设为null，然后在进行start重新加载类和设置类加载器；

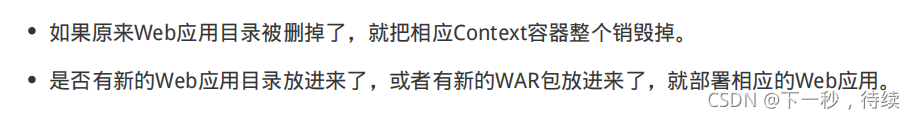

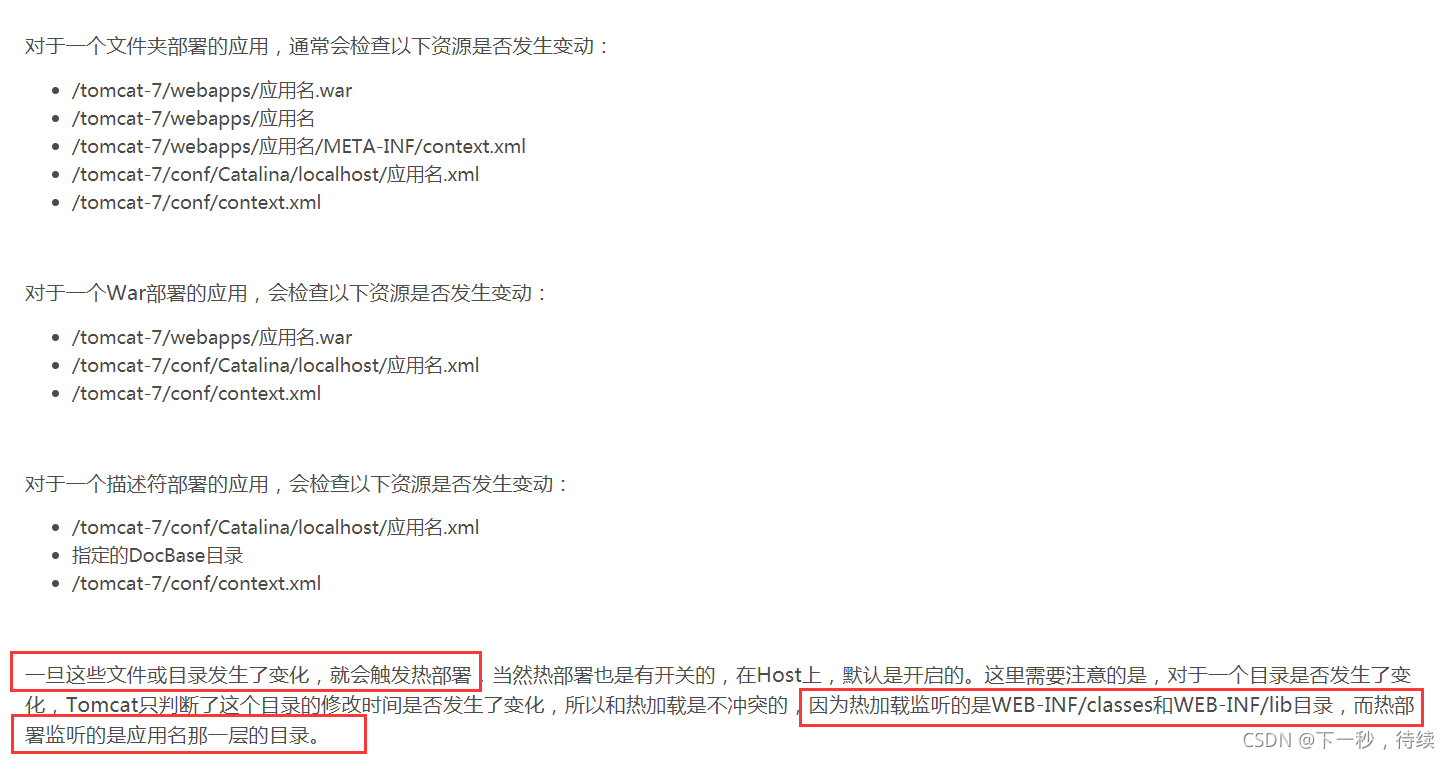

- 热部署的实现；

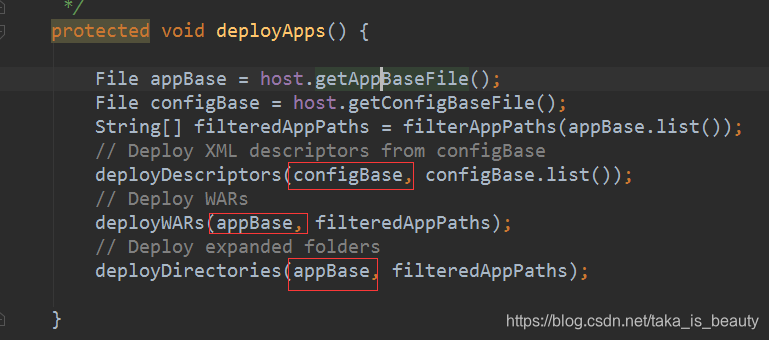

- 后台处理线程ContainerBackgroundProcessor，实时将在webapps下发布的web应用加载进来，当Tomcat已经启动了，手动往webapps目录下拷贝文件，10秒钟就会走到对应的逻辑将应用加载进来。
- 线程每10秒启动一次，调子容器的处理方法发布一个循环事件，HostConfig监听器会进行实际的加载部署的app应用--启动事件也会进行触发；

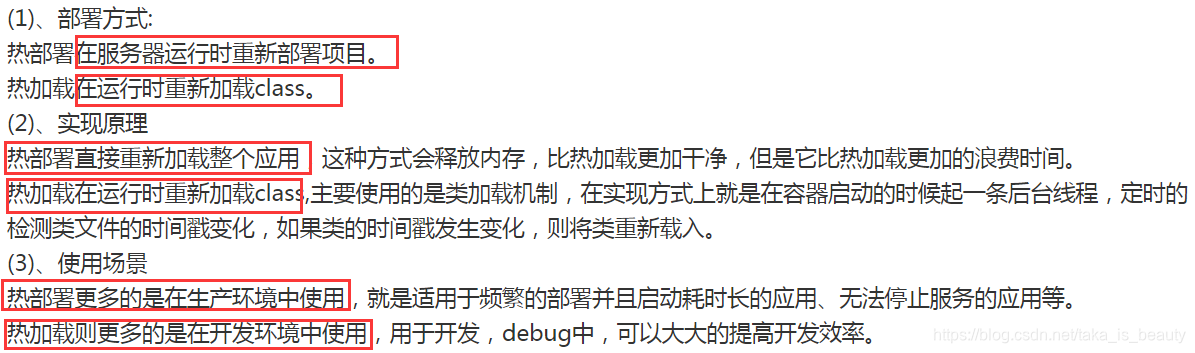

- 扩展：热加载和热部署；
3.Tomcat的定制版线程池
- 定制版拒绝策略：
- 继承ThreadPoolExecutor重写execute方法，拒绝策略默认抛出异常，然后铺获后会尝试一定时间将任务加入工作队列；
- 定制版工作队列：
- TaskQueue继承LinkedBlockingQueue重写offer方法，避免在只有达到工作队列的最大长度时才可以来创建非核心线程；
- 当前线程数没超过最大线程，提交的任务数量小于核心线程数，就可以创建一个非核心线程；
-
@Override public boolean offer(Runnable o) { //如果线程数已经到了最大值，不能创建新线程了，只能把任务添加到任务队列。 if (parent.getPoolSize() == parent.getMaximumPoolSize()) return super.offer(o); //执行到这，表明当前线程数大于核心线程数，并且小于最大线程数。 //表明是可以创建新线程的，那到底要不要创建呢？分两种情况： //1. 如果已提交的任务数小于当前线程数，表明还有空闲线程，无需创建新线程 if (parent.getSubmittedCount()<=(parent.getPoolSize())) return super.offer(o); //2. 如果已提交的任务数大于当前线程数，线程不够用了，返回false去创建新线程 if (parent.getPoolSize()<parent.getMaximumPoolSize()) return false; //默认情况下总是把任务添加到任务队列 return super.offer(o); }
4.Tomcat的异步servlet
- 线程池的线程，当处理任务耗时太长导致线程长时间阻塞，最终导致线程池出现大面积线程阻塞，导致线程池可用线程数量减少--会影响其他业务的执行，这时可以考虑使用异步servlet；
- 在Servlet里用额外的线程池来处理耗时任务，并且不会销毁Request和Response对象，也不会把响应信息发到浏览器，tomcat 线程池的线程放回池子去处理其他请求。
- 当耗时任务处理完成，会重新将准备就绪的request和response交给tomcat的线程池再去处理，响应给客户端。
- 调用Processor的 processSocketEvent方法，并且传入了操作码OPEN_READ，Tomcat的线程池会在进行处理，响应最终的数据返回给客户端。
