PostgreSQL内幕探索—进程与内存结构

PostgreSQL内幕探索—进程与内存结构

本篇介绍PostgreSQL（以下简称PG）的主要进程和内存结构。PG是一个典型C/S架构的关系数据库管理系统，采用多进程架构，运行在单台服务器上。

主要进程

我们一般所说的PG服务器，实际上是一系列协同工作的进程集合，主要包含了下面的进程

• Postmaster服务器进程，所有数据集簇（database cluster）工作进程的父进程
• backend progress后端进程，负责处理客户端发出的查询和语句
• background progress后台进程，负责执行各种管理数据库的任务，例如清理进程
• replication assoiated progress复制相关进程，负责流复制
• background work progress 后台工作进程，9.3版本被引入，能执行任意由用户实现的处理逻辑。

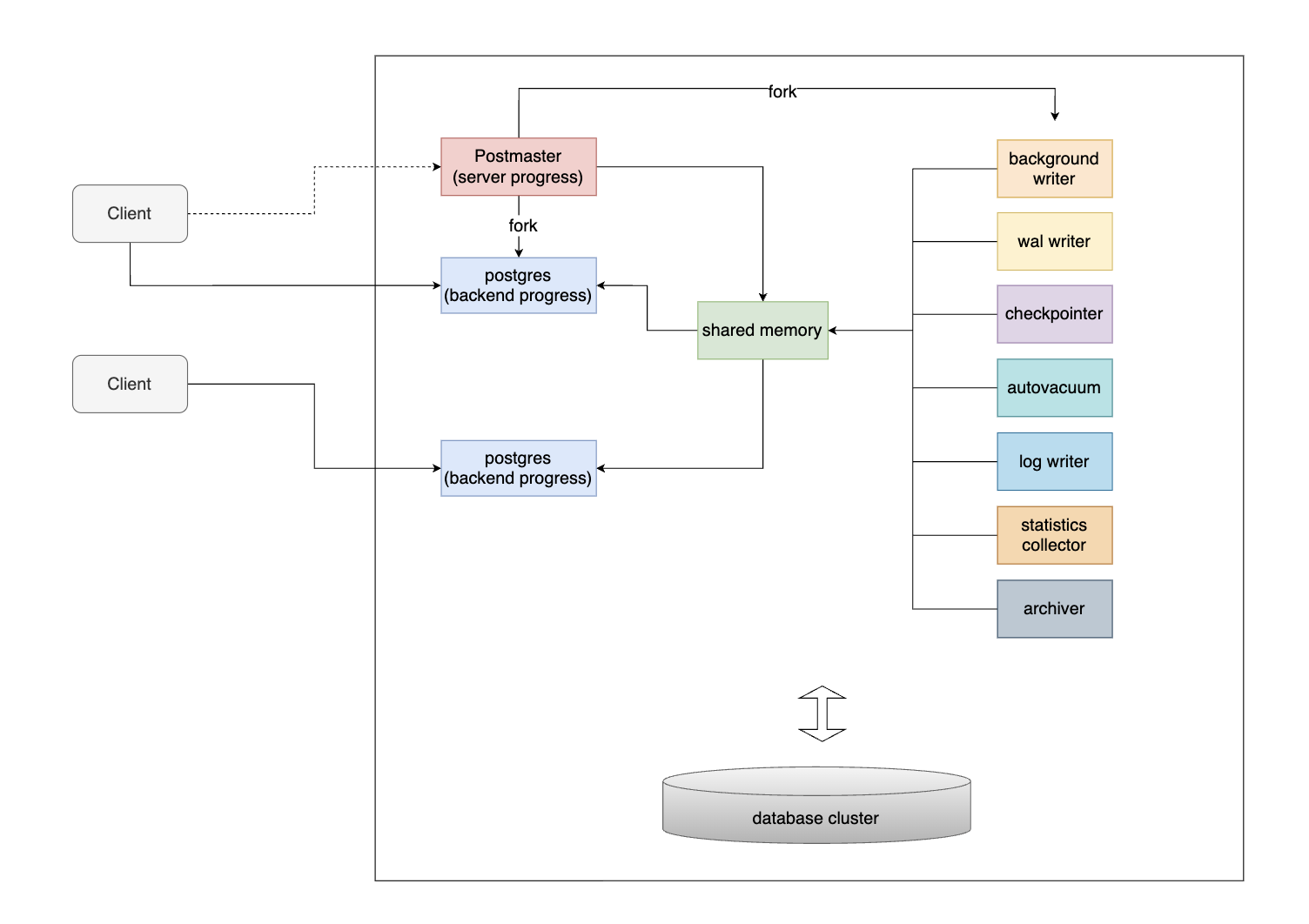

我们详细介绍前三种进程，其他内容暂不做详细描述，可以参考官方文档。可以通过下面的图来了解主要进程，包含了1个服务器进程，2个client进程，2个后端进程，7个后台进程。也话除了shared buffer和database cluster

Postmaster服务器进程

Postmaster是PG服务器中所有进程的父进程，在使用pg_ctl start命令时会启动Postmaster进程，它会在内存中分配共享内存，并且启动各种后台进程，如果涉及流复制还会启动复制进程。然后等待客户端发起连接请求，每次收到客户端的连接请求时，Postmaster进程会启动一个后端进程来负责处理该客户端发送的查询和语句。
一个Postmaster只能监听一个网络端口，默认端口为5432。如果要在单台服务器上部署多个PG服务器，那么需要为每个PG服务器分配不同的网络端口。

后端进程

每个后端进程backend process由父进程Postmaster启动，并处理对应客户端发出的所有查询和语句。通过TCP建立连接，在client断开连接后就会终止。
因为一个连接只能操作一个数据库，所以必须在建立连接时显式指定数据库，否则会报错。
PG允许多个客户端同时进行连接，最大连接限制由参数max_connecitons参数控制。PG没有原生的连接池功能，所以频繁创建销毁连接是一个开销很大的操作，这时可以借助池化中间件来合理控制连接或者客户端例如web程序中的druid连接池来做控制。

后台进程

比起后端进程，后台进程的种类繁多，要在本文全部详细解释出来是不太现实的，所以当前只做简单介绍，后续做详细介绍。每个后台进程和对应的描述可以参照下表

进程名	描述
background writer	此进程用于将共享缓存中的脏页逐渐刷入持久化存储（磁盘等）中
checkpointer	此进程负责处理检查点
autovacuum launcher	此进程负责周期性地启动自动清理进程
WAL writer	此进程用于将WAL buffer中的数据刷入持久化存储（磁盘等）中
statistics collector	此进程负责收集统计信息，用于pg_stat_activity、pg_stat_database等系统视图
log writer	此进程负责将错误消息写入日志
archiver	此进程负责日志归档

内存架构

PG的内存结构主要分为两个部分，本地内存区和共享内存区

• 本地内存区，由每个后端进程backend process分配，只供自己使用
• 共享内存区，由postmaster启动时分配，供所有进程使用

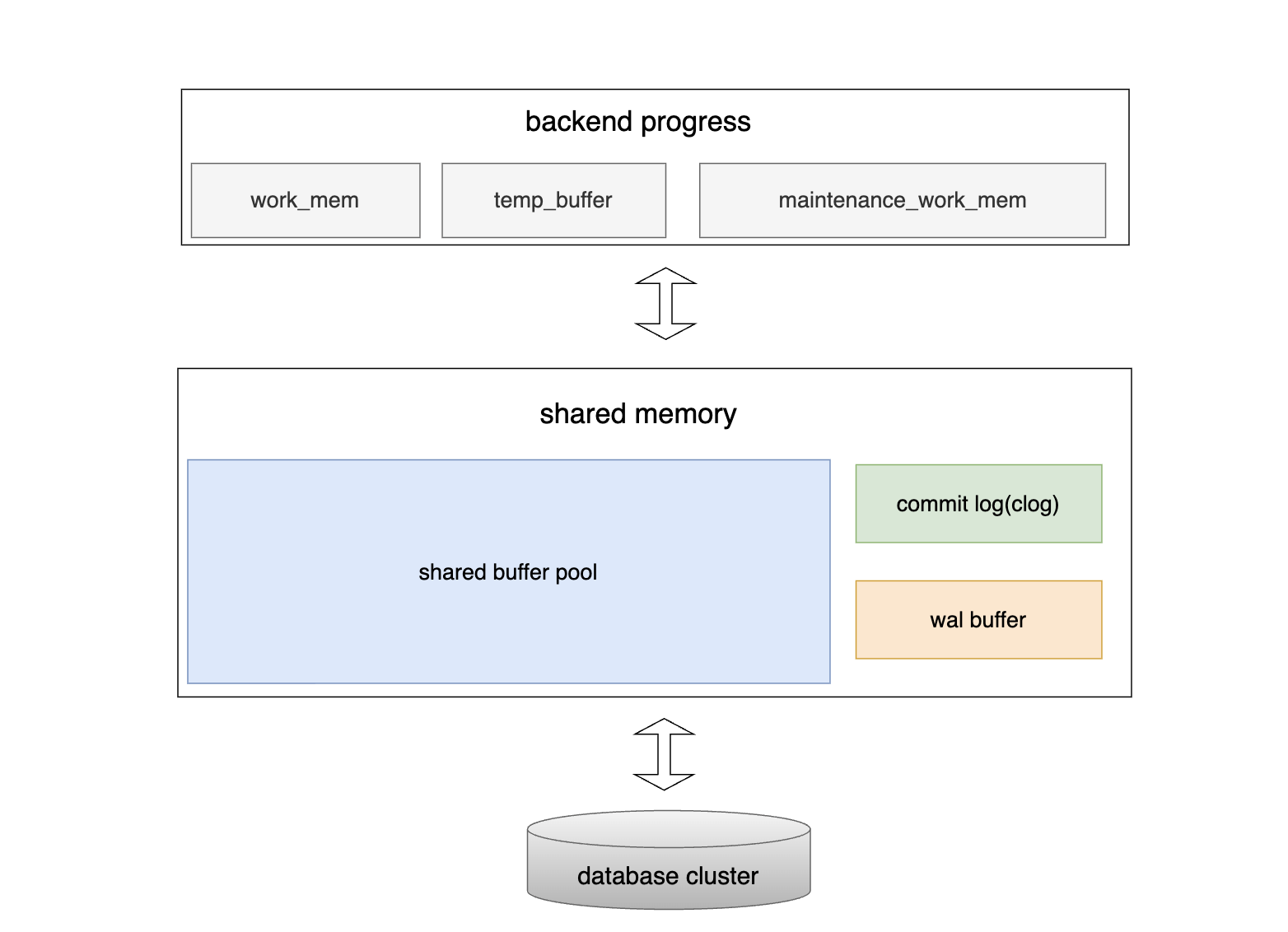

  大体的内存架构图如下


每个后端进程都会分配一块本地内存区用于查询处理。该区域分为几个子区域，有的大小不变，有的大小可变，本地内存区的各子区域和描述如下表

子区域	描述
work_mem	该子区域用于处理查询的order by语句和distinct语句排序，存储归并连接和hash连接的连接表，如果不够用的话会使用磁盘临时文件
maintenance_work_mem	该子区域用于维护类操作，例如vacuum或者reindex等
temp_buffer	执行器使用此区域存储临时表

PG启动时就会分配共享内存区域，主要的子区域和描述如下表

子区域	描述
shared buffer pool	PG将表中的数据和索引所在的页面从持久化存储加载到共享缓冲池，并在这里直接操作它们
commit log(clog)	提交日志用于保存事务的状态，实现MVCC的关键
WAL buffer	确保crash-safe，PG实现了WAL机制。WAL数据（xlog记录）是PG中的事务日志，WAL buffer是写入wal日志文件前的缓冲区

除了上面介绍的主要区域，PG中还分配了以下几个区域

• 访问控制的子区域（信号量，锁相关）
• 各种后台进程使用的子区域，例如checkpointer和autovacuum
• 事务处理使用的子区域，例如savepoint和两阶段提交2PC
