领慧立芯LHE790X可替代TI的ADS1294、ADS1296、ADS1298、ADS1299

　　LHE7904、LHE7906、LHE7908、LHE7909(LHE790X)是多通道同步采样24位Δ-Σ模数转换器(ADC)系列，内置有可编程增益放大器(PGA)、内部基准以及振荡器。LHE790X包含医疗心电图(ECG)和脑电图(EEG)应用中通常所需的全部功能。凭借高集成度和出色性能，LHE790X能够以大幅缩小的尺寸、显著降低的功耗和整体成本开发可扩展的医疗仪器系统。LHE790X的每个通道都有一个灵活的输入复用器(MUX)，此复用器能够独立连接至内部生成的信号以进行测试、温度和导联断开检测。此外，可选择输入通道的任一配置生成右腿驱动(RLD)输出信号。LHE790X工作数据速率高达64kSPS，集成硬件起搏检测算法。可通过上拉/下拉电阻或激励电流源在器件内部实现导联断开检测。3个集成放大器用于生成标准12导联ECG所需的威尔逊中心终端(WCT)和戈德伯格中心终端(GCT)。可在高通道数系统中采用菊花链配置串联多个LHE790X器件。封装选项包括微型8mm×8mm、64焊球BGA与LQFP-64封装。LHE790X BGA版本的商业级额定温度范围为0°C至70°C。工业级额定温度范围为-40°C至+85°C。以下是其产品特性及应用场景：

　　1.产品特性

　　8个低噪声可编程增益放大器(PGA)和8个高分辨率模数转换器(ADC)（LHE7908）

　　低功耗：每通道0.73mW

　　超低功耗模式：每通道0.4mW

　　输入引入噪声：2.3μVPP（150Hz带宽(BW)，G=6）

　　输入偏置电流：500pA

　　数据速率：250SPS至64kSPS

　　共模抑制比(CMRR)：–120dB

　　可编程增益：1、2、3、4、6、8、12或24

　　支持满足AAMI EC11、EC13、IEC60601-1、IEC60601-2-27和IEC60601-2-51标准的系统

　　单极或双极电源：

　　–AVDD=2.7V至5.25V

　　–DVDD=1.65V至5.25V

　　内置右腿驱动放大器、导联断开检测、威尔逊中心终端、起搏检测、测试信号

　　增强直流导联脱落功能和交流导联脱落阻抗检测

　　集成硬件起搏检测算法

　　内置振荡器与基准及晶振驱动接口

　　SPI兼容串口

　　2.应用场景

　　医疗仪器（心电图(ECG)、肌电图(EMG)和脑电图(EEG)）：

　　病人监护；动态心电图，事件，压力，以及生命体征，

　　包括ECG、AED、远程医疗、双谱指数(BIS)、诱发音频电位(EAP)、睡眠监护仪。

　　3.封装与兼容性

　　BGA64和LQFP64封装，便于PCB布局。

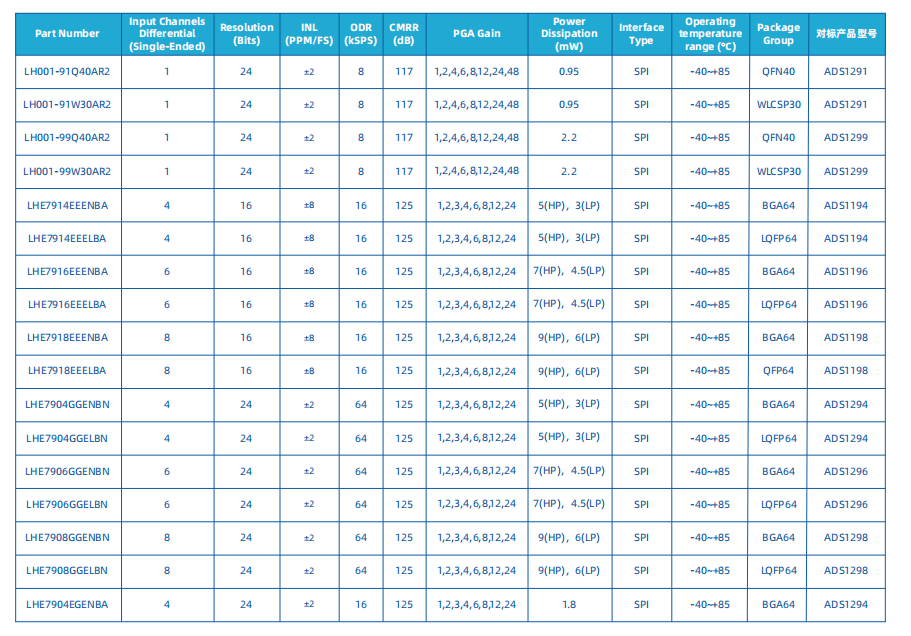

　　可兼容替代TI的ADS1294、ADS1296、ADS1298、ADS1299，适用于国产化替代需求。

　　4.厂商背景

　　领慧立芯（苏州）专注于高性能模拟及混合信号芯片，其产品在医疗、工业控制、汽车电子等领域有广泛应用。
