chiplogic-网表提取-（2）二极管三极管电阻器件插入

chiplogic-网表提取-二极管、三极管、电阻等器件的插入

基于芯愿景公司研发的集成电路自动化分析再设计系统。

反向设计流程包括
（1）芯片图像的拼接和对准、
（2）版图和网表的提取、
（3）逻辑功能分析、
（4）版图再设计

本篇文章主要记录基于Chiplogic Analyze软件的模拟电路网表提取流程中的插入二极管、三极管、电阻等器件及注意事项。

1、添加电阻

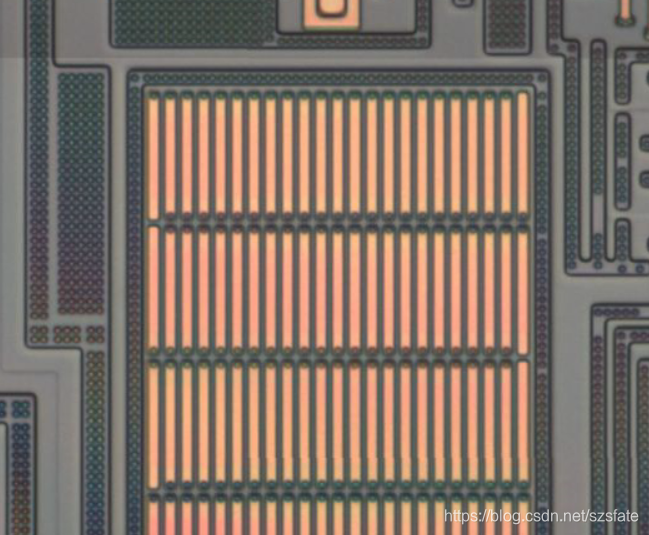

（1）常见的制作电阻的材料是多晶硅，识别电阻时只需要在PL层寻找两侧没有有源区的多晶硅即可，如下图所示

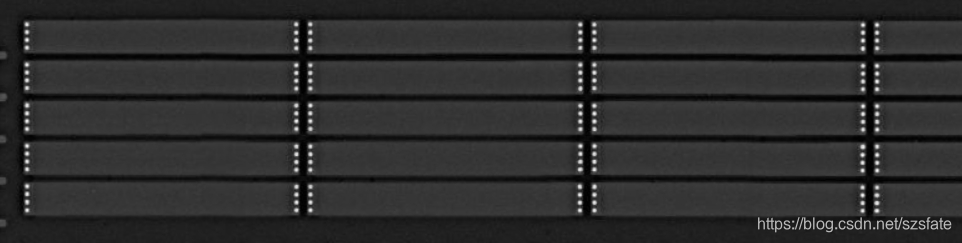

  或如下图所示：

（2） 衡量电阻阻值的参数是长度、宽度和厚度，而对于一个特定的工艺，厚度可以认为是一个常数，因此只需要测量W和L即可，按K键测量。
   有的电阻是折弯型结构，该类型的电阻的长度有专门的计算公式，但是也可使用如下简便的测量办法，测量长度时只需要在转折处按住Shift键，然后鼠标点击一下，即可连续测量折线长度。如下图所示。<
