在线路提取时，首先我们要具备数字电路的基础知识，认识mos管的非门、与非门以及或非门的组成。
这里我简单说一下：
非门：nmos和pms管串联；
与非门：nmos串联，pmos并联；
或非门：nmos并联，pmos串联。（大家可以这样理解记住：串联和“与”相对应，并联和“或”相对应）~~
下面我分享一下我的用芯愿景软件提图提线的步骤。

一、提图

首先我们启动软件，选择要提取的器件，右击鼠标可以放大。

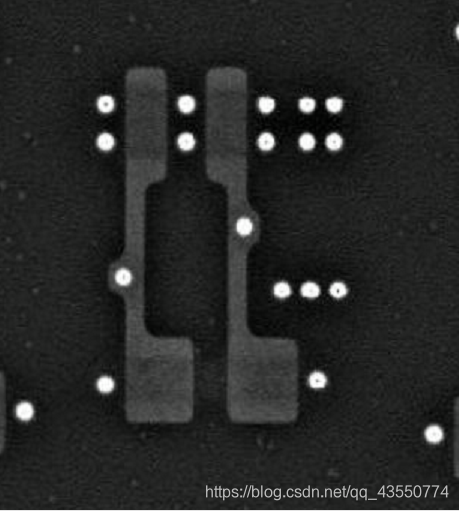

切换到多晶层（快捷键3）识别出源端（nmos与电源相连，pmos与地相连）和漏端，判断mos管的串并联，与基本单元相比较，从而判断逻辑门。

二、提线
