三个交换机进行连接互通

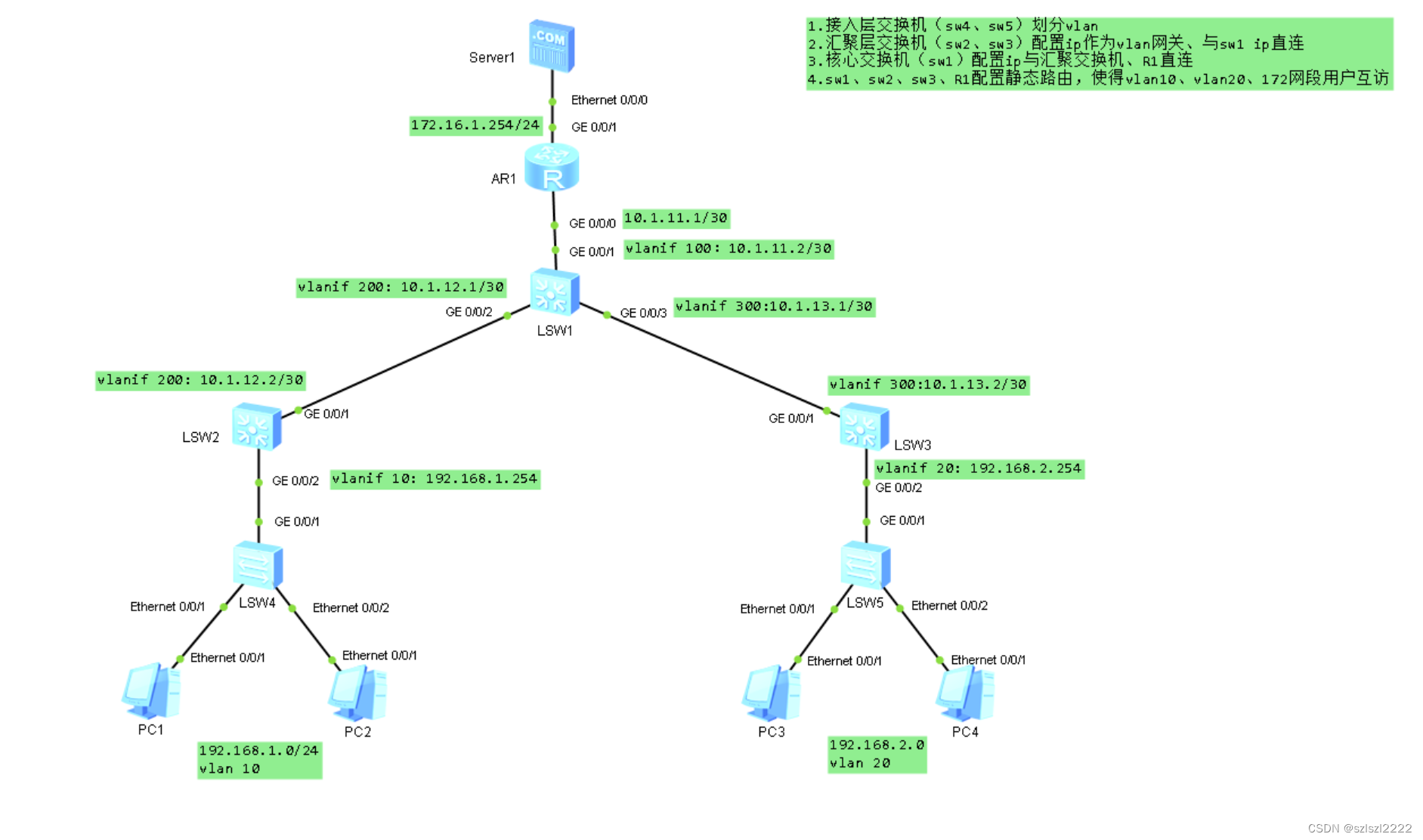

实验目的

1.接入层交换机（sw4、sw5）划分vlan
2.汇聚层交换机（sw2、sw3）配置ip作为vlan网关、与sw1 ip直连
3.核心交换机（sw1）配置ip与汇聚交换机、R1直连
4.sw1、sw2、sw3、R1配置静态路由，使得vlan10、vlan20、172网段用户互访

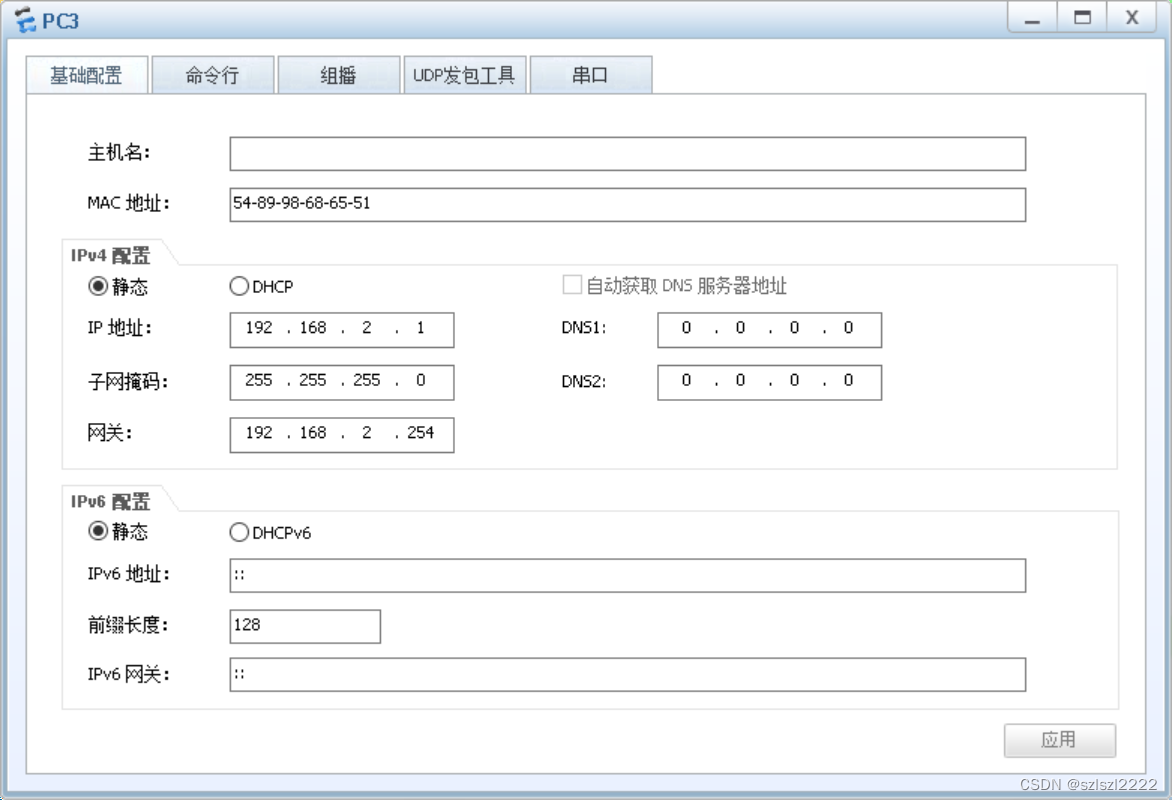

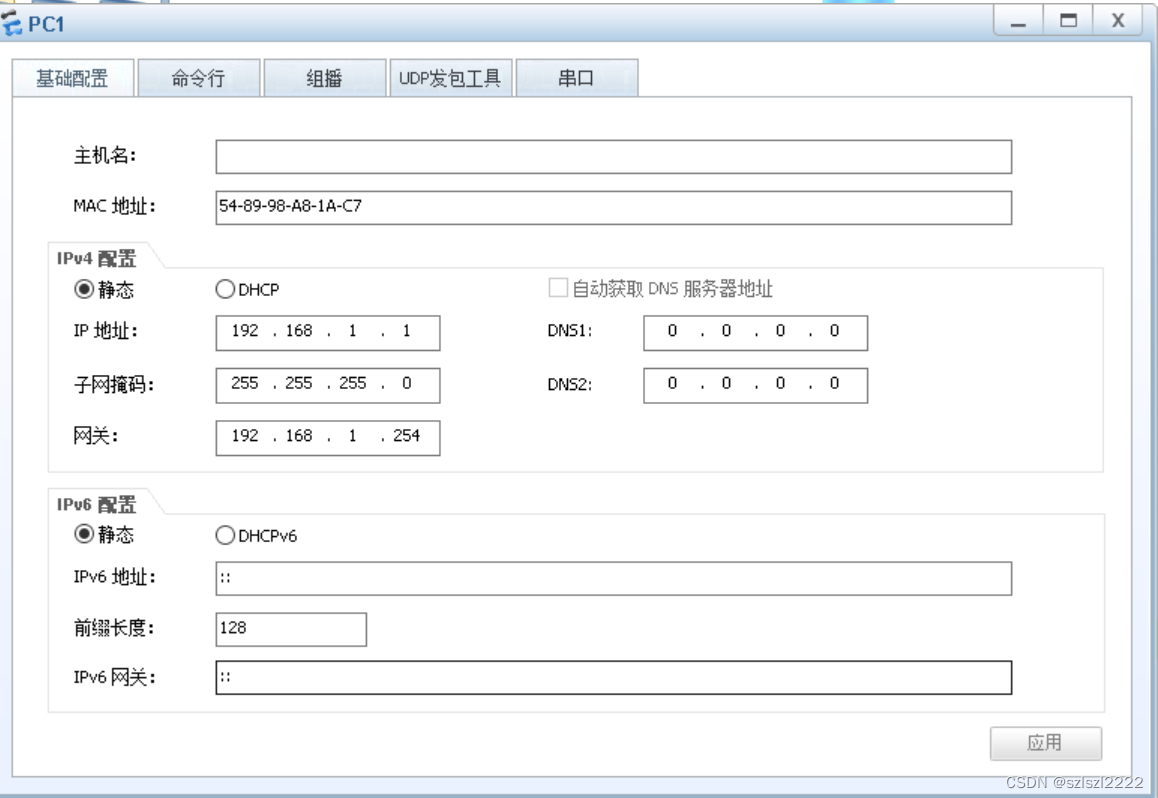

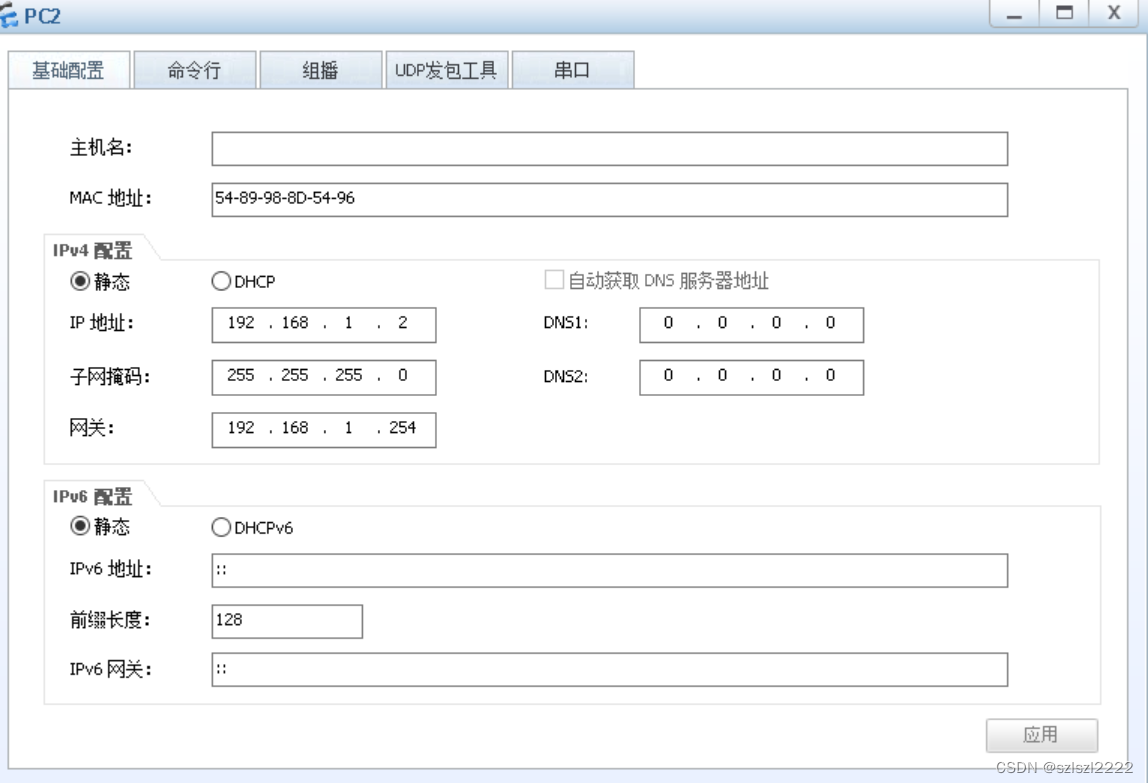

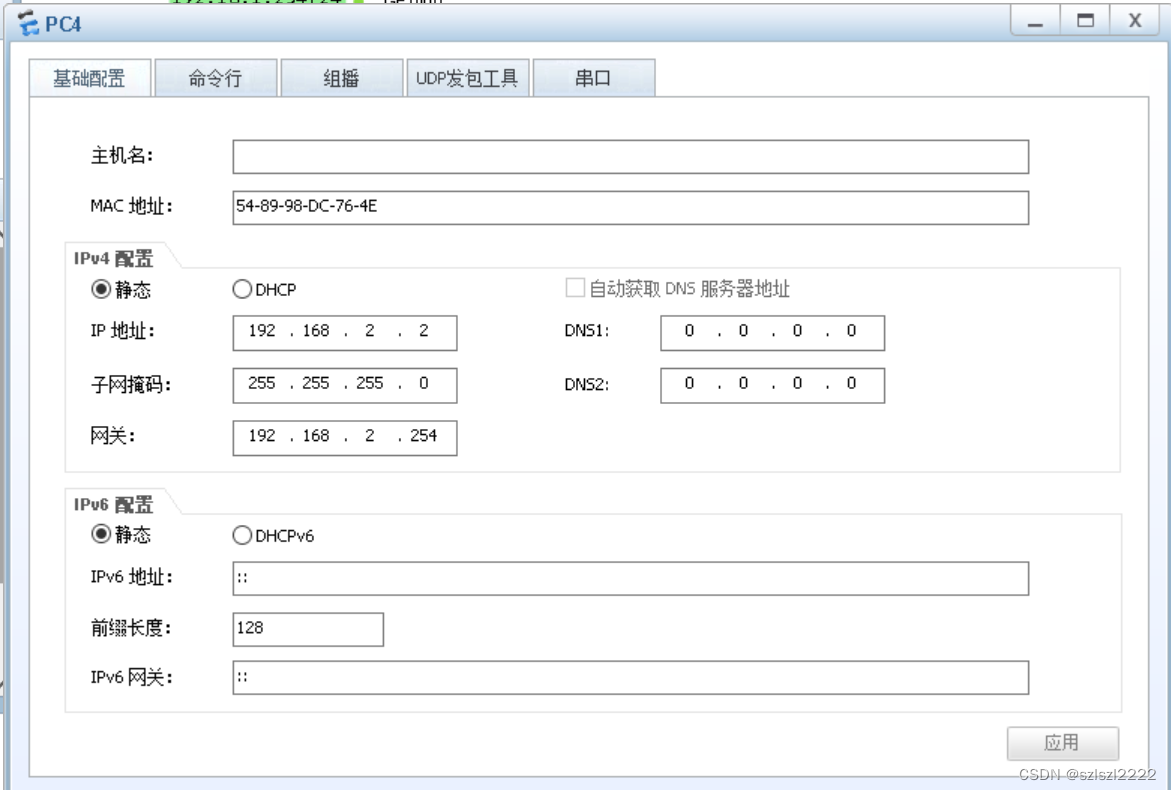

给pc端加上IP地址和网关子网掩码

创建vlan端口号建立连接

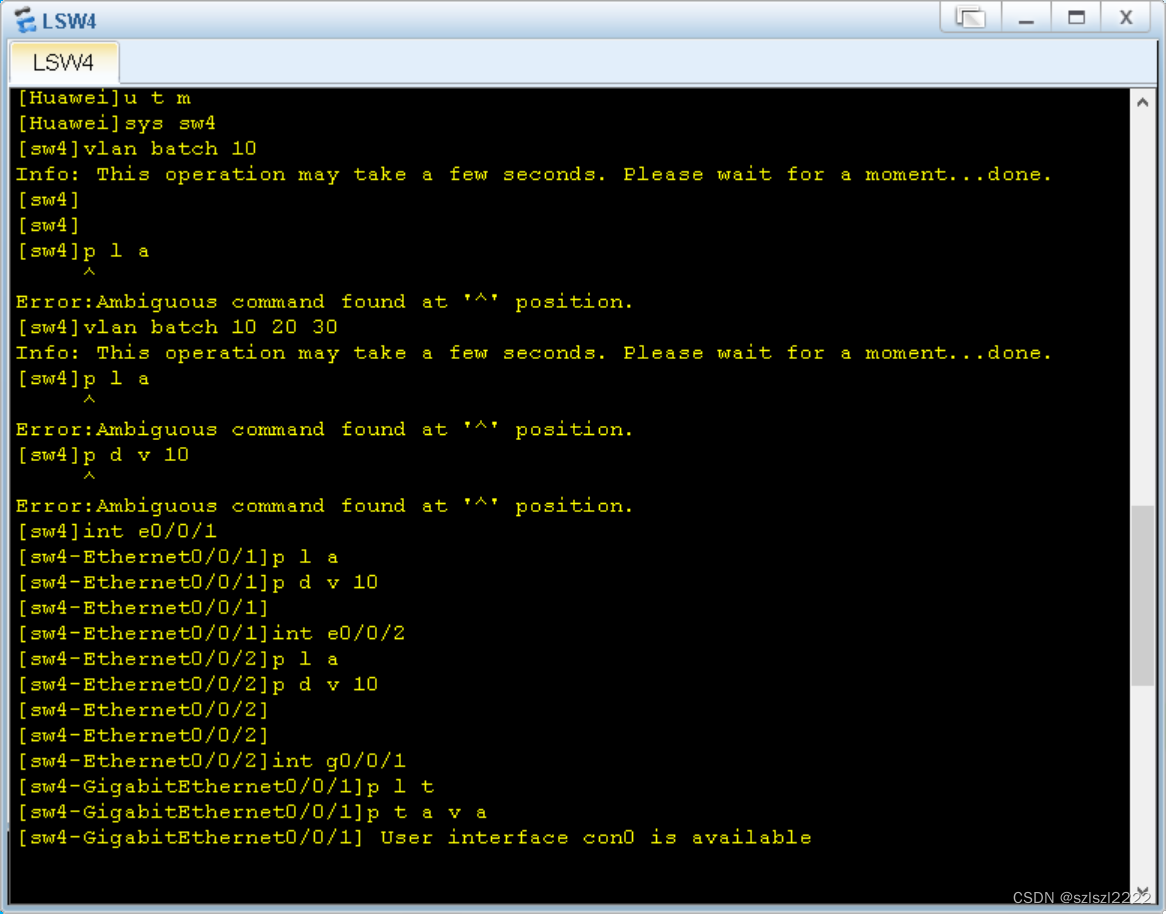

给sw4配vlan 10

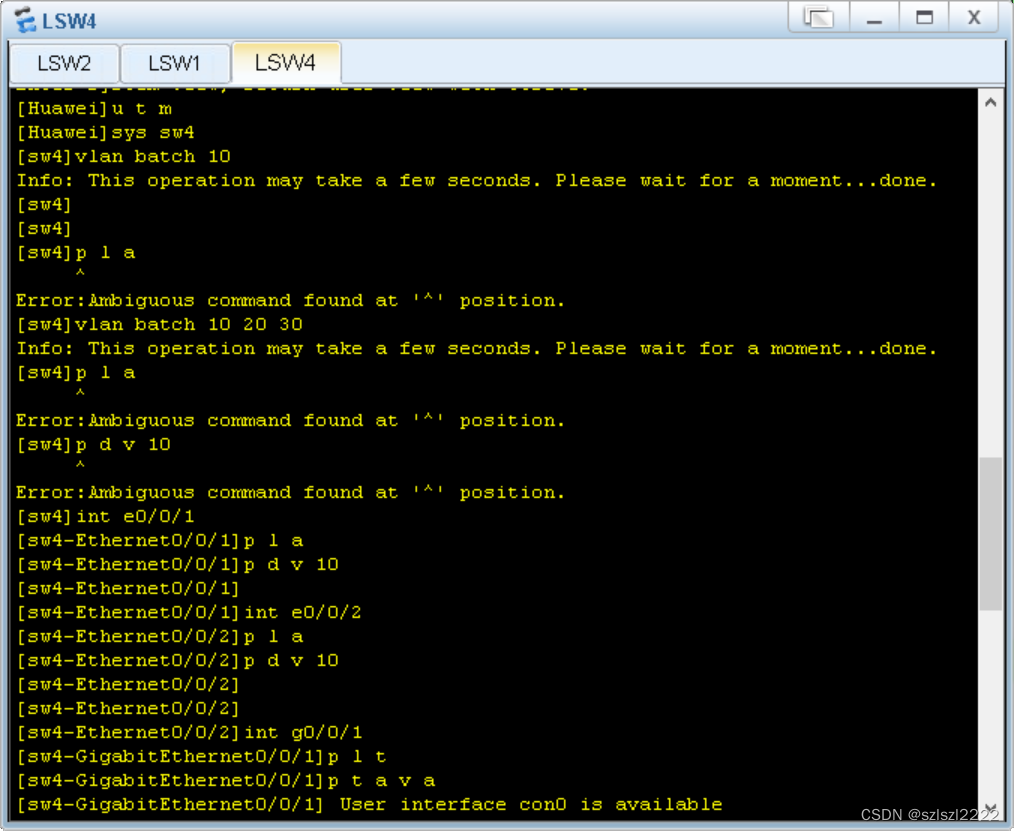

给lsw4配vlan

建立vlanif进入vlanif加上ip地址

给lsw1建立vlanif，给vlanif配ip，在建立vlan连接

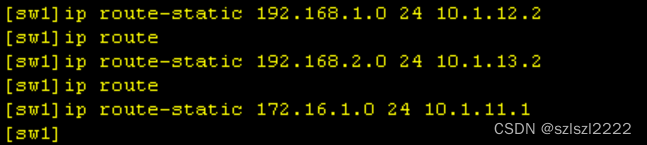

给sw1加下一跳地址

给sw2和sw3加默认路由


加默认路由可以和任何下一跳进行互通

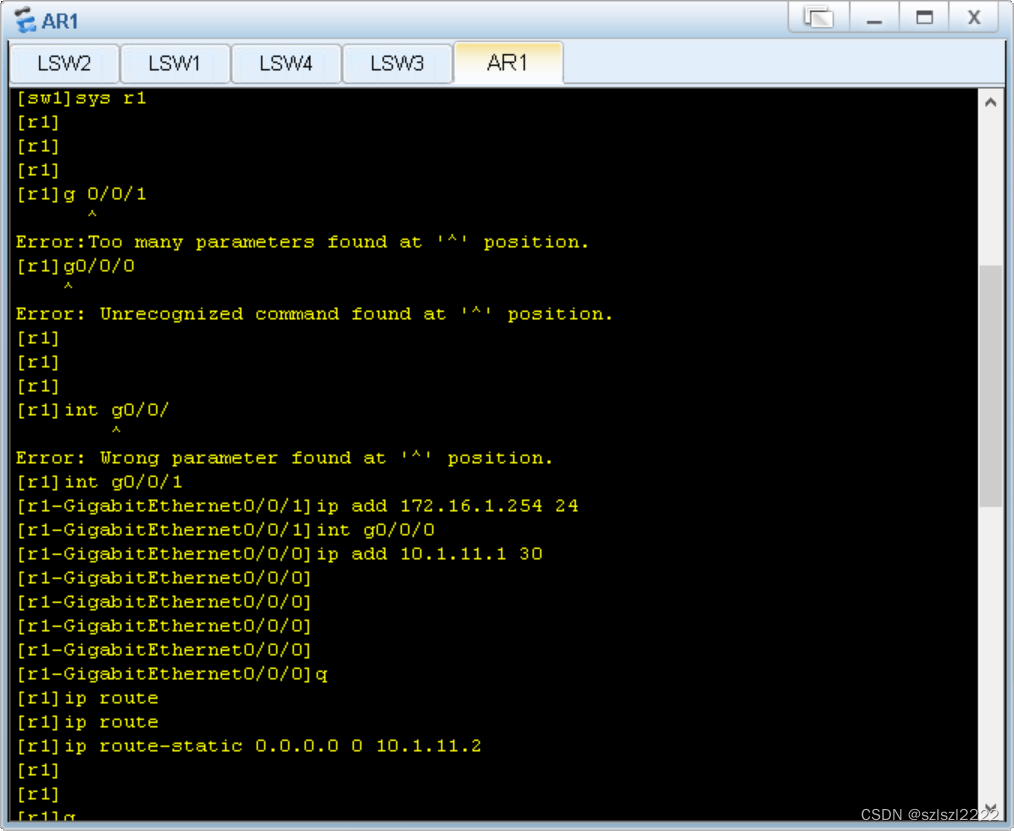

r1的配置如图，先给端口加ip然后加默认路由和下一跳

实验总结

进行完这些配置pc1可以和pc3互通，pc1.pc3可以和服务器互通，必须建立vlan配置，然后进行端口ip的配置，进行vlanif 的ip添加，然后当3个交换机进行连接时，配置下一跳太过于麻烦可以将地址设为默认地址0.0.0.0 0+下一跳地址进行连接
