【PCIE-3】---PCIE设备的枚举扫描（经典好文）

前面两个小节大致总结了下PCIE的基本知识，算是扫盲篇吧。本文主要总结PCIE设备的枚举扫描过程，此部分才是PCIE模块的重点，无论是在BIOS下还是系统驱动下都会用到。

按照国际惯例，先列问题：

　1. 系统如何判断PCIE设备是否在位？

　2. 设备中的配置空间的数据一开始就有嘛？谁写的？

　3. Bus号，Dev号，和Fun号与硬件有关系嘛？P

　4. Bridge和Device的区别？

　5. Device和Function的区别？

　6. 枚举的流程是怎么样的？



系统如何判断PCIE设备是否在位

　　BIOS代码在枚举设备的时候，会去读每个设备的VID，如果读到的是不是FFFF，则表示此位置有设备存在，若为FFFF,则表示设备不存在。DID&VID是出厂时就固定在PCIE设备配置空间中的数据，表示每个不同的设备，同理，我们在BIOS中也可通过判断这个ID值来寻找指定的PCIE设备。



设备中的配置空间的数据一开始就有嘛？谁写的？

　　每个设备在出厂时，其配置空间中的值都有一些default值，枚举该设备时为每个设备分配BDS号和内存资源时，会再写入部分值。



Bus号，Dev号，和Fun号与硬件有关系嘛？硬件链接与BDS号的分配是否有关？

　　这个问题很关键，我想应该大部分的同学都会弄得不是很清楚，笔者一直以为BDS号是在枚举过程中全部由软件分配的，但实际应该不是这样的。与多个同事讨论后，基本断定：Dev和Fun号应该是和硬件设计有关系，也就是硬件就已经固定，软件的枚举过程是更多的是在分配Bus号。为什么这么说呢？这里要着重讲解下：

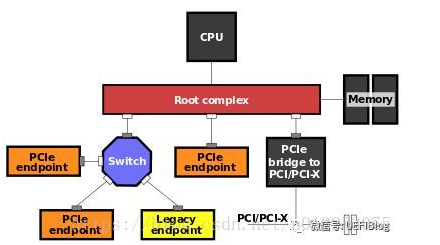

　　PCI是总线结构，而PCIE已经是点对点机构，这个点对点结构很重要，待会重点讲到。首先先来看下一个典型的Pcie系统框图如下：



　　从CPU出来，有一个Root Compe
