（盈鹏飞嵌入式T113-S4主板）-Tina5.0系统RS232&RS485测试

SBC-T113S产品特性：

• 采用Allwinner公司Cortex-A7双核T113-S3/S4处理器，运行最高速度为1.2GHZ；
• 内置64-bit XuanTie C906 RISC-V协处理器(仅T113-S4支持)；
• 支持JPEG/MJPEG视频编码，最大分辨率1080p@60fps；支持多格式1080P@60fps视频解码 (H.265,H.264, MPEG-1/2/4)；
• 支持RGB666/LVDS/MIPI-DSI，分辨率最高1920x1080；
• 支持128-256M Bytes DDR3 SDRAM,其中T113-S3内置128MB;T113-S4内置256MB；
• 支持SPI NAND存储和启动(默认：256MB)或者EMMC启动(默认：4GB,最大32GB)；
• 支持一路USB2.0 OTG(设计为TYPE-A接口)；支持二路USB2.0 HOST;
• 支持七路RS232通信或者6路RS232和1路RS485(非隔离)；
• 支持一路CAN BUS通信（非隔离）；
• 支持一路10/100M以太网；
• 稳定的操作系统的支持，可预装LINUX 5.4（Preempt）或者OpenWRT；
• 经典尺寸主板，尺寸为120*100MM；

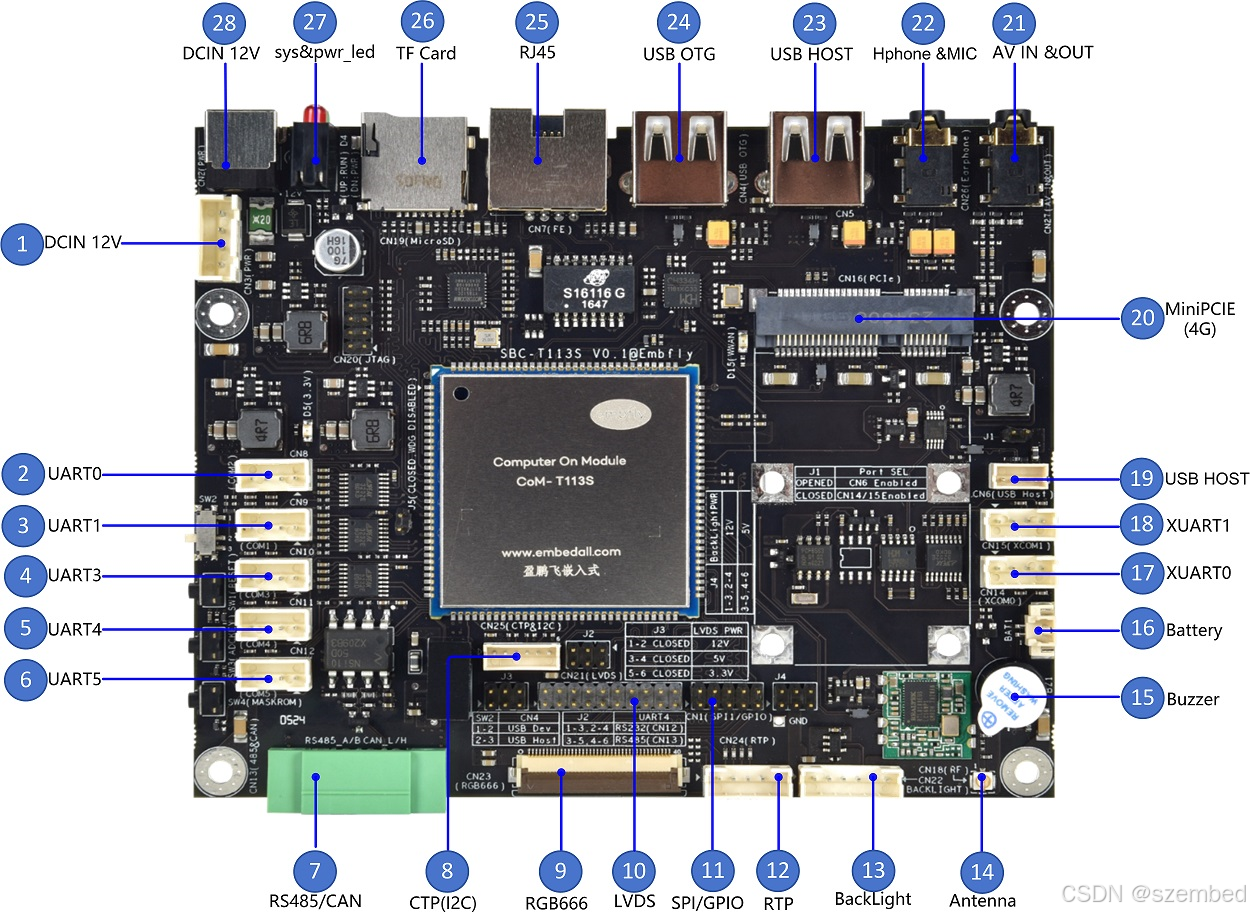

SBC-T113S产品功能评估图：

RS232 测试

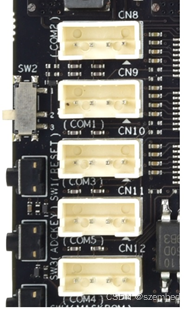

SBC-T113S主板主板支持7路RS232串口，5个是处理器内置串口（其中一个暂定为调试串口，位号是CN10，节点是ttyAS3）,另外2个是通过USB扩展出来的串口（CN14&15），它们在主板上的位置如下图：



内置串口节点如下：

UART2位号是CN8，对应/dev设备节点为ttyAS2；

UART1位号是CN9，对应/dev设备节点为ttyAS1；

UART3位号是CN10，对应/dev设备节点为ttyAS3;

UART4位号是CN12，对应/dev设备节点为ttyAS4;

UART5位号是CN11，对应/dev设备节点为ttyAS5。

另外2个USB扩展串口的节点如下：

XCOM0位号是CN14，对应/dev设备节点为ttyWCH0；

XCOM1位号是CN15，对应/dev设备节点为ttyWCH1；

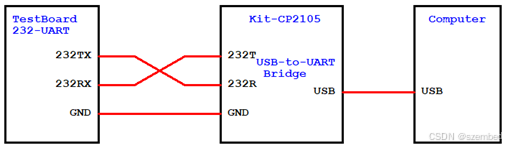

测试前，先把待测串口和计算机串口先连接起来，具体连接方式见下图：

特别注意：这里的连接方式是交叉连接；

连接示意图中采用的是我司提供的USB转双串口的通信板（KIT-CP2105）和串口转接线，提供的串口转接线信号定义如下：

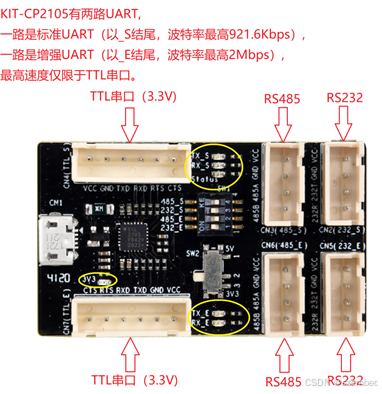

KIT-CP2105功能简要介绍：



  KIT-CP2105具备两个串口，其中一个是标准串口，最高波特率是921600bps（仅限TTL串口）；另外一个是增强型串口，最高波特率是2Mbps（仅限TTL串口）。这里强调仅限于TTL串口是因为波特率还受到RS232或者RS485电平转换的制约。例如： SP3232EEY只能做到最高250Kbps。

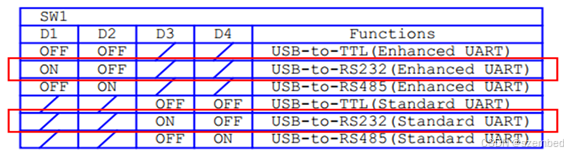

  KIT-CP2105支持RS232模式和RS485模式，如上示例图片中的设置是：两个串口都处于RS232模式（见上图中SW1的拨码位置）。如设置为RS485模式，那么SW1-1和SW1-3拨OFF，SW1-2和SW1-4拨ON，也可以分别设置。具体见下图:

连接好后，运行串口测试程序tty_test（放在系统的/embfly_test目录下），该程序的运行过程是接收到数据后直接通过串口发回数据。计算机上的调试小助手发送数据给主板，主板通过tty_test 程序把接到的数据返回，调试小助手上可以看到发送数据和接收到数据一致，表示收发正常。另外在主板的终端串口上tty_test程序会不断显示主板接收到的数据。

1. 计算机的相关准备

开始测试之前，如果是第一次使用Kit-CP2105转接板，需要去Silicon Labs官网下载此芯片对应的安装驱动CP210x USB to UART Bridge VCP Drivers - Silicon Labs (silabs.com)，确保Kit-CP2105转接板连接到PC端，电脑能够正确识别到设备

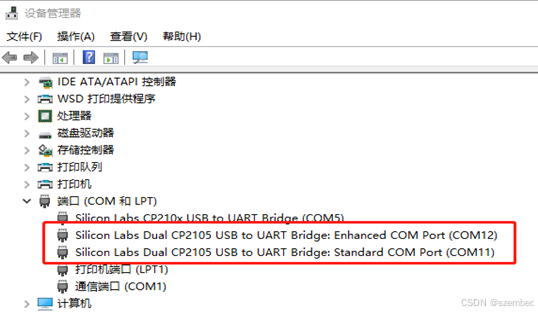

由上图可以看到，转接板已经正确连接，并可以识别到两个串口设备，增强型串口（Enanced COM，COM12）和标准串口（Standard COM，COM11）。对于用户的计算机来说，识别的串口号有区别，请以实际情况为准。

本次测试标准串口 COM11已经连接主板的调试串口，待测试
