（盈鹏飞嵌入式T113-S4主板）-RGB666液晶屏显示

SBC-T113S产品特性：

• 采用Allwinner公司Cortex-A7双核T113-S3/S4处理器，运行最高速度为1.2GHZ；
• 内置64-bit XuanTie C906 RISC-V协处理器(仅T113-S4支持)；
• 支持JPEG/MJPEG视频编码，最大分辨率1080p@60fps；支持多格式1080P@60fps视频解码 (H.265,H.264, MPEG-1/2/4)；
• 支持RGB666/LVDS/MIPI-DSI，分辨率最高1920x1080；
• 支持128-256M Bytes DDR3 SDRAM,其中T113-S3内置128MB;T113-S4内置256MB；
• 支持SPI NAND存储和启动(默认：256MB)或者EMMC启动(默认：4GB,最大32GB)；
• 支持一路USB2.0 OTG(设计为TYPE-A接口)；支持二路USB2.0 HOST;
• 支持七路RS232通信或者6路RS232和1路RS485(非隔离)；
• 支持一路CAN BUS通信（非隔离）；
• 支持一路10/100M以太网；
• 稳定的操作系统的支持，可预装LINUX 5.4（Preempt）或者OpenWRT；
• 经典尺寸主板，尺寸为120*100MM；

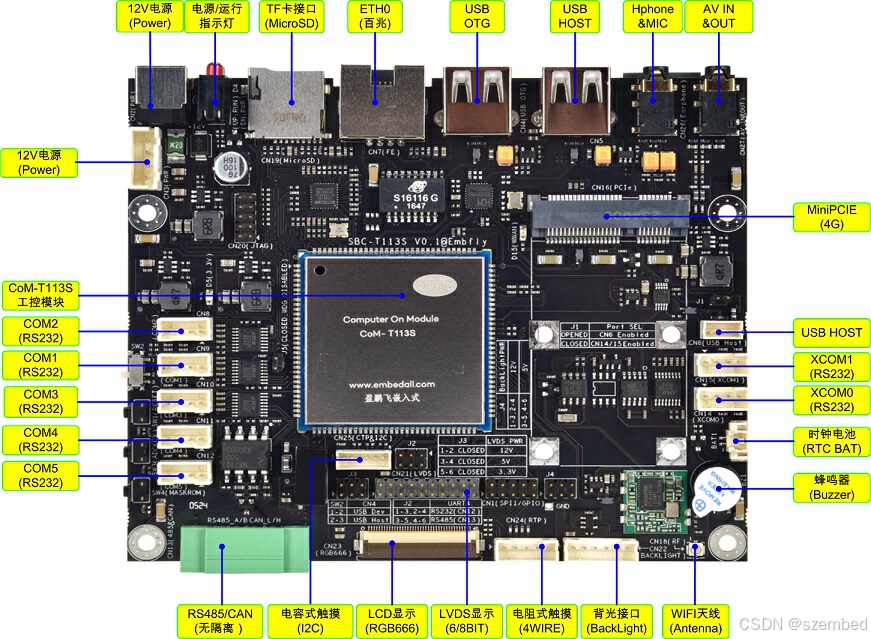

SBC-T113S产品功能评估图：

液晶显示屏测试:

SBC-T113S主板有两路LCD显示接口，其中一路RGB666显示接口（CN23），这个接口为TTL电平的LCD准备；另外一路LVDS显示接口(CN21)，它支持6/8bit的LVDS屏幕的显示。这两个显示接口有一部份IO是复用的，因此，这两个接口不能同时使用。以下是两个接口的位置：

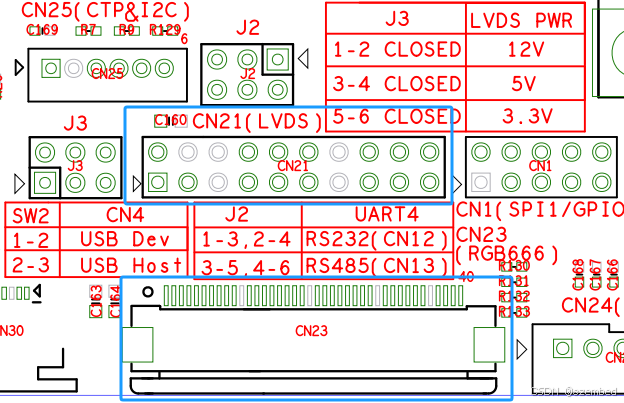

图19 液晶屏接口位置

如果希望正常驱动LCD，首先硬件线路连接正确是必要的，以下两个章节分别举例说明如何连接RGB666的液晶屏和LVDS接口的液晶屏。

RGB666液晶屏显示：

RGB666液晶屏接口采用的是FPC连接器，这种连接器线序固定，因此用户一定要对应接口线序一一对应，连接这种屏幕务必慎重。该接口设计时，默认连接的是我司的EAC-LCD70L这个模组，该屏幕可以支持800X480的7寸液晶屏和1024X600的7寸液晶屏。同时该EAC-LCD70L模组还可以内置电阻式触摸或者电容式触摸（FT5X46控制器）。

• EAC-LCD70L实物图如下：

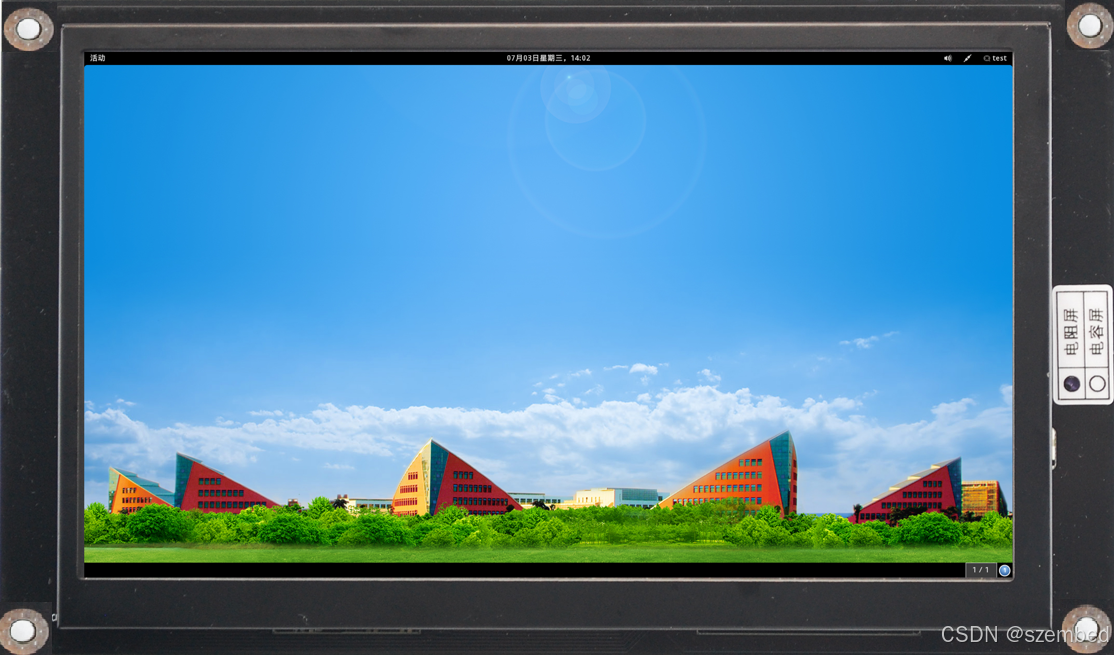

图20 EAC-LCD70L液晶屏正面图 </
