计算机网络第二章：物理层

1 物理层的基本概念

物理层的主要任务描述为确定与传输媒体的接口的一些特性，即：

• 机械特性：指明接口所用接线器的形状和尺寸、引线数目和排列、固定和锁定装置等等
• 电气特性：指明在接口电缆的各条线上出现的电压的范围
• 功能特性：指明某条线上出现的某一电平的电压表示何种意义
• 过程特性：指明对于不同功能的各种可能事件的出现顺序

2 数据通信的基础知识

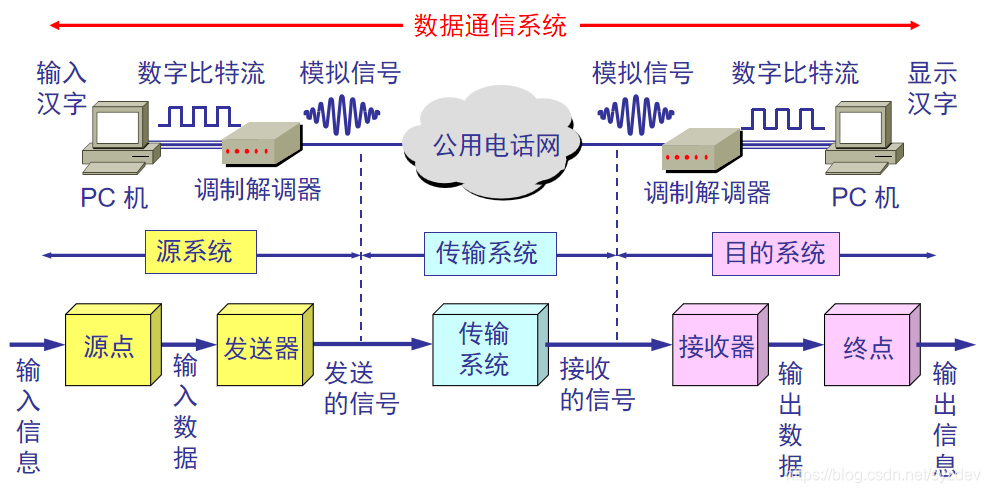

2.1 数据通信系统的模型

2.2 几个专业术语

• 数据(data)：运送消息的实体
• 信号(signal)：数据的电气的或电磁的表现
• “模拟的”(analogous)：代表消息的参数的取值是连续的
• “数字的”(digital)：代表消息的参数的取值是离散的
• 码元(code)：在使用时间域（或简称为时域）的波形表示数字信号时，代表不同离散数值的基本波形

2.3 有关信号的几个基本概念

• 单向通信（单工通信）：只能有一个方向的通信而没有反方向的交互
• 双向交替通信（半双工通信）：通信的双方都可以发送信息，但不能双方同时发送(当然也就不能同时接收)
• 双向同时通信（全双工通信）：通信的双方可以同时发送和接收信息

2.4 基带(baseband)信号和带通(band pass)信号

• 基带信号（即基本频带信号）：来自信源的信号。像计算机输出的代表各种文字或图像文件的数据信号都属于基带信号
• 带通信号——把基带信号经过载波调制后，把信号的频率范围搬移到较高的频段以便在信道中传输（即仅在一段频率范围内能够通过信道）

2.5 几种最基本的调制方法

基带信号往往包含有较多的低频成分，甚至有直流成分，而许多信道并不能传输这种低频分量或直流分量。为了解决这一问题，必须对基带信号进行调制(modulation)最基本的二元制调制方法有以下几种：

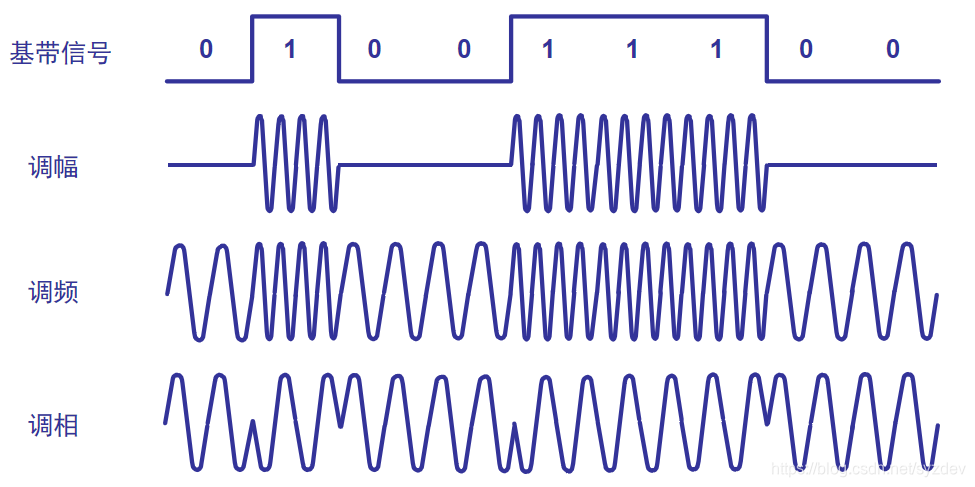

• 调幅(AM)：载波的振幅随基带数字信号而变化
• 调频(FM)：载波的频率随基带数字信号而变化
• 调相(PM) ：载波的初始相位随基带数字信号而变化


2.6 信道的极限容量

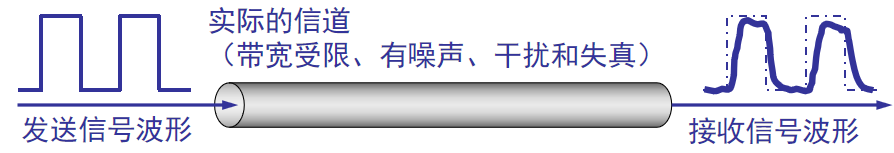

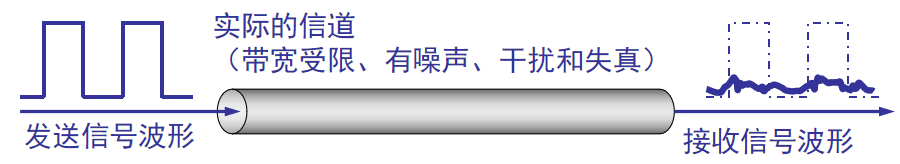

任何实际的信道都不是理想的，在传输信号时会产生各种失真以及带来多种干扰。码元传输的速率越高，或信号传输的距离越远，在信道的输出端的波形的失真就越严重。

• 有失真，但可识别

• 失真大，无法识别


2.6.1 信道能够通过的频率范围

1924 年，奈奎斯特(Nyquist)就推导出了著名的奈氏准则。他给出了在假定的理想条件下，为了避免码间串扰，码元的传输速率的上限值。在任何信道中，码元传输的速率是有上限的，否则就会出现码间串扰的问题，使接收端对码元的判决（即识别）成为不可能。如果信道的频带越宽，也就是能够通过的信号高频分量越多，那么就可以用更高的速率传送码元而不出现码间串扰。

2.6.2 信噪比

香农(Shannon)用信息论的理论推导出了带宽受限且有高斯白噪声干扰的信道的极限、无差错的信息传输速率。信道的极限信息传输速率 C 可表达为：

• $C=Wlo{g}_2(1+S/N)$ 单位 $b/s$
• $W$ 为信道的带宽（以 Hz 为单位）
• $S$ 为信道内所传信号的平均功率
• $N$为信道内部的高斯噪声功率

2.6.3 香农公式的意义

1. 信道的带宽或信道中的信噪比越大，则信息的极限传输速率就越高
2. 只要信息传输速率低于信道的极限信息传输速率，就一定可以找到某种办法来实现无差错的传输
3. 若信道带宽 W 或信噪比 S/N 没有上限（当然实际信道不可能是这样的），则信道的极限信息传输速率 C 也就没有上限
4. 实际信道上能够达到的信息传输速率要比香农的极限传输速率低不少

3 物理层下面的传输媒体

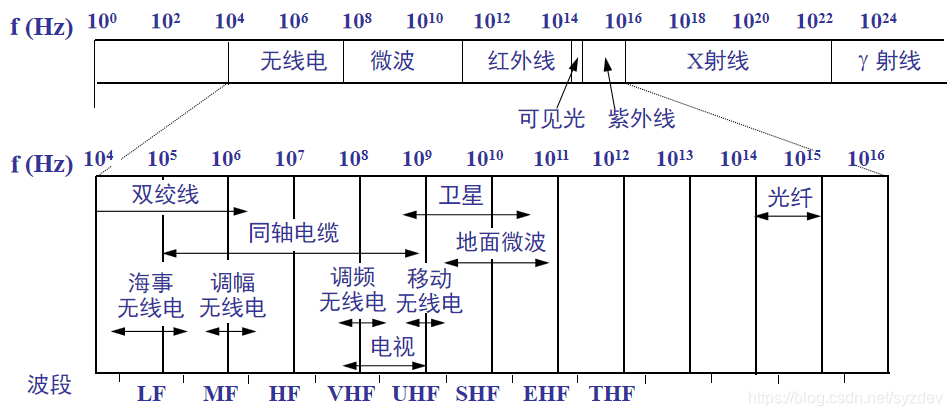

电信领域使用的电磁波的频谱：

3.1 导向传输媒体

3.1.1 双绞线

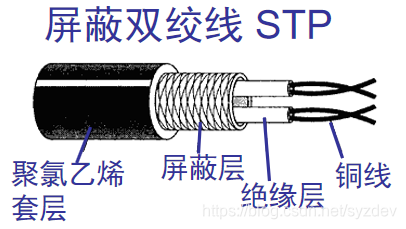

• 屏蔽双绞线 STP (Shielded Twisted Pair)

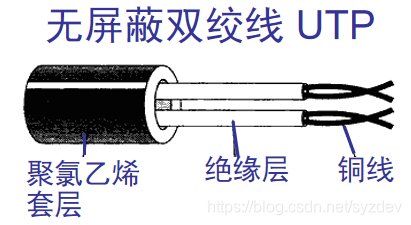

• 无屏蔽双绞线 UTP (Unshielded Twisted Pair)


3.1.2 同轴电缆

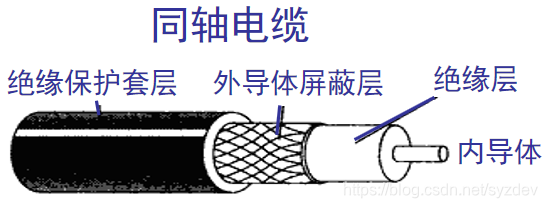

• 50 欧姆 同轴电缆
• 75 欧姆 同轴电缆


3.1.3 光缆

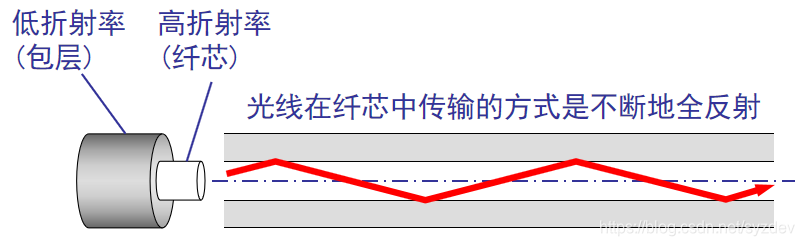

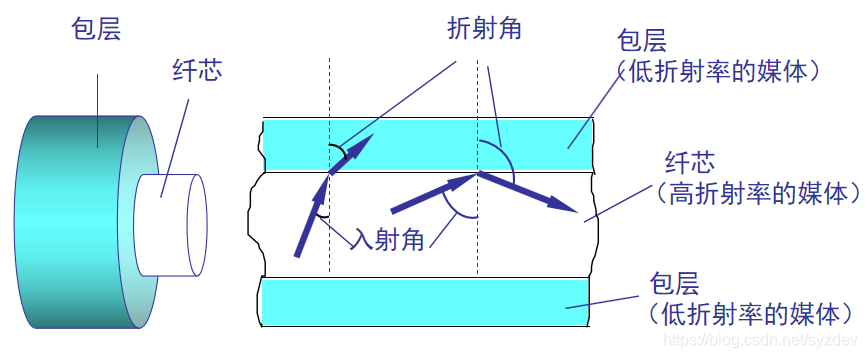

光线在光纤中的折射：

光纤的工作原理：

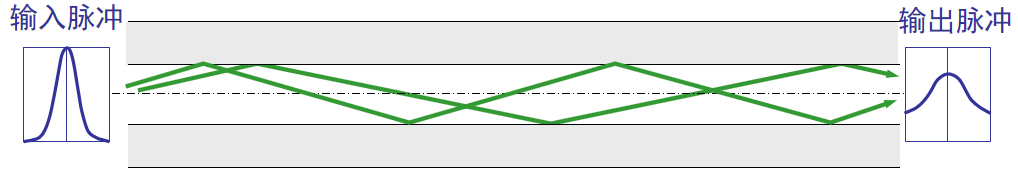

多模光纤与单模光纤：

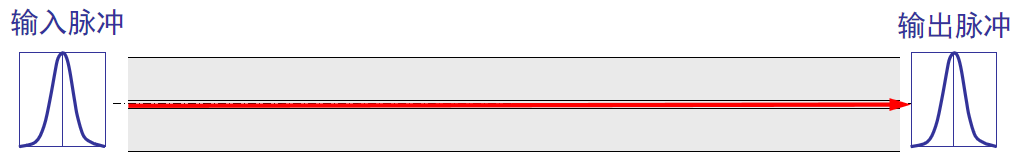

• 多模光纤

• 单模光纤


4 信道复用技术

4.1 频分复用、时分复用和统计时分复用

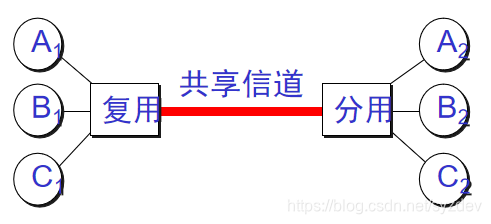

复用(multiplexing)是通信技术中的基本概念：

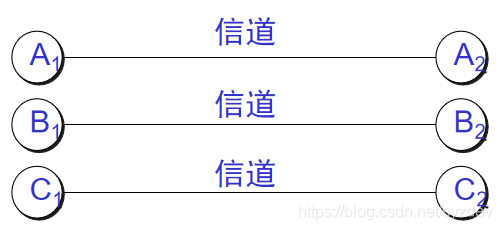

• 不使用复用技术

• 使用复用技术


4.2 频分复用 FDM (Frequency Division Multiplexing)

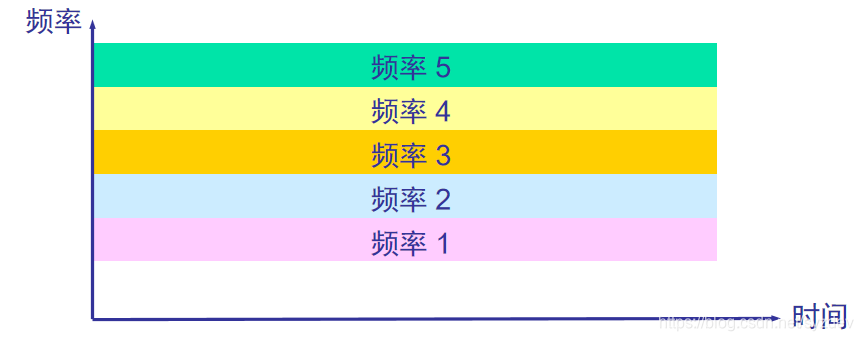

1. 用户在分配到一定的频带后，在通信过程中自始至终都占用这个频带。
2. 频分复用的所有用户在同样的时间占用不同的带宽资源（请注意，这里的“带宽”是频率带宽而不是数据的发送速率）


4.3 时分复用TDM (Time Division Multiplexing)

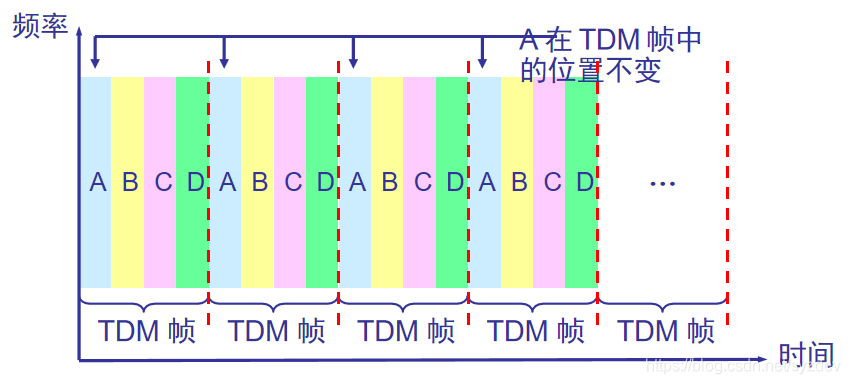

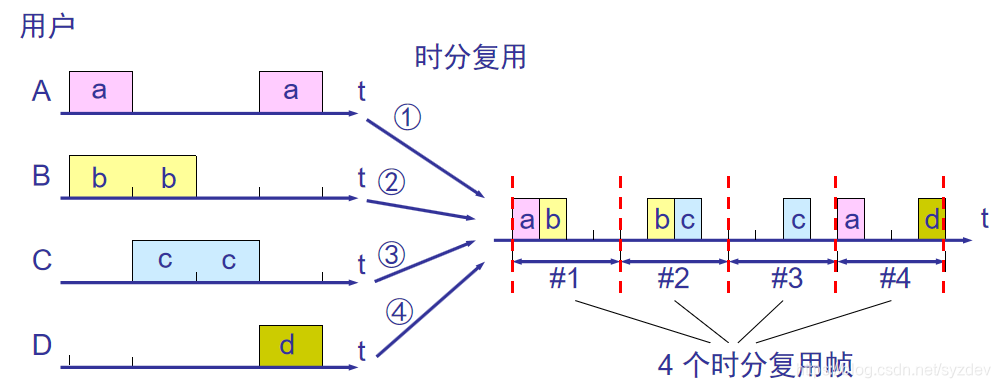

1. 时分复用则是将时间划分为一段段等长的时分复用帧（TDM 帧）。每一个时分复用的用户在每一个 TDM 帧中占用固定序号的时隙。
2. 每一个用户所占用的时隙是周期性地出现（其周期就是 TDM 帧的长度）。
3. TDM 信号也称为等时(isochronous)信号。
4. 时分复用的所有用户是在不同的时间占用同样的频带宽度。


注：A、B、C、D在 TDM 帧中的位置不变，始终是周期性的某一时间段

4.3.1 时分复用可能会造成线路资源的浪费

使用时分复用系统传送计算机数据时，由于计算机数据的突发性质，用户对分配到的子信道的利用率一般是不高的。

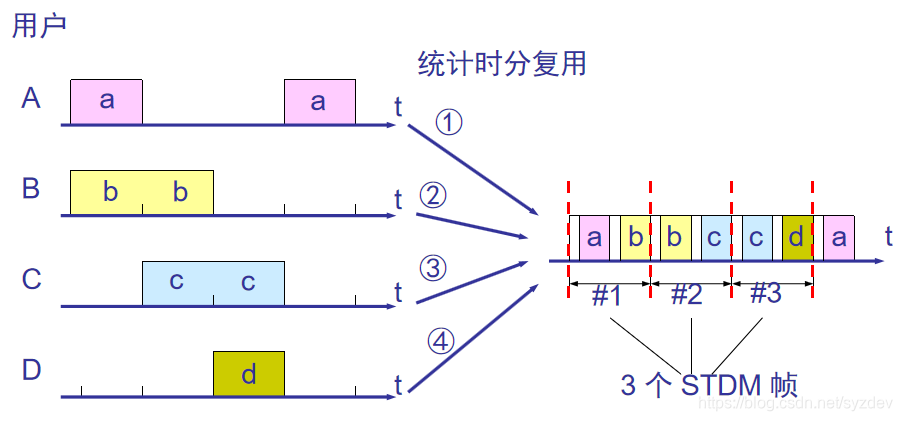

统计时分复用 STDM (Statistic TDM)

4.4 波分复用 WDM (Wavelength Division Multiplexing)

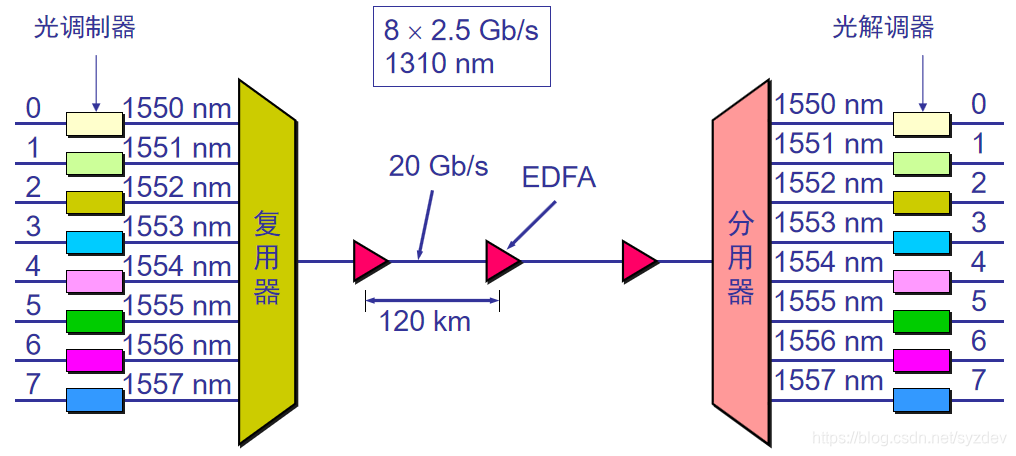

波分复用就是光的频分复用：

4.5 码分复用 CDM (Code Division Multiplexing)

1. 常用的名词是码分多址 CDMA (Code Division Multiple Access)
2. 各用户使用经过特殊挑选的不同码型，因此彼此不会造成干扰
3. 这种系统发送的信号有很强的抗干扰能力，其频谱类似于白噪声，不易被敌人发现
4. 每一个比特时间划分为 m 个短的间隔，称为码片(chip)

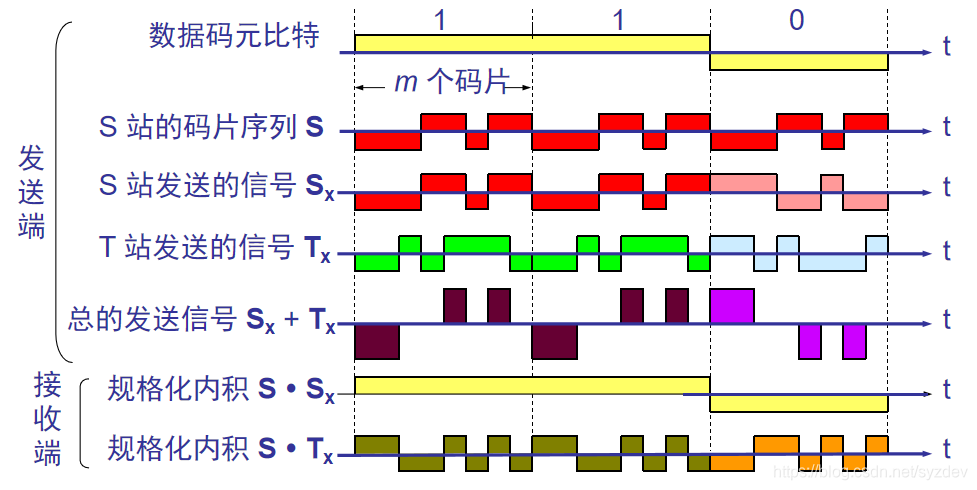

4.5.1 码片序列(chip sequence)

每个站被指派一个唯一的 m bit 码片序列：

• 如发送比特 1，则发送自己的 m bit 码片序列。
• 如发送比特 0，则发送该码片序列的二进制反码。

例如，S 站的 8 bit 码片序列是 00011011：

• 发送比特 1 时，就发送序列 00011011
• 发送比特 0 时，就发送序列 11100100

S 站的码片序列：(–1 –1 –1 +1 +1 –1 +1 +1)

4.5.2 CDMA 的工作原理

5 宽带接入技术

5.1 xDSL 技术

1. xDSL 技术就是用数字技术对现有的模拟电话用户线进行改造，使它能够承载宽带业务。
2. 虽然标准模拟电话信号的频带被限制在 300~3400 kHz 的范围内，但用户线本身实际可通过的信号频率仍然超过 1 MHz。
3. xDSL 技术就把 0~4 kHz 低端频谱留给传统电话使用，而把原来没有被利用的高端频谱留给用户上网使用。
4. DSL 就是数字用户线(Digital Subscriber Line)的缩写。而 DSL 的前缀 x 则表示在数字用户线上实现的不同宽带方案。

5.2 xDSL 的几种类型

• ADSL (Asymmetric Digital Subscriber Line)：非对称数字用户线
• HDSL (High speed DSL)：高速数字用户线
• SDSL (Single-line DSL)：1 对线的数字用户线
• VDSL (Very high speed DSL)：甚高速数字用户线
• DSL ：ISDN 用户线
• RADSL (Rate-Adaptive DSL)：速率自适应 DSL，是 ADSL 的一个子集，可自动调节线路速率）

5.3 ADSL 非对称数字用户线路（Asymmetric Digital Subscriber Line）

5.3.1 ADSL 的极限传输距离

1. ADSL 的极限传输距离与数据率以及用户线的线径都有很大的关系（用户线越细，信号传输时的衰减就越大），而所能得到的最高数据传输速率与实际的用户线上的信噪比密切相关。
2. 例如，0.5 毫米线径的用户线，传输速率为 1.5 ~ 2.0 Mb/s 时可传送 5.5 公里，但当传输速率提高到 6.1 Mb/s 时，传输距离就缩短为 3.7 公里。
3. 如果把用户线的线径减小到0.4毫米，那么在6.1 Mb/s的传输速率下就只能传送2.7公里

5.3.2 ADSL 的特点

• 上行和下行带宽做成不对称的。
• 上行指从用户到 ISP，而下行指从 ISP 到用户。
• ADSL 在用户线（铜线）的两端各安装一个 ADSL 调制解调器
• 我国目前采用的方案是离散多音调 DMT (Discrete Multi-Tone)调制技术。这里的“多音调”就是“多载波”或“多子信道”的意思。

5.3.3 DMT 技术

• DMT 调制技术采用频分复用的方法，把 40 kHz 以上一直到 1.1 MHz 的高端频谱划分为许多的子信道，其中 25 个子信道用于上行信道，而 249 个子信道用于下行信道。
• 每个子信道占据 4 kHz 带宽（严格讲是 4.3125 kHz），并使用不同的载波（即不同的音调）进行数字调制。这种做法相当于在一对用户线上使用许多小的调制解调器并行地传送数据。

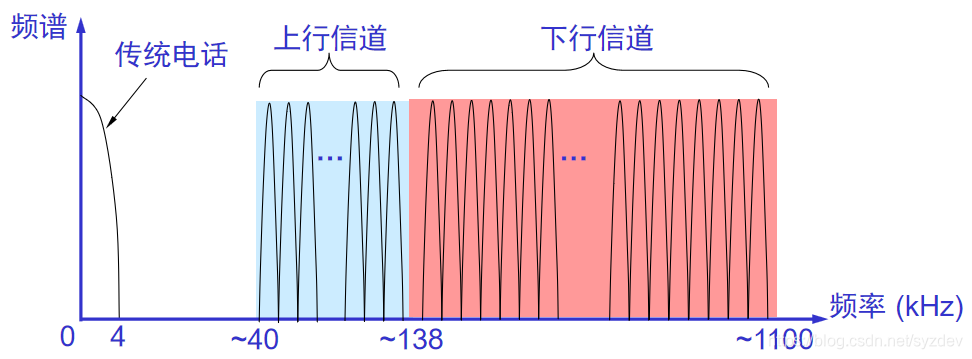

• DMT 技术的频谱分布：


5.3.4 ADSL 的数据率

1. 由于用户线的具体条件往往相差很大（距离、线径、受到相邻用户线的干扰程度等都不同），因此 ADSL 采用自适应调制技术使用户线能够传送尽可能高的数据率。
2. 当 ADSL 启动时，用户线两端的 ADSL 调制解调器就测试可用的频率、各子信道受到的干扰情况，以及在每一个频率上测试信号的传输质量。
3. ADSL 不能保证固定的数据率。对于质量很差的用户线甚至无法开通 ADSL。
4. 通常下行数据率在 32 kb/s 到 6.4 Mb/s 之间，而上行数据率在 32 kb/s 到 640 kb/s 之间。

5.3.5 ADSL 的组成

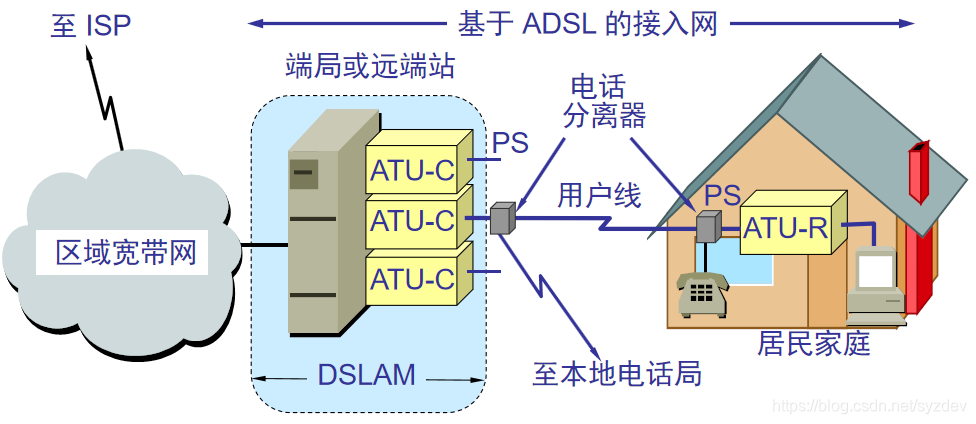

• 数字用户线接入复用器 DSLAM (DSL Access Multiplexer)
• 接入端接单元 ATU (Access Termination Unit)
• ATU-C（C 代表端局 Central Office）
• ATU-R（R 代表远端 Remote）
• 电话分离器 PS (POTS Splitter)

5.4 光纤同轴混合网 HFC (Hybrid Fiber Coax)

1. HFC 网是在目前覆盖面很广的有线电视网 CATV 的基础上开发的一种居民宽带接入网。
2. HFC 网除可传送 CATV 外，还提供电话、数据和其他宽带交互型业务。
3. 现有的 CATV 网是树形拓扑结构的同轴电缆网络，它采用模拟技术的频分复用对电视节目进行单向传输。而 HFC 网则需要对 CATV 网进行改造

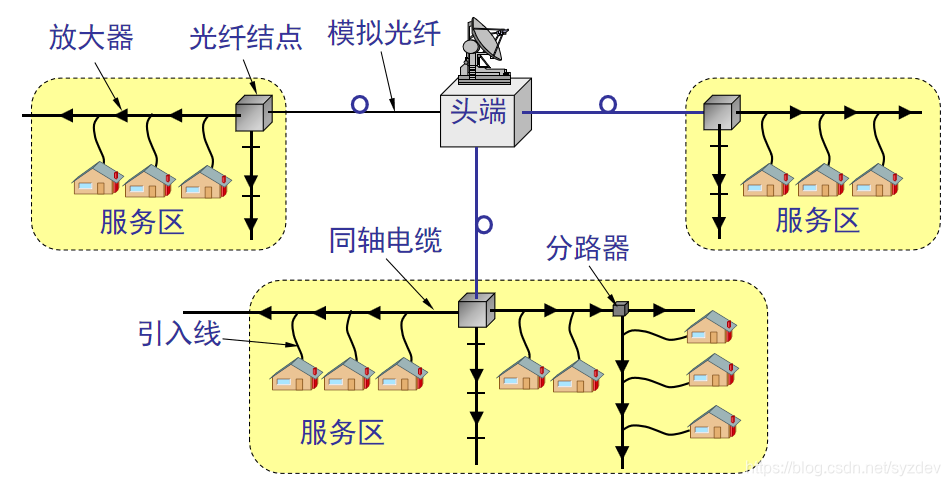

5.4.1 HFC 网采用结点体系结构

5.5 FTTx 技术

FTTx（光纤到……）也是一种实现宽带居民接入网的方案。这里字母 x 可代表不同意思

• 光纤到家 FTTH (Fiber To The Home)：光纤一直铺设到用户家庭可能是居民接入网最后的解决方法
• 光纤到大楼 FTTB (Fiber To The Building)：光纤进入大楼后就转换为电信号，然后用电缆或双绞线分配到各用户
• 光纤到路边 FTTC (Fiber To The Curb)：从路边到各用户可使用星形结构双绞线作为传输媒体
