新手入门电脑和S7 200Smart PLC 的自由口通信

最新推荐文章于 2025-04-28 12:03:13 发布
原创 最新推荐文章于 2025-04-28 12:03:13 发布 · 1.6w 阅读 · 31 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了如何使用S7 200Smart PLC进行自由口通信，包括CPU型号、通信连接步骤、自由口通信连接方法，以及使用USB转485转换器进行通信的测试过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

 随着Smart系列的推广，CN系列的CPU渐渐越来越少，越来越贵。

今天便入手一个smart系列的PLC。
具体型号：
CPU SR60
通信口有：1个485端口(即端口0），1个网口

一、通信连接
使用网线，将SR60 和 电脑连接，这样可以通过Step7 Micro/WIN Smart 软件进行编程，上传和下载。
网线连接后，通信连接设置如下：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

程序编写好，便可以下载进PLC。

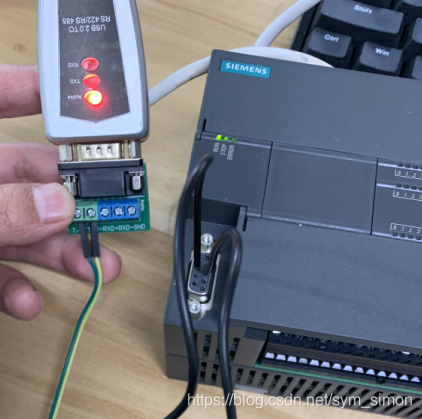

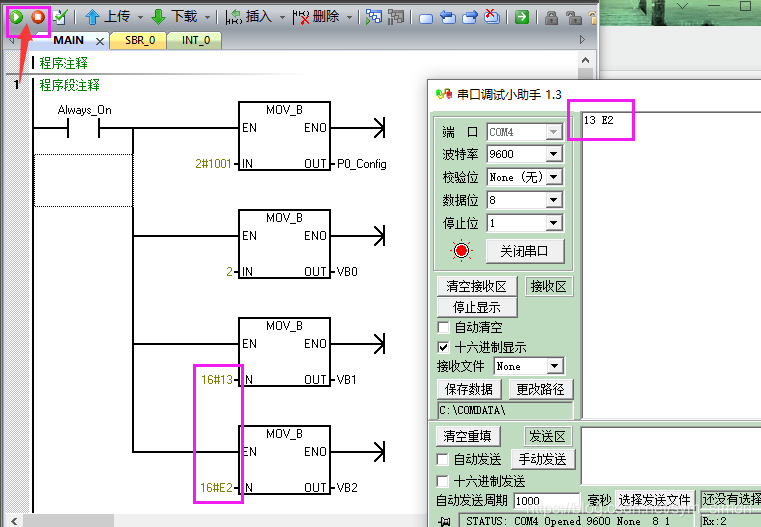

二、自由口通信连接

这个时候注意：

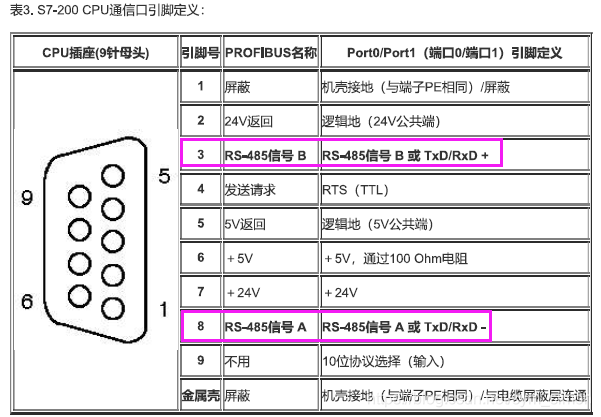

传统的 RS232转PPI电缆，以及USB转PPI电缆，对于这种带网口的CPU来说，都无法通过CPU自带的RS485（即端口0）来实现自由口通信。

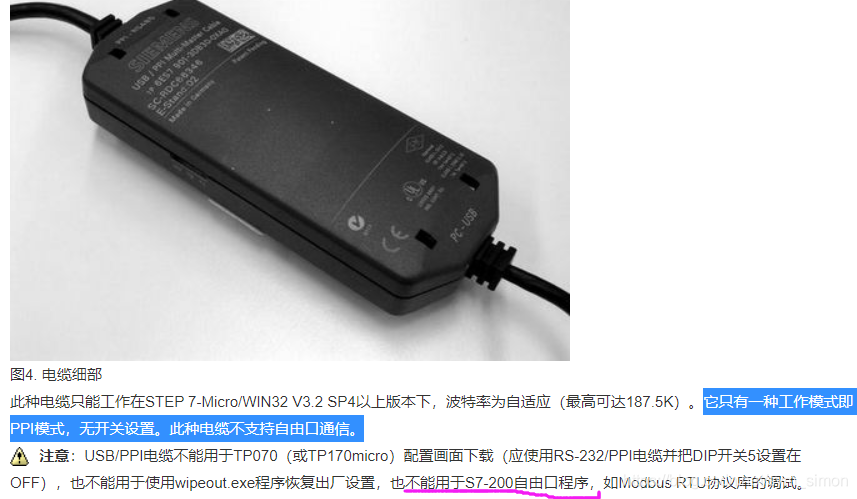

例如电缆：USB转PPI
