如何将 DFMini player MP3 模块与 Arduino 结合使用

要创建此项目，您将使用：

DFPlayer迷你MP3模块
10kΩ电阻
开关按钮
面包板
Arduino UNO
杜邦线


现在，我们将学习如何构建该项目。

什么是DF Mini Player MP3模块

DFMini Player 模块是一个小型音乐播放器。它成本低、功耗低，可再现存储卡上存储的声音。

基于此，模块可以通过独立模式进行控制，即在该模式下，只有DFMini模块、供电电池、扬声器、控制它的按钮以及存储歌曲的SD卡。

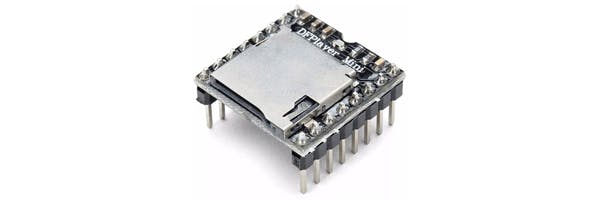

另一种控制方法是使用 Arduino 或其他控制设备。例如，Arduino 将通过串行通信与 DFMini 播放器模块发送命令。 DFMini Player 模块如图 1 所示。

图 1 - DFMini 播放器模块。

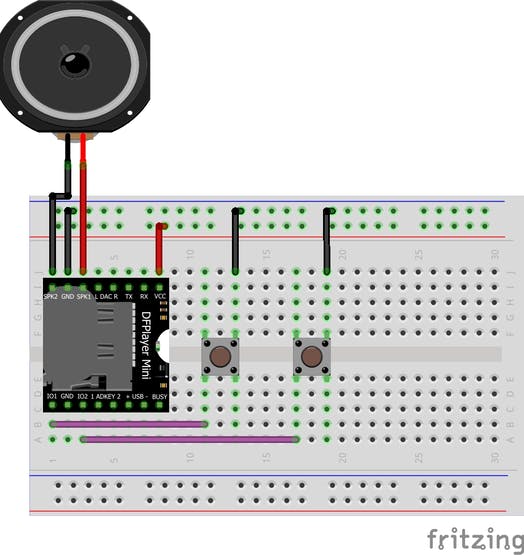

为了控制它，使用基本的独立电路非常重要。该电路如图 2 所示。

 DFMini 播放器模块的独立电路。

上面电路中显示的两个按钮用于更改音乐曲目和控制声音的音量。

连接到引脚 IO1 的按钮用于转到上一曲目并降低音量。

快速触摸，系统将返回上一首歌曲，但是，如果按下按钮超过 1 秒，系统将降低歌曲的音量。

连接到引脚 IO2 的按钮用于转到下一曲目并增加音量。
