软件要求

compare_id 必须保证可以正确读取，通过resume 打印信息查看id 读取是否成功与正确，确认OK后需要删除resume compare_id代码，避免由于频繁resume 读取id导致系统可能发生重启；
LCD 刷新率控制在50fps-65fps，须通过fps工具(com.edburnette.fps2d-1.apk) 查看实际刷新率数据，特殊情况再行处理，帧率的高低会影响：GPS、闪屏、功耗、射频等，提高或降低LCD帧率，修改PLL: params->dsi.PLL_CLOCK=202;
整机静电不通过的情况下，软件必须增加esd_check&esd_recover（通用版本IC驱动必须实现，若不同供应商若无法达到esd，由其自行解决）；

常见效果确认

Fliker （闪屏）是否存在——整屏幕背光闪、边角及灰色界面下闪烁（通过查看主界面、计算器界面等验证）
Moire（波纹）是否存在
色调差异（冷、暖色温）
亮度数据（Lux单位）、对比度数据、色彩数（65K、16K等）

配置LCM

配置LCM时先要把logo 分辨率指定正确，如： HD分辨率配置为hd720
LCM 移植完成后务必确认刷新率即帧率FPS：要求50fps-65fps，除非FAE 特别要求，否则不允许超出此范围
LCM 代码分布在lk和kernel

LK： alps/vendor/mediatek/proprietary/bootable/bootloader/lk/dev/lcm/

Kernel： alps/kernel-3.18/drivers/misc/mediatek/lcm/

范例

以晶尚10寸屏为例，首先，确认模组打样和硬件原理图管脚是否能够对应上，正确后。依据如下步骤：

保证当前工程全编译过的前提下(userdebug版本)，更改如下内容：

alps/vendor/mediatek/proprietary/bootable/bootloader/lk/project/sm6737t_66_n.mk–> CUSTOM_LK_LCM=" jd9364_dsi_vdo_js"（先把之前兼容的屏全部去掉。）

alps/kernel-3.18/arch/arm64/configs/ sm6735_66_n_debug_defconfig &&sm6735_66_n_defconfig两个文件更改内容：CONFIG_CUSTOM_KERNEL_LCM="jd9364_dsi_vdo_js" （先把之前兼容的屏全部去掉。）

并核对以下内容：

*CONFIG_LCM_HEIGHT="1280"

*CONFIG_LCM_WIDTH="800"

CONFIG_MTK_LCM=y

//在内核配置文件里直接修改会直接定死屏分辨率，不适配多种屏的方案

alps/vendor/mediatek/proprietary/bootable/bootloader/lk/dev/lcm在此目录下面单独创建一个jd9364_dsi_vdo_js文件夹，内容可以先参考相类似的屏驱动

alps/vendor/mediatek/proprietary/bootable/bootloader/lk/dev/lcm/ mt65xx_lcm_list.c增加jd9364_dsi_vdo_js定义，参考别的屏。注意定义要大写。

alps/kernel-3.18/drivers/misc/mediatek/lcm在此目录下面单独创建一个jd9364_dsi_vdo_js文件夹，内容可以先参考相类似的屏驱动,lk和kernel两个驱动文件一样

alps/kernel-3.18/drivers/misc/mediatek/lcm/mt65xx_lcm_list.增加定义，参考相类似的屏驱动。注意定义要大写。

修改驱动文件

a.将模组厂给过来的初始化代码合入lcm_initialization_setting[] = 此函数中，要按照MTK的格式，参考其他屏的配置

b.修改lcm_get_params(LCM_PARAMS *params)

{

........

params->dsi.LANE_NUM = LCM_FOUR_LANE; //4通道

params->dsi.vertical_sync_active = 10;//2 竖直同步信号

params->dsi.vertical_backporch = 20;//30

params->dsi.vertical_frontporch = 16;//20

params->dsi.horizontal_sync_active = 10;//12 水平同步信号

params->dsi.horizontal_backporch = 40;//60

params->dsi.horizontal_frontporch = 30;//60

params->dsi.PLL_CLOCK=200; //clock频率

//esd check配置,晶尚的不支持

// params->dsi.esd_check_enable = 1;

// params->dsi.customization_esd_check_enable = 1;

// params->dsi.lcm_esd_check_table[0].cmd = 0x0A;//9503v做esd-check 分别0A:9C，0B:00,0C:70

// params->dsi.lcm_esd_check_table[0].count = 1;

// params->dsi.lcm_esd_check_table[0].para_list[0] = 0x9c;

}

对应屏驱动文件中

lcm_compare_id(void){

return 1; //强制返回成功，先不管读ID

……………..

}

c.单独编译lk 和bootimages模块。以上内容保证更改正确，模组厂给的初始化是对应的,一般情况下是可以正常亮的。

如果能正常显示。进入adb shell

输入 # su

# cat /proc/cmdline

能看到加载的是对应的屏驱动。

屏正常显示后如果出现有时屏会闪动。降低时序：lcm_get_params(LCM_PARAMS * params) {

……

params->dsi.PLL_CLOCK=220; //230 改动此内容

以上如果一开机就一直花屏，屏驱动也是跑的对应的驱动，而且此板子之前有兼容其它屏，而且其它屏能够正常显示的。那么这个时候可以考虑找项目换一块屏试试，此情况模组本身的问题概率比较大。

d.正常显示之后，修改读ID部分

对应函数：lcm_compare_id(void)

{

array[0] = 0x00033700;// read id return two byte,version and id

dsi_set_cmdq(array, 1, 1);

read_reg_v2(0xDB, &buffer[0], 1);

read_reg_v2(0xDC, &buffer[1], 1);

device_id = buffer[0]<<8|buffer[1];

return (0x9504 == device_id) ? 1 : 0;

}

此部分可以找屏厂提供。为了方便看打印。将读ID函数重新在lcm_resume(void){

//最前面再次读ID

lcm_compare_id()；

……..

}

如果相同IC不同玻璃做兼容：硬件上专门有一个GPIO脚控制，两块屏接在板子上开机对应的这个脚的电压会不一样，这样才能兼容。

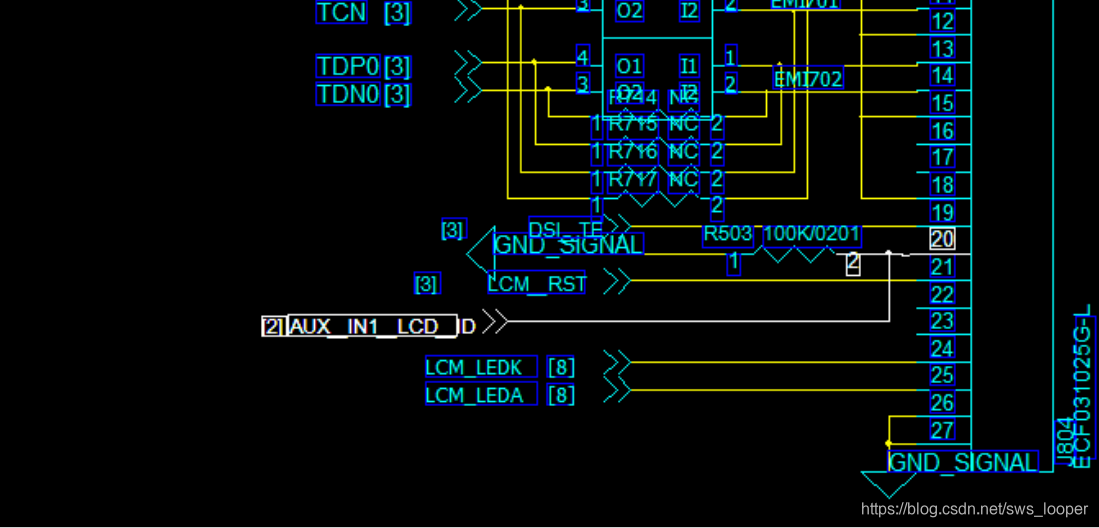

如下图AUX_IN1_LCD_ID这个管脚：

软件上修改参考如下：

static unsigned int lcm_compare_id(void)

{ res = IMM_GetOneChannelValue(AUXADC_LCM_VOLTAGE_CHANNEL,data,&rawdata);

lcm_vol = data[0]*1000+data[1]*10;

........

return ((0x9504 == device_id) && (lcm_vol>200 && lcm_vol<400)) ? 1 : 0;

}

ID电阻对应的电压值：

LCD_ID:

if (lcm_vol > 200 && lcm_vol < 500) //470k

if (lcm_vol > 500 && lcm_vol < 800) //150k

if (lcm_vol > 800 && lcm_vol < 1000) //100k

if (lcm_vol > 1000 && lcm_vol < 1300) //51k

if (lcm_vol < 200)) //NULL

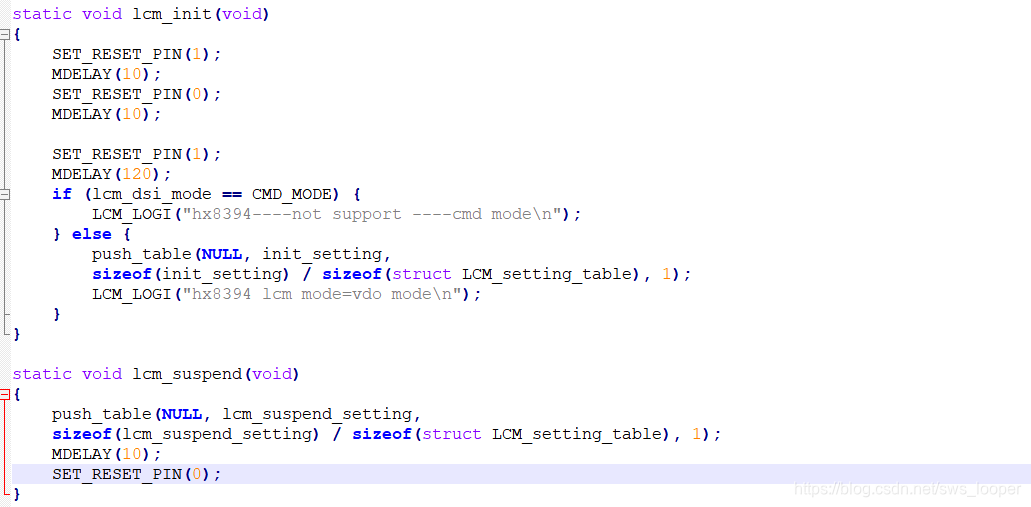

e.屏需要在休眠RST脚置低，唤醒时置高（避免可能的电源不稳的问题）
