Android自定义View(一)__坐标系

本文详细介绍了Android中的屏幕坐标系及控件坐标系,并对比了它们与数学中常见坐标系的区别。此外,还解释了MotionEvent中get与getRaw方法的区别及其应用场景。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

*屏幕坐标系和数学中的坐标系的区别

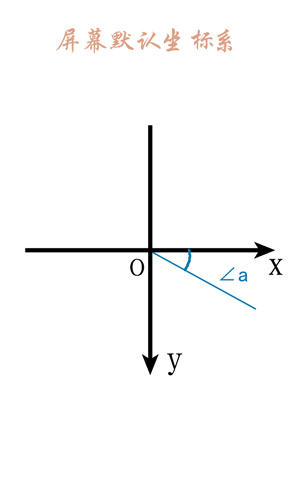

由于Android定义屏幕左上角为坐标原点 , 向右为x轴增大方向 , 向下为y轴增大方向 , 所以在手机屏幕上的坐标系与数学中常见的坐标系是稍微有点差别的,详情如下图:

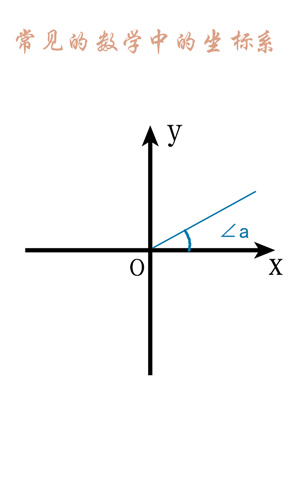

Android屏幕坐标系 - - - - - -> > > 数学中的坐标系


实际手机的坐标系如下图所示 (黄色区域是手机屏幕)


手机坐标图

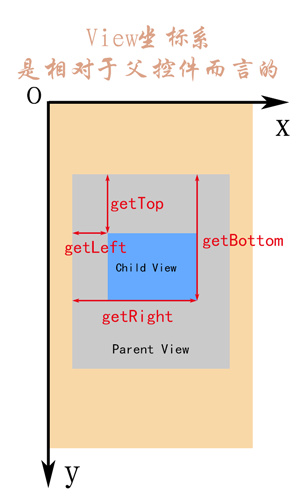

* 控件(View)的坐标系


View的坐标系统是相对于父控件而言的

  getTop();       //获取子View左上角距父View顶部的距离
  getLeft();      //获取子View左上角距父View左侧的距离
  getBottom();    //获取子View右下角距父View顶部的距离
  getRight();     //获取子View右下角距父View左侧的距离
  • 1
  • 2
  • 3
  • 4

如下图所示:

View坐标系

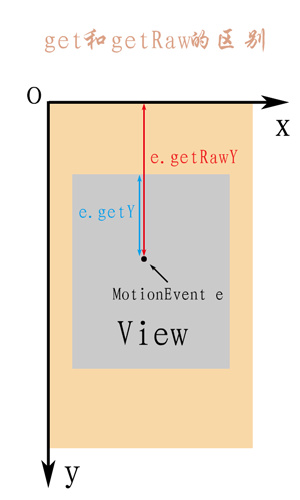

*MotionEvent中 get 和 getRaw 的区别

    event.getX();       //触摸点相对于其所在组件坐标系的坐标
    event.getY();

    event.getRawX();    //触摸点相对于屏幕默认坐标系的坐标
    event.getRawY();
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6

如下图所示:
这里写图片描述


到此Android自定义view坐标系的内容介绍完了,谢谢!
