本文详细介绍了WebGL中的线框模式，包括三角形、四边形和草图三种显示方式，解释了如何通过代码实现不同的线框模式，并展示了各种模式下的模型效果。

nannan

线框模式是模型填充风格的一种，主要包括三角形模式、四边形模式和草图模式三种显示。

三角形模式显示模型最原始的三角网形式，保留原有所有细节。
四边形模式和草图模式只显示了模型形状，草图模式模型边缘较粗糙。

下面来看其在WebGL里的主要代码：

1.设置模型填充风格：

 layer.style3D.fillStyle = Cesium.FillStyle.WireFrame; // 线框模式

2.S3M图层模型线框模式的主要代码：

 wireframeMode: function (val) {
                        switch (val) {
                            case 'triangle':
                                layer.wireFrameMode = Cesium.WireFrameType.Triangle; // 三角形线框模式
                                break;
                            case 'quad':
                                   layer.wireFrameMode = Cesium.WireFrameType.Quad; // 四边形线框模式
                                   break;
                            case 'sketch':
                                layer.wireFrameMode = Cesium.WireFrameType.Sketch; // 草图线框模式
                                break;
                            default:
                                break;
                        }
                        layer.refresh();
                    }

3.结果图如下：

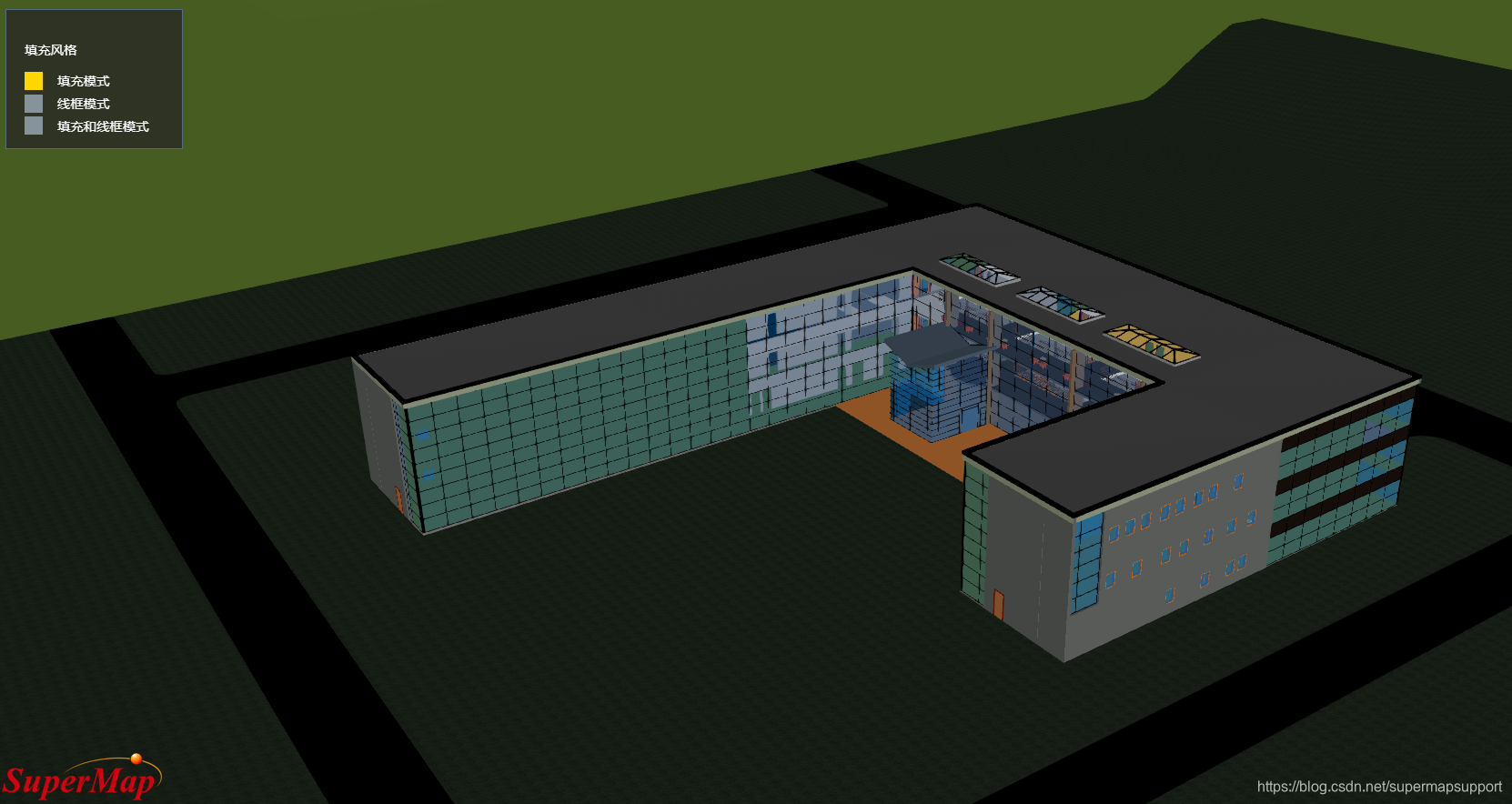

（1）原图：

在这里插入图片描述

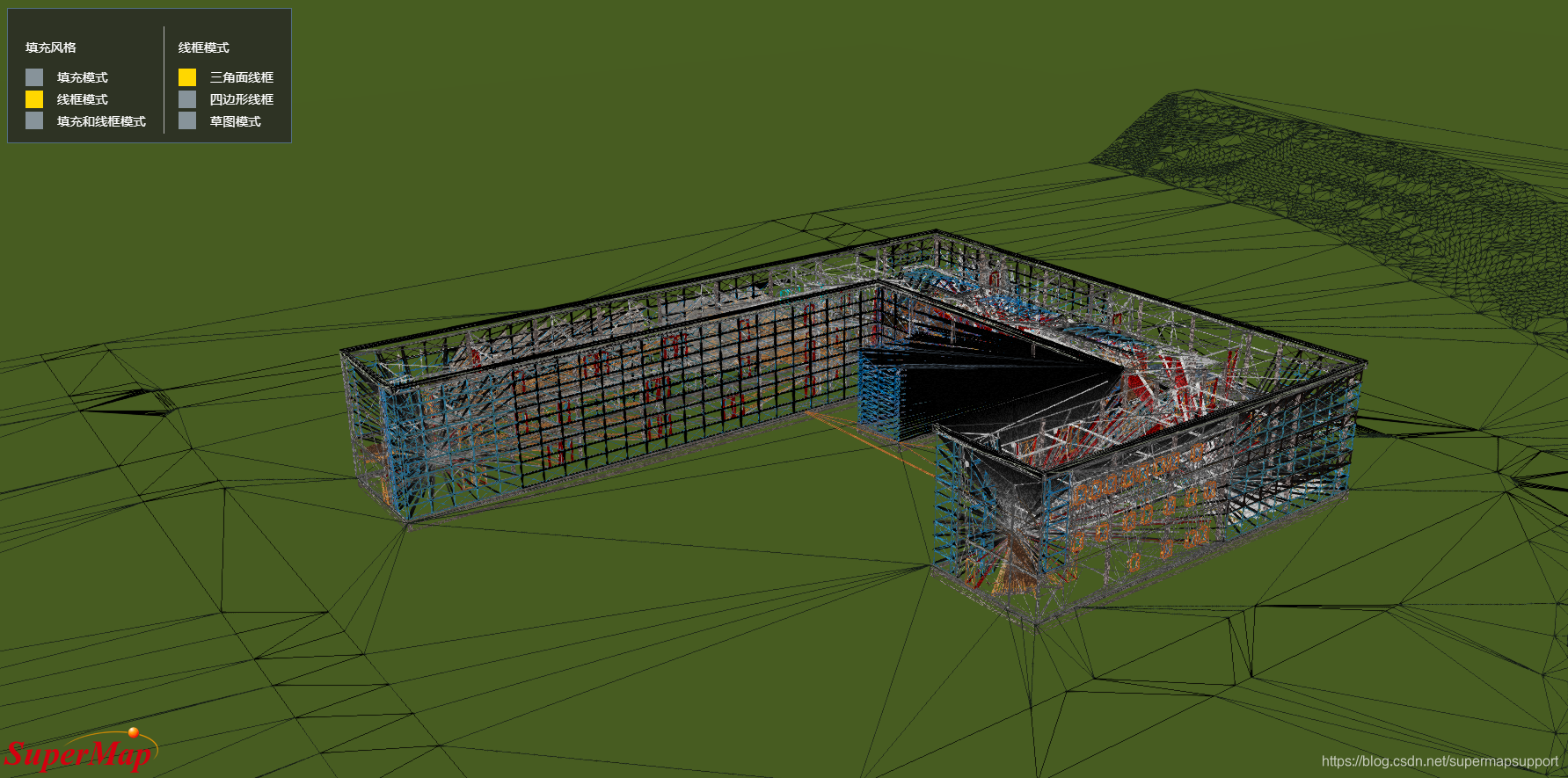

（2）三角形线框模式：

在这里插入图片描述

（3）四边形线框模式：

在这里插入图片描述

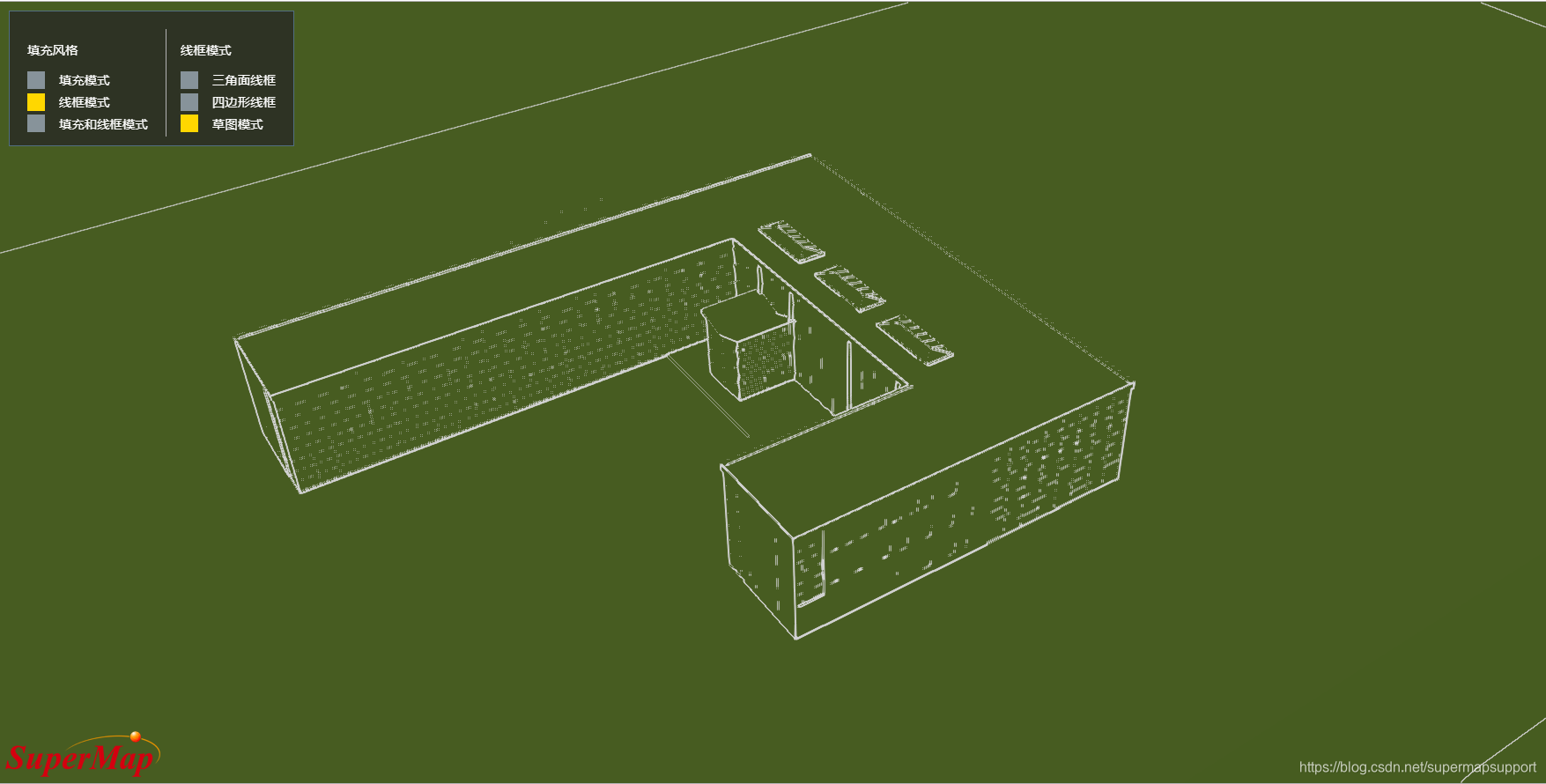

（4）草图线框模式：

在这里插入图片描述
注：具体的代码及效果可以参考 SuperMap iClient3D for WebGL 在线示范程序，范例地址：
http://support.supermap.com.cn:8090/webgl/examples/editor.html#wireframe
