实验6 轻触开关按键模块实验

【实验介绍】

在Arduino Uno控制电路板上已经在D13上集成了LED显示，所以只需要一个按钮模块就可以构建一个简单的电路来使LED点亮，按键模块是我们使用最为频繁的一个电子部件，内部由一对轻触拨盘构成，当按下闭合导通，松开时自动弹开断开。

【实验组件】

● Arduino Uno主板* 1

● USB数据线*1

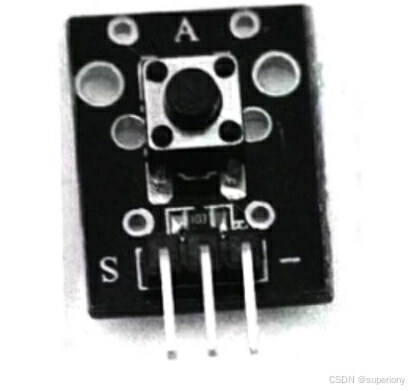

● 按钮模块* 1

● 面包板* 1

● 9V方型电池*1

● 跳线若干

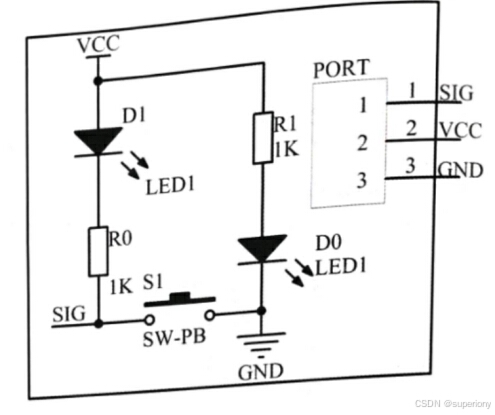

【实验原理】

由于LED已连接到引脚13,只需将按钮模块连接到数字引脚7.当按钮模块识别感应按钮按下信号时，LED将亮起。否则它会关闭。

【实验内容】

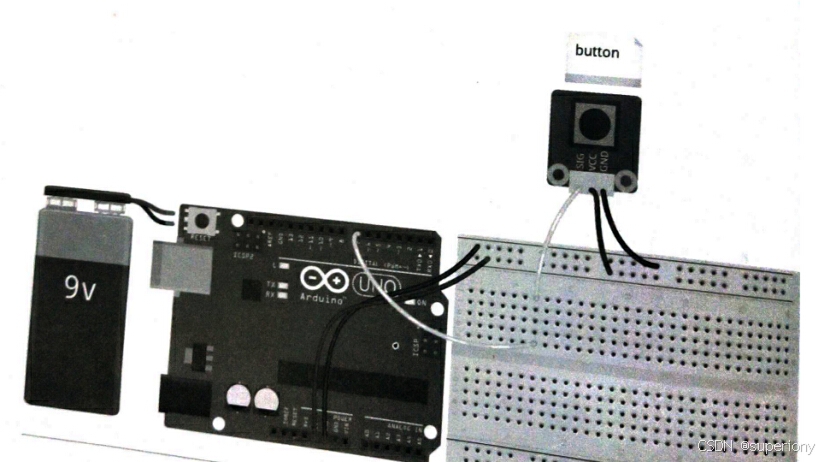

第一步：建立电路

第二步：程序

第三步：编译

第四步：将程序上传至Arduino Uno板

代码如下：

//Turns on
