ADC芯片直流分量影响

最新推荐文章于 2025-12-18 22:35:24 发布

原创最新推荐文章于 2025-12-18 22:35:24 发布 · 782 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#fpga开发

ADC芯片直流分量说明

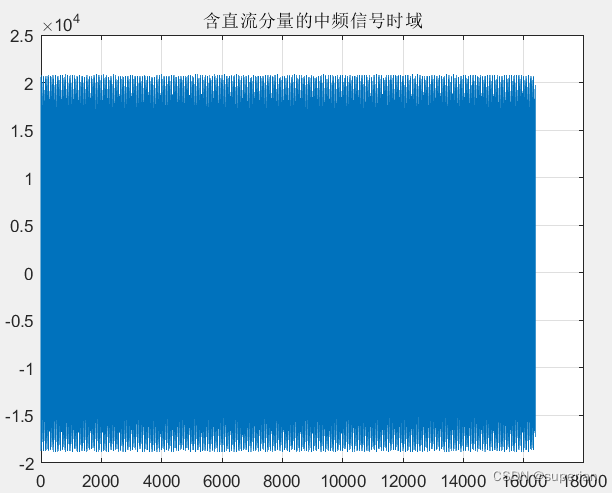

ADC芯片直流偏置不可能完美，一定会有直流分量。AD9172为例，16bit偏移二进制量化，直流分量可能达到1000左右。

在这里插入图片描述

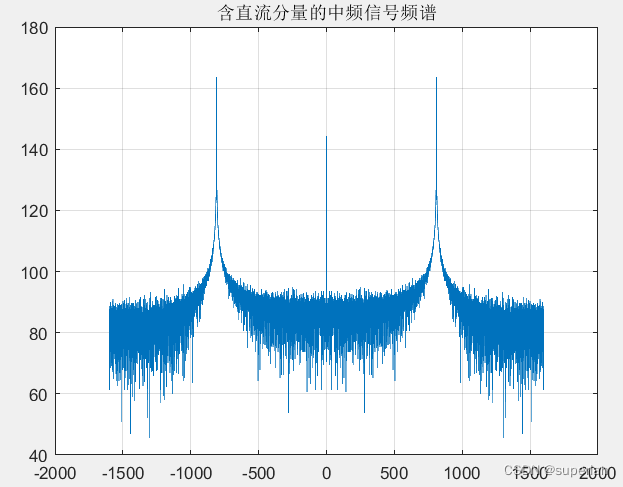

对应信号频谱如下图所示。中频信号为810MHz。

进行数字下变频和低通滤波

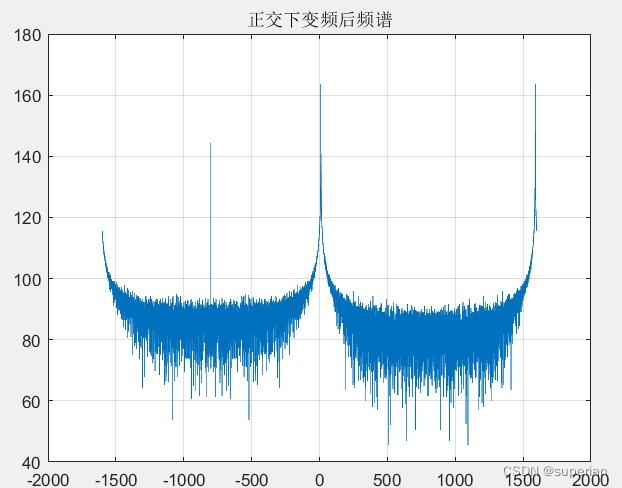

先进行正交数字下变频。
在这里插入图片描述

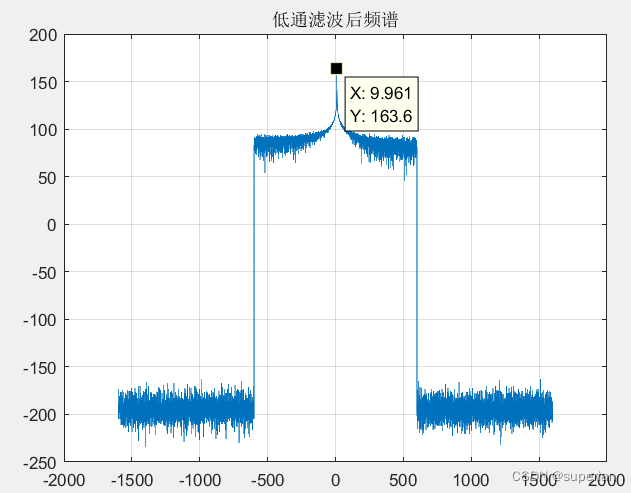

再进行低通滤波。

可以看到直流分量在-800MHz处被滤掉了。

再进行数字上变频，看DAC输出信号

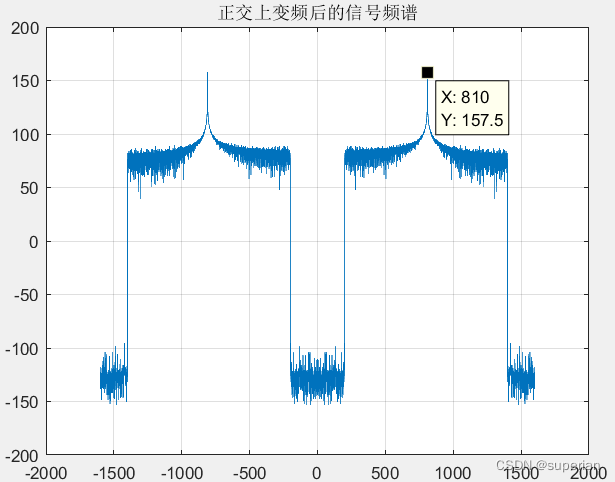

上面信号再进行数字正交上变频，可以看到无其他直流信号。
在这里插入图片描述

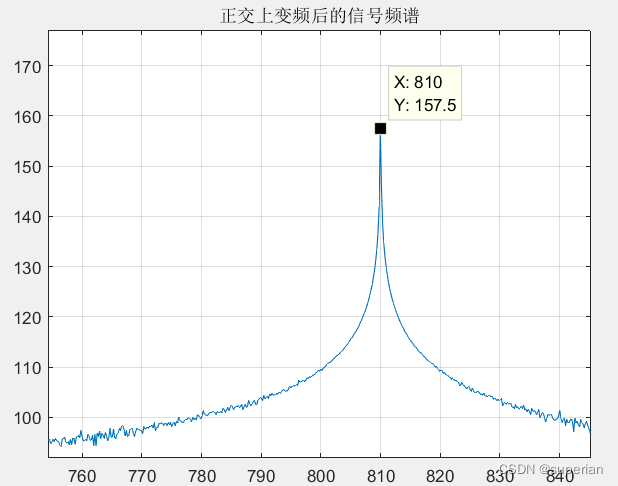

进行局部放大，可以看到800MHz处也无点频信号。
