python 画图--饼图

这是python画图系列第三篇--饼图

画饼图用到的方法为：

matplotlib.pyplot.pie()

参数为：

pie(x, explode=None, labels=None,
    colors=('b', 'g', 'r', 'c', 'm', 'y', 'k', 'w'),
    autopct=None, pctdistance=0.6, shadow=False,
    labeldistance=1.1, startangle=None, radius=None,
    counterclock=True, wedgeprops=None, textprops=None,
    center = (0, 0), frame = False )

参数说明：

x       (每一块)的比例，如果sum(x) > 1会使用sum(x)归一化
labels  (每一块)饼图外侧显示的说明文字
explode (每一块)离开中心距离
startangle  起始绘制角度,默认图是从x轴正方向逆时针画起,如设定=90则从y轴正方向画起
shadow  是否阴影
labeldistance label绘制位置,相对于半径的比例, 如<1则绘制在饼图内侧
autopct 控制饼图内百分比设置,可以使用format字符串或者format function
        '%1.1f'指小数点前后位数(没有用空格补齐)
pctdistance 类似于labeldistance,指定autopct的位置刻度
radius  控制饼图半径

返回值:
如果没有设置autopct,返回(patches, texts)
如果设置autopct,返回(patches, texts, autotexts)
patches -- list --matplotlib.patches.Wedge对象

texts autotexts -- matplotlib.text.Text对象

下面是一个简单的示例：

# -*- coding: utf-8 -*-
import numpy as np
import matplotlib.mlab as mlab
import matplotlib.pyplot as plt
labels=['China','Swiss','USA','UK','Laos','Spain']
X=[222,42,455,664,454,334]

fig = plt.figure()
plt.pie(X,labels=labels,autopct='%1.2f%%') #画饼图（数据，数据对应的标签，百分数保留两位小数点）
plt.title("Pie chart")


plt.show()
plt.savefig("PieChart.jpg")

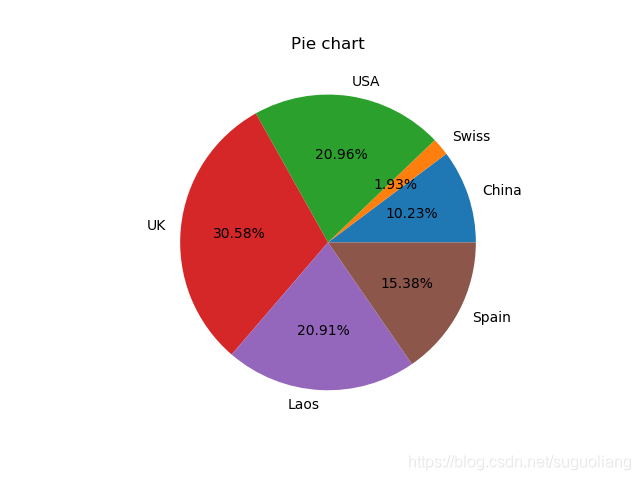

下面是结果：

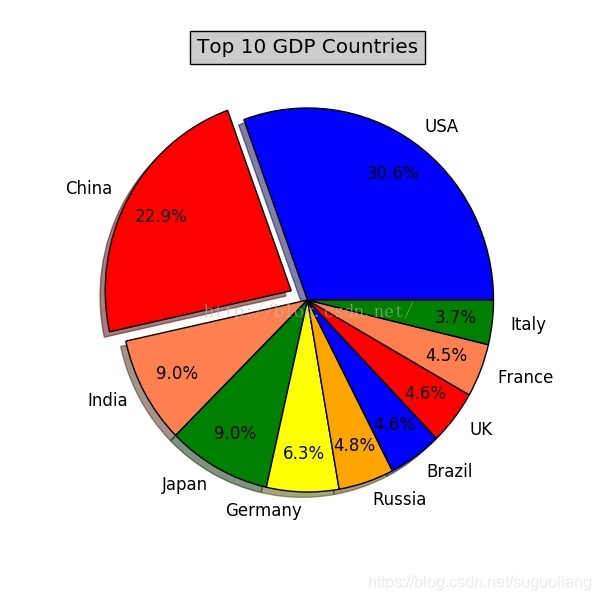

下面是另一个示例：

# -*- coding: utf-8 -*-
import numpy as np
import matplotlib.pyplot as plt
import matplotlib as mpl

def draw_pie(labels,quants):
    # make a square figure
    plt.figure(1, figsize=(6,6))
    # For China, make the piece explode a bit
    expl = [0,0.1,0,0,0,0,0,0,0,0]   #第二块即China离开圆心0.1
    # Colors used. Recycle if not enough.
    colors  = ["blue","red","coral","green","yellow","orange"]  #设置颜色（循环显示）
    # Pie Plot
    # autopct: format of "percent" string;百分数格式
    plt.pie(quants, explode=expl, colors=colors, labels=labels, autopct='%1.1f%%',pctdistance=0.8, shadow=True)
    plt.title('Top 10 GDP Countries', bbox={'facecolor':'0.8', 'pad':5})
    plt.show()
    plt.savefig("pie.jpg")
    plt.close()

# quants: GDP

# labels: country name

labels   = ['USA', 'China', 'India', 'Japan', 'Germany', 'Russia', 'Brazil', 'UK', 'France', 'Italy']

quants   = [15094025.0, 11299967.0, 4457784.0, 4440376.0, 3099080.0, 2383402.0, 2293954.0, 2260803.0, 2217900.0, 1846950.0]

draw_pie(labels,quants)
