逻辑分析仪简单实用

最新推荐文章于 2025-07-25 09:38:33 发布
原创 最新推荐文章于 2025-07-25 09:38:33 发布 · 2k 阅读 · 12 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

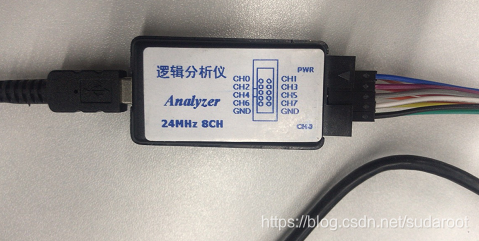

听人说，淘宝二十多块钱买的山寨逻辑分析仪很实用。我也试试



首先去正品官网下载最新版saleae logic软件

https://www.saleae.com/downloads/

下载完成后默认安装。



测试：

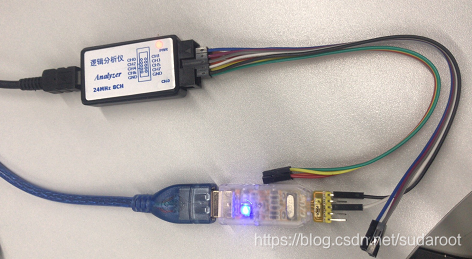

使用串口调试助手的TX接到逻辑分析仪的通道6，且共地。

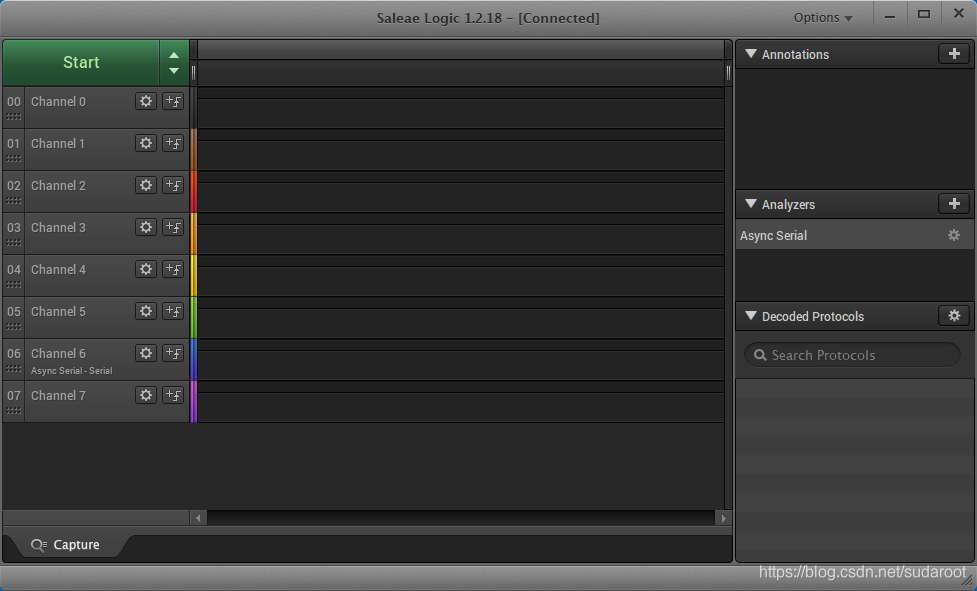

打开saleae logic软件，把逻辑分析仪接到电脑USB，软件会自动识别。

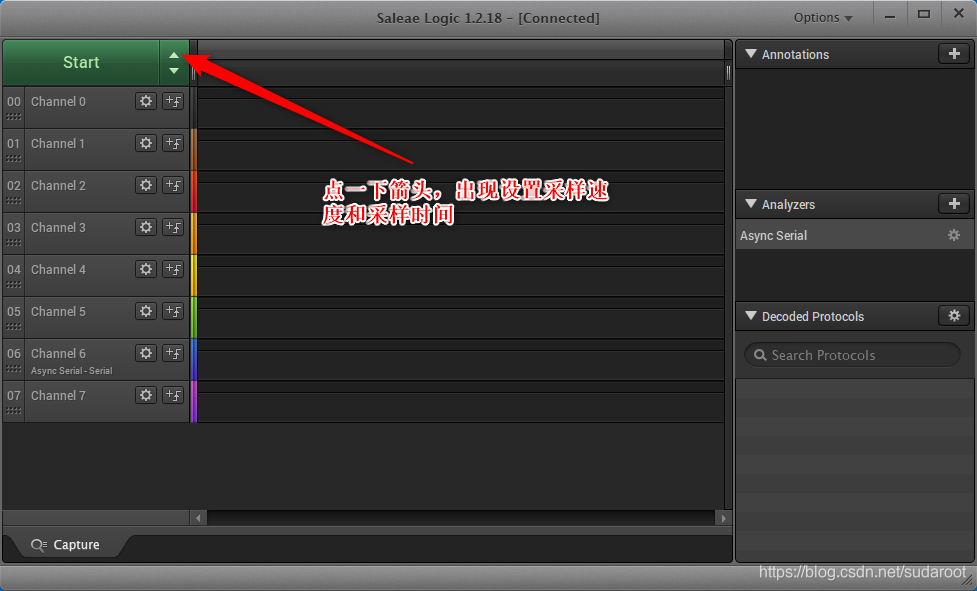

设置采样

设置采样速度为12ms/S，最大时间为20s
