【Altium Designer】如何导出gerber文件

写在前面

AD软件版本：22.2.1
gerber文件输出共有两部分：
1、Gerber Files:铜皮 和 外形分别导出
2、Nc Drill Files
分3次导出

Gerber Files 导出2次

1. 设定原点

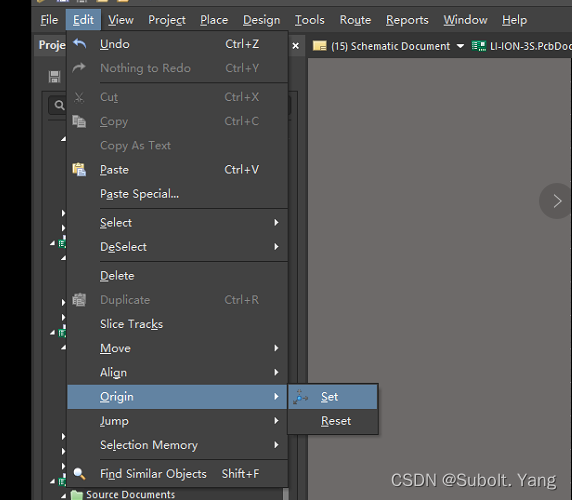

   ** Edit->Origin->Set**
   一般板边左下角为原点，可以根据自己板子形状确定

2. 导出gerber文件
   铜皮导出：

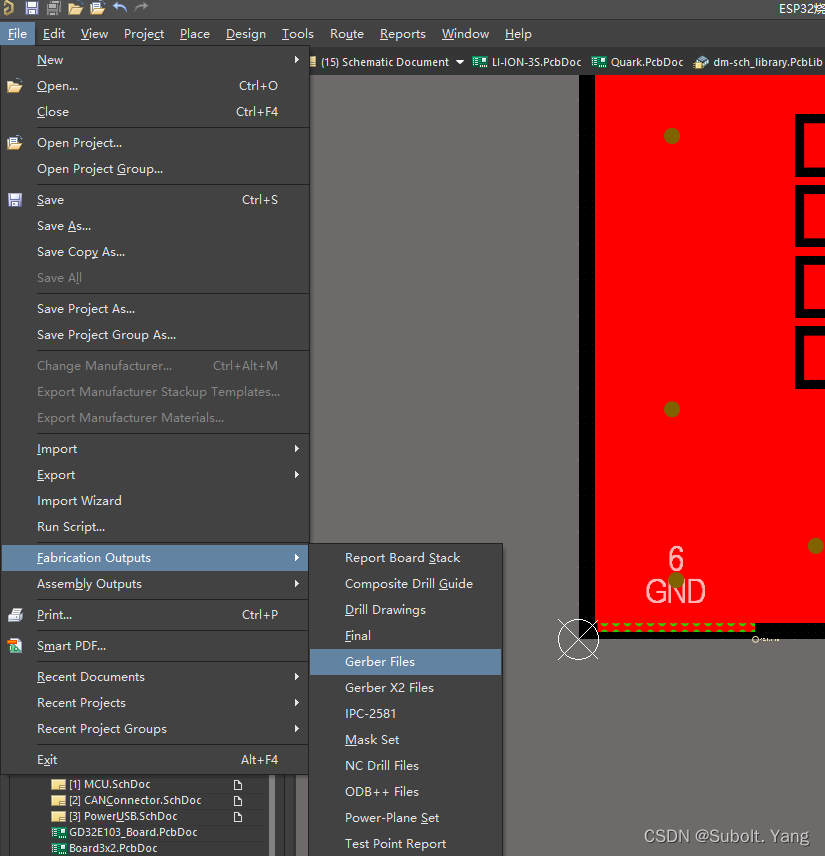

   File->Fabrication Outputs->Gerber Files

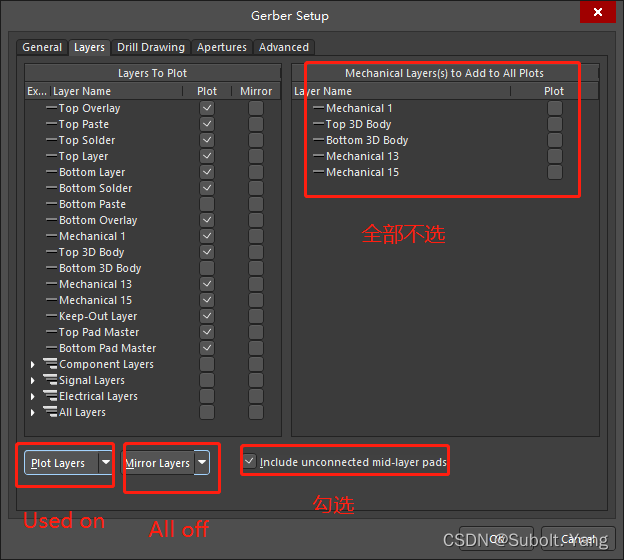

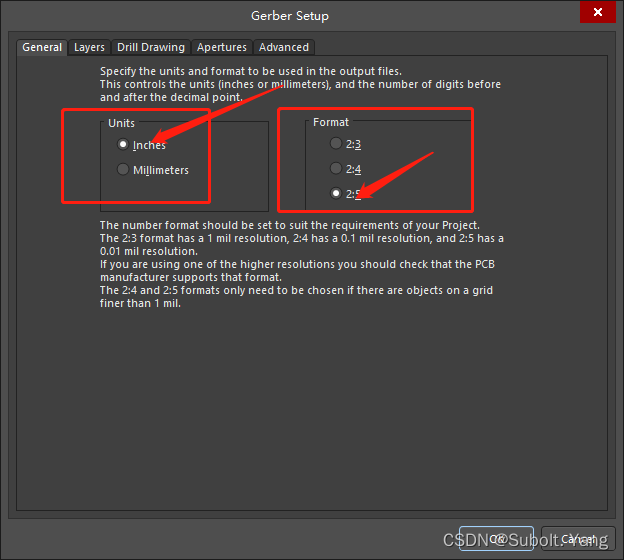

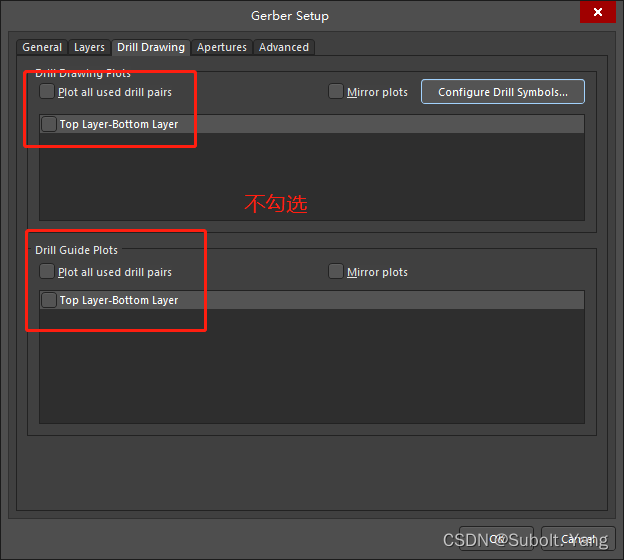

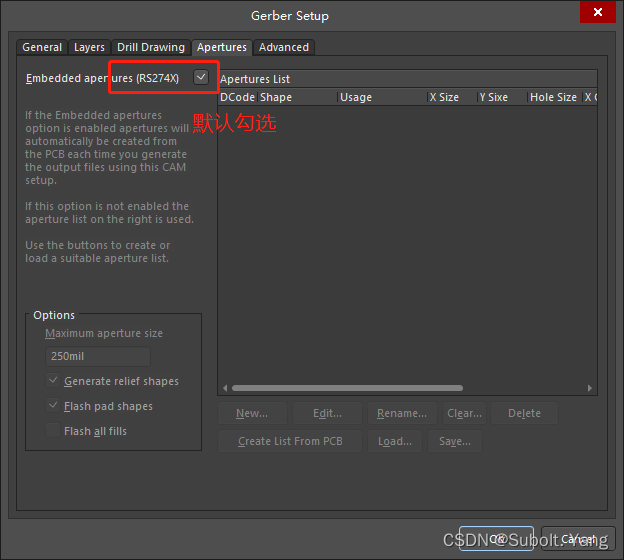

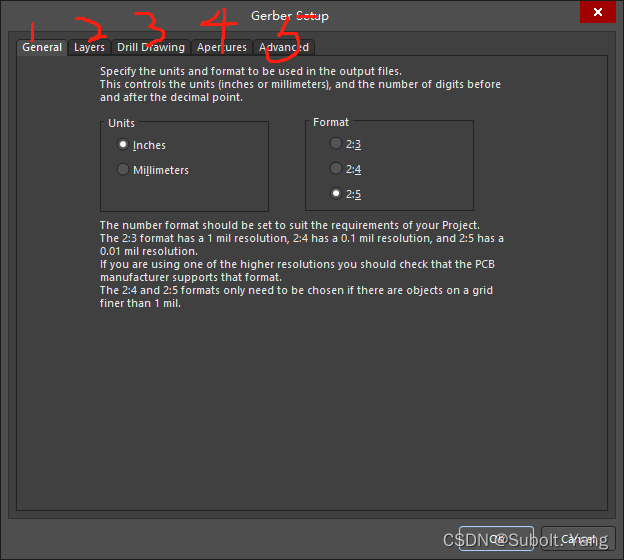

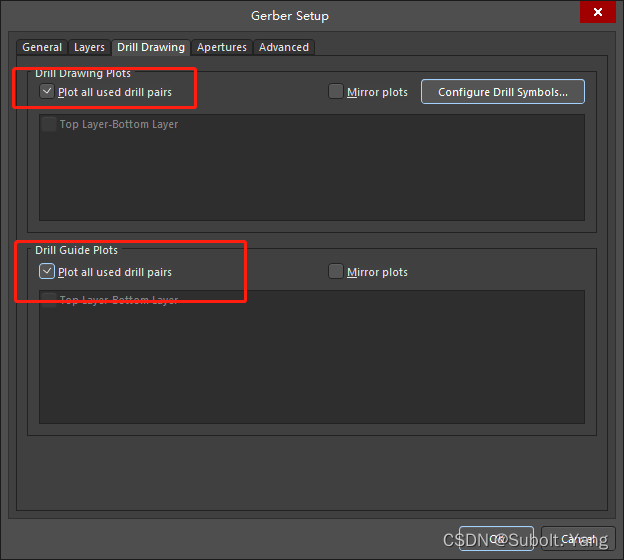

   设置导出参数






   点击ok，弹出 cam 文件无需保存
   外形导出
   File->Fabrication Outputs->Gerber Files

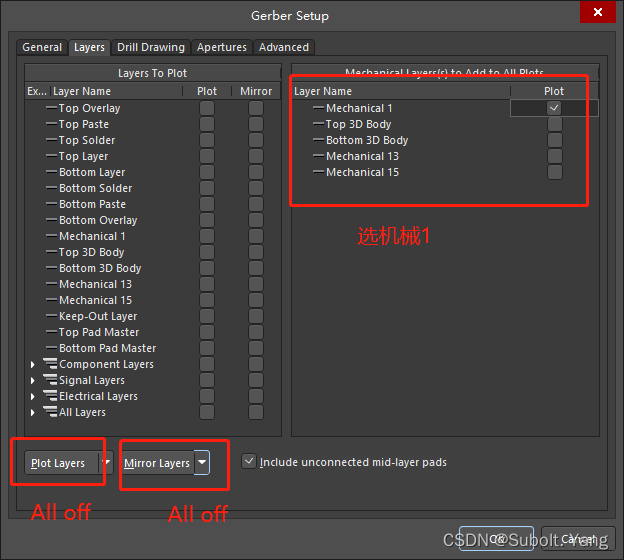

   修改设置


   点击ok，完成导出。

Nc Drill Files 导出1次

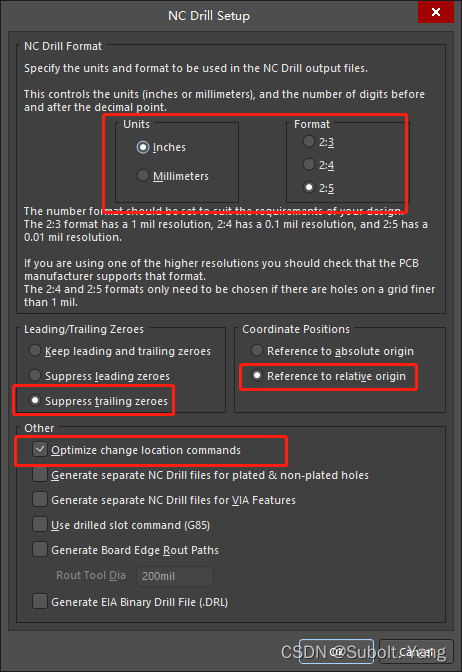

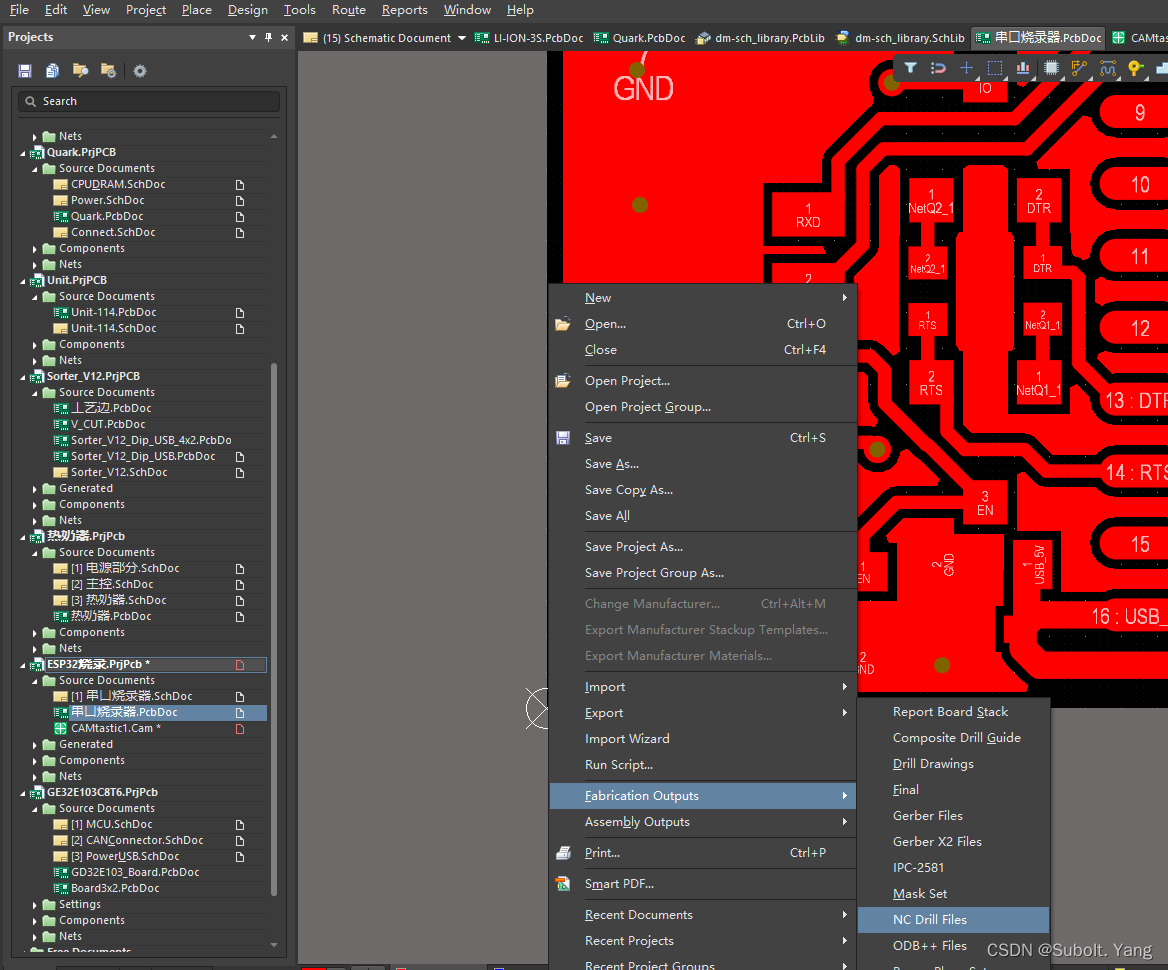

File->Fabrication Outputs->Nc Drill Files

进入后设置与前面保持一致

点击ok后，弹窗一直点击ok，直到文件导出。弹出的cam文件无需保存。

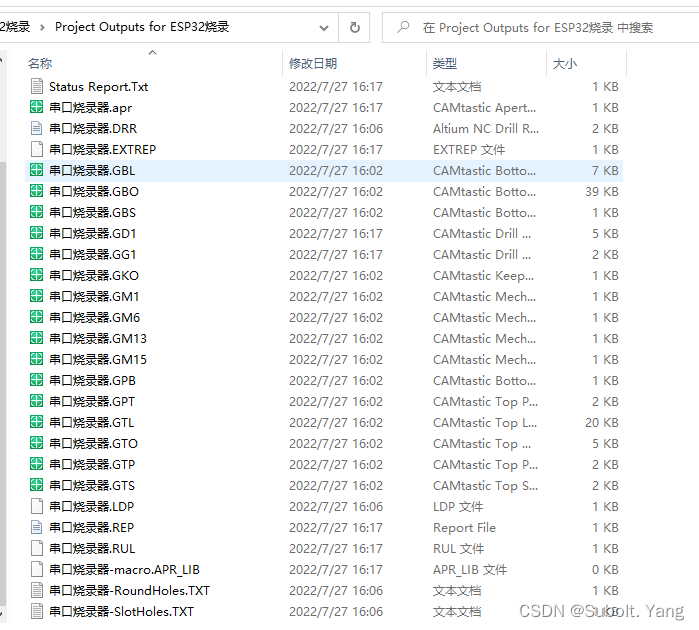

到此，PCB加工文件已经全部完成导出。将如下目录文件打包给pcb加工即可：
如果有叠层阻抗需求需要单独列出一个txt文件进行说明。
