S32DS中.ld（链接）文件学习

一、.ld文件作用

程序代码（.s 和 .c）源文件会经过预编译、编译、汇编、链接最后生成目标可执行文件，.ld文件是作用在链接过程。

链接的作用是：

1. 合并各个.obj文件的section，合并符号表，进行符号解析；

1. 符号地址重定位；

1. 生成可执行文件。

linker_flash.ld：Flash和SRAM内存分配，为Flash构建目标分配代码段和数据段；

linker_ram.ld：SRAM内存分配，为RAM构建目标分配代码段和数据段。

可以利用.ld文件将函数和变量放置到自定义的地址中。

二、文件讲解

1.常用关键词介绍

ENTRY命令：运行一个程序时第一个被执行到的指令的"入口点"。

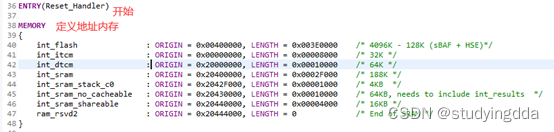

MEMORY命令：内存块配置命令，一个连接脚本最多一个’MEMORY’命令。

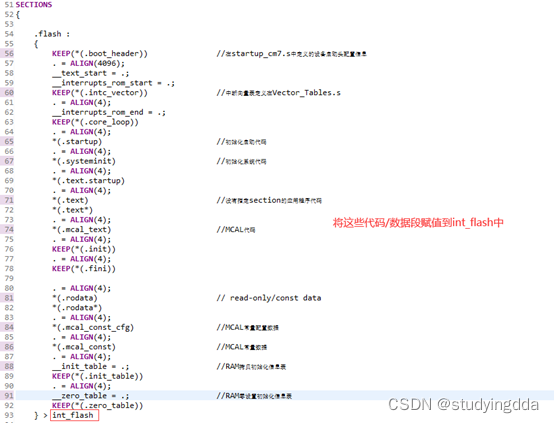

SECTIONS命令：’段’命令，段中又包含多个’节’， SECTIONS命令告诉连接器如何把输入节映射到输出节, 如何把输入节放入到内存中。

KEEP()命令：防止垃圾收集机制把这个节排除在外，同时保证向量表在段中的位置处于最顶端。

ALTGN命令：以多少位对齐，例如ALTGN(4)表示以4位对齐。

.命令：一个点“.”可以用来获取当前内存地址。

*：‘’是一个通配符，可以与所有文件名匹配。例如表达式(.text)表示所有输入文件的.text输入段。

2..ld文件解析

按照常用关键词去解析.ld文件内容即可。

三、指定地址操作

注：无法直接将变量或函数直接存到绝对地址（指定地址语法见下），如：

__attribute__ ((at (0x10000000))) uint32_t value = 0x01;

会出现此警告：

表示‘at’后面的指定地址方式不支持，因此忽略掉了。

指定变量地址支持的语法语法：

__attribute__ ((section (".SectionName"))) uint32_t value=0x01;

因此需要自定义一个节用来存放变量或函数。

1.指定地址语法

1）将变量存放指定地址的语法（例如将变量‘uint32_t value’存放到‘standby_ram_data’节中）：

__attribute__ ((section (".standby_ram_data"))) uint32_t value=0x01;

编译后.map文件：

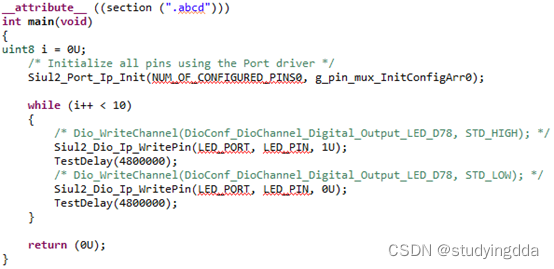

2）将函数存放指定地址的语法（例如将函数‘main’存放到‘abcd’节中）：

编译后.map文件：

2.自定义节

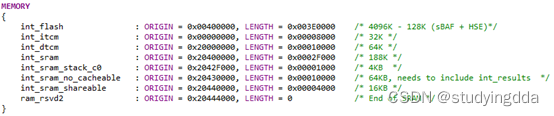

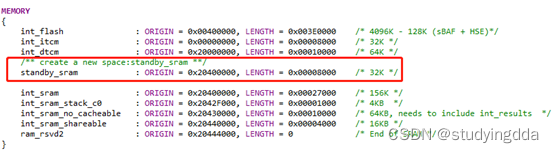

在linker_flash.ld文件中将int_sram拆分出一段并命名为standby_sram：

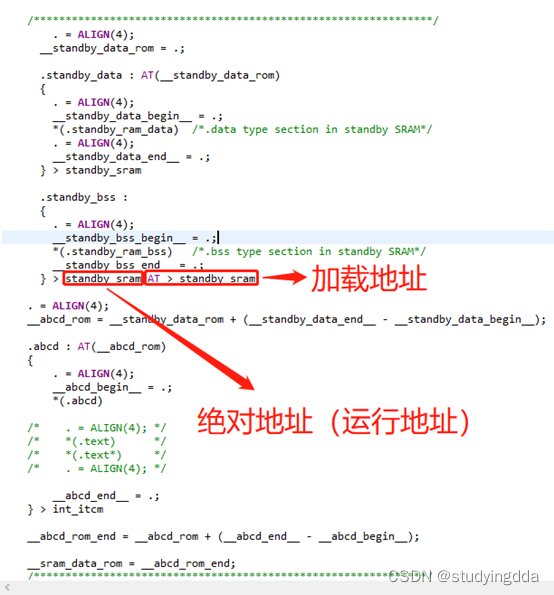

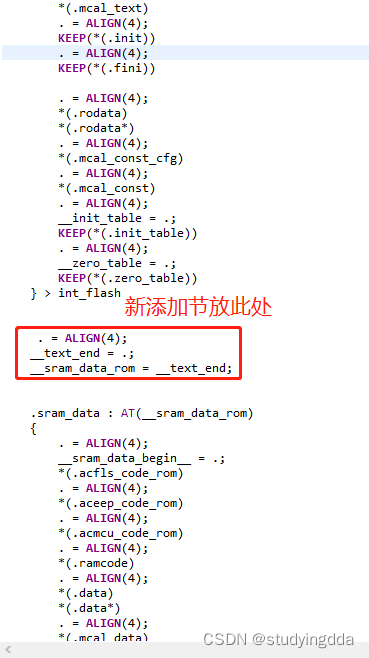

在sections{}中编写新的节

编译后在.map文件中能够看到自定义的节：

3.操作演示

在main.c文件中定义变量：

uint32_t value0 = 0x01;
uint32_t value1 = 0x02;
uint32_t zero0 = 0;
uint32_t zero1 = 1;

将初始值不为‘0’的变量放入‘standby_ram_data’节，初始值为‘0’的变量放入‘standby_ram_bss’节。

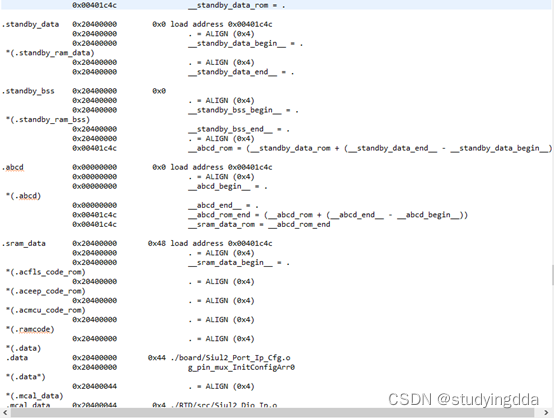

编译后.map文件：

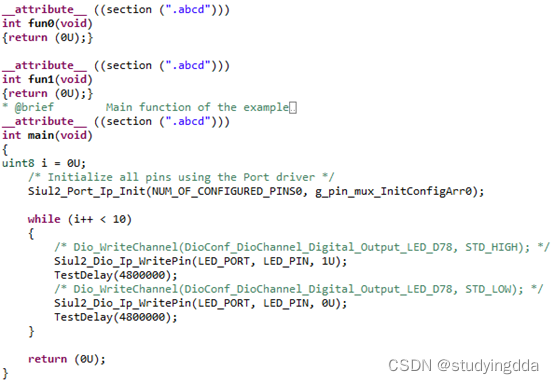

在maun.c文件中定义函数：

int fun0(void)
{
    return (0U);
}
int fun1(void)
{
    return (0U);
}

将‘main()’、‘fun0()’、‘fun1()’放入‘abcd’节。

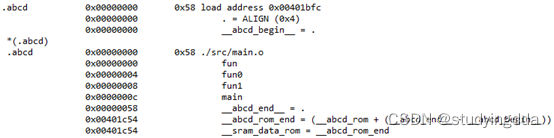

编译后.map文件：
