#ifndef __LED_H
#define __LED_H
#include "nrf52840.h"
#define LED_0 NRF_GPIO_PIN_MAP(0,13)
#define LED_1 NRF_GPIO_PIN_MAP(0,14)
#define LED_2 NRF_GPIO_PIN_MAP(0,15)
#define LED_3 NRF_GPIO_PIN_MAP(0,16)
void LED_Init(void);
void LED1_Open(void);
void LED1_Close(void);
void LED1_Toggle(void);
void LED2_Open(void);
void LED2_Close(void);
void LED2_Toggle(void);
void LED3_Open(void);
void LED3_Close(void);
void LED3_Toggle(void);
#endif /* __LED_H */
led.c文件
#include "nrf52840.h"
#include "nrf_gpio.h"
#include "led.h"
#include <stdio.h>
/*
#define ITM_PORT8(n) (*(volatile unsigned char *)(0xe0000000 + 4*(n)))
#define ITM_PORT16(n) (*(volatile unsigned short *)(0xe0000000 + 4*(n)))
#define ITM_PORT32(n) (*(volatile unsigned long *)(0xe0000000 + 4*(n)))
#define DEMCR (*(volatile unsigned long *)(0xE000EDFC))
#define TRCENA 0X01000000
int fputc(int ch, FILE *f)
{
if(DEMCR & TRCENA)
{
while(ITM_PORT32(0) == 0);
ITM_PORT8(0) = ch;
}
return ch;
}
*/
void LED_Init(void)
{
// Configure LED-pins as outputs
nrf_gpio_cfg_output(LED_0);
nrf_gpio_cfg_output(LED_1);
nrf_gpio_cfg_output(LED_2);
}
void LED1_Open(void)
{
nrf_gpio_pin_clear(LED_0);//设置低电平
}
void LED1_Close(void)
{
nrf_gpio_pin_set(LED_0);//高电平
}
void LED1_Toggle(void)
{
nrf_gpio_pin_toggle(LED_0);
}
void LED2_Open(void)
{
nrf_gpio_pin_clear(LED_1);
}
void LED2_Close(void)
{
nrf_gpio_pin_set(LED_1);
}
void LED2_Toggle(void)
{
nrf_gpio_pin_toggle(LED_1);
}
void LED3_Open(void)
{
nrf_gpio_pin_clear(LED_2);
}
void LED3_Close(void)
{
nrf_gpio_pin_set(LED_2);
}
void LED3_Toggle(void)
{
nrf_gpio_pin_toggle(LED_2);
}
二、代码解析（有些地方看文档不懂，是本人胡乱解析的，不对别喷，谢谢！）
1.NRF_GPIO_PIN_MAP是一个带参数的宏，在nrf_gpio.h中定义如下：
#define NRF_GPIO_PIN_MAP(port, pin) (((port) << 5) | ((pin) & 0x1F))其用途是把端口号与引脚号映射成nrf_gpio函数能理解的值。在 Nordic 的 nRF 系列芯片里，
GPIO 引脚通常用一个 32 位整数来表示，这个整数融合了端口号和引脚号的信息。
(port) << 5) | ((pin) & 0x1F)：使用按位或操作符将移位后的端口号和引脚号组合起来，从而得到一个唯一的整数值，该值可被nrf_gpio函数使用。为了以后看的时候省一点时间，下面用图表说明一下，比如端口号port=0xb(二进制为1011),存储形式如下：
__STATIC_INLINE void nrf_gpio_cfg_output(uint32_t pin_number)
{
nrf_gpio_cfg(
pin_number,
NRF_GPIO_PIN_DIR_OUTPUT,
NRF_GPIO_PIN_INPUT_DISCONNECT,
NRF_GPIO_PIN_NOPULL,
NRF_GPIO_PIN_S0S1,
NRF_GPIO_PIN_NOSENSE);
}
这个函数传入要设置的引脚编号，再通过nrf_gpio_cfg函数对该引脚进行设置。
__STATIC_INLINE：这是一个预处理宏，其作用是将函数定义为静态内联函数。静态函数意味着该函数的作用域仅限于当前文件，内联函数则是建议编译器在调用该函数的地方直接嵌入函数体代码，从而避免函数调用带来的开销。
nrf_gpio_cfg(
pin_number,
NRF_GPIO_PIN_DIR_OUTPUT,
NRF_GPIO_PIN_INPUT_DISCONNECT,
NRF_GPIO_PIN_NOPULL,
NRF_GPIO_PIN_S0S1,
NRF_GPIO_PIN_NOSENSE)
参数含义是：nrf_gpio_cfg(引脚，方向，输入模式，上下拉，驱动能力，电平检测功能），从6个参数对此引脚进行设置。
3.nrf_gpio_cfg函数是nrf_gpio.h中定义的一个函数，其代码如下 ：
__STATIC_INLINE void nrf_gpio_cfg(//引脚，方向，输入模式，上下拉，驱动能力，电平检测功能
uint32_t pin_number,
nrf_gpio_pin_dir_t dir,
nrf_gpio_pin_input_t input,
nrf_gpio_pin_pull_t pull,
nrf_gpio_pin_drive_t drive,
nrf_gpio_pin_sense_t sense)
{
NRF_GPIO_Type * reg = nrf_gpio_pin_port_decode(&pin_number);//得到pin_number所属的端口
reg->PIN_CNF[pin_number] = ((uint32_t)dir << GPIO_PIN_CNF_DIR_Pos)//第0位开始，（0）
| ((uint32_t)input << GPIO_PIN_CNF_INPUT_Pos)//第1位开始（1）
| ((uint32_t)pull << GPIO_PIN_CNF_PULL_Pos)//第2位开始 （3..2）
| ((uint32_t)drive << GPIO_PIN_CNF_DRIVE_Pos)//第8位开始（10..8）
| ((uint32_t)sense << GPIO_PIN_CNF_SENSE_Pos);//第16位开始（17..16）
}
其主要功能是对指定 GPIO（通用输入输出）引脚的各项配置参数进行设置。通过这个函数，
可以灵活地配置 GPIO 引脚的方向、输入模式、上拉 / 下拉电阻、驱动能力以及电平检测功能等。
参数说明：
uint32_t pin_number：要配置的 GPIO 引脚编号，是一个无符号 32 位整数。
nrf_gpio_pin_dir_t dir：指定 GPIO 引脚的方向，例如输入或输出模式。nrf_gpio_pin_dir_t 是一个自定义的枚举类型，用于表示不同的引脚方向。(枚举值为NRF_GPIO_PIN_DIR_INPUT,NRF_GPIO_PIN_DIR_OUTPUT）
nrf_gpio_pin_input_t input：设置引脚的输入模式，比如是否断开输入等。nrf_gpio_pin_input_t 是一个自定义的枚举类型。(枚举值为NRF_GPIO_PIN_INPUT_CONNECT ,NRF_GPIO_PIN_INPUT_DISCONNECT ）
nrf_gpio_pin_pull_t pull：配置引脚的上拉或下拉电阻，例如是否启用上拉、下拉或不使用上拉 / 下拉电阻。nrf_gpio_pin_pull_t 是一个自定义的枚举类型。（枚举值为NRF_GPIO_PIN_NOPULL,NRF_GPIO_PIN_PULLDOWN,NRF_GPIO_PIN_PULLUP)
nrf_gpio_pin_drive_t drive：设置引脚的驱动能力，例如强驱动、弱驱动等。nrf_gpio_pin_drive_t 是一个自定义的枚举类型。枚举值如下：
NRF_GPIO_PIN_S0S1 = GPIO_PIN_CNF_DRIVE_S0S1 ,
NRF_GPIO_PIN_H0S1 = GPIO_PIN_CNF_DRIVE_H0S1 ,
NRF_GPIO_PIN_S0H1 = GPIO_PIN_CNF_DRIVE_S0H1 ,
NRF_GPIO_PIN_H0H1 = GPIO_PIN_CNF_DRIVE_H0H1 ,
NRF_GPIO_PIN_D0S1 = GPIO_PIN_CNF_DRIVE_D0S1 ,
NRF_GPIO_PIN_D0H1 = GPIO_PIN_CNF_DRIVE_D0H1 ,
NRF_GPIO_PIN_S0D1 = GPIO_PIN_CNF_DRIVE_S0D1 ,
NRF_GPIO_PIN_H0D1 = GPIO_PIN_CNF_DRIVE_H0D1 ,
NRF_GPIO_PIN_E0E1 = GPIO_PIN_CNF_DRIVE_E0E1
nrf_gpio_pin_sense_t sense：配置引脚的电平检测功能，例如是否检测高电平、低电平或不进行检测。nrf_gpio_pin_sense_t 是一个自定义的枚举类型。
枚举值如下：
NRF_GPIO_PIN_NOSENSE = GPIO_PIN_CNF_SENSE_Disabled ,
NRF_GPIO_PIN_SENSE_LOW = GPIO_PIN_CNF_SENSE_Low ,
NRF_GPIO_PIN_SENSE_HIGH = GPIO_PIN_CNF_SENSE_High
nrf_gpio_pin_port_decode 是一个函数，其功能是对 pin_number 所属的端口进行解码，返回引脚对应的端口。
reg 是一个指向 NRF_GPIO_Type 类型结构体的指针，该结构体代表 GPIO 端口的寄存器映射。
reg->PIN_CNF[pin_number]：这是 GPIO 端口的引脚配置寄存器，用于对指定引脚的各项配置进行设置。
((uint32_t)dir << GPIO_PIN_CNF_DIR_Pos)：把 dir 的值左移 GPIO_PIN_CNF_DIR_Pos 位，从而将其放置到寄存器里对应的位置。
|：按位或运算符，用于把各个配置项组合到一起。
同样的操作也会对 input、pull、drive 和 sense 进行，最终将它们组合后写入到 PIN_CNF 寄存器。此函数的作用是依据传入的参数对指定 GPIO 引脚的配置寄存器进行设置，
从而实现对引脚的方向、输入模式、上下拉电阻、驱动能力以及电平检测功能等的配置。
下面对nrf_gpio_pin_port_decode这个函数进行说明，它 是nrf_gpio.h中定义的一个函数，其代码如下：
__STATIC_INLINE NRF_GPIO_Type * nrf_gpio_pin_port_decode(uint32_t * p_pin)//decode：解码,uint32_t * p_pin是一个指向无符号 32 位整数的指针。该指针指向要解析的 GPIO 引脚编号。
{ //此函数用于解码 GPIO 引脚所属的端口，引脚编号个人理解：00000000 00000000 00000000 00000000~00000000 00000000 00000000 00011111（0-31）
NRFX_ASSERT(nrf_gpio_pin_present_check(*p_pin));//断言
#if (GPIO_COUNT == 1)
return NRF_P0;
#else
if (*p_pin < P0_PIN_NUM)
{
return NRF_P0;
}
else
{
*p_pin = *p_pin & 0x1F;//0001 1111，比如：pin为34号引脚，已经超出P0拥有的引脚数0-31了，32，33，34，根当于P1口的0,1,2号引脚。
return NRF_P1;
}
#endif
}其主要功能是根据传入的 GPIO 引脚编号，解析出该引脚所属的 GPIO 端口寄存器，并返回对应的寄存器指针。
NRFX_ASSERT：这是一个断言宏，用于在调试阶段进行错误检查。如果断言条件不满足，程序会触发断言失败，通常会终止程序运行并给出错误信息。
nrf_gpio_pin_present_check(*p_pin)：调用 nrf_gpio_pin_present_check 函数，传入 *p_pin（即指针所指向的引脚编号）作为参数。该函数的作用是检查传入的引脚编号是否有效，如果无效则会触发断言失败。
#if (GPIO_COUNT == 1)：这是一个条件编译指令，GPIO_COUNT 是一个宏定义，表示系统中 GPIO 端口的数量。如果 GPIO_COUNT 等于 1，说明系统中只有一个 GPIO 端口。
return NRF_P0;：如果只有一个 GPIO 端口，那么所有的引脚都属于该端口，直接返回 NRF_P0 指针，NRF_P0 通常是指向第一个 GPIO 端口寄存器的指针。
else：如果系统中有多个 GPIO 端口。
if (*p_pin < P0_PIN_NUM)：检查传入的引脚编号是否小于 P0_PIN_NUM。P0_PIN_NUM 是一个宏定义，表示第一个 GPIO 端口（通常是 P0）的引脚数量。
return NRF_P0;：如果引脚编号小于 P0_PIN_NUM，说明该引脚属于第一个 GPIO 端口（P0），返回 NRF_P0 指针。
else：如果引脚编号大于等于 P0_PIN_NUM，说明该引脚属于第二个 GPIO 端口（通常是 P1）。
*p_pin = *p_pin & 0x1F;：将引脚编号与 0x1F（二进制 0001 1111）进行按位与操作。这一步的作用是将引脚编号映射到第二个 GPIO 端口的有效范围内，因为第二个 GPIO 端口的引脚编号通常是从 0 开始重新编号的。比如：pin为34号引脚，已经超出P0拥有的引脚数0-31了，32，33，34，相当于P1口的0,1,2号引脚。
return NRF_P1;：返回 NRF_P1 指针，NRF_P1 通常是指向第二个 GPIO 端口寄存器的指针。
总结
该函数通过检查传入的 GPIO 引脚编号，结合系统中 GPIO 端口的数量，判断该引脚所属的 GPIO 端口，并返回对应的寄存器指针。同时，在调试阶段会对引脚编号的有效性进行检查，确保程序的健壮性。
现在，再回到上一函数nrf_gpio_cfg，继续说明：
NRF_GPIO_Type * reg = nrf_gpio_pin_port_decode(&pin_number);//得到pin_number所属的端口寄存器指针。
NRF_GPIO_Type结构体定义如下 ：
typedef struct { /*!< (@ 0x50000000) P0 Structure */
__IM uint32_t RESERVED[321];
__IOM uint32_t OUT; /*!< (@ 0x00000504) Write GPIO port */
__IOM uint32_t OUTSET; /*!< (@ 0x00000508) Set individual bits in GPIO port */
__IOM uint32_t OUTCLR; /*!< (@ 0x0000050C) Clear individual bits in GPIO port */
__IM uint32_t IN; /*!< (@ 0x00000510) Read GPIO port */
__IOM uint32_t DIR; /*!< (@ 0x00000514) Direction of GPIO pins */
__IOM uint32_t DIRSET; /*!< (@ 0x00000518) DIR set register */
__IOM uint32_t DIRCLR; /*!< (@ 0x0000051C) DIR clear register */
__IOM uint32_t LATCH; /*!< (@ 0x00000520) Latch register indicating what GPIO pins that
have met the criteria set in the PIN_CNF[n].SENSE
registers */
__IOM uint32_t DETECTMODE; /*!< (@ 0x00000524) Select between default DETECT signal behavior
and LDETECT mode */
__IM uint32_t RESERVED1[118];
__IOM uint32_t PIN_CNF[32]; /*!< (@ 0x00000700) Description collection: Configuration of GPIO
pins */
} NRF_GPIO_Type; 这个结构体的成员就是GPIO端口的寄存器，通过访问成员，可以设置相应寄存器。

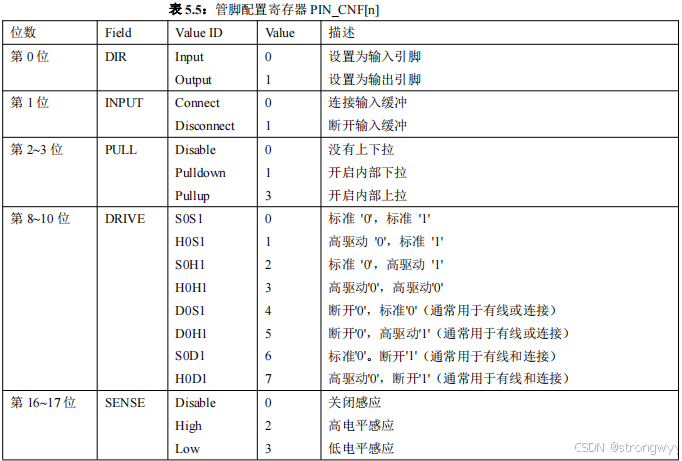

其中PIN_CNF寄存器有32个，分别对应32个引脚，比如PIN_CNF[0]是个32位寄存器，用来配置第0位引脚，其内容如下：
所以GPIO_PIN_CNF_DIR_Pos=0，GPIO_PIN_CNF_INPUT_Pos=1，
GPIO_PIN_CNF_PULL_Pos=2，GPIO_PIN_CNF_DRIVE_Pos=8，
GPIO_PIN_CNF_SENSE_Pos=16
通过下面的移位，按位或运算，将各数据连接成到一个32位的整型数，写入PIN_CNF寄存器。
reg->PIN_CNF[pin_number] = ((uint32_t)dir << GPIO_PIN_CNF_DIR_Pos)//第0位开始，（0）
| ((uint32_t)input << GPIO_PIN_CNF_INPUT_Pos)//第1位开始（1）
| ((uint32_t)pull << GPIO_PIN_CNF_PULL_Pos)//第2位开始 （3..2）
| ((uint32_t)drive << GPIO_PIN_CNF_DRIVE_Pos)//第8位开始（10..8）
| ((uint32_t)sense << GPIO_PIN_CNF_SENSE_Pos);//第16位开始（17..16）
这样就完成了对相应引脚的各种状态的设置。
4. nrf_gpio_pin_set函数
这是nrf_gpio.h中定义的一个函数，其代码如下 ：
__STATIC_INLINE void nrf_gpio_pin_set(uint32_t pin_number)
{
NRF_GPIO_Type * reg = nrf_gpio_pin_port_decode(&pin_number);
nrf_gpio_port_out_set(reg, 1UL << pin_number);
}其中nrf_gpio_port_out_set也是nrf_gpio.h中定义的一个函数，其代码如下：
__STATIC_INLINE void nrf_gpio_port_out_set(NRF_GPIO_Type * p_reg, uint32_t set_mask)
{
p_reg->OUTSET = set_mask;
}将OUTSET相应引脚位设为1.（高电平）
5.nrf_gpio_pin_clear函数
这是nrf_gpio.h中定义的一个函数，其代码如下：
__STATIC_INLINE void nrf_gpio_pin_clear(uint32_t pin_number)
{
NRF_GPIO_Type * reg = nrf_gpio_pin_port_decode(&pin_number);//解码引脚
nrf_gpio_port_out_clear(reg, 1UL << pin_number);
}nrf_gpio_port_out_clear也是nrf_gpio.h中定义的一个函数，其代码如下：
__STATIC_INLINE void nrf_gpio_port_out_clear(NRF_GPIO_Type * p_reg, uint32_t clr_mask)
{
p_reg->OUTCLR = clr_mask;//OUTCLR：：32位寄存器
}将相应引脚位设为1，（低电平）。
