首先IIC的概念就略过了。这个网上写的很详细。
从CUBEMX配置完代码开始吧。

手上的项目是一主机，七个从机，从机使用中段收发。
关于地址是一个大坑，后续的读写中断也是个坑。

通讯逻辑：
主机查询模式向从机：
1，发送用户配置HAL_I2C_Master_Transmit(&hi2c1,(SLAVEADD<<1)|0x00,I2CBuf_TxData,IIC_LEN,20);,
2，或读取数据HAL_I2C_Master_Receive(&hi2c1,(SLAVEADD<<1)|0x01,I2CBuf_RxData,IIC_LEN,20);。
相应的：从机打开中断：
1，接收用户配置数据HAL_I2C_SlaveRxCpltCallback；
2，发送数据HAL_I2C_SlaveTxCpltCallback。

从机地址：
硬件为I2C_ADDRESSINGMODE_7BIT时的从机地址时，从机的地址需要左移一位，最低为表示读或者写。比如从机地址I2COwnAddr = 0x0A，左移一位配置为：
hi2c1.Init.OwnAddress1 = I2COwnAddr<<1;//从机的地址设置需要左移一位
这样从机的配置初始化函数：

/* I2C1 init function */
void MX_I2C1_Init(void)
{

  /* USER CODE BEGIN I2C1_Init 0 */

  /* USER CODE END I2C1_Init 0 */

  /* USER CODE BEGIN I2C1_Init 1 */

  /* USER CODE END I2C1_Init 1 */
  hi2c1.Instance = I2C1;
  hi2c1.Init.Timing = 0x2000090E;
  hi2c1.Init.OwnAddress1 = I2COwnAddr<<1;//从机的地址设置需要左移一位
  hi2c1.Init.AddressingMode = I2C_ADDRESSINGMODE_7BIT;
  hi2c1.Init.DualAddressMode = I2C_DUALADDRESS_DISABLE;
  hi2c1.Init.OwnAddress2 = 0;
  hi2c1.Init.OwnAddress2Masks = I2C_OA2_NOMASK;
  hi2c1.Init.GeneralCallMode = I2C_GENERALCALL_DISABLE;
  hi2c1.Init.NoStretchMode = I2C_NOSTRETCH_DISABLE;
  if (HAL_I2C_Init(&hi2c1) != HAL_OK)
  {
    Error_Handler();
  }
  /** Configure Analogue filter
  */
  if (HAL_I2CEx_ConfigAnalogFilter(&hi2c1, I2C_ANALOGFILTER_ENABLE) != HAL_OK)
  {
    Error_Handler();
  }
  /** Configure Digital filter
  */
  if (HAL_I2CEx_ConfigDigitalFilter(&hi2c1, 0) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN I2C1_Init 2 */

	#ifndef MASTER
//	HAL_I2C_Slave_Receive_IT(&hi2c1, I2CBuf_RxData, sizeof(I2CBuf_RxData));    // 启动中断接收
	HAL_I2C_Slave_Transmit_IT(&hi2c1, I2CBuf_TxData, sizeof(I2CBuf_TxData));    // 启动中断发送
//	HAL_I2C_EnableListen_IT(&hi2c1);

	#endif
  /* USER CODE END I2C1_Init 2 */

}

然后主机的地址可以忽略，在主机中读取从机的数据，地址需要时从机地址左移一位与上1：
//查询读取从机6个字节数据，从机地址为0X0A
HAL_I2C_Master_Receive(&hi2c1,(0X0A<<1)|0x01,I2CBuf_RxData,6,1000);

向从机发送数据：
HAL_I2C_Master_Transmit(&hi2c1,(0X0A<<1)|0x00,I2CBuf_TxData,6,1000);

中断收发：
主机的比较简单，使用查询来读取发送。从机使用中断需要处理几个回调函数。
从机的HAL库同时配置了接收和发送，从机需要等待随时更新用户配置，接收到用户配置后同时打开用户数据发送中断。
配置函数就是上面的，从机模式可以先使能接受中断：
HAL_I2C_Slave_Receive_IT(&hi2c1, I2CBuf_RxData, sizeof(I2CBuf_RxData)); // 启动中断接收
在这个函数里面，有接收中断，地址终端，监听中断。调用了下面这个

    /* Enable ERR, TC, STOP, NACK, RXI interrupt */
    /* possible to enable all of these */
    /* I2C_IT_ERRI | I2C_IT_TCI | I2C_IT_STOPI | I2C_IT_NACKI |
      I2C_IT_ADDRI | I2C_IT_RXI | I2C_IT_TXI */
    I2C_Enable_IRQ(hi2c, I2C_XFER_RX_IT | I2C_XFER_LISTEN_IT);

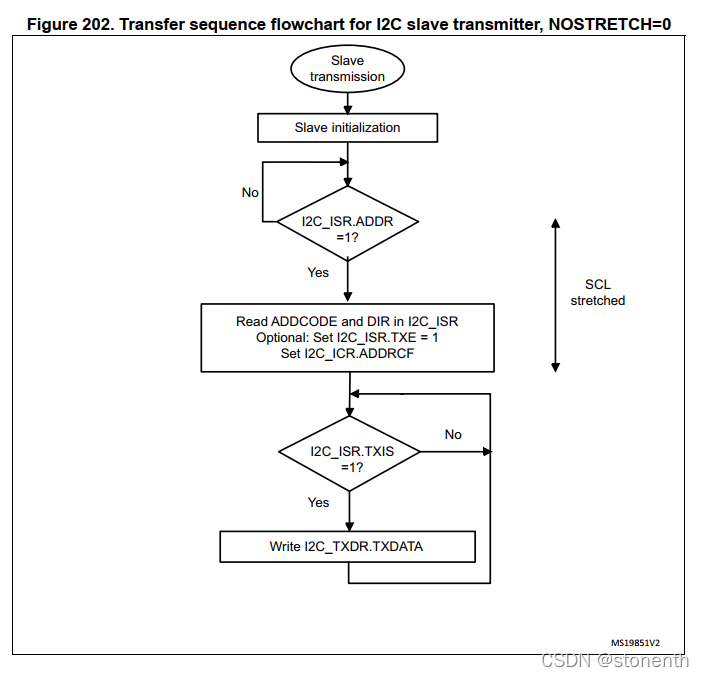

当ADD中断产生后TXIS置位TXIE打开，开始发送数据
在这里插入图片描述
好了，发送完成了，然后就是比较坑的了，完成后中断是会被关闭的。。。
所以啊还需要在发送完成回调函数里面再次打开，简单一句，浪费我好多天才跟踪到（划水划水）

void HAL_I2C_SlaveTxCpltCallback(I2C_HandleTypeDef *hi2c)
{
	HAL_I2C_Slave_Transmit_IT(&hi2c1, I2CBuf_TxData, sizeof(I2CBuf_TxData));    // 启动中断发送
}

接收函数也是如此，想再次接受数据就需要再次打开

void HAL_I2C_SlaveRxCpltCallback(I2C_HandleTypeDef *hi2c)
{
	if(hi2c->Instance == I2C1)
	{
		//PROGRESS READ DATA//SET Static Value
		if(I2CBuf_RxData[0] == I2CBuf_RxData[1])
		{
		//处理数据
		//配置完成，进入发送
		HAL_I2C_Slave_Transmit_IT(&hi2c1, I2CBuf_TxData, sizeof(I2CBuf_TxData));    // 启动中断发送
		}

		memset(I2CBuf_RxData,0,sizeof(I2CBuf_RxData));
		//同时等待新配置数据
		HAL_I2C_Slave_Receive_IT(hi2c, I2CBuf_RxData, sizeof(I2CBuf_RxData));
	}
}

当然终端还需要一个错误处理函数。总线很容易锁定。

void HAL_I2C_ErrorCallback(I2C_HandleTypeDef *hi2c)
{
	if(hi2c->Instance == I2C1)
	{
	//从机不再复位总线
	//	ResetFlag = 1;
	//	memset(I2CBuf_RxData,0,sizeof(I2CBuf_RxData));
	//	HAL_I2C_DeInit(hi2c);
	//	MX_I2C1_Init();
	    hi2c->Instance->CR1 = 0;   //复位PE
   		hi2c->Instance->CR1 = 1;    //解除复位
		HAL_I2C_Slave_Receive_IT(hi2c, I2CBuf_RxData, sizeof(I2CBuf_RxData));
		HAL_I2C_Slave_Transmit_IT(&hi2c1, I2CBuf_TxData, sizeof(I2CBuf_TxData));    // 启动中断发送
	}
}

锁定之后需要总线复位，这里参考网上的改了一点，效果不错。

void HAL_I2C_MspInit(I2C_HandleTypeDef* i2cHandle)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};
  if(i2cHandle->Instance==I2C1)
  {
  /* USER CODE BEGIN I2C1_MspInit 0 */

  /* USER CODE END I2C1_MspInit 0 */

    /* I2C1 clock enable */
    __HAL_RCC_I2C1_CLK_ENABLE();//放到了前面
    __HAL_RCC_GPIOB_CLK_ENABLE();
    //初始化引脚拉高拉低，复位IIC
    GPIO_InitStruct.Pin = GPIO_PIN_6|GPIO_PIN_7;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6|GPIO_PIN_7, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6|GPIO_PIN_7, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6|GPIO_PIN_7, GPIO_PIN_SET);
    i2cHandle->Instance->CR1 = I2C_CR1_SWRST;   //复位I2C
    i2cHandle->Instance->CR1 = 0;              //解除复位

    /**I2C1 GPIO Configuration
    PB6     ------> I2C1_SCL
    PB7     ------> I2C1_SDA
    */
    GPIO_InitStruct.Pin = GPIO_PIN_6|GPIO_PIN_7;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_OD;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    GPIO_InitStruct.Alternate = GPIO_AF1_I2C1;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

    /* I2C1 interrupt Init */
    HAL_NVIC_SetPriority(I2C1_IRQn, 0, 0);
    HAL_NVIC_EnableIRQ(I2C1_IRQn);
  /* USER CODE BEGIN I2C1_MspInit 1 */

  /* USER CODE END I2C1_MspInit 1 */
  }
}

应该没有了吧，调了这么多天，总结一下做个笔记，希望能帮到你。

其他使用方式：
使用地址中断，在地址回调函数里面判断收发，在调用对应函数的，可以同时中断收发，地址在下面，写的很详细

void HAL_I2C_AddrCallback(I2C_HandleTypeDef *hi2c, uint8_t TransferDirection, uint16_t AddrMatchCode)
{
  if(TransferDirection == I2C_DIRECTION_TRANSMIT)
  {
	if(HAL_I2C_Slave_Seq_Receive_IT(&hi2c1, i2c.RxData, sizeof(i2c.RxData), I2C_FIRST_FRAME) != HAL_OK)
	{

	}

  }
  else if(TransferDirection == I2C_DIRECTION_RECEIVE)
  {
	if(HAL_I2C_Slave_Seq_Transmit_IT(&hi2c1, i2c.TxData, sizeof(i2c.TxData), I2C_LAST_FRAME)!= HAL_OK)
	{

	}
  }
}
————————————————
