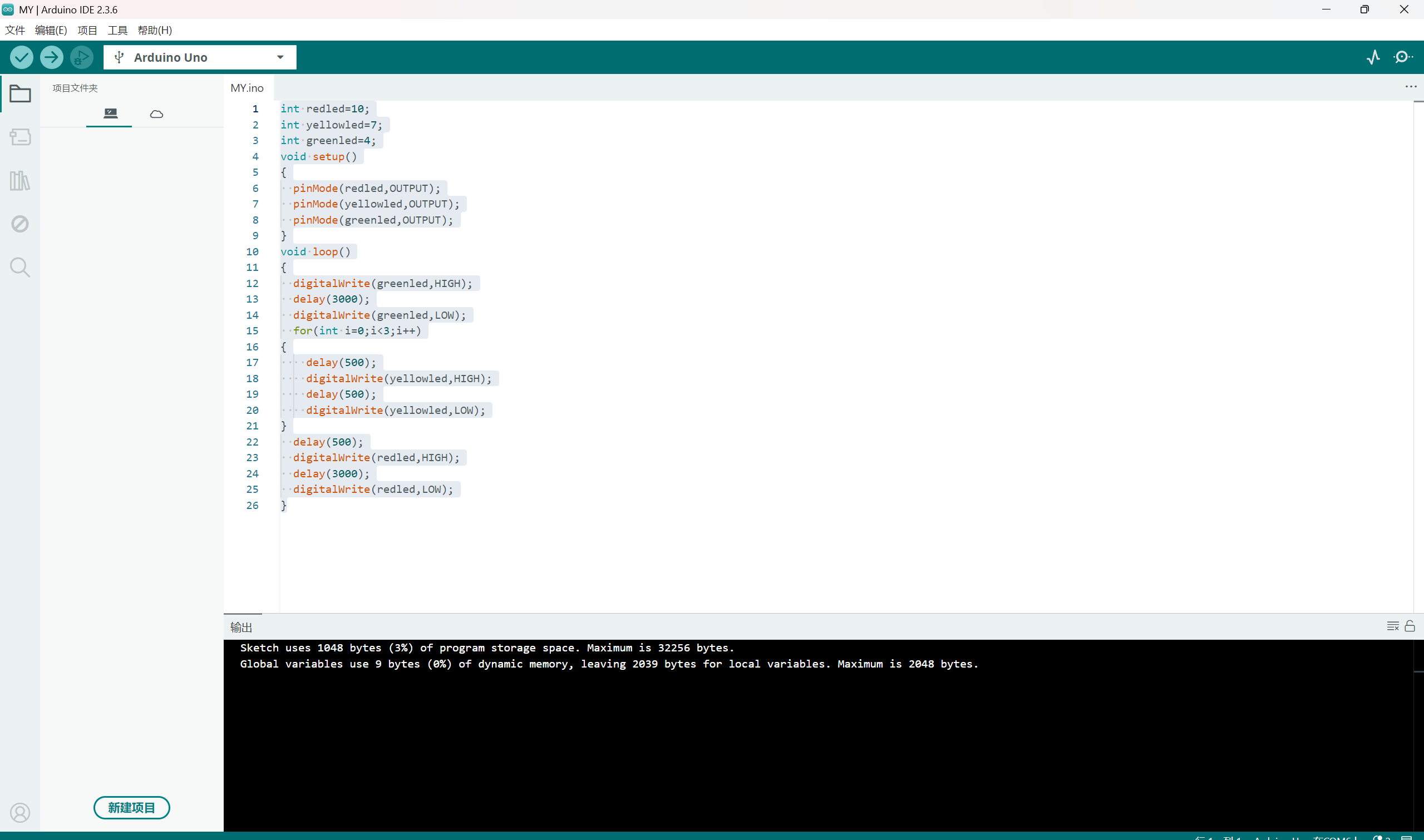

- 接下验证，左上角的勾是验证符号

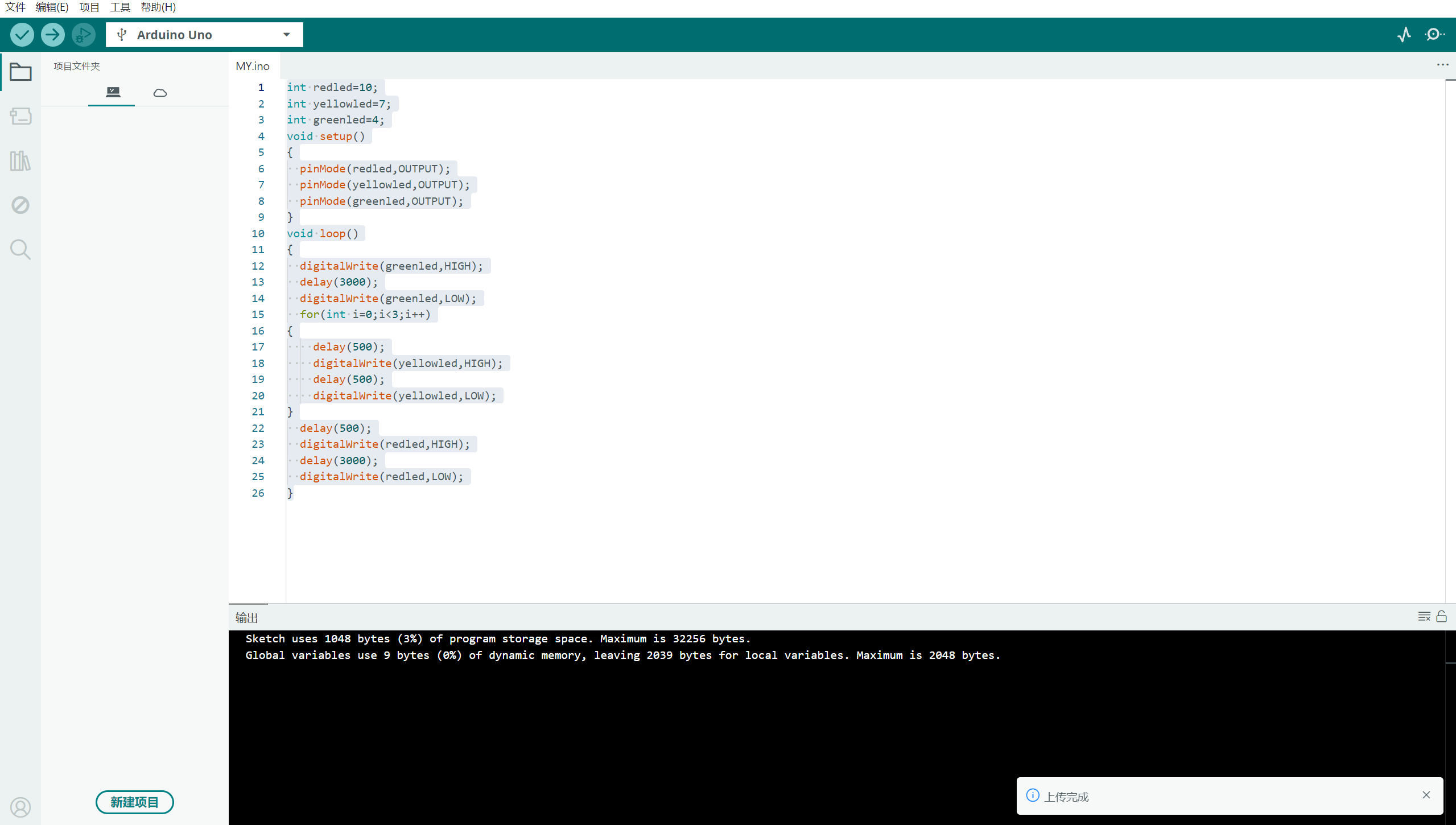

- 查看是否验证成功，然后上传
7.心得
8.花絮
- 在看到代码的时候，我就已经在想代码有什么可以修改的了，于是这些问题就诞生了

1.前言

你是否因为大一迷惘而焦虑？？
这个实验教程献给所有大一想努力的新手

2.欣赏成果

成果

3.安装对应软件

首先先安装对应软件Arduino

网址arduino.cc/en/software

4.学习软件的使用

安装结束，我们进入首页选择我们对应的开发板Arduino UNO

在这里插入图片描述

选择之后就会将UNO开发板作为默认（UNO开发板适合初学者简单易上手）

在这里插入图片描述

并将开发板连接到电脑（注意：后面一定带有后缀，我前面买的盗版无法识别就没有后缀）

如果没有出现开发板（com）请检查链接器是否连接好或者开发板是否接触不良

准备道具

面包板
UNO开发板
3个220v电阻
红黄绿三种颜色的LED灯
在这里插入图片描述

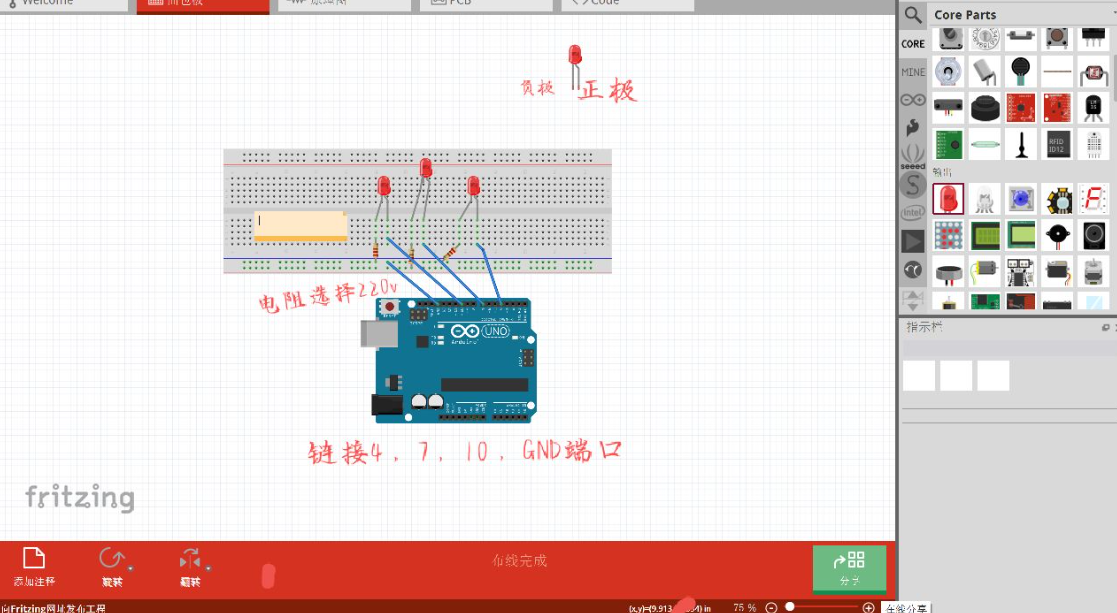

LED灯长的一端为正极，短的一端为负极，正极连在电阻上面，UNO开发板2号口连在电阻下面，GND口连在负极下面（如图）电阻在家用电（220V）用220欧姆,接着用杜邦线将3个发光二极管的长脚连接到开发板的4，7，10接口（如图）

6.代码

int redled=10;

int yellowled=7;

int greenled=4;

void setup()

{

  pinMode(redled,OUTPUT);

  pinMode(yellowled,OUTPUT);

  pinMode(greenled,OUTPUT);

}

void loop()

{

  digitalWrite(greenled,HIGH);

  delay(3000);

  digitalWrite(greenled,LOW);

  for(int i=0;i<3;i++)

{

    delay(500);

    digitalWrite(yellowled,HIGH);

    delay(500);

    digitalWrite(yellowled,LOW);

}

  delay(500);

  digitalWrite(redled,HIGH);

  delay(3000);

  digitalWrite(redled,LOW);

}
