Arduino 按钮随机LED保姆级教学（1/2）

这是本系列的第一章，本系列共有两章

目录

1.安装对应软件

2.学习软件的使用

3.知识准备

4.准备道具

然后我们连接面包板和UNO板子

5.代码

接下验证 ，左上角的勾是验证符号

验证成功后就上传（勾旁边的箭头就是上传）

6.欣赏成果

7.心得

8.花絮

问题一

问题二

问题三

问题四

---

1.安装对应软件

首先先安装对应软件Arduino

网址arduino.cc/en/software

2.学习软件的使用

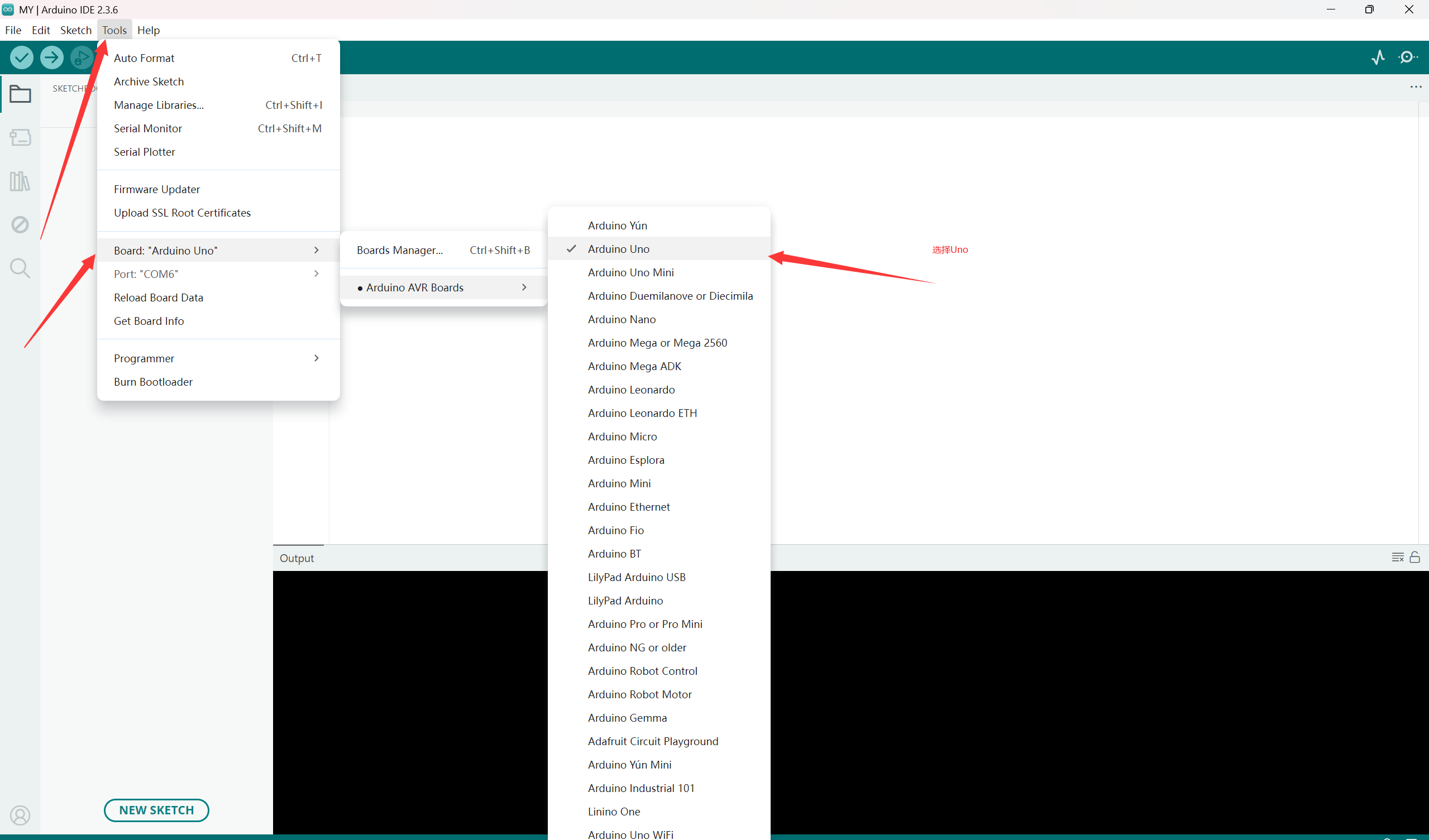

安装结束，我们进入首页选择我们对应的开发板Arduino UNO

选择之后就会将UNO开发板作为默认（UNO开发板适合初学者简单易上手）

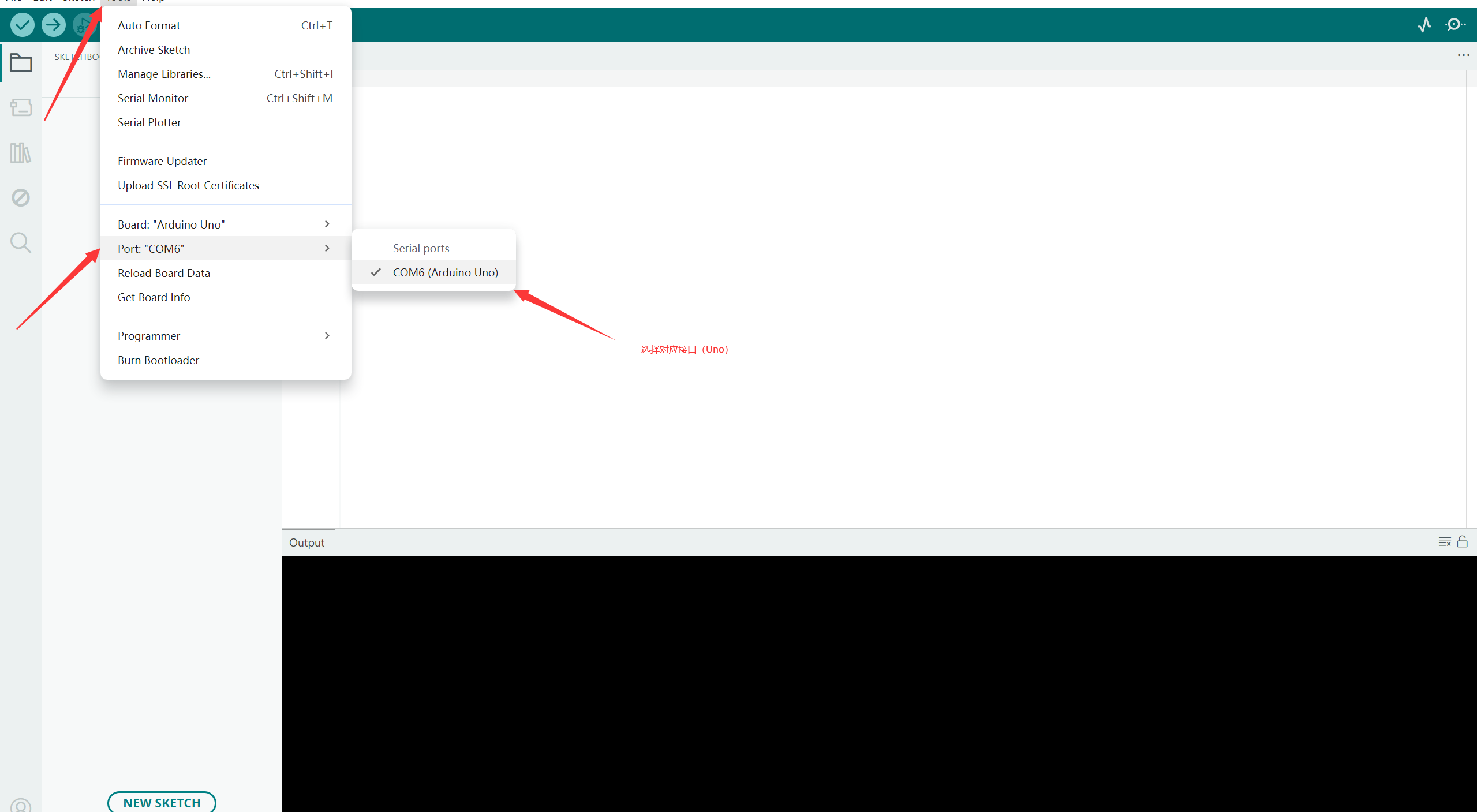

并将开发板连接到电脑（注意：后面一定带有后缀，我前面买的盗版无法识别就没有后缀）

如果没有出现开发板（com）请检查链接器是否连接好或者开发板是否接触不良。

3.知识准备

Serial.begin(9600);这句话是设置传输速率为9600波特率

int inByte=Serial.read();是从串口读取1个字节的输入数据，并存入整型变量inByte中，比如从串口监视器输入（a，b）。

if(Serial.available()>0)是指判断串口缓冲区是否有等待读取的数据（即是否接收到串口数据）， >0  表示有数据待读取。

delay(1000)是延迟1000毫秒（1秒）

digitalWrite(2, LOW（HIGH）)是将数字引脚写HIGH（高电平）或LOW（低电平），2是开发板的几接口

pinMode(2, OUTPUT)是通过pinMode()函数，你可以将Arduino的引脚配置为以下三种模式：

输出(OUTPUT)模式
输入(INPUT)模式
输入上拉（INPUT_PULLUP）模式


case........break函数为 break 的核心用途：
让每个 case 成为「独立分支」，执行完后不再往下走；
避免无意的「穿透效应」（如果需要刻意穿透，也可以不写 break，但要加注释说明）。

default 的作用：处理「所有未匹配的情况」
default 是 switch 的「默认分支」—— 当 switch 后的变量值，没有匹配到任何一个 case 的取值时，会执行 default 里的代码。

4.准备道具

Arduino Uno控制器

5个LED

5个220 欧姆电阻

连接线 – 面包版

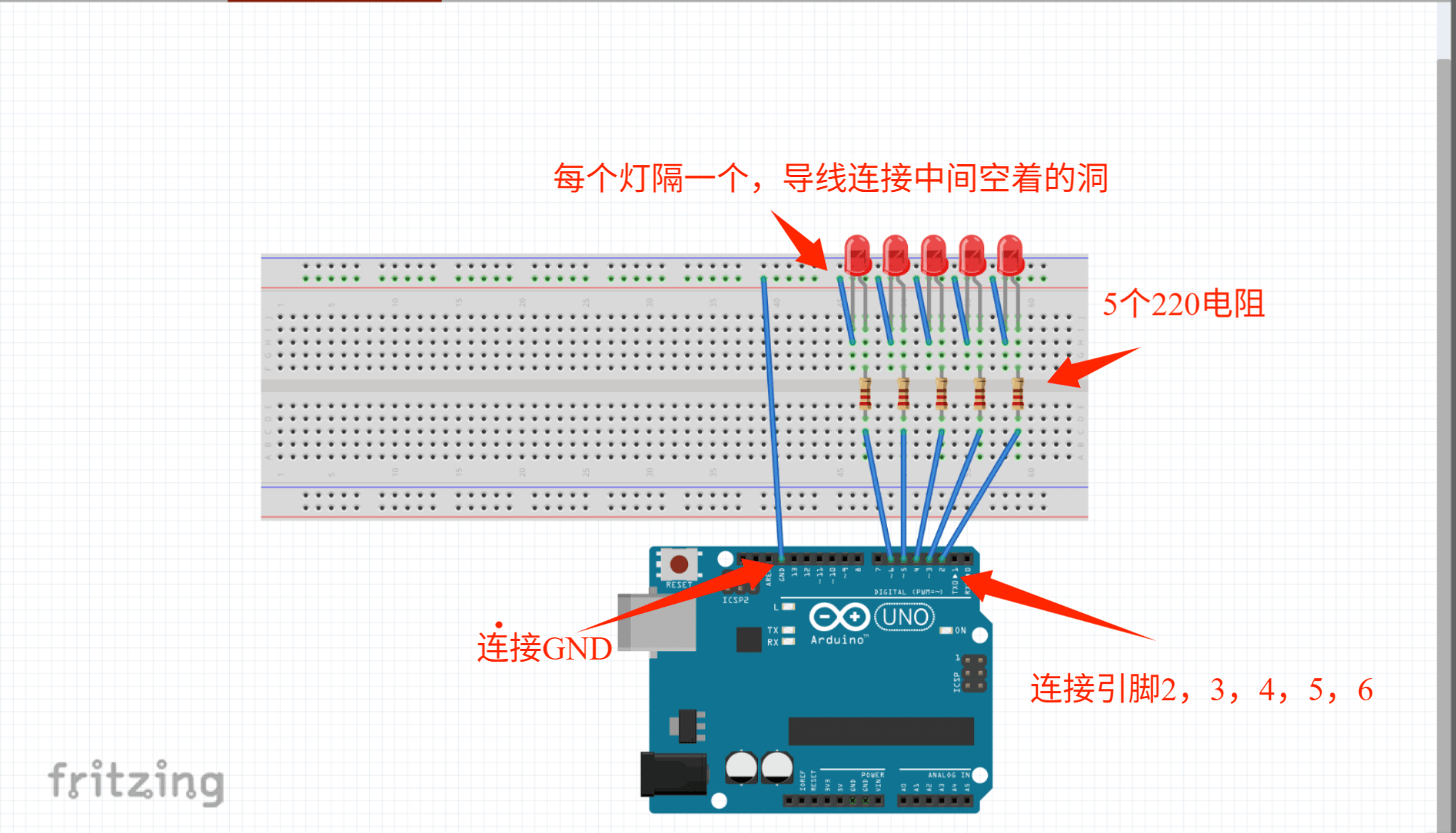

然后我们连接面包板和UNO板子

注意一定是220电阻，因为电阻帮隔绝电压，防止UNO板子烧坏

5.代码

void setup(){
  Serial.begin(9600);
  for(int thisPin=2;thisPin<7;thisPin++){
    pinMode(thisPin,OUTPUT);
  }
}

void loop(){
  if(Serial.available()>0){
    int inByte=Serial.read();
   switch(inByte){
    digitalWrite(2,HIGH);
    delay(5000);
    case'a':
    delay(5000);
    break;
    case'b':
    digitalWrite(3,HIGH);
    delay(5000);
    break;
    case'c':
    digitalWrite(4,HIGH);
    delay(5000);
    break;
    case'd':
    digitalWrite(5,HIGH);
    delay(5000);
    break;
    case'e':
    digitalWrite(6,HIGH);
    delay(5000);
    break;
    default:
    for(int thisPin=2;thisPin<7;thisPin++){
      digitalWrite(thisPin,LOW);
    }
    break;
   }
  }
}

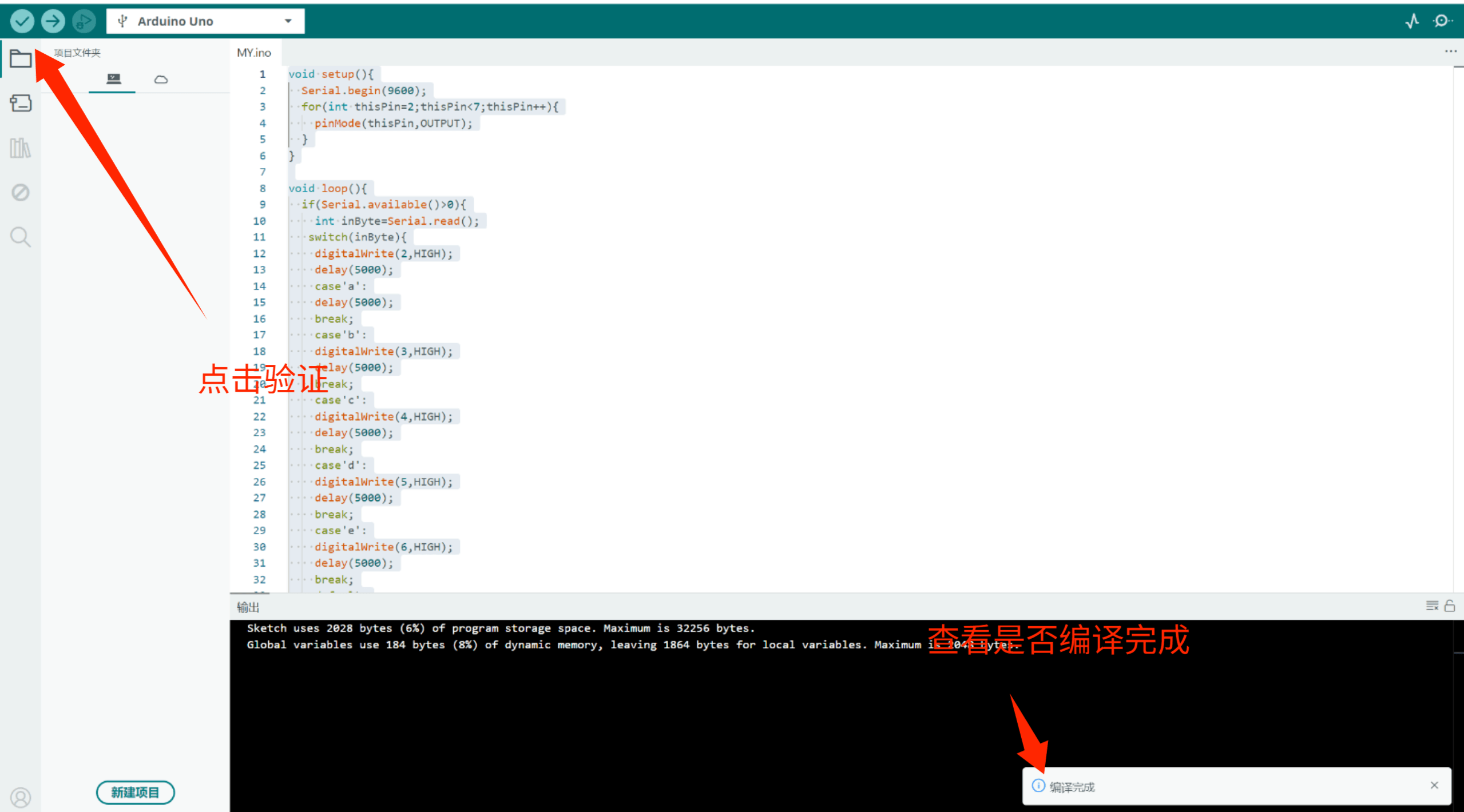

接下验证 ，左上角的勾是验证符号

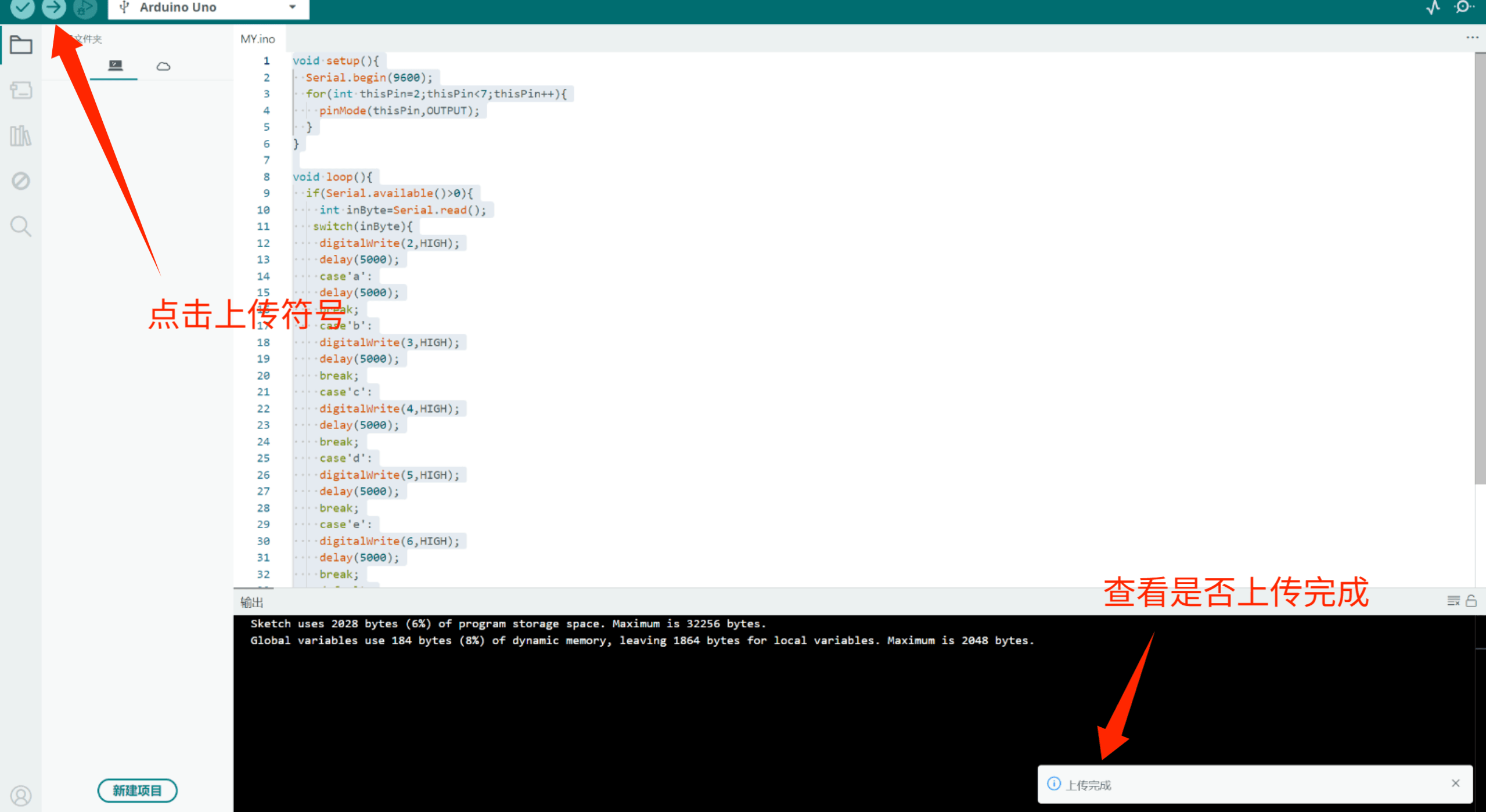

验证成功后就上传（勾旁边的箭头就是上传）

6.欣赏成果

Arduino 按钮随机LED保姆级教学成果（1/2）

7.心得

我认为这是个新的开始我也遇到了很多问题（见下面），但是当我成功做出来了后感到非常自豪，所以我认为在这个时代人类要不断走出自己的舒适圈，才能前进，这是本系列的第一篇，如果觉得有帮助就请点一下赞，我火速更新下一章，我是FOX，励志做一个博学的萌新

8.花絮

这是我最喜欢的部分，这一部分是我在做的时候遇到的问题

问题一

我发现这个代码如果缺少了digitalWrite(4,HIGH);在验证时也不会报错，但是在成果中对应的灯却不会亮

case'c':
digitalWrite(4,HIGH);
    break;

在询问了豆包，后纠正了错误

问题二

这个代码led灯虽然会亮，却一闪而过，不利于观察

case'c':
digitalWrite(4,HIGH);
    break;

于是我尝试在原来基础是将灯亮的时间延迟5秒

于是代码变成了这样

  case'c':
    digitalWrite(4,HIGH);
    delay(5000);
    break;

灯亮的时间变长了，就利于观察

问题三

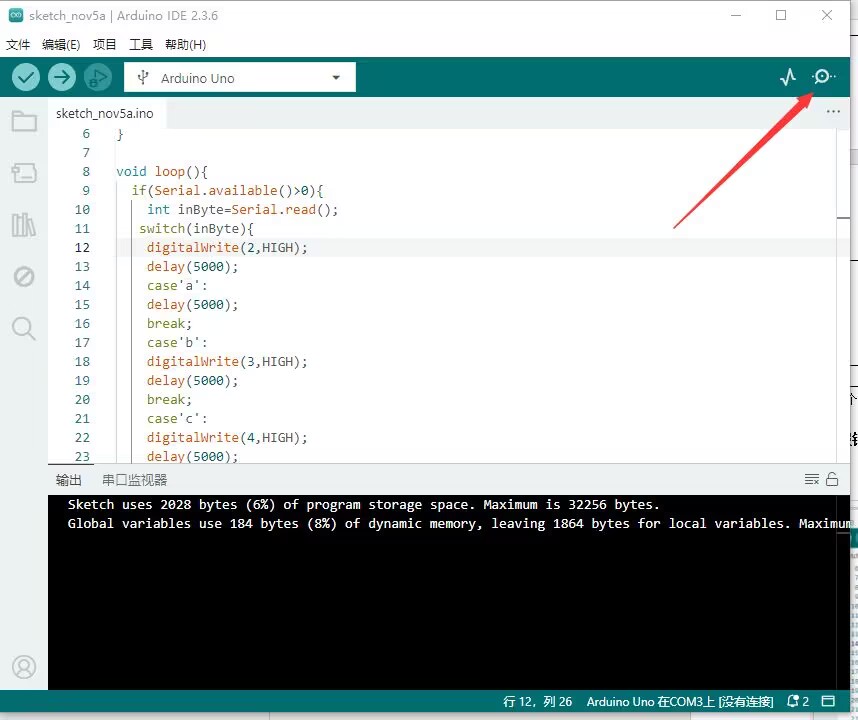

串口监视器在哪里？

在百度上找发现在右上角

问题四

如果我不喜欢（a,b,c,d,,e）这几个作为字符怎么办？

很简单将代码的 case'd':改成 case'1':用1，2，3，4，5代替也行
