verdi使用技巧（二）

使用verdi显示验证环境的结构

1. 使用 verdi 打开filelist的方式

verdi -f opts.f -f dut.list -f tb.list -top xxx +UVM_TESTNAME=xxx

2. 如果仿真工具使用的是vcs，在加了 -kdb编译选项后，打开波形时，可以直接使用以下命令

verdi -ssf xxx.fsdb

3. 基本同2， 如果不开波形，可以使用以下命令打开vcs的编译文件

verdi -elab simv.daidir/kdb.elab++   +UVM_TESTNAME=xxx

4. 基本同2，如果不开波形，可以使用以下命令打开vcs的编译文件

verdi -dbdir xxx.simv.daidir +UVM_TESTNAME=xxx

当然verdi 默认应该不显示class，可以Ctrl+f后，在filter里面勾选 class，这样可以像显示设计层次那样，显示tb的层次。

效果如下图

当然，以上方式只在 verdi2015和verdi2017的某些版本上试验过，其中的原理还不是特别清楚。当时在尝试一些其他东西时偶然发现的，工具手册上的相关章节还没仔细review过，先发出来希望大家可以一起讨论一下。欢迎大佬前来指正。

---

以下内容转自

verdi uvm debug_verdi调试uvm_IC小萝卜的博客-优快云博客

前言

本篇文章基于verdi 2020版的官方UVM Debug User Guide文档，图片也来源于该文档。文档中部分内容与实际使用时不符，可能与verdi版本有关。

向Verdi中导入UVM testbench的方式

  1.在runtime选项中加入 -uvmDebug
  2.在runtime选项中加入 +UVM_VERDI_TRACE=UVM_AWARE

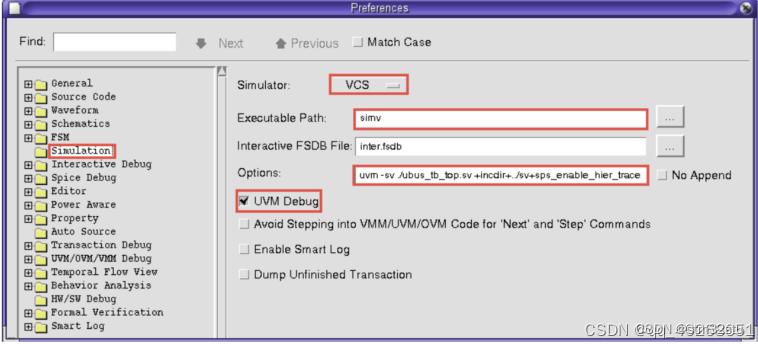

  3.Tools -> Preferences -> Simulation -> 勾选 UVM Debug

  以上三种方式效果相同，支持
  Resource/Config View
  Factory View
  Phase View
  Sequence View 但不能将seqeunce添加到transaction browser

其他选项

• +UVM_TR_RECORD 使能 transacton 记录并打印到 console 和 log 文件中
• +UVM_LOG_RECORD 使能 message 捕捉并打印到 console 和 log 文件中
• +UVM_VERDI_TRACE=TLM 使能 TLM 端口级别的 transaction 记录， 并自动使能+UVM_TR_RECORD
• +UVM_VERDI_TRACE=TLM2 使能 TLM2 端口级别的 transaction 记录， 并自动使能+UVM_TR_RECORD
• +UVM_VERDI_TRACE=IMP 使能 IMP 端口记录， 要和 TLM 或 TLM2 参数一起使用
• +UVM_VERDI_TRACE=HIER 使能 OVM/UVM Hierarchy tree
• +UVM_VERDI_TRACE=RAL 使能 Register View
• +UVM_VERDI_TRACE=MSG+PRINT 在 console 上显示 UVM messages
• +UVM_VERDI_TRACE=COMPWAVE 使能 UVM 组件波形记录， 需在编译时加上 +define+UVM_VERDI_COMPWAVE。（我在实际使用中发现只要往Verdi中导入了UVM testbench，加不加这个选项都能将组件添加到波形。如果有朋友遇到不一样的情况，欢迎留言一起探讨。）
