Linux线程性能分析和CPU亲和力

一，线程迁移和负载均衡

        Linux系统在多核CPU和SMP系统上有完善的负载均衡支持。在SMP系统中，每个CPU的核都有一个迁移线程守护程序migration（一般是系统最高优先级139，实时99），以实现执行资源平衡作业。当我们调用sched_setaffinity系统调用将一个线程从源CPU核迁移到目标CPU核，并且该线程正在运行或处于TASK_WAKING状态，则迁移作业将打包到源CPU的迁移线程的工作队列中，然后，迁移线程将被唤醒以完成迁移工作。

        在对多核系统的进程或者线程进行性能分析时，有一些需要分析和注意的点，如：线程的优先级，线程对CPU核的占用情况，线程调度等等。

二，通过ps命令查看线程的调度和运行核

        在linux系统中，执行线程任务的核用P或者PSR表示，即Last Used CPU（SMP），表示最近一次执行线程的CPU core核。

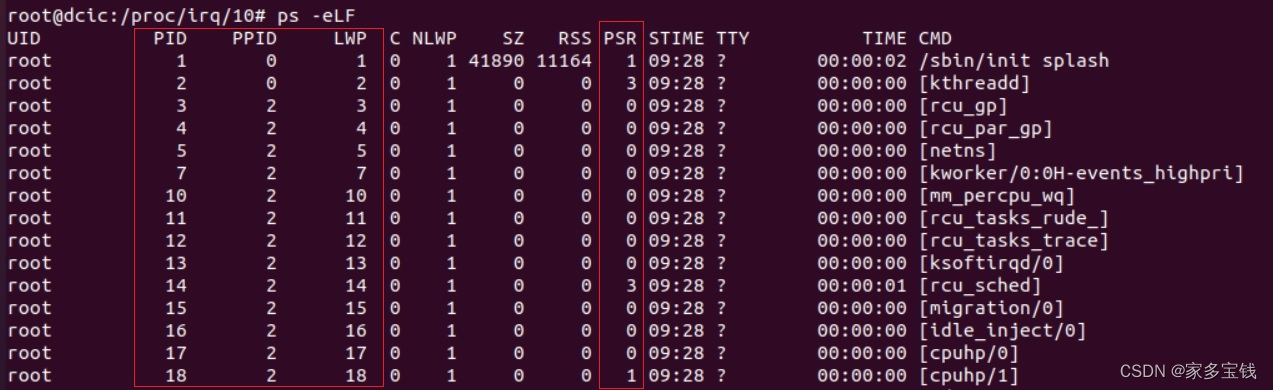

1，ps -eLF

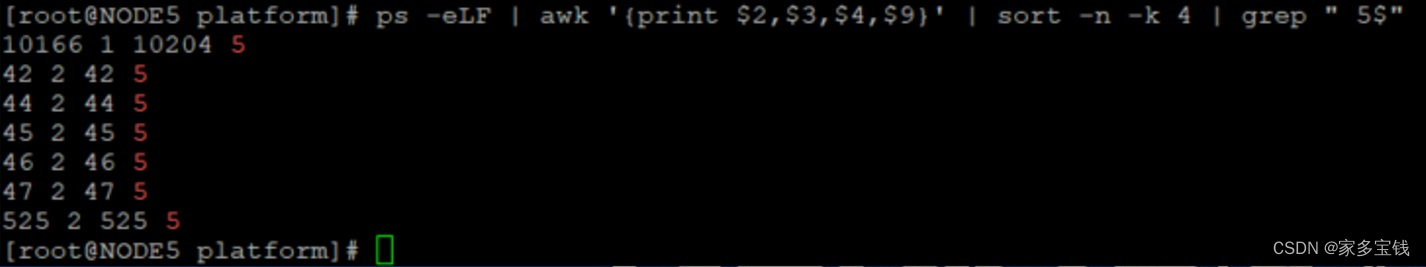

         下面的命令可以持续监测某一个核调度运行的所有线程，本实例为排序显示核5调度的所有线程。

while true; do ps -eLF | awk '{print $2,$3,$4,$9}' | sort -n -k 4 | grep " 5$"; done

 2，ps命令指定查看某些特定的项

ps H -eotid,pid,ppid,pri,rtprio,psr,state,%cpu,%mem,cmd

• 备注，STATE（S）：代表该进程目前的状态，主要的状态有：
  • R：该进程正在运行
  • S：该进程正在休眠，但可被某些信号(signal)唤醒
  • D：无法中断的休眠状态(通常为IO进程)
  • T：该进程已经停止
  • Z：僵死状态，该进程应该已经终止，但是其父进程却无法正常的终止它，造成zombie(疆尸)程序的状态
  • W：等待状态，等待内存的分配
  • <：高优先级的进程
  • N：低优先级的进程

三，通过top命令查看线程的调度和运行核

        top H -d 1 [-p pid]

        通过top命令查看线程的（调度）信息，也可以通过-p指定进程或者线程号查看某一个进程的所有线程，或者某个线程的信息。

        下图是在查看KVM虚拟机性能分析时的一个实例：top H -d 1 -p 10166

        在top命令里面，有几个小的命令说明一下以备忘

        1）查看所有核的CPU使用情况：在top界面上按数字“1”；再次按“1”可以收起

        2）高亮运行的线程：在top界面上按字母“b”会高亮R状态的线程。

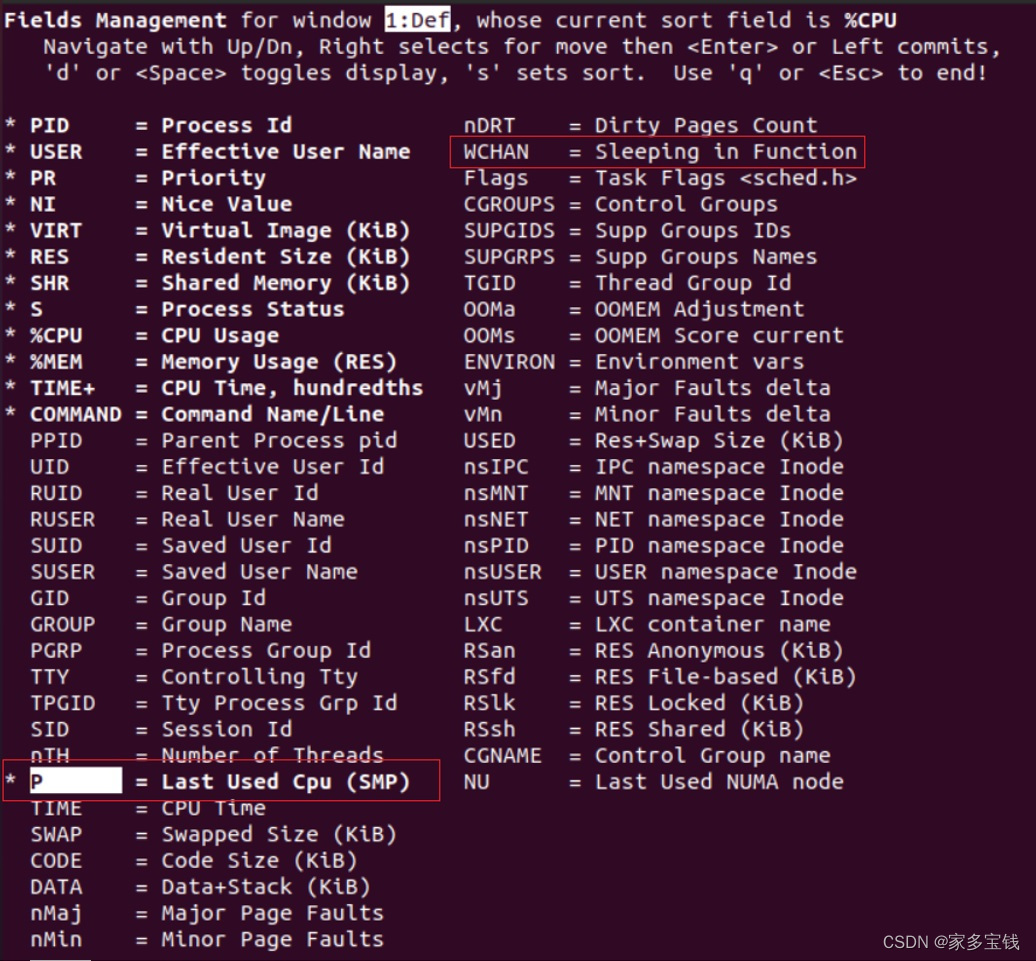

        3）top字段管理。在top界面上按字母“f”，会调出字段管理界面。上下箭头可以移动，空格键可以用于选择或者取消字段，注意一定是空格键而不是回车键进行选择和取消，已经选中显示的列会变为黑体。

        对调度和性能分析需要关注的几个主要指标：

                P ：查看线程被调用的CPU核

                PR：线程优先级

                %CPU：线程占用CPU的实时情况

                %MEM：内存占用情况，同一个进程内的线程一样

                WCHAN：线程睡眠所在的函数，一般都是内核的函数

        4）按某一字段排序：按“f”进入字段管理界面后，先用上下键移到要排序的字段位置，然后按字母“s”，然后“q”退回到top的主界面，此时看到的就是排序后的显示。

       在top命令行也可以通过-o选定排序的字段。

       如 top H -d 1 -o COMMAND，需要注意大小写。

       排序有一些快捷键，如“N”对线程排序，“M”对内存排序，“P”对CPU排序。“R”反序。

       排序对于分析一些性能问题其实非常重要，可以聚焦在某些线程上。

       通用排序方法：可以在top主界面下按字母"x"，会高亮显示当前排序的列。x和b可以联合使用。

四、pidstat周期查看进程/线程使用cpu情况

        pidstat命令可以周期查看（最小周期1秒）一个或者多个线程（或者进程）的CPU使用情况。如果线程在多个核上调度（或者绑定在多个CPU核上），多个cpu核都会都显示出来，可以显示每个线程在用户空间，系统空间分别占用的CPU百分比，以及在哪个核上运行。

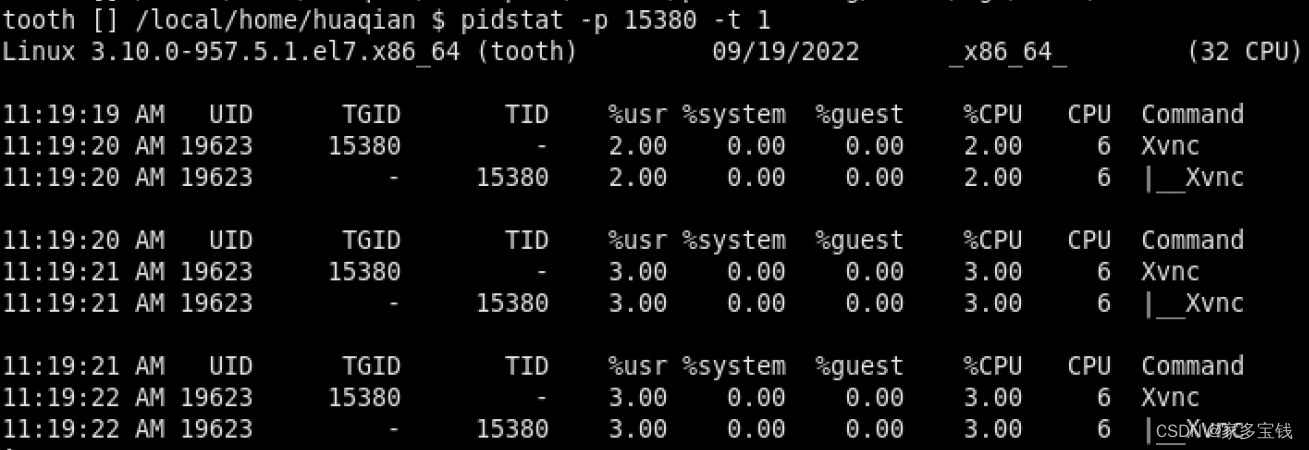

       显示多个线程用“，”隔开，命令：pidstat -p 15380,13000 -t 1

五、CPU亲和性（亲和力 CPU Affinity）

        有了前面的感性认识，现在终于来到重点，在SMP多处理系统中CPU亲和力。

        CPU Affinity 是一种调度属性(scheduler property)，是指进程（或线程）在某个给定CPU核上尽量长时间运行而不被迁移到其他核的倾向性。它可以将一个线程（进程）"绑定" 到一个或一组CPU核上。在SMP(Symmetric Multi-Processing对称多处理)架构下，Linux调度器(scheduler)会根据CPU affinity的设置让指定的进程运行在"绑定"的CPU上，而不会在别的CPU上运行。

        在多核计算机中，每个CPU核都有自己的缓存，一旦线程（或进程）被操作系统调度到其他核上，整个缓存都需要重建，缓存的命中率降低，系统性能下降。在对延迟敏感的系统中，合理地分配线程（或进程）与CPU的亲和性，能够有效提升系统性能，降低延迟。

        CPU亲和性可以分为软亲和性和硬亲和性。

软亲和性

        线程（或进程）保持在一个CPU核上持续运行而尽量不被迁移到其他核。但是在如负载过重等不得已的情况下，依然会执行迁移操作。

        Linux内核的进程调度器天然就支持软亲和性。所以无需做额外配置。

硬亲和性

        将线程（或进程）强行绑定在某个核上运行，不允许被调度到其他核上。

        如果想让特定进程或线程独占某一或某些CPU，需要做三件事：

• 隔离CPU核

        硬亲和性支持首先需要将核隔离出来，被隔离出来的核不会再被操作系统的调度器使用，也就是说其他的CPU就算再忙，隔离出来的CPU也是空闲的。这样可以避免其它线程运行在被隔离的CPU上，只有你的程序会跑在这个（些）指定的CPU核上，并且没有其他任务会来抢占你的CPU。,这些被移除的CPU称为"isolated" CPU。

        被隔离的CPU虽然Linux调度器不会让线程run在上面，但是仍会收到interrupt！对于性能和延迟要求高的线程，还需要做中断隔离。

        隔离CPU核需要在Linux系统启动前指定，打开/etc/default/grub，修改参数GRUB_CMDLINE_LINUX，增加isolcpus=0(假设我们仅仅隔离CPU的第0核)，如果要隔离多个核，只需要在核间用逗号","隔开即可。如我们隔离20，29-31四个核，那么增加isolcpus=20，29，30，31或者isolcpus=20，29-31。执行update-grub让配置生效，重启系统后这些核就不会被Linux系统的调度器调度了。

• 绑定CPU核

       硬亲和性支持还需要将用户的线程（进程）绑定在隔离的核上，使其不会被Linux系统调度到其他空闲的核上而造成CPU上下文切换，导致程序性能下降。

        绑定CPU核有两种方式，一种是用CPU命令taskset，另外一种就是变成程序时通过API sched_setaffinity（sched_getaffinity）在写程序时指定。

        taskset

# 命令行形式
taskset [options] mask command [arg]...
taskset [options] -p [mask] pid

PARAMETER
　　mask : cpu亲和性,当没有-c选项时, 其值前无论有没有0x标记都是16进制的，当有-c选项时，其值是十进制的。
　　command : 命令或者可执行程序
　　arg : command的参数
　　pid : 进程ID,可以通过ps/top/pidof等命令获取

OPTIONS
　　-a, --all-tasks (旧版本中没有这个选项)
　　　　这个选项涉及到了linux中TID的概念，他会将一个进程中所有的TID都执行一次CPU亲和性设置，TID就是Thread ID，他和POSIX中pthread_t表示的线程ID完全不是同一个东西。Linux中的POSIX线程库实现的线程其实也是一个进程(LWP)，这个TID就是这个线程的真实PID。
       -p, --pid
              操作已存在的PID,而不是加载一个新的程序
       -c, --cpu-list
              声明CPU的亲和力使用数字表示而不是用位掩码表示. 例如 0,5,7,9-11.
       -h, --help
              display usage information and exit
       -V, --version
              output version information and exit
  USAGE

　　1) 使用指定的CPU亲和性运行一个新程序

　　　　taskset [-c] mask command [arg]...

                 使用CPU0运行ls命令显示/etc/init.d下的所有内容
　　　　   taskset -c 0 ls -al /etc/init.d/

　　2) 显示已经运行的进程的CPU亲和性
        taskset -p pid
          [root@localhost ~]# taskset -cp 1393
          pid 1393's current affinity list: 0-7
　　3) 改变已经运行进程的CPU亲和力
　　    taskset -p[c] mask pid
        更改具体某一进程（或 线程）CPU亲和性
          taskset  -p   hexadecimal mask  PID/LWP
          上面1393号线程可以在0~7号CPU之间允许，现在设置掩码0x11（二进制0001 0001），表示可以在0~4号CPU上允许。
          [root@localhost ~]# taskset -p 0x11  1393
          pid 1393's current affinity mask: ff
          pid 1393's new affinity mask: 11
          [root@localhost ~]# taskset -p   1393
          pid 1393's current affinity mask: 11
          [root@localhost ~]# taskset -cp   1393
          pid 1393's current affinity list: 0,4

            为具体某一进程（或 线程）CPU亲和性指定一组范围
              使用-c参数
              [root@localhost ~]# taskset -cp 20,29-31  1393
              pid 1393's current affinity list: 0,4
              pid 1393's new affinity list: 20,29-31
              [root@localhost ~]# taskset -cp   1393
              pid 1393's current affinity list: 20,29-31

  PERMISSIONS
        一个用户要设定一个进程的CPU亲和性,如果目标进程是该用户的,则可以设置,如果是其他用户的,则会设置失败,提示 Operation not permitted.当然root用户没有任何限制.
        任何用户都可以获取任意一个进程的CPU亲和性。

        sched_setaffinity（sched_getaffinity）

        常用的C的代码段如下：

#include <sched.h>

    cpu_set_t mask;               // cpu核的位掩码
    CPU_ZERO(&mask);       // 将CPU核列表置空
    CPU_SET(20, &mask);    // 将需要绑定的cpu号设置在mask中
    CPU_SET(29, &mask);    // 将需要绑定的cpu号设置在mask中
    CPU_SET(30, &mask);    // 将需要绑定的cpu号设置在mask中
    CPU_SET(31, &mask);    // 将需要绑定的cpu号设置在mask中
    if (sched_setaffinity(pthread_self(), sizeof(mask), &mask) == -1) // CPU绑定
    {
        printf("failed to set affinity.\n");
    }
    else
    {
        printf("succeeded to set affinity.\n");
    }

• 中断隔离

        绑定所有的interrupts到非隔离的CPU上，避免被隔离的CPU收到interrupt而被消耗，造成绑定在其上的线程的调度。

        IRQ（Interrupt request）是硬件级别的服务请求，IRQ都有一个亲和度属性smp_affinity，smp_affinity决定允许哪些CPU核心处理该IRQ。当前Linux的某一特定IRQ的亲和度值储存在/proc/irq/IRP_NUMBER/smp_affinity文件中，只有ROOT权限用户可见和可操作。该值是一个十六进制位掩码(hexadecimal bit-mask),代表着系统的所有CPU核，跟taskset和CPU_SET一样，每一个bit对应一个CPU核。

        命令cat /proc/interrupts可以看到所有设备的interrupts信息,第一列即为IRP_NUMBER。

        命令cat /proc/irq/32/smp_affinity可以看到IRQ号为32的亲和度，默认值为f（跟CPU的核数紧密相关，此处f表示4核CPU），代表这个IRP能被所有CPU接受处理。

        命令echo 1 >/proc/irq/32/smp_affinity把IRQ号为32的亲和度值设为1，代表这个IRP仅能被CPU0接受处理。echo 1fefffff > /proc/irq/32/smp_affinity，表示32号中断不送到CPU的20，29-31核。

        其他类推，我们可以据要求任意绑定IRQ到CPU。不过，系统中仍有一部分中断没有被绑定，例如：Single function call interrupts, Local timer interrupts等等。

六、结语

        对于性能和延迟要求高的线程，以及如何提升CPU资源紧张的系统，本文仅从Linux系统的调度方面进行了简单的描述，通过上述的方法和一些原则进行调整和优化，也许可以逐步使系统和线程达到最佳的平衡。当然线程优先级的合理分配，系统资源的平衡调度，对于性能要求高的系统的整体性能，也有很大的影响！
