Allegro指定gerber生成路径

最新推荐文章于 2025-03-24 14:55:21 发布
原创 最新推荐文章于 2025-03-24 14:55:21 发布 · 4.4k 阅读 · 13 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

使用Allegro的高手一般都是一键生成gerber，对不熟练的使用者来说需要手动生成最后的gerber文件给板厂。Allegro生成Gerber数据时，默认会保存在与pcb文件相同目录路径下，这样brd文件和art文件以及log文件在一起显得很混乱，不太方便打包压缩。比较好的做法是将gerber文件放到指定目录下，操作如下：

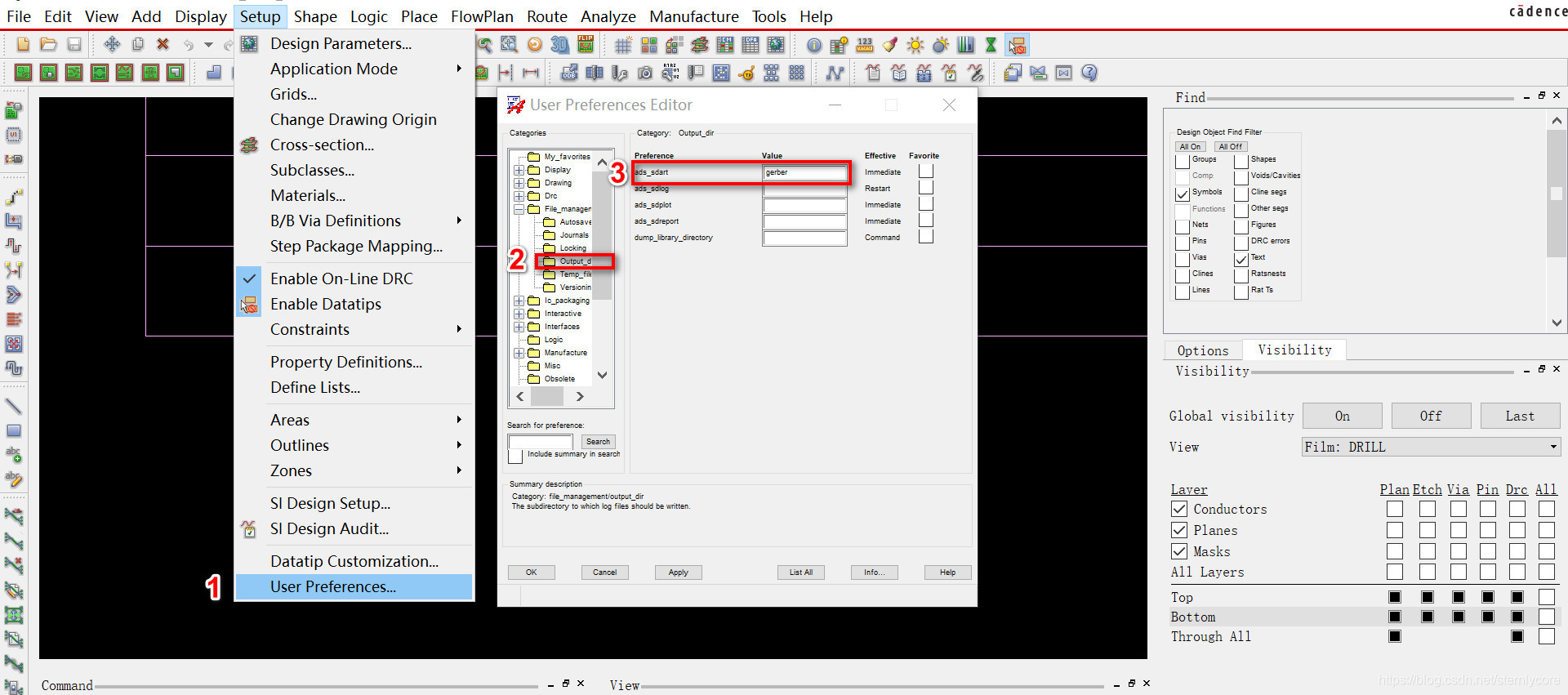

  1. 打开Setup下的User Preferences
  2. 找到File_management下的Output_dir文件夹
  3. 在ads_sdart下输入gerber
  4. 这样在brd文件所在位置就会出现gerber文件夹
    在这里插入图片描述
