这次我们来介绍一下UART的基本时序，了解一下底层信号怎么传送的。方便以后使用Verilog HDL实现收发逻辑。

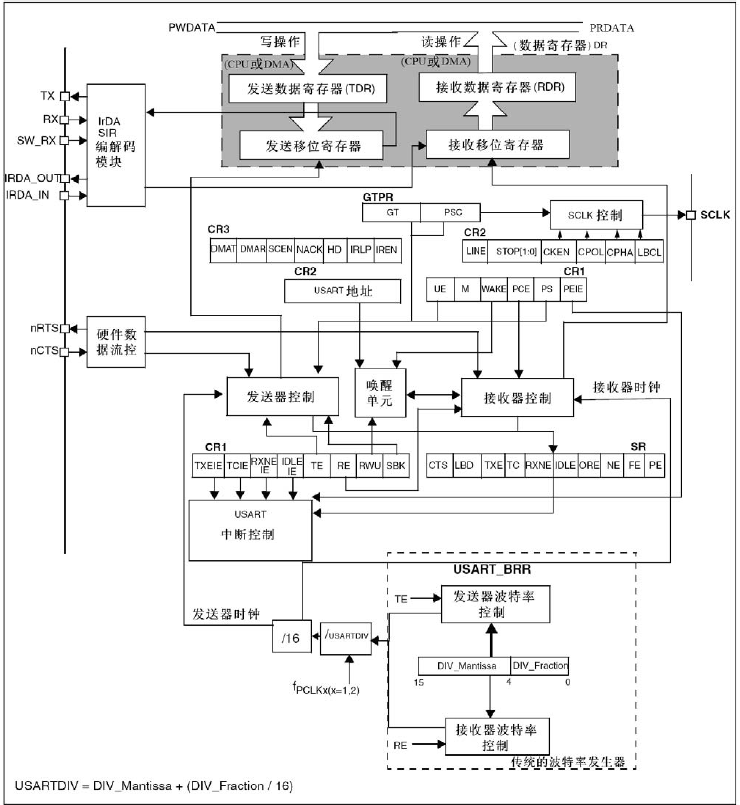

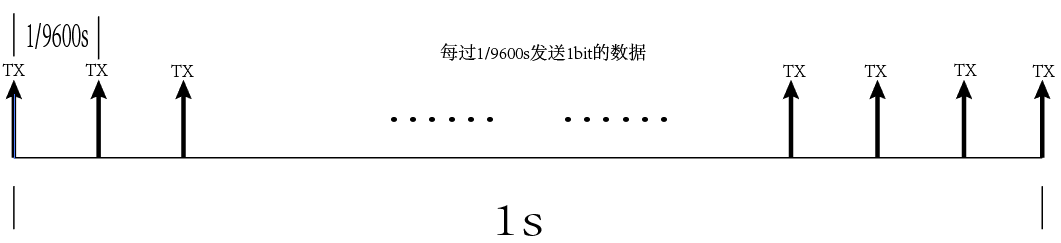

9600bit/s 的意思是每秒发送9600bit，因此可以理解为将1s分解为9600等分，对于发送端来说，每bit电平的维持时间是1/9600s，对于接收端来说，在1/9600s内要完成数据的采样。因此对于不同时间源的设备，如何实现这个发送“节拍”以及设置接收采样频率非常重要，即主从设备对各自主时钟（SCLK）的分频非常重要。

UART的基本时序：

发送端

接收端

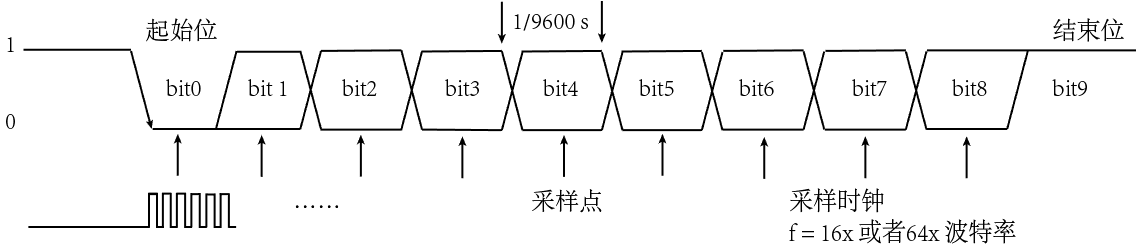

UART的每一帧数据一般有10位分别为初始位，8位数据和结束位。对于发送端，将待发送的数据存入发送寄存器，产生起始位即将电平拉低，随后每1/9600s将寄存器中的数据一位一位的发送出去。当数据发送完毕后，将电平拉高等待下一次的发送。对于接收端来
