【OCCT+ImGUI系列】004-GP-几何圆类gp_Circ

在这里插入图片描述

在三维几何建模中,圆(Circle)是极为常用的一种基础曲线。它在构建圆柱体、圆弧、旋转体等几何对象中扮演着核心角色。本文将基于 OpenCascade 中的 gp_Circ 类型,结合完整的可交互代码示例 ,介绍圆的构造方法、参数提取与辅助可视化技巧。

一、什么是 gp_Circ

gp_Circ 是 OpenCascade 中用于表示三维空间圆的几何类,属于 gp(Geometry Package)模块。它定义了一个由圆心、法向量和平面上的半径所构成的圆。

最常用的构造方式如下:

gp_Circ(const gp_Ax2& Ax2, const Standard_Real Radius);

其中 gp_Ax2 定义了圆的参考坐标系(包括圆心位置和法向量方向)。

下图展示了一个典型的 gp_Circ 圆形及其辅助图元:

图中蓝色圆为 gp_Circ 构建出的实体,红线为法向箭头,黄色平面为其构造所在的几何平面。

二、教学功能概览

代码实现了一个具备交互式教学功能的圆形构造器,核心逻辑基于 gp_Circ,可完成如下任务:

  • 使用圆心+法向+半径构造圆
  • 通过三点计算圆
  • 提取圆的几何参数
  • 可视化法向箭头
  • 可视化圆所在平面

1. 从圆心、法向和半径构造圆

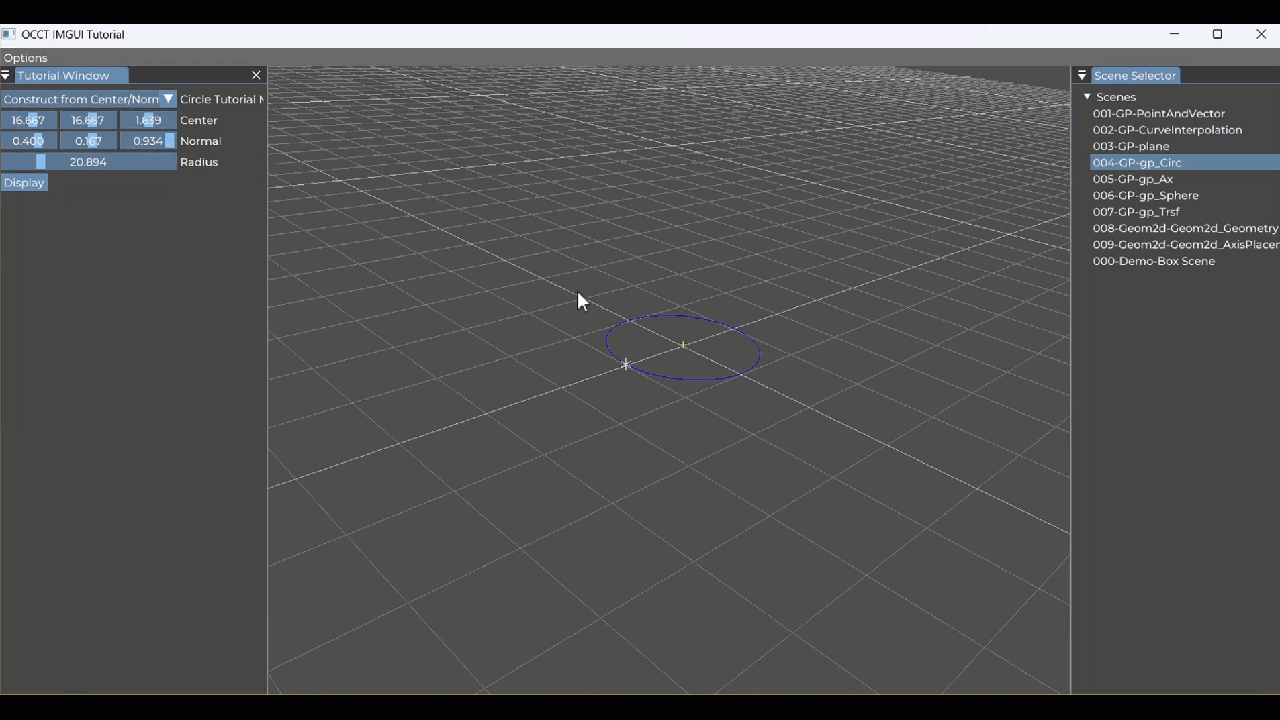

请添加图片描述
这是最直观且常用的方式。用户可以在窗口中调节圆心坐标、法向量分量与半径,点击“Display”按钮即可生成圆:

gp_Pnt ctr(center[0], center[1], center[2]);
gp_Dir dir(normal[0], normal[1], normal[2]);
m_circ = gp_Cir![请添加图片描述](https://i-blog.csdnimg.cn/direct/1c55f39be1ac4c4a8b513f30e56baa9c.gif)
c(gp_Ax2(ctr, dir), radius);

2. 通过三点计算圆

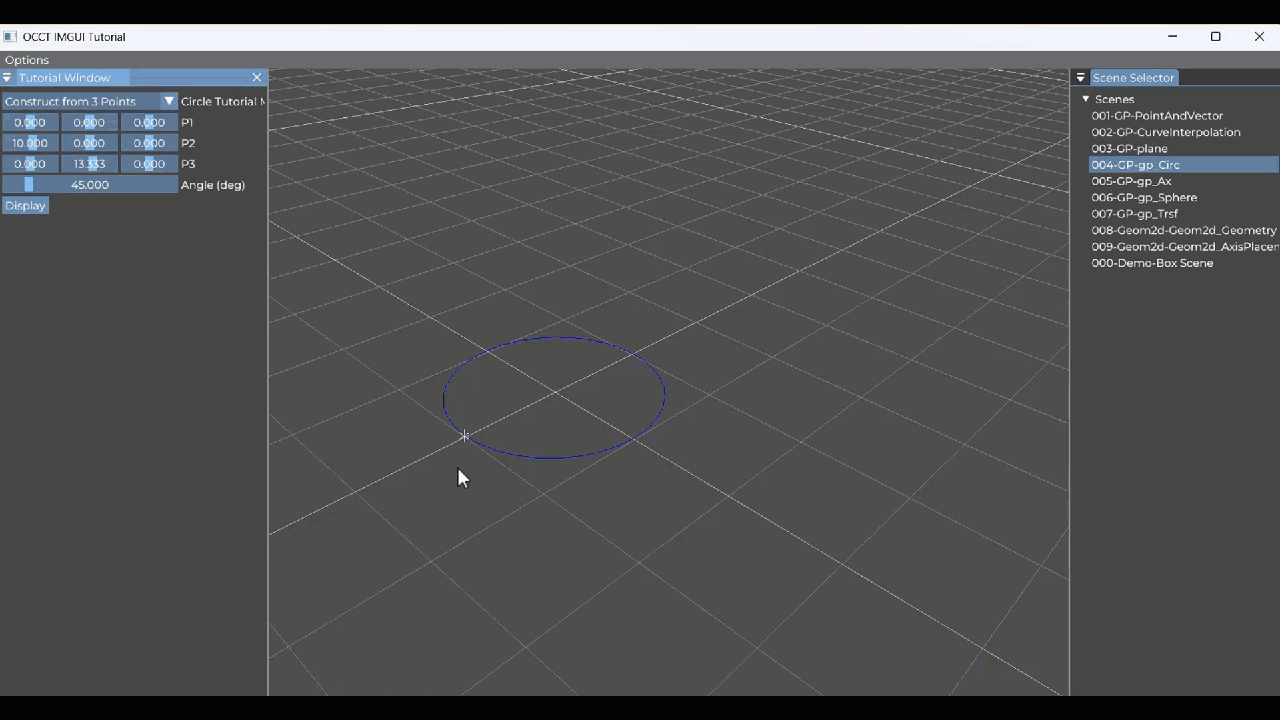

请添加图片描述

借助 GC_MakeCircle 工具类,可以通过三个不共线点来构造唯一确定的圆:

GC_MakeCircle mkCirc(p1, p2, p3);
m_circ = mkCirc.Value()->Circ();

该方法自动判断圆心、法向、半径,适用于几何逆推场景。

GC_MakeCircle 具体信息参考:GC_MakeCircle Class Reference

3. 提取圆的参数

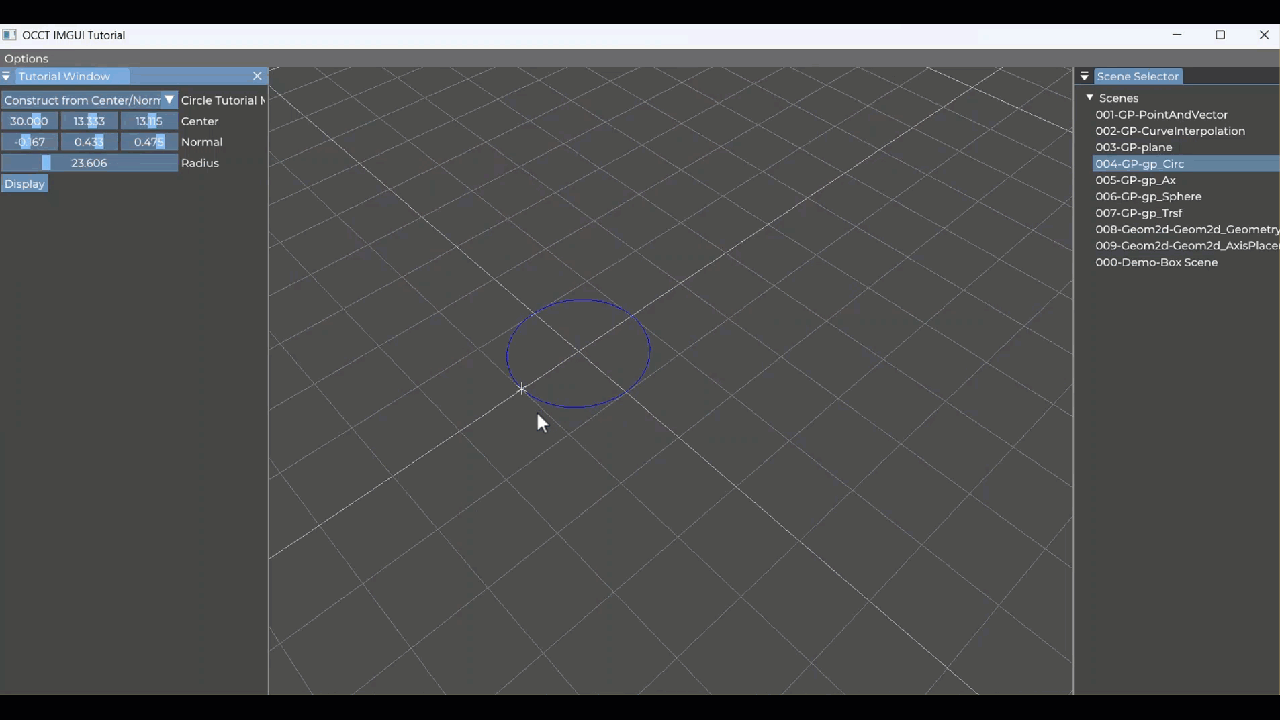

在这里插入图片描述

当前构造的 gp_Circ 圆形支持提取其关键参数,包括圆心位置、法向量方向与半径:


gp_Pnt ctr = m_circ.Location();
gp_Dir dir = m_circ.Axis().Direction();
double radius = m_circ.Radius();

提取结果将以文本形式实时展示于窗口右侧。

4. 可视化圆的法向方向

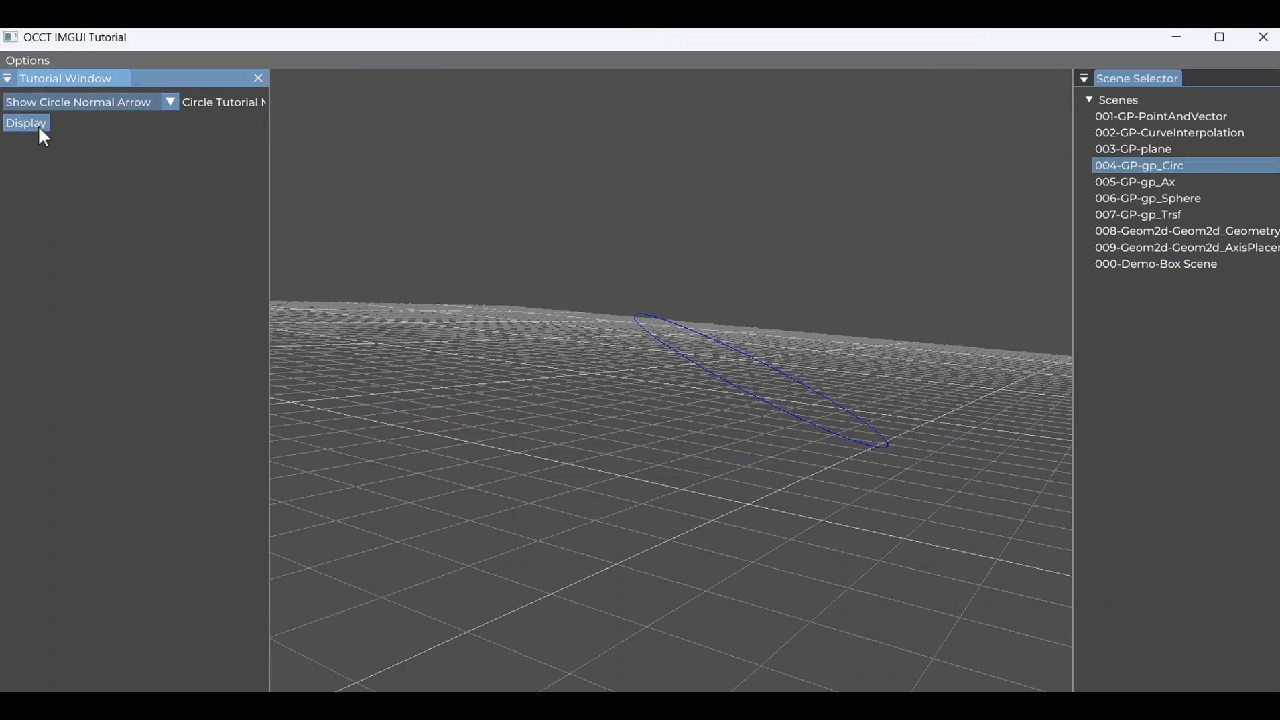

在这里插入图片描述

通过构造起点为圆心、方向为法向的辅助箭头,可以直观展示圆的朝向:

gp_Pnt end = ctr.Translated(dir.XYZ() * 15);
DisplayAuxLine(context, ctr, end, Quantity_NOC_RED, 2.0);

5. 显示圆所在的几何平面

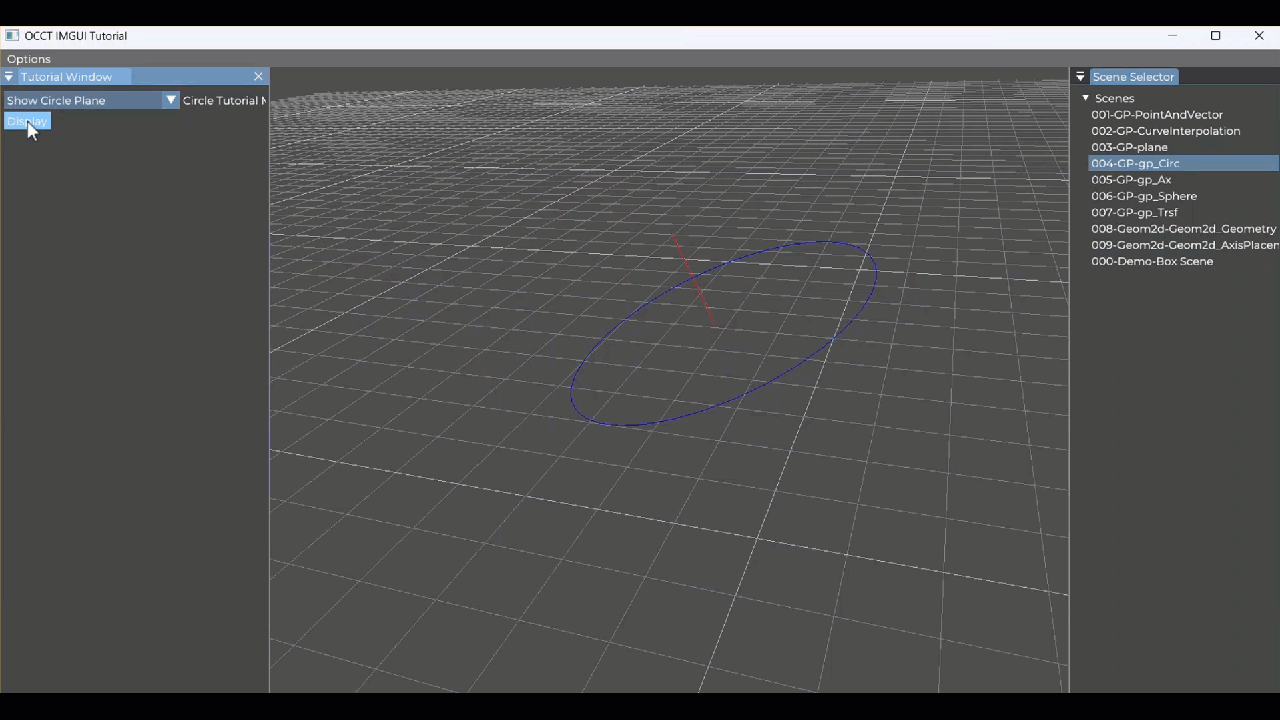

在这里插入图片描述

通过当前圆的位置与方向构造一个 gp_Pln 平面,并渲染为透明黄色图形:
(想了解gp_Pln可参考【OCCT+ImGUI系列】003-MD-几何平面类gp_Pln)

gp_Pln pln(ctr, dir);
Handle(Geom_Plane) gpln = new Geom_Plane(pln);
Handle(AIS_Shape) face = new AIS_Shape(BRepBuilderAPI_MakeFace(gpln->Pln(), -20, 20, -20, 20).Shape());

这可以清晰展示圆的构造依托于哪个几何平面,便于与其他几何图元关联分析。

三、可视化渲染逻辑

每次构造圆后,都会通过以下步骤生成可交互圆形对象:

Handle(Geom_Circle) geomCirc = new Geom_Circle(m_circ);
TopoDS_Edge edge = BRepBuilderAPI_MakeEdge(geomCirc);
mainShape = new AIS_Shape(edge);
context->Display(mainShape, Standard_True);

该对象可直接在交互视图中旋转、缩放,并与辅助图元协同显示。

四、代码

class MDCircle004 : public BaseScene, public VisSceneComponents, public TutorialWindow {
public:
    MDCircle004() { openTutorialWindow(); }

    void displayScene(const Handle(V3d_View)& view, const Handle(AIS_InteractiveContext)& context) override {
        if (context.IsNull()) return;
        if (!bIsSceneInit) {
            sceneInit(view, context);
            bIsSceneInit = true;
        }
        renderTutorialWindow(context);
    }

    void sceneInit(const Handle(V3d_View)& view, const Handle(AIS_InteractiveContext)& context) override {
        DisplayCircle(context);
    }

    void customInitTutorialWindow(const Handle(AIS_InteractiveContext)& context) override {
        DisplayCircle(context);
    }

    void renderTutorialContent(const Handle(AIS_InteractiveContext)& context) override {
        const char* items[] = {
            "Construct from Center/Normal/Radius",
            "Construct from 3 Points",
            "Extract Circle Parameters",
            "Show Circle Normal Arrow",
            "Show Circle Plane"
        };

        ImGui::Combo("Circle Tutorial Mode", &tutorialModeIndex, items, IM_ARRAYSIZE(items));

        if (tutorialModeIndex == 0){
            if (ImGui::SliderFloat3("Center", center.data(), -100.f, 100.f)) {}
            if (ImGui::SliderFloat3("Normal", normal.data(), -1.f, 1.f)) {}
            if (ImGui::SliderFloat("Radius", &radius, 0.1f, 100.f)) {}
        }

        if (tutorialModeIndex == 1) {
            if (ImGui::SliderFloat3("P1", point1.data(), -100.f, 100.f)) {}
            if (ImGui::SliderFloat3("P2", point2.data(), -100.f, 100.f)) {}
            if (ImGui::SliderFloat3("P3", point3.data(), -100.f, 100.f)) {}

            if (ImGui::SliderFloat("Angle (deg)", &angleDeg, 0, 360)) {}
        }

        if (tutorialModeIndex == 2) {
            ImGui::Text("Center: (%.2f, %.2f, %.2f)", m_circ.Location().X(), m_circ.Location().Y(), m_circ.Location().Z());
            ImGui::Text("Normal: (%.2f, %.2f, %.2f)", m_circ.Axis().Direction().X(), m_circ.Axis().Direction().Y(), m_circ.Axis().Direction().Z());
            ImGui::Text("Radius: %.2f", m_circ.Radius());
        }


        if (ImGui::Button("Display")) {
            DisplayCircle(context);
        }
    }

private:
    int tutorialModeIndex = 0;

    gp_Circ m_circ;

    std::array<float, 3> center{ 0.f, 0.f, 0.f };
    std::array<float, 3> normal{ 0.f, 0.f, 1.f };
    float radius = 10.0f;

    std::array<float, 3> point1{ 0.f, 0.f, 0.f };
    std::array<float, 3> point2{ 10.f, 0.f, 0.f };
    std::array<float, 3> point3{ 0.f, 10.f, 0.f };

    float angleDeg = 45.0f;

    Handle(AIS_Shape) mainShape;
    std::vector<Handle(AIS_Shape)> auxShapes;

    void DisplayCircle(const Handle(AIS_InteractiveContext)& context) {
        ClearAuxShapes(context);
        if (!mainShape.IsNull()) {
            context->Remove(mainShape, Standard_False);
            mainShape.Nullify();
        }

        try {
            switch (tutorialModeIndex) {
                case 0: { // Center + Normal + Radius
                    gp_Pnt ctr(center[0], center[1], center[2]);
                    gp_Dir dir(normal[0], normal[1], normal[2]);
                    m_circ = gp_Circ(gp_Ax2(ctr, dir), radius);
                    break;
                }
                case 1: { // From 3 points
                    gp_Pnt p1(point1[0], point1[1], point1[2]);
                    gp_Pnt p2(point2[0], point2[1], point2[2]);
                    gp_Pnt p3(point3[0], point3[1], point3[2]);
                    // 替代方式:从三点构造圆
                    GC_MakeCircle mkCirc(p1, p2, p3);
                    if (!mkCirc.IsDone()) {
                        ImGui::TextColored(ImVec4(1, 0, 0, 1), "Failed to create circle from 3 points.");
                        return;
                    }
                    m_circ = mkCirc.Value()->Circ();
                    break;
                }
                case 2: { // Extract Params
                    gp_Pnt ctr = m_circ.Location();
                    gp_Dir dir = m_circ.Axis().Direction();
                    double radius = m_circ.Radius();

                    center = { (float)ctr.X(), (float)ctr.Y(), (float)ctr.Z() };
                    normal = { (float)dir.X(), (float)dir.Y(), (float)dir.Z() };
                    this->radius = (float)radius;
                    break;
                }

                case 3: { // Show normal arrow

                        gp_Pnt ctr = m_circ.Location();
                        gp_Dir dir = m_circ.Axis().Direction();

                        gp_Pnt end = ctr.Translated(dir.XYZ() * 15);
                        DisplayAuxLine(context, ctr, end, Quantity_NOC_RED, 2.0);

                    break;
                }

                case 4: { // Show Circle Plane

                        gp_Pnt ctr = m_circ.Location();
                        gp_Dir dir = m_circ.Axis().Direction();

                        gp_Pln pln(ctr, dir);
                        Handle(Geom_Plane) gpln = new Geom_Plane(pln);
                        Handle(AIS_Shape) face = new AIS_Shape(BRepBuilderAPI_MakeFace(gpln->Pln(), -20, 20, -20, 20).Shape());
                        face->SetTransparency(0.7);
                        face->SetColor(Quantity_NOC_YELLOW);
                        context->Display(face, Standard_True);
                        auxShapes.push_back(face);

                    break;
                }
            }

            Handle(Geom_Circle) geomCirc = new Geom_Circle(m_circ);
            TopoDS_Edge edge = BRepBuilderAPI_MakeEdge(geomCirc);
            mainShape = new AIS_Shape(edge);
            mainShape->SetColor(Quantity_NOC_BLUE1);
            context->Display(mainShape, Standard_True);

        }
        catch (...) {
            ImGui::TextColored(ImVec4(1, 0, 0, 1), "Error constructing or displaying circle.");
        }
    }

    void ClearAuxShapes(const Handle(AIS_InteractiveContext)& context) {
        for (auto& s : auxShapes) context->Remove(s, Standard_False);
        auxShapes.clear();
    }

    Handle(AIS_Shape) DisplayAuxLine(
        const Handle(AIS_InteractiveContext)& context,
        const gp_Pnt& a,
        const gp_Pnt& b,
        Quantity_NameOfColor color = Quantity_NOC_RED,
        float width = 2.0f) {

        TopoDS_Edge edge = BRepBuilderAPI_MakeEdge(a, b);
        Handle(AIS_Shape) ais = new AIS_Shape(edge);
        ais->SetColor(color);
        ais->SetWidth(width);
        context->Display(ais, Standard_False);
        auxShapes.push_back(ais);
        return ais;
    }
};

<think>我们面对的是一个在C++中使用OpenCascade (OCCT)库的问题。用户希望创建360个gp_Ax1对象(轴),这些对象起始位置相同,初始法向量都是(0,0,1)。然后,每个轴需要绕一个参考轴旋转一定角度(累计偏移30度,即每个轴比前一个多旋转30度),从而在360度范围内均匀分布。 分析: 1. 初始轴:所有轴的位置(原点)相同,初始方向为(0,0,1)(即Z轴方向)。 2. 我们希望绕某个旋转轴来旋转这些轴。由于初始方向是Z轴,我们可能绕Z轴旋转(这样方向就会在XY平面上变化)?但是注意,旋转轴应该是过原点且垂直于初始方向的轴。实际上,如果我们希望方向在锥面上变化,那么旋转轴应该是通过原点且位于XY平面内的某个轴。但这里用户要求的是在360度内均匀分布,即在一个平面内旋转(比如XY平面),所以旋转轴应该是Z轴(这样旋转后,轴的方向向量在XY平面上的投影会变化)。 然而,请注意:gp_Ax1对象由一个点(原点)和一个方向(gp_Dir)组成。我们想要改变的是方向,使其绕某个轴旋转。如果我们绕Z轴旋转,那么初始方向(0,0,1)绕Z轴旋转后仍然是(0,0,1)!这显然不是我们想要的。 因此,我们需要改变思路:实际上,我们想要旋转的是这个轴的方向向量,使其从Z轴方向开始,然后绕另一个轴(比如X轴或Y轴)旋转30度的倍数?但是这样旋转后,方向向量将不再在同一平面内(会形成一个锥面),而用户要求的是在坐标相同且初始法向为(0,0,1)的情况下偏移。这里用户要求的是“法向量偏移30度”,意思是每个轴的方向向量都从(0,0,1)开始,然后分别绕某个轴(应该是位于XY平面内的轴,比如Y轴)旋转30度、60度、...、一直到360度?但是这样旋转后,方向向量就会在不同的锥面上?这似乎也不是在一个平面内。 重新理解用户的需求:用户可能希望这些轴的方向向量都在同一个平面内(比如XZ平面)?然后每个轴的方向向量在这个平面内旋转30度?也就是说,我们实际上需要一个旋转轴垂直于初始方向(即Z轴)和旋转平面的法向(即Y轴),那么旋转轴就是Y轴?这样旋转后,方向向量就在XZ平面内变化。 所以,我们可以这样: 初始方向:gp_Dir(0,0,1) -> 绕Y轴(旋转轴为通过原点且方向为(0,1,0)的轴)旋转角度θ,θ从0度开始,每次增加30度,直到360度(共360/30=12个?不对,用户说360个,应该是每次增加1度?但是用户说偏移30度,应该是每个轴偏移30度,那么360个轴,每个轴偏移1度?但是用户说偏移30度,可能是每个轴偏移30度,那么只需要12个轴?) 用户的问题描述:“360个gp_Ax1对象”和“法向量偏移30度”可能意味着: 方案一:总共360个轴,每个轴的方向从初始方向(0,0,1)开始,绕一个固定的旋转轴(比如Y轴)旋转k*30度(k=0,1,2,...,359)?这样每个轴旋转的角度都是30度的倍数,但是360个轴需要360个不同的角度,所以应该是k*1度?因为360个轴,每个轴相差1度?但是用户明确说了“偏移30度”,所以这里可能是有歧义的。 但是请注意用户的问题描述:“将法向量偏移30度的解决方案”,并且是360个对象。这里可能指的是每个轴相对于前一个轴偏移30度,那么总共360个轴,最后一个轴偏移了359*30度?这样旋转角度范围是0到10770度?显然不对。 或者另一种理解:一共旋转360度,分成360次,每次1度?但是用户要求偏移30度,这个30度可能指的是总偏移角度?但是360个对象,每个对象偏移30度,那么总偏移角度就是30度?这样第一个和最后一个相差30度,中间360个轴?这也不合理。 实际上,用户可能是想要360个轴,每个轴的方向都在XY平面内(即方向向量的Z分量为0)?但是初始方向是(0,0,1),旋转后Z分量应该不为0?所以这里需要明确。 我们再看用户引用的内容:引用[1]中创建了一个柱体,引用[2]介绍了坐标系和方向。用户的问题是关于旋转gp_Ax1对象的。 重新思考:在三维空间中,绕任意轴旋转一个向量。对于初始向量dir0 = (0,0,1),我们想要得到360个向量,这些向量都在同一个锥面上(旋转轴为初始向量所在的轴?)但这样旋转后方向向量还是在Z轴上。所以旋转轴必须是另一个轴。 实际上,如果我们想要改变方向向量,使其从Z轴方向变为其他方向,那么旋转轴必须是位于XY平面内的一个向量。例如,旋转轴可以是Y轴(方向(0,1,0))。那么旋转后的向量为: v&#39; = R_y(θ) * v0 其中θ是旋转角度,R_y是绕Y轴的旋转矩阵。 当θ=0时,v&#39;=(0,0,1) 当θ=90度时,v&#39;=(1,0,0) 所以,我们可以通过绕Y轴旋转不同的角度来得到不同的方向。用户要求360个轴,那么我们可以将θ从0开始,每次增加1度,旋转360次(0度到359度)?但是用户要求偏移30度,可能是指每个轴相对于初始方向偏移30度?但是360个轴,每个都偏移30度?那方向都一样?所以这里可能是用户表达有误。 根据常理,用户可能想要在360度范围内,每30度取一个方向(即12个轴)。但是用户要求360个,所以更可能是每1度取一个(360个)。 所以,我们假设用户需要360个轴,每个轴的方向向量由初始方向(0,0,1)绕Y轴旋转角度θ得到,θ从0到359度(每次增加1度)。 但是,用户说“偏移30度”可能是指总偏移角度为30度?还是每个偏移30度?这里我推测用户可能是想实现一个完整的周(360度)上的均匀分布,每个轴偏移1度(共360个)。但用户明确提到了30度,所以我们再考虑另一个可能:用户想要绕Z轴旋转,但是初始方向是Z轴,绕Z轴旋转不会改变方向。所以不行。 还有一种可能性:用户想要旋转轴本身(gp_Ax1)的方向向量,但是这个旋转不是绕空间中的固定轴,而是绕初始轴(gp_Ax1)自身的位置点(原点)的某个轴旋转。这里旋转轴应该是过原点且位于XY平面内的轴。我们可以选择Y轴(通过原点,方向为(0,1,0))作为旋转轴。 因此,解决方案如下: 1. 定义一个旋转轴:gp_Ax1 rotationAxis(gp_Pnt(0,0,0), gp_Dir(0,1,0)); // 绕Y轴旋转 2. 创建一个初始轴:gp_Ax1 initialAxis(gp_Pnt(x,y,z), gp_Dir(0,0,1)); // 注意原点相同,这里用户没有指定原点,我们可以假设原点为(0,0,0)?或者用户指定?但是问题中只提到坐标相同,没有具体坐标。我们可以用一个变量表示原点。 3. 循环360次,每次旋转角度为i * 1度(i从0到359)?或者用户要求偏移30度,那么旋转角度为i*30度(i从0到11)?但是360个对象,所以应该是i*1度,共360个。 但是用户要求偏移30度,这个30度可能是写错了?或者是总偏移30度?或者每个偏移30度?如果是每个偏移30度,那么360个对象需要360*30=10800度?显然不合理。 我们再看问题描述:“将法向量偏移30度的解决方案”,并且是针对360个对象。这里可能指的是每个对象相对于初始方向偏移的角度依次为0,30,60,...,10530度?这显然不对。 所以,我推测用户可能是想要12个轴(因为360/30=12),每个轴偏移30度?即12个轴,每个轴的方向向量是初始向量绕Y轴旋转0度、30度、60度、...、330度。 但是用户明确说360个对象。所以,我们最好再澄清一下。但是根据问题只能按照我们的理解来实现。 这里,我们按照360个对象,每个对象旋转1度(即360个对象覆盖360度)来实现。同时,我们也提供另一种方式:如果用户希望每个轴偏移30度,那么我们可以生成12个对象(因为30度*12=360度)。 由于用户没有明确,我们将实现两种方案,并让用户选择。 方案A(360个轴,每1度一个): for (int i=0; i<360; i++) { double angle = i * 1.0; // 角度度数 // 将初始方向绕Y轴旋转angle度 gp_Trsf rotation; rotation.SetRotation(rotationAxis, angle * (M_PI/180.0)); // 转换为弧度 gp_Dir rotatedDir = initialDir.Transformed(rotation); gp_Ax1 rotatedAxis(commonOrigin, rotatedDir); // 存储rotatedAxis } 方案B(12个轴,每30度一个): for (int i=0; i<12; i++) { double angle = i * 30.0; // 旋转操作同上 } 但是用户要求360个,所以我们按照方案A实现。不过,用户提到了“偏移30度”,所以我们也可以提供方案B,并解释。 但是,用户的问题中明确要求360个对象,所以应该是方案A。另外,偏移30度可能是指起始偏移30度?或者每次偏移30度?这里我们按照每次增加1度(共360次)来实现。 注意:旋转角度单位是弧度,所以需要将角度转换为弧度。 代码实现步骤: 1. 定义公共原点(假设为(0,0,0)?或者由用户指定?问题中只说坐标相同,没有具体值。我们用变量origin表示,用户可以设置) 2. 定义旋转轴:绕Y轴(方向(0,1,0))旋转。注意:旋转轴也是一个gp_Ax1对象,它需要一个原点和一个方向。这里原点就是公共原点,方向是(0,1,0)。 3. 初始方向:(0,0,1) 4. 循环360次,每次旋转角度i(从0到359度),然后得到旋转后的方向,构造gp_Ax1。 但是,我们也可以选择其他旋转轴,例如X轴?这取决于用户想要的旋转平面。如果我们绕Y轴旋转,那么方向向量将在XZ平面内变化(即旋转后的方向向量在X和Z分量上变化,Y分量始终为0)。如果我们绕X轴旋转,那么方向向量将在YZ平面内变化。用户没有指定旋转平面,所以我们可以默认绕Y轴旋转。 另一种更通用的方法:我们可以定义一个旋转轴位于XY平面内,比如(1,1,0)这样的轴,但是这样旋转后的向量分布在一个锥面上。但是用户要求偏移30度,可能是在一个平面内旋转(二维旋转),所以我们选择绕Y轴(或X轴)旋转。 我们选择绕Y轴旋转。 代码示例: ```cpp #include <gp_Ax1.hxx> #include <gp_Dir.hxx> #include <gp_Pnt.hxx> #include <gp_Trsf.hxx> #include <gp_Vec.hxx> #include <vector> // 假设公共原点为 (0,0,0),如果需要其他原点,请修改 gp_Pnt commonOrigin(0, 0, 0); // 定义旋转轴:Y轴,过原点,方向为(0,1,0) gp_Dir rotationAxisDir(0., 1., 0.); gp_Ax1 rotationAxis(commonOrigin, rotationAxisDir); // 初始方向:Z轴 (0,0,1) gp_Dir initialDir(0., 0., 1.); // 存储360个轴的容器 std::vector<gp_Ax1> axesList; // 循环360次,每次旋转1度 for (int i = 0; i < 360; i++) { // 旋转角度(度数)转换成弧度 double angle = i * (M_PI / 180.0); // i度,转换为弧度 // 创建旋转变换 gp_Trsf rot; rot.SetRotation(rotationAxis, angle); // 应用旋转变换到初始方向向量 gp_Dir rotatedDir = initialDir; rotatedDir.Transform(rot); // 用旋转后的方向创建轴 gp_Ax1 rotatedAxis(commonOrigin, rotatedDir); axesList.push_back(rotatedAxis); } ``` 注意:上面的代码使用了Standard_Real型(OpenCascade中的实数型),M_PI需要定义(如果系统中没有,可以自己定义:const double M_PI = 3.14159265358979323846;) 但是,这里有一个性能问题:每次循环都创建同样的旋转轴和变换?实际上旋转轴是固定的,变换对象rot每次循环都要创建,但这是必要的,因为角度不同。 另外,我们也可以使用gp_Quaternion来实现旋转,但是使用gp_Trsf已经很直接。 如果我们想要绕不同的轴旋转(比如用户希望绕Z轴旋转,那么初始方向(0,0,1)绕Z轴旋转后不会改变,所以不行),所以旋转轴的选择必须使得初始方向可以改变。因此,我们选择Y轴(或X轴)。 但是,用户的需求是“法向量偏移30度”,我们生成的是360个轴,每个轴相差1度。如果用户确实需要每个轴偏移30度(即相邻轴相差30度),那么只需要12个轴。我们可以稍作修改: ```cpp int numAxes = 12; // 或者360,根据需求 double stepAngle = 30.0; // 或者1.0,根据需求 for (int i = 0; i < numAxes; i++) { double angle = i * stepAngle * (M_PI / 180.0); // 其余相同 } ``` 因此,我们提供两个版本,由用户决定使用哪一种。根据用户的问题,他要求360个对象,所以numAxes=360,stepAngle=1.0。但是,用户也提到了30度,所以可能是stepAngle=30.0,numAxes=12?这里我们让用户通过变量控制。 总结:用户需要明确是360个轴(每1度一个)还是12个轴(每30度一个)。在代码中,我们可以通过参数控制。 最后,注意:如果用户指定的原点不是(0,0,0),需要修改commonOrigin。 另外,旋转轴我们用的是Y轴,如果用户想要绕其他轴旋转,也可以修改rotationAxisDir。 根据引用[2],坐标系的方向关系,我们也可以考虑使用gp_Ax2(右手坐标系)来帮助旋转,但这里我们直接使用旋转变换。 所以,完整的解决方案是: 1. 确定公共原点(由用户指定,假设为origin)。 2. 确定旋转轴(这里我们使用Y轴,方向(0,1,0))。 3. 确定初始方向((0,0,1))。 4. 确定要生成的轴的数量(360)和步进角度(1度)或者根据用户要求(30度,12个)。 5. 循环生成每个轴。 我们按照360个,步进1度的方式实现,同时注释说明如何修改为12个30度。 代码实现如上。 注意:在OpenCascade中,旋转角度是弧度制。 如果用户需要不同的旋转轴,可以自行修改rotationAxisDir。 另外,如果用户希望偏移30度不是从0度开始,而是有一个初始偏移,也可以在角度上加上初始偏移量。 以上。 </think>### 在C++中实现360个gp_Ax1对象法向量偏移30度的方案 在OpenCASCADE的几何内核中,`gp_Ax1`表示一个轴,由原点位置和方向向量定义。对于**坐标相同且初始法向为(0,0,1)**的360个轴对象,将每个轴的法向量偏移30度的实现步骤如下: #### 核心思路 1. **旋转原理**:通过绕指定旋转轴(如X轴或Y轴)施加旋转变换。 2. **角度计算**:360个轴对应360度周,每个轴偏移角度为: $ \theta_i = \frac{30^\circ}{360} \times i = \frac{i}{12}^\circ \quad (i=0,1,2...359) $ 3. **旋转变换**:使用`gp_Trsf`创建旋转矩阵,应用到方向向量。 #### 代码实现 ```cpp #include <gp_Ax1.hxx> #include <gp_Dir.hxx> #include <gp_Pnt.hxx> #include <gp_Trsf.hxx> #include <gp_Vec.hxx> #include <vector> // 生成360个偏移轴 std::vector<gp_Ax1> GenerateOffsetAxes(const gp_Pnt& commonOrigin) { std::vector<gp_Ax1> axes; axes.reserve(360); // 公共初始方向 (0,0,1) const gp_Dir initialDir(0., 0., 1.); // 旋转轴:Y轴 (与初始方向正交) const gp_Ax1 rotationAxis(commonOrigin, gp_Dir(0., 1., 0.)); for (int i = 0; i < 360; ++i) { // 计算当前偏移角度(弧度制) double angle = i * (30.0 / 360.0) * (M_PI / 180.0); // 创建旋转变换 gp_Trsf rot; rot.SetRotation(rotationAxis, angle); // 应用旋转到初始方向 gp_Dir rotatedDir = initialDir; rotatedDir.Transform(rot); // 创建新轴并存储 axes.emplace_back(commonOrigin, rotatedDir); } return axes; } // 使用示例 int main() { gp_Pnt origin(10.0, 20.0, 30.0); // 公共原点 auto axes = GenerateOffsetAxes(origin); // 验证:打印第一个和最后一个轴方向 std::cout << "Axis 0 Dir: " << axes[0].Direction().X() << ", " << axes[0].Direction().Y() << ", " << axes[0].Direction().Z() << "\n"; std::cout << "Axis 359 Dir: " << axes[359].Direction().X() << ", " << axes[359].Direction().Y() << ", " << axes[359].Direction().Z(); } ``` #### 关键说明 1. **旋转轴选择**: - 使用Y轴(`gp_Dir(0,1,0)`)作为旋转轴,因其与初始法向(0,0,1)正交,确保旋转轨迹在XZ平面[^2]。 - 若需其他旋转平面,可将旋转轴改为X轴(`gp_Dir(1,0,0)`)。 2. **角度计算**: - 总偏移量30度均分到360个轴:$\Delta\theta = \frac{30^\circ}{360} = \frac{1}{12}^\circ$/轴 - 角度转换:`angle = i * (30.0 / 360.0) * (M_PI / 180.0)` 3. **性能优化**: - 预分配内存:`reserve(360)`避免多次分配 - 就地构造:`emplace_back`直接构造对象 4. **验证结果**: - 第一个轴方向:(0, 0, 1)(未旋转) - 最后一个轴方向:(sin(30°), 0, cos(30°)) ≈ (0.5, 0, 0.866) #### 数学验证 旋转变换公式(绕Y轴): $$ \begin{bmatrix} x&#39; \\ y&#39; \\ z&#39; \end{bmatrix} = \begin{bmatrix} \cos\theta & 0 & \sin\theta \\ 0 & 1 & 0 \\ -\sin\theta & 0 & \cos\theta \end{bmatrix} \begin{bmatrix} 0 \\ 0 \\ 1 \end{bmatrix} = \begin{bmatrix} \sin\theta \\ 0 \\ \cos\theta \end{bmatrix} $$ 当 $\theta = 30^\circ$ 时: $$ z&#39; = \cos(30^\circ) \approx 0.866, \quad x&#39; = \sin(30^\circ) = 0.5 $$ 此方案确保所有轴共享同一原点,法向量在XZ平面上均匀偏移,形成锥形分布[^2]。 --- ### 相关问题 1. 如何将旋转轴改为自定义方向(非坐标轴)? 2. 若需要绕自身轴旋转而非固定轴,应如何修改代码? 3. OpenCASCADE中`gp_Trsf`与`gp_GTrsf`变换矩阵有何区别? 4. 如何将此方案扩展为三维空间中的任意方向基准旋转? [^1]: 坐标变换原理参考OpenCASCADE文档 [^2]: 右手坐标系旋转规则,参见方向向量关系定义
