01 引言

上一期已经介绍XXL-JOB的架构思维、使用场景等方面。它的内部都包含了那些组件，各个组件的职能是什么以及它们之间是如何协调工作的呢？

02 总览架构图

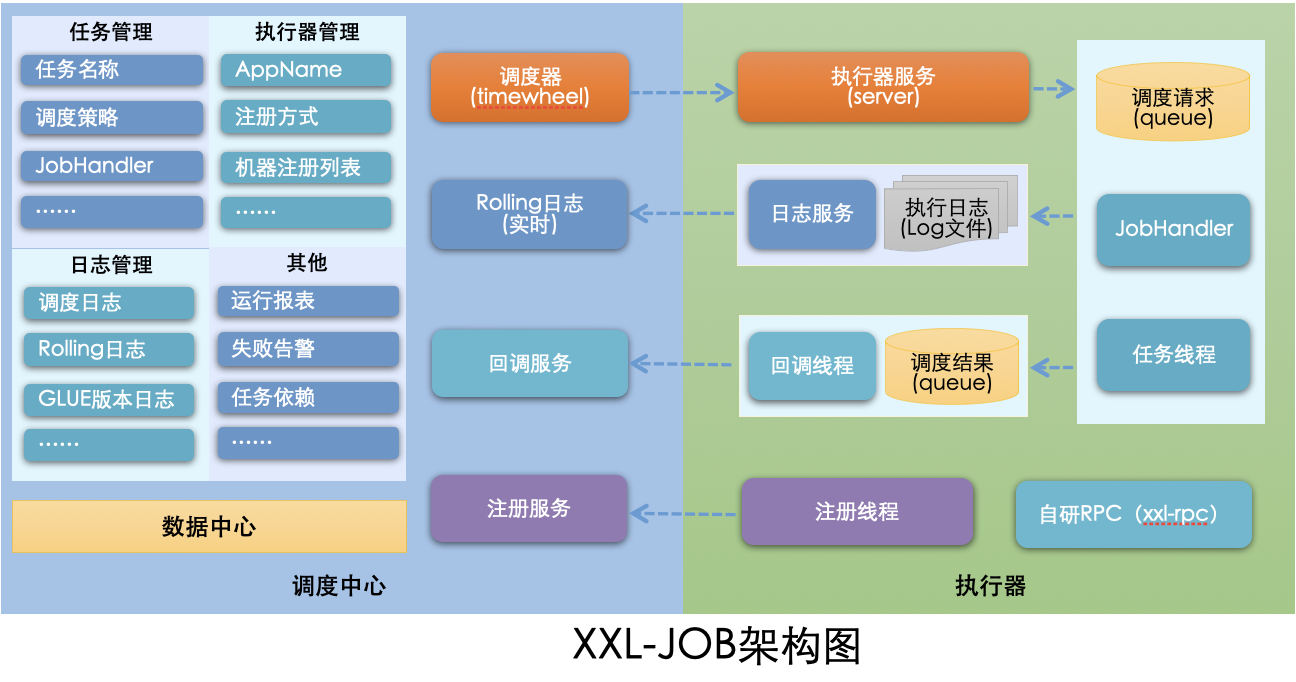

2.1 官方的架构图

2.2 源码结构

xxl-job-admin：调度中心
xxl-job-core：公共依赖
xxl-job-executor-samples：执行器Sample示例（选择合适的版本执行器，可直接使用，也可以参考其并将现有项目改造成执行器）
    ：xxl-job-executor-sample-springboot：Springboot版本，通过Springboot管理执行器，推荐这种方式；
    ：xxl-job-executor-sample-frameless：无框架版本；

主要的Moudle 模块就是两个：

xxl-job-admin：调度中心，单独部署，管理所有的执行器和调度任务
xxl-job-core：公共依赖，引入业务项目，编写独立的调度任务

2.3 三大灵魂组件

根据XXL-JOB的架构设计，可以抽象出三大组件：

调度中心
执行器
调度任务

调度中心管理着执行器，执行器管理着调度任务。调度任务是最小的颗粒度的组件，也是业务编码的核心。

03 调度中心

调度中心是XXL-JOB的指挥大脑，是任务调度的决策中枢，统一管理任务调度平台上调度任务，负责触发调度执行，并且提供任务管理平台。相当于机场的塔台调度员。

项目Moudle是xxl-job-admin 模块。

3.1 核心武器库

Quartz调度引擎：负责精准的定时触发（支持CRON表达式）
任务路由算法：智能选择执行器（第一个/最后一个/轮询/故障转移等）
失败重试机制：内置三级容错保护（失败告警 + 自动重试 + 人工干预）

3.2 部署

因为xxl-job-admin 本身就是Spring Boot项目，可以直接使用Spring Boot 的方式启动。

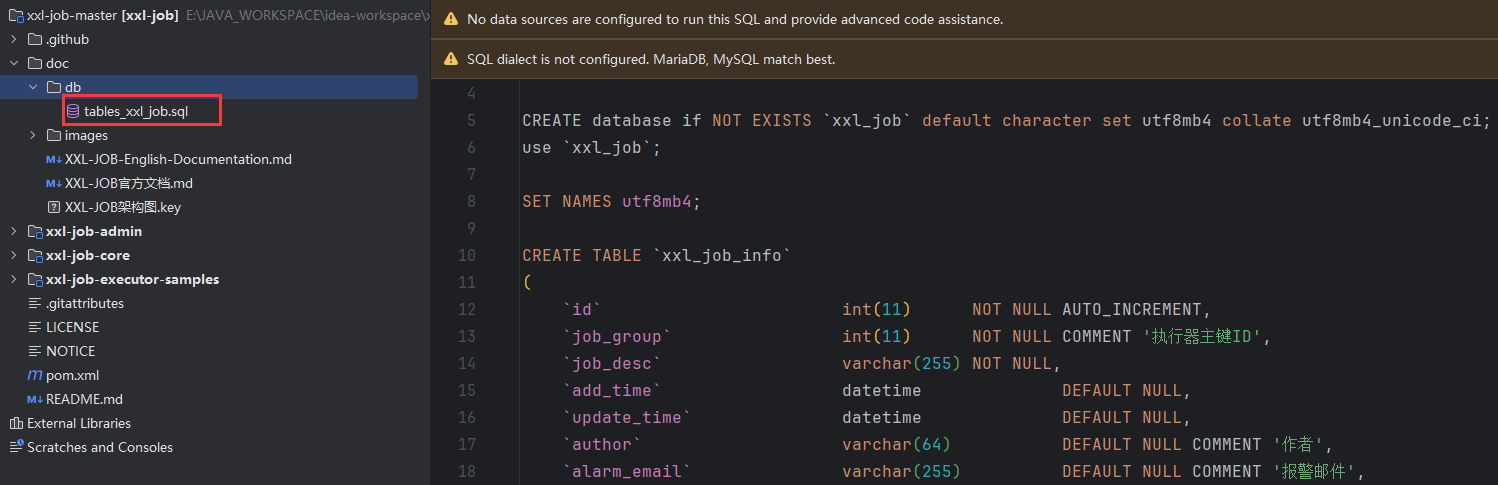

脚本

/xxl-job/doc/db/tables_xxl_job.sql

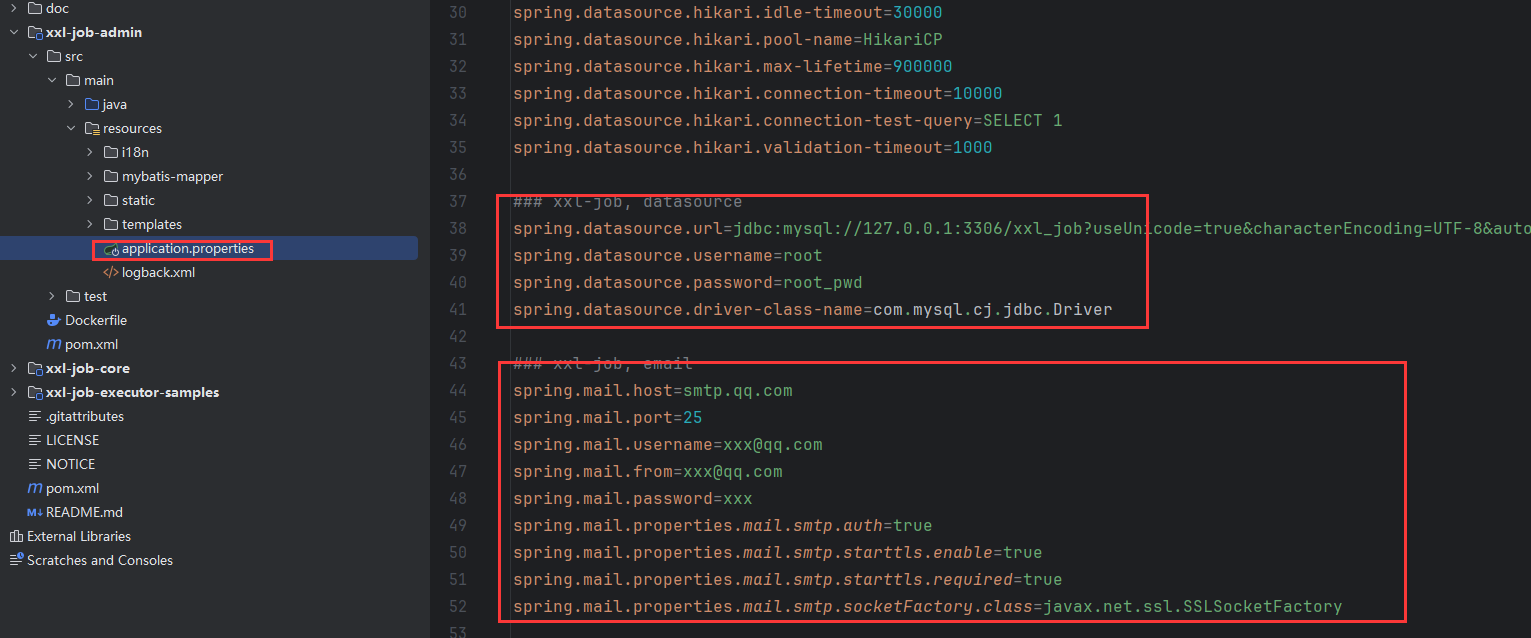

配置文件修改

根据需要修改配置文件内容。主要就是数据库连接和邮件等

/xxl-job/xxl-job-admin/src/main/resources/application.properties

打包运行

调度中心访问地址：http://localhost:8080/xxl-job-admin (该地址执行器将会使用到，作为回调地址)

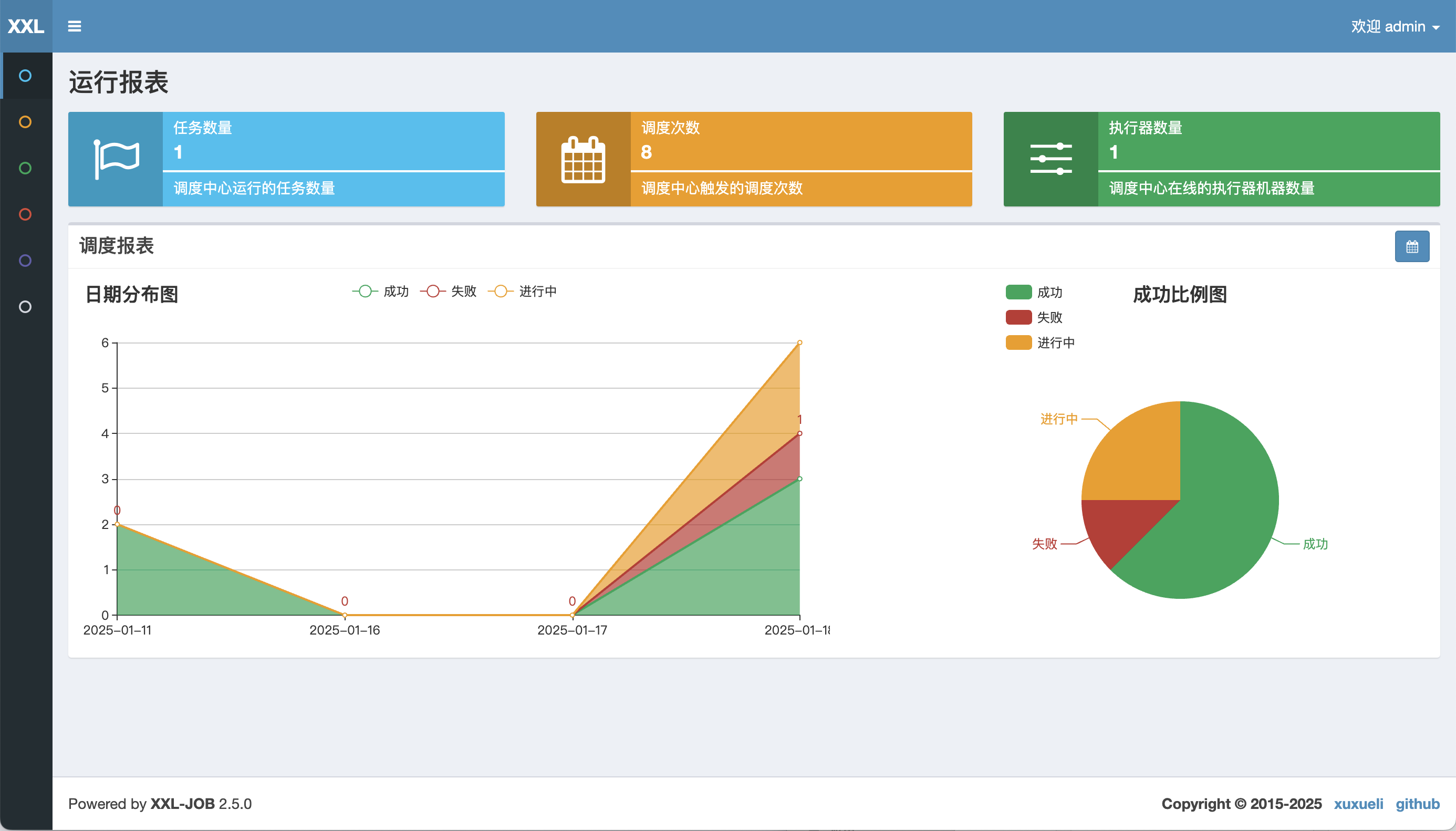

默认登录账号 “admin/123456”, 登录后运行界面如下图所示。

3.3 添加执行器和调度任务

执行器和调度任务并不会自动注册到调度中心的，需要手动按照一定的规则添加。

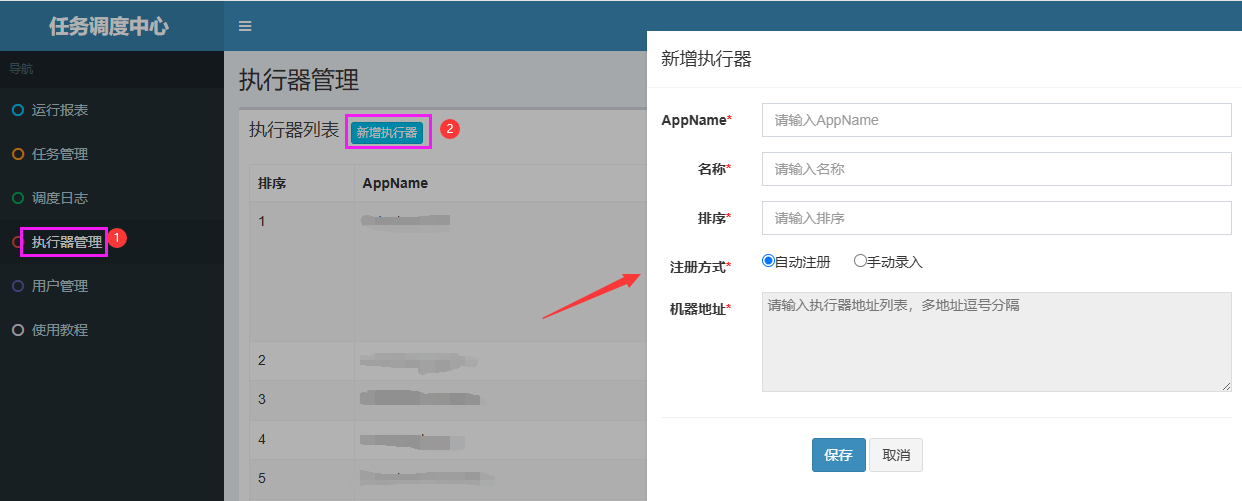

添加执行器：AppName要和定义的执行器保持一致，详见4.2

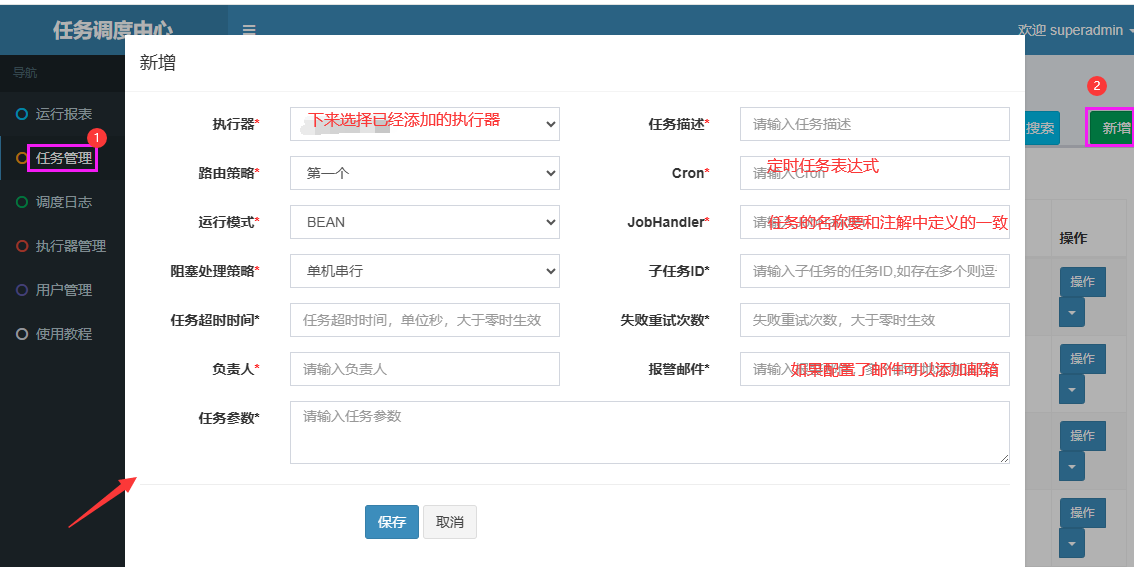

添加调度任务：JobHandler要和调度任务定义的保持一致，详见05

04 执行器

真正执行任务的作战单元，相当于与特种部队中的一个战斗小组，管理者不同的调度任务。

项目Moudle是xxl-job-core 模块。

4.1 关键技术点

多线程池隔离：不同任务类型使用独立线程池，避免任务雪崩
心跳检测系统：每30秒向调度中心发送存活信号（类似特种兵的定位装置）
任务终止功能：支持通过API主动终止失控任务（紧急制动按钮）

4.2 执行器组件配置

执行器位于xxl-job-core模块中，所以执行器的配置位于业务项目中。

配置如下：

@Bean
public XxlJobSpringExecutor xxlJobExecutor() {
    logger.info(">>>>>>>>>>> xxl-job config init.");
    XxlJobSpringExecutor xxlJobSpringExecutor = new XxlJobSpringExecutor();
    xxlJobSpringExecutor.setAdminAddresses(adminAddresses);
    xxlJobSpringExecutor.setAppname(appname);
    xxlJobSpringExecutor.setIp(ip);
    xxlJobSpringExecutor.setPort(port);
    xxlJobSpringExecutor.setAccessToken(accessToken);
    xxlJobSpringExecutor.setLogPath(logPath);
    xxlJobSpringExecutor.setLogRetentionDays(logRetentionDays);
    return xxlJobSpringExecutor;
}

其中主要参数：

### 调度中心部署根地址 [选填]：如调度中心集群部署存在多个地址则用逗号分隔。执行器将会使用该地址进行"执行器心跳注册"和"任务结果回调"；为空则关闭自动注册；
xxl.job.admin.addresses=http://127.0.0.1:8080/xxl-job-admin
### 调度中心通讯TOKEN [选填]：非空时启用；
xxl.job.admin.accessToken=default_token
### 调度中心通讯超时时间[选填]，单位秒；默认3s；
xxl.job.admin.timeout=3
### 执行器AppName [选填]：执行器心跳注册分组依据；为空则关闭自动注册
xxl.job.executor.appname=xxl-job-executor-sample
### 执行器注册 [选填]：优先使用该配置作为注册地址，为空时使用内嵌服务 ”IP:PORT“ 作为注册地址。从而更灵活的支持容器类型执行器动态IP和动态映射端口问题。
xxl.job.executor.address=
### 执行器IP [选填]：默认为空表示自动获取IP，多网卡时可手动设置指定IP，该IP不会绑定Host仅作为通讯使用；地址信息用于 "执行器注册" 和 "调度中心请求并触发任务"；
xxl.job.executor.ip=
### 执行器端口号 [选填]：小于等于0则自动获取；默认端口为9999，单机部署多个执行器时，注意要配置不同执行器端口；
xxl.job.executor.port=9999
### 执行器运行日志文件存储磁盘路径 [选填] ：需要对该路径拥有读写权限；为空则使用默认路径；
xxl.job.executor.logpath=/data/applogs/xxl-job/jobhandler
### 执行器日志文件保存天数 [选填] ： 过期日志自动清理, 限制值大于等于3时生效; 否则, 如-1, 关闭自动清理功能；
xxl.job.executor.logretentiondays=30

05 调度任务

调度任务是是最小颗粒度的任务单元，作战中的一个个目标任务，也是我们最常编写的单元模块。

项目Moudle同样是xxl-job-core 模块。嵌在业务项目中，实现具体的业务逻辑。

任务编写：需要继承com.xxl.job.core.handler.IJobHandler ，并使用@JobHandler 标注，最后交给Spring 管理。

@Component
@JobHandler("xxxHandler")
public class XxxHandler extends IJobHandler {

    @Override
    public ReturnT<String> execute(String param) throws Exception {
		// 业务逻辑编写
        return SUCCESS;
    }
}
