XXL-JOB：揭秘跨服务调用

01 引言

前面已经介绍了XXL-JOB 的整体架构以及主要的组件。

XXL-JOB作为一款广泛应用的分布式任务调度框架，通过其精巧的架构设计和高效的通信机制，为跨服务调用提供了标准化的解决方案。

在分布式系统中，任务调度作为协调跨服务协作的核心组件，面临着服务发现、通信可靠性、负载均衡等诸多挑战。尤其在微服务架构下，不同业务模块往往独立部署，如何高效、安全地实现跨服务任务触发与执行，成为保障系统弹性和可扩展性的关键。

本文将揭秘XXL-JOB实现跨服务调用的核心原理，揭示其如何借助服务注册、动态调度及RPC通信等技术，构建高可用的分布式任务调度体系。

02 通讯模块剖析

2.1 完整的任务调度通讯流程

1. 「调度中心」向「执行器」发送http调度请求
2. 「执行器」中接收请求的服务，实际上是一台内嵌Server，默认端口9999，使用的基于Netty的WebSocket;
3. 「执行器」执行任务逻辑
4. 「执行器」http回调「调度中心」调度结果
5. 「调度中心」中接收回调的服务，是针对执行器开放一套API服务

上面的流程摘自官网。

简单来说：

「调度中心」向「执行器」发送http调度请求，「执行器」使用WebSocket接收并处理，最后返回结果。

2.2 通讯数据加密

调度中心向执行器发送的调度请求时使用RequestModel和ResponseModel两个对象封装调度请求参数和响应数据, 在进行通讯之前底层会将上述两个对象对象序列化，并进行数据协议以及时间戳检验,从而达到数据加密的功能。

03 调度中心源码追踪

我们以手动发起一项调度任务为例，其访问路劲为：/jobinfo/trigger

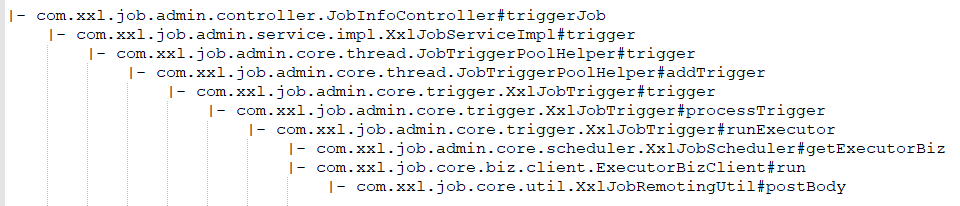

3.1 源码链路

从源码链路来看，最终通过工具类发起了POST请求。

3.2 链路的入口

com.xxl.job.admin.controller.JobInfoController#triggerJob

@RequestMapping("/trigger")
@ResponseBody
public ReturnT<String> triggerJob(HttpServletRequest request,
                                  @RequestParam("id") int id,
                                  @RequestParam("executorParam") String executorParam,
                                  @RequestParam("addressList") String addressList) {



    // login user
    XxlJobUser loginUser = PermissionInterceptor.getLoginUser(request);
    // trigger
    return xxlJobService.trigger(loginUser, id, executorParam, addressList);
}

3.3 关键源码解析-线程池调用

com.xxl.job.admin.core.thread.JobTriggerPoolHelper#addTrigger

通过线程池调用com.xxl.job.admin.core.trigger.XxlJobTrigger#trigger
