传感器技术基础：热电阻测温原理以及在传感器中的应用

热电阻传感器是工业和科研中常用的温度测量器件，其核心原理基于导体或半导体的电阻随温度变化的特性（电阻温度效应）。以下从工作原理、核心特性、典型应用场景等方面详细说明，帮助深度理解其机制与实践价值。

一、热电阻的测温原理：电阻温度效应

热电阻的工作原理源于电阻温度效应：导体或半导体的电阻值会随温度变化而发生有规律的改变，通过测量电阻值的变化可反推出对应的温度。

其微观机制因材料类型不同而略有差异：

• 金属导体（如铂、铜）：温度升高时，原子热运动加剧，导致自由电子的定向移动受到更多碰撞，电阻增大（正温度系数，PTC）。
• 半导体（如热敏电阻）：温度升高时，载流子（电子或空穴）数量显著增加，电阻减小（负温度系数，NTC）。

工程中，电阻与温度的关系可通过经验公式描述：

• 金属热电阻（如铂）：在 - 200~0℃时，；在 0~850℃时，。 （Rt为温度 t 时的电阻，R0为 0℃时的电阻，A、B、C 为材料常数）
• 半导体热敏电阻：（B 为材料常数，t0为参考温度）。

二、热电阻传感器的核心构成与测量方式

热电阻传感器通过 “电阻 - 温度” 的对应关系实现测温，其核心构成和测量方式围绕这一原理设计：

1. 核心构成

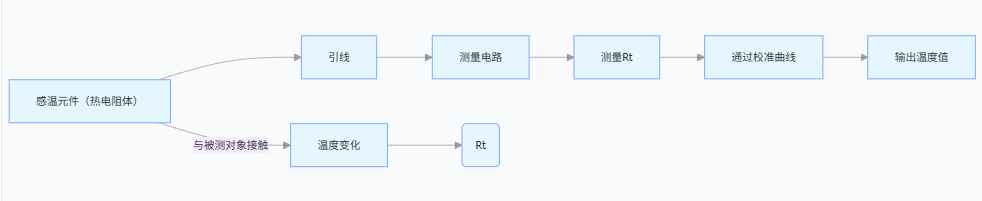

热电阻传感器的基本结构包括三部分（如图 1）：

• 感温元件：核心是热电阻体（如铂丝、铜丝），直接与被测对象接触，电阻随温度变化；
• 引线：连接感温元件与测量电路，需减少引线电阻对测量的影响（常用二线制、三线制或四线制）；
• 测量电路：通过惠斯通电桥、恒流源等方式将电阻变化转化为电压信号（如电桥失衡电压），再通过放大、AD 转换输出温度值。

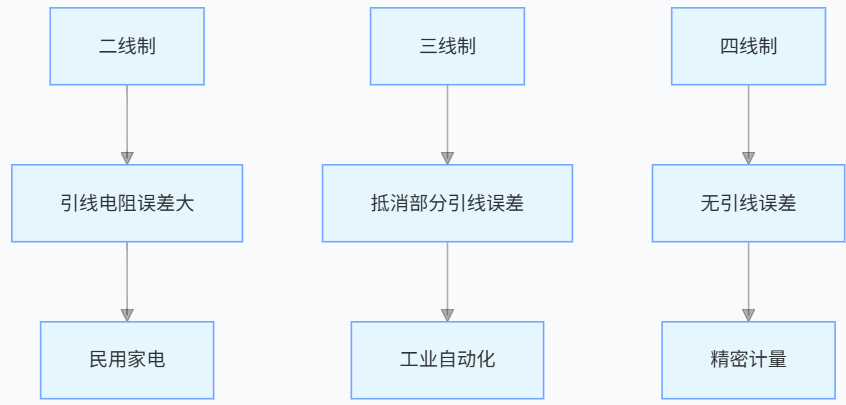

2. 测量电路的关键设计：消除引线误差

由于引线本身存在电阻（尤其长距离测量时），会导致Rt测量值偏大，需通过引线方式优化：

• 二线制：简单但引线电阻会引入误差，适合短距离、低精度场景；
• 三线制：通过电桥平衡抵消两根引线的电阻，精度较高（工业常用）；
• 四线制：两根线通电流，两根线测电压（消除引线电阻影响），精度最高（实验室级）。

三、常见热电阻材料及特性

热电阻的性能由材料决定，不同材料的适用场景差异显著，典型材料如下：

材料类型	代表型号	测温范围	核心特性	应用场景
铂（Pt）	Pt100（R₀=100Ω）、Pt1000	-200~850℃	精度极高（A 级误差 ±(0.15+0.002	t	稳定性好、线性度佳	精密测温（实验室、医疗、航空）
铜（Cu）	Cu50、Cu100	-50~150℃	成本低、线性好，但易氧化（>150℃失效）	低温环境（空调、冰箱）
镍（Ni）	Ni100、Ni300	-60~180℃	灵敏度高（电阻温度系数大），但线性较差	民用仪表、一般工业
半导体（NTC）	各类热敏电阻	-55~300℃	灵敏度极高（电阻随温度变化剧烈）、体积小	体温监测、电路过热保护

四、热电阻传感器的典型应用场景

热电阻凭借高精度、高稳定性、线性度好的优势，广泛应用于中低温（-200~850℃）测量场景，具体包括：

1. 工业过程控制

• 化工反应釜：通过 Pt100 测量反应温度（0~300℃），精度达 ±0.5℃，确保反应条件稳定；
• 食品加工：在烘焙设备中用铜电阻监测烤箱温度（50~150℃），避免高温氧化影响精度。

2. 精密仪器与科研

• 实验室恒温槽：采用四线制 Pt1000，实现 ±0.01℃的温度控制，满足材料测试需求；
• 气象观测：在百叶箱中用铂电阻测量环境温度（-40~60℃），抗湿度干扰能力强。

3. 医疗与民生

• 体温计：NTC 热敏电阻体积小（可制成探头），响应快（1 秒内），用于电子体温计；
• 家电控制：空调、热水器中用铜电阻监测水温或室温，成本低且满足民用精度（±1℃）。

4. 汽车与能源

• 汽车发动机：用铂电阻测量冷却液温度（-40~120℃），反馈给 ECU 调整燃油喷射；
• 新能源电池：在锂电池组中嵌入 NTC，实时监测电芯温度（-20~60℃），防止过热起火。

五、热电阻与热电偶的对比（补充理解）

热电阻与热电偶同为温度传感器，但原理和适用场景互补，对比如下：

特性	热电阻（铂电阻为例）	热电偶（K 型为例）
原理	电阻温度效应	塞贝克效应（温差生电）
测温范围	-200~850℃（中低温）	-270~1300℃（覆盖高温）
精度	高（±0.1~0.5℃）	中等（±1~2℃）
响应速度	较慢（毫秒至秒级）	较快（毫秒级）
冷端需求	无需冷端补偿	需冷端补偿

六、总结

热电阻传感器的核心是利用电阻随温度的规律性变化，将温度信号转化为电阻信号，再通过电路测量实现温度量化。其优势在于中低温段的高精度和稳定性，尤其适合对测量精度要求高、环境温度不极端的场景。从工业控制到日常家电，热电阻凭借材料多样性（铂、铜、半导体）和灵活的测量电路设计，成为温度传感领域的重要技术方案。
