网络编程学习笔记一（网络基础+TCP编程+UDP编程）

        TCP: (Transfer Control protocol，传输控制协议) 提供面向连接的，一对一的可靠数据传输的协议，即数据无误、数据无丢失、数据无失序、数据无重复到达的通信。
       UDP: (user Datagram Protocol，用户数据报协议)：提供不可靠，无连接的尽力传输协议，是不可靠的无连接的协议。在数据发送前，因为不需要进行连接，所以可以进行高效率的数据传输。
        SCTP：是可靠传输，是TCP的增强版，它能实现多主机、多链路的通信。

应用层：

网页访问协议：HTTP/HTTPS
        邮件发送接收协议： POP3（收）/SMTP(发) 、IMAP（可接收邮件的一部分)
        FTP,
        Telnet/SSH: 远程登录

嵌入式相关：

   NTP: 网络时钟协议
        SNMP: 简单网络管理协议（实现对网络设备集中式管理）
        RTP/RTSP：用传输音视频的协议（安防监控）

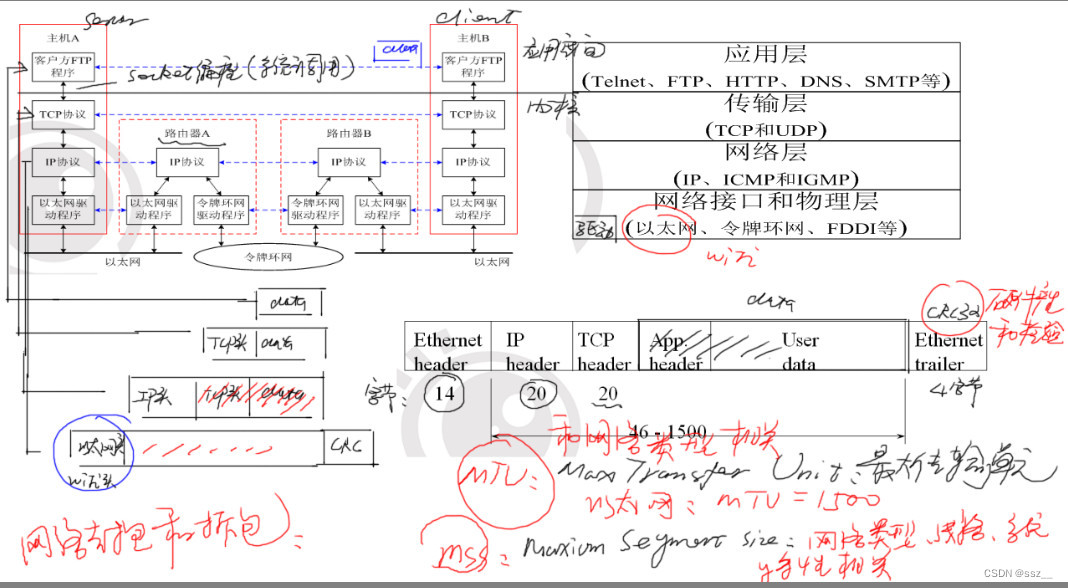

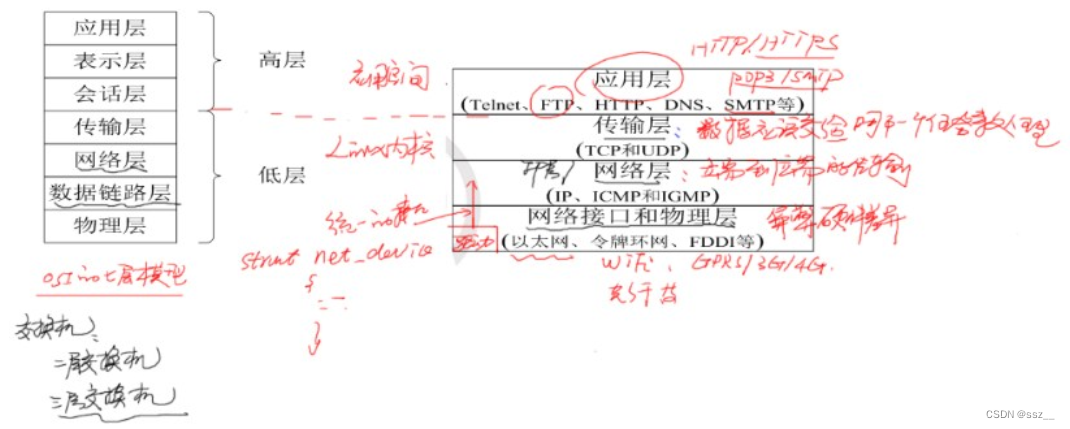

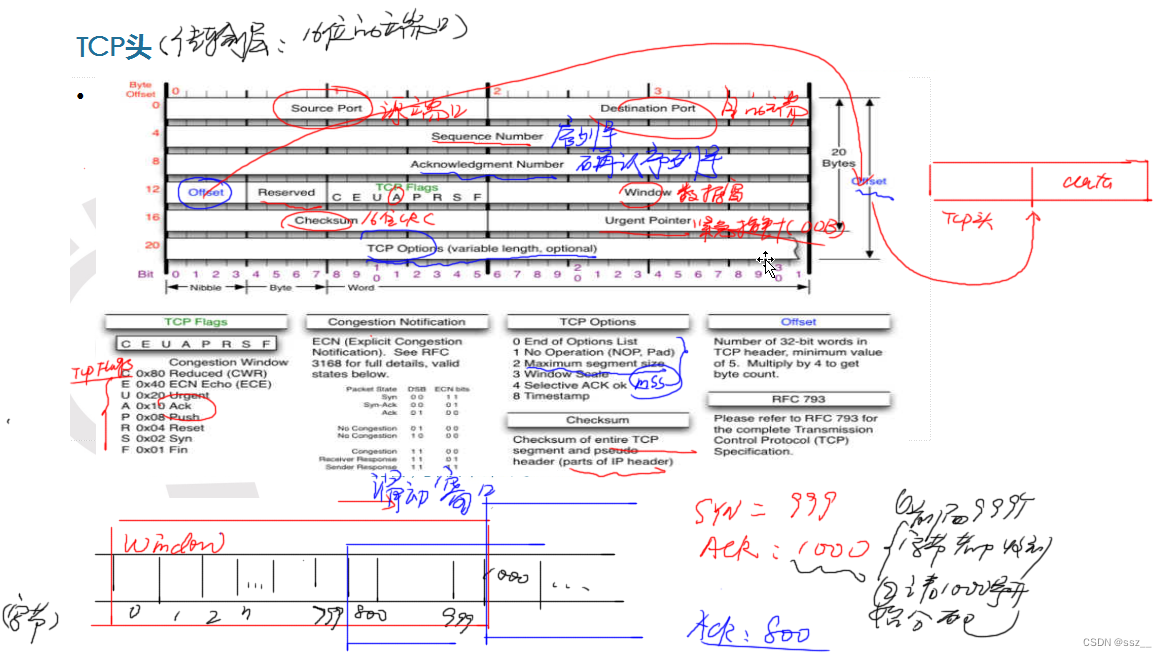

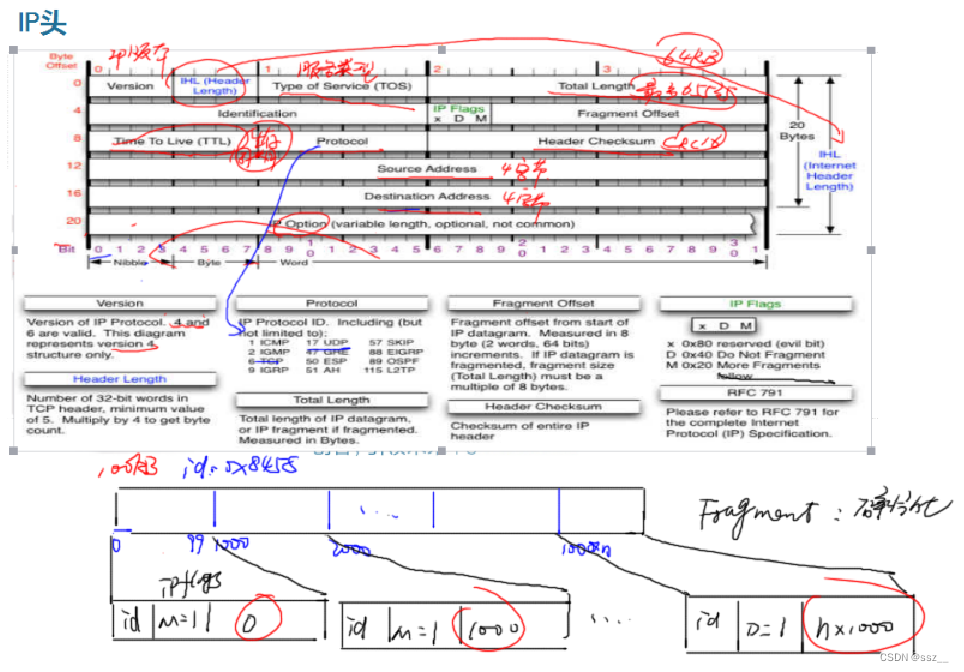

三、网络的封包和拆包

四、网络编程的预备知识

4.1 SOCKET

4.1.1 socket是一个应用编程的接口，它是一种特殊的文件描述符（对它执行IO的操作函数，比如,read(),write(),close()等操作函数）

4.1.2 socket代表着网络编程的一种资源

4.1.3 socket的类型：

流式套接字(SOCK_STREAM)： 唯一对应着TCP
提供了一个面向连接、可靠的数据传输服务，数据无差错、无重复的发送且按发送顺序接收。内设置流量控制，避免数据流淹没慢的接收方。数据被看作是字节流，无长度限制。

数据报套接字(SOCK_DGRAM)： 唯一对应着UDP
提供无连接服务。数据包以独立数据包的形式被发送，不提供无差错保证，数据可能丢失或重复，顺序发送，可能乱序接收。

原始套接字(SOCK_RAW)：（对应着多个协议，发送穿透了传输层）
可以对较低层次协议如IP、ICMP直接访问。

4.2 IP地址

        1.IP地址分为IPV4和IPV6
                IPV4:采用32位的整数来表示
                IPV6：采用了128位整数来表示
                mobileIPV6: local IP(本地注册的IP)，roam IP(漫游IP)

        IPV4地址：
                点分形式： 192.168.7.246
                32位整数

特殊IP地址:

                局域网IP: 192.XXX.XXX.XXX 10.XXX.XXX.XXX
                广播IP: xxx.xxx.xxx.255, 255.255.255.255(全网广播)
                组播IP: 224.XXX.XXX.XXX~239.xxx.xxx.xxx

4.3 端口号

        16位的数字（1-65535）
        众所周知端口： 1~1023（FTP: 21，SSH： 22， HTTP:80， HTTPS:469）
        保留端口： 1024-5000（不建议使用）
        可以使用的：5000~65535
        TCP端口和UDP端口是相互独立的
        网络里面的通信是由 IP地址+端口号来决定

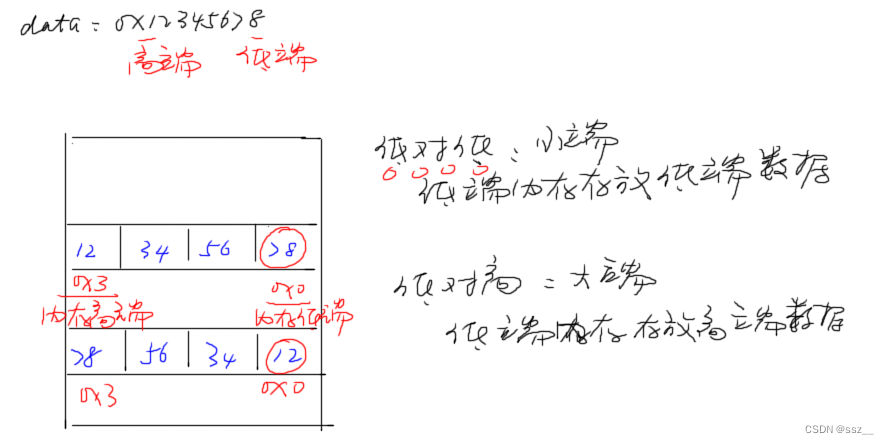

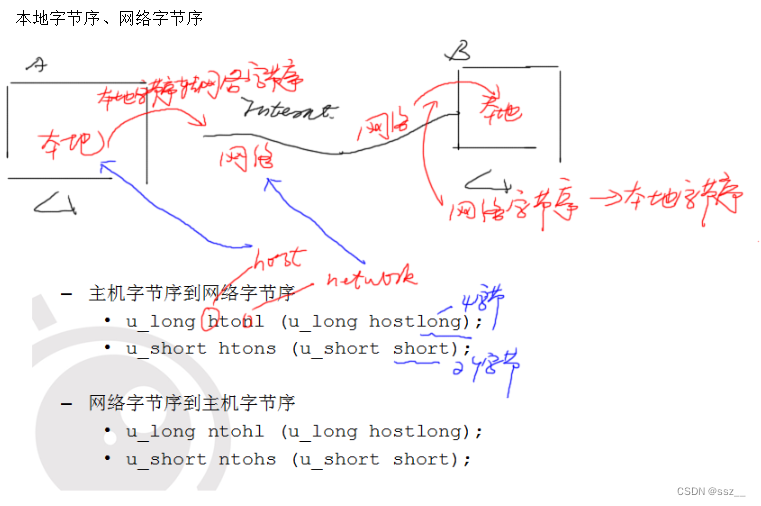

4.4 字节序

字节序是指不同的CPU访问内存中的多字节数据时候，存在大小端问题

如CPU访问的是字符串，则不存在大小端问题

一般来说：

X86/ARM：小端
powerpc/mips, ARM作为路由器时：大端模式

网络传输的时候采用大端模式

IP地址转换函数：
in_addr_t inet_addr(const char *cp);

        cp: 点分形式的IP地址，结果是32位整数（内部包含了字节序的转换，默认是网络字节序的模式）
         特点： 1. 仅适应于IPV4
                     2. 当出错时，返回-1
3.此函数不能用于255.255.255.255的转换

inet_pton()/inet_ntop()

特点： 1.适应于IPV4和IPV6
2.能正确的处理255.255.255.255的转换问题
参数：
1.af: 地址协议族（AF_INET或AF_INET6）
2.src:是一个指针（填写点分形式的IP地址[主要指IPV4]）
3.dst: 转换的结果给到dst

RETURN VALUE
inet_pton() returns 1 on success (network address was successfully con‐verted). 0 is returned if src does not contain a character string representing a valid network address in the specified address family. If af does not contain a valid address family, -1 is returned and errno is set to EAFNOSUPPORT.

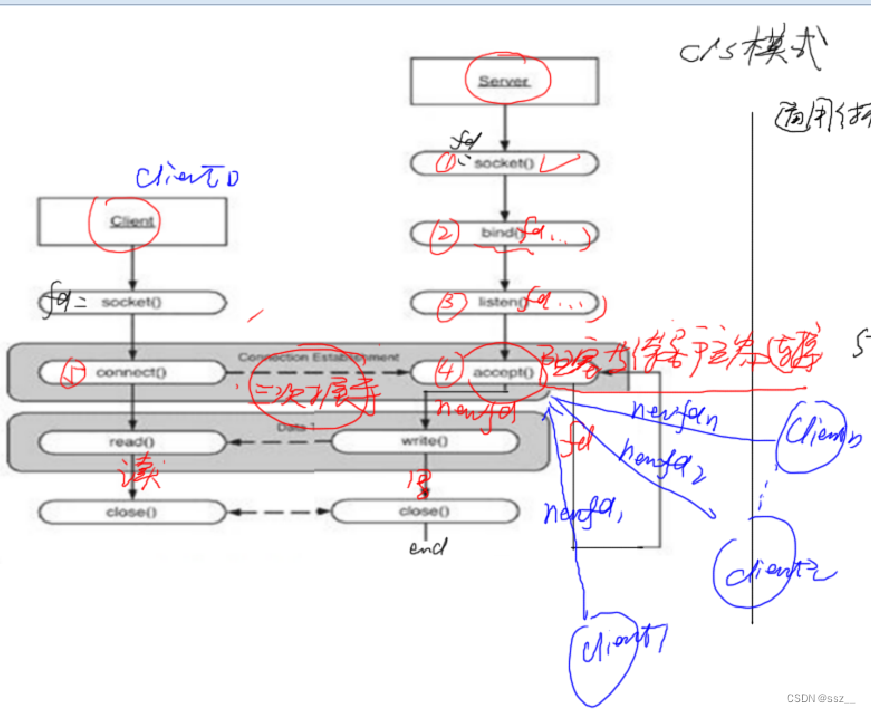

五、TCP编程API

1.socket()函数

#include <sys/types.h> /* See NOTES */
#include <sys/socket.h>

int socket(int domain, int type, int protocol);

1.1参数

        1.domain:
                AF_INET             IPv4 Internet protocols          ip(7)
                AF_INET6            IPv6 Internet protocols          ipv6(7)
                AF_UNIX, AF_LOCAL   Local communication              unix(7)
                AF_NETLINK          Kernel user interface device     netlink(7)
                AF_PACKET           Low level packet interface       packet(7)

        2.type:
                SOCK_STREAM: 流式套接字唯一对应于TCP
                SOCK_DGRAM：数据报套接字，唯一对应着UDP
                SOCK_RAW：原始套接字
        3.protocol: 一般填0，原始套接字编程时需填充

1.2返回值：

RETURN VALUE
On success, a file descriptor for the new socket is returned. On
error, -1 is returned, and errno is set appropriately.

成功时返回文件描述符，出错时返回为-1

2.bind()函数

SYNOPSIS
#include <sys/types.h> /* See NOTES */
#include <sys/socket.h>

int bind(int sockfd, const struct sockaddr *addr,
socklen_t addrlen);

2.1 参数：
        sockfd: 通过socket()函数拿到的fd

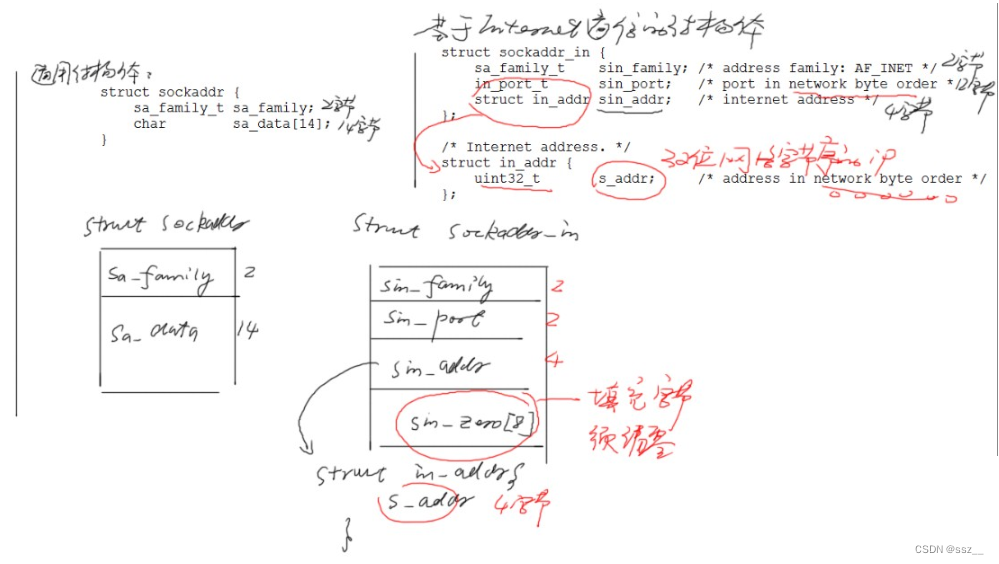

        addr: struct sockaddr的结构体变量的地址
        addrlen: 地址长度

RETURN VALUE
On success, zero is returned. On error, -1 is returned, and errno is set appropriately.

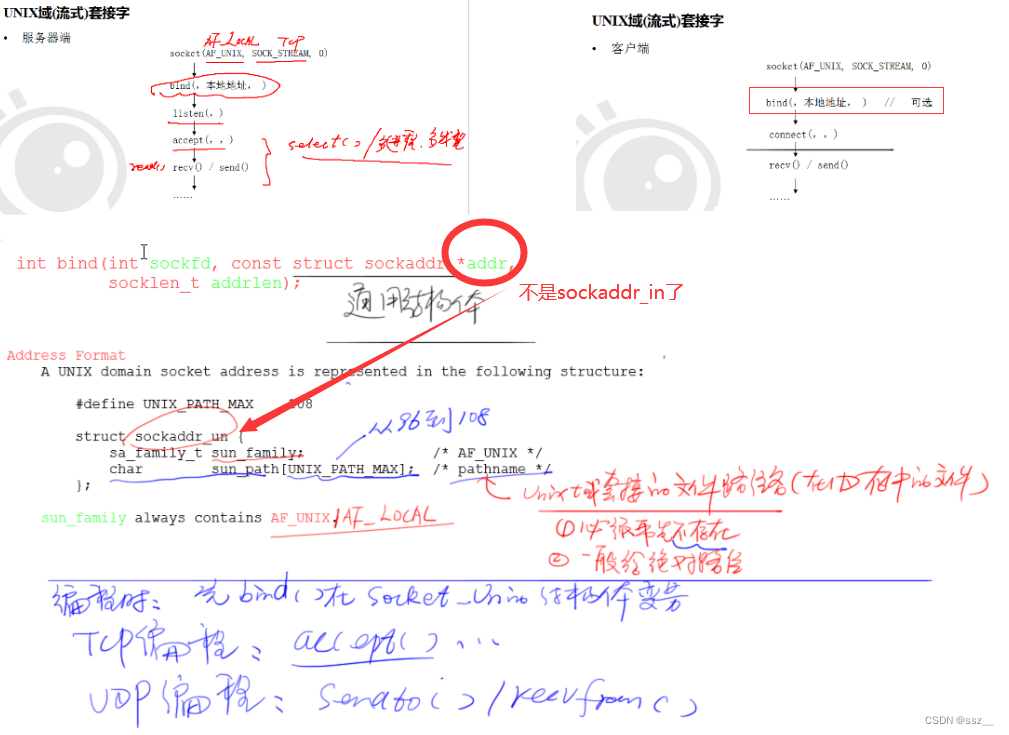

如果是IPV6的编程，要使用struct sockddr_in6结构体（详细情况请参考man 7 ipv6）,通常更通用的方法可以通过struct sockaddr_storage来编程

3.listen()函数:

把主动套接字变成被动套接字

SYNOPSIS
#include <sys/types.h> /* See NOTES */
#include <sys/socket.h>

int listen(int sockfd, int backlog);

参数：
sockfd: 通过socket()函数拿到的fd

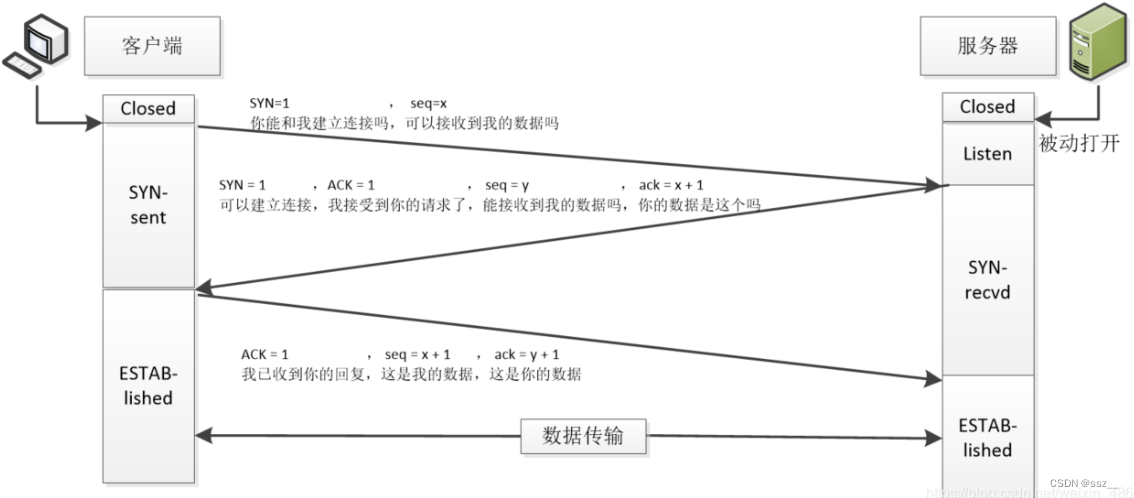

backlog：同时允许几路客户端和服务器进行正在连接的过程（正在三次握手）
一般填5，测试得知,ARM最大为8

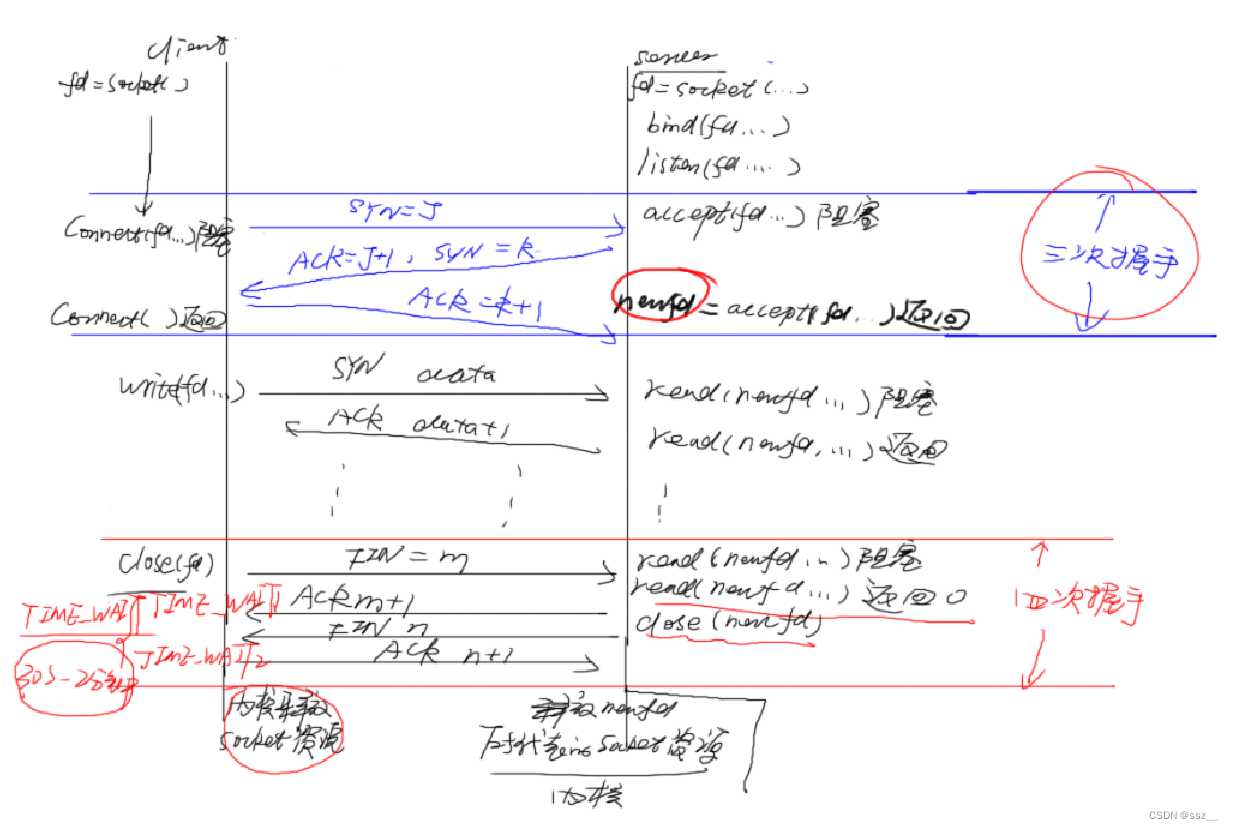

内核中服务器的套接字fd会维护2个链表：
1. 正在三次握手的的客户端链表(数量=2*backlog+1)
　　２.已经建立好连接的客户端链表（已经完成３次握手分配好了newfd）

比如：listen(fd, 5); //表示系统允许11(=2*5+1)个客户端同时进行三次握手

返回值：

RETURN VALUE
On success, zero is returned. On error, -1 is returned, and errno is set appropriately.

4.accept():

阻塞等待客户端连接请求

SYNOPSIS
#include <sys/types.h> /* See NOTES */
#include <sys/socket.h>

int accept(int sockfd, struct sockaddr *addr, socklen_t *addrlen);

４.１参数：
sockfd: 经过前面socket()创建并通过bind(),listen()设置过的fd
addr和addrlen: 获取连接过来的客户的信息

4.2 返回值：
                RETURN VALUE
                On success, these system calls return a nonnegative integer that is a descriptor for the accepted socket. On
                error, -1 is returned, and errno is set appropriately.

成功时返回已经建立好连接的新的newfd

5.客户端的连接函数 connect()

SYNOPSIS
#include <sys/types.h> /* See NOTES */
#include <sys/socket.h>

int connect(int sockfd, const struct sockaddr *addr,
socklen_t addrlen);

connect()函数和服务器的bind()函数写法类似：

5.1 参数：
        sockfd: 通过socket()函数拿到的fd
        addr: struct sockaddr的结构体变量的地址
        addrlen: 地址长度

5.2 返回值：
RETURN VALUE
If the connection or binding succeeds, zero is returned. On error, -1 is returned, and errno is set appropriately.

6. 套接字的关闭close()

•int close(int sockfd);

–关闭双向通讯

示例代码：

服务端：

#include "net.h"
#define flag 0
#if flag //多线程
    void *cli_data_handle(void *arg);
#else //多进程
    void cli_data_handle(void *arg);
#endif
void sig_child_handle(int signo)
{
    if(SIGCHLD == signo)
    {
        waitpid(-1,NULL,WNOHANG);
    }
}
int main(void)
{
    int fd;
    struct sockaddr_in sin;
    signal(SIGCHLD,sig_child_handle);
    //1.创建套接字
    if((fd = socket(AF_INET,SOCK_STREAM,0)) < 0)
    {
        perror("socket");
        exit(1);
    }
    //优化4：允许绑定地址快速重用
    int b_reuse = 1;
    setsockopt(fd,SOL_SOCKET,SO_REUSEADDR,&b_reuse,sizeof(int));

    memset(&sin,0,sizeof(sin));
    sin.sin_family = AF_INET;
    sin.sin_port = htons(SERVER_PORT);
    //优化1：让服务器程序能绑定在任意的IP上
#if 0
    //sin.sin_addr.s_addr = inet_addr(SERVER_IP);
    sin.sin_addr.s_addr = htonl(INADDR_ANY);
#else
    if(inet_pton(AF_INET,SERVER_IP,(void *)&sin.sin_addr) != 1)
    {
        perror("inet_pton");
        exit(1);
    }
#endif
    //2.绑定
    if(bind(fd,(struct sockaddr *)&sin,sizeof(sin)) < 0)
    {
        perror("bind");
        exit(1);
    }
    //3.调用listen()把主动套接字变成被动套接字
    if(listen(fd,5) < 0)
    {
        perror("listen");
        exit(1);
    }
    printf("Server starting...OK!\n");
    //4.阻塞等待客户端连接请求
    int newfd;
    //printf("newfd = %d\n",newfd);
#if flag

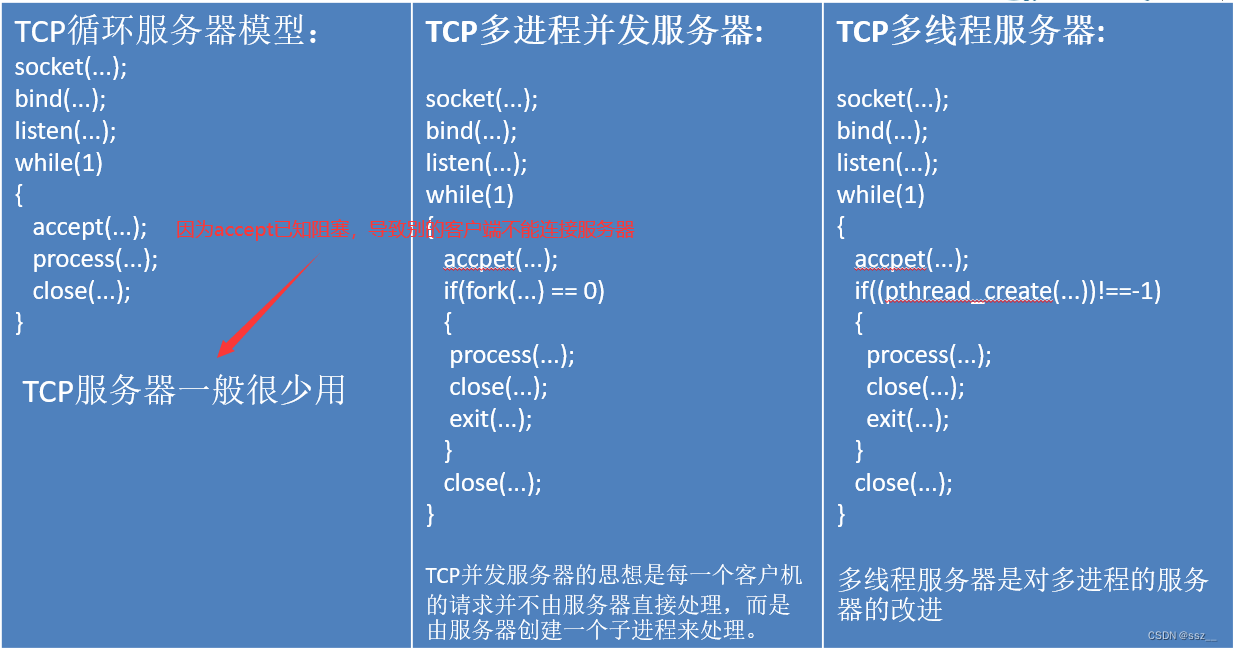

    /*优化2：用多进程/多线程处理已经建立号连接的客户端数据*/
    pthread_t tid;
    while (1)
    {
        struct sockaddr_in cin;
        socklen_t addrlen = sizeof(cin);
        if((newfd = accept(fd,(struct sockaddr *)&cin,&addrlen)) < 0)
        {
            perror("accept");
            exit(1);
        }
        char ipv4_addr[16];
        //将ip地址的网络字节序转换为本地字节序
        if(!inet_ntop(AF_INET,(void *)&cin.sin_addr,ipv4_addr,sizeof(cin)))
        {
            perror("inet_ntop");
            exit(1);
        }
        //ntohs将端口号通过网络字节序转换为本地字节序
        printf("Client(%s:%d) is connected!\n",ipv4_addr,ntohs(cin.sin_port));
        pthread_create(&tid,NULL,cli_data_handle,(void *)&newfd);
    }
#else //多进程
    struct sockaddr_in cin;
    socklen_t addrlen = sizeof(cin);
    while (1)
    {
       pid_t pid = -1;
       if((newfd = accept(fd,(struct sockaddr *)&cin,&addrlen)) < 0)
        {
            perror("accept");
            break;
        }
        //创建一个子进程用于处理已建立连接的客户的交互数据
        if((pid = fork()) < 0)
        {
            perror("fork");
            break;
        }
        if (0 == pid) //子进程
        {
            close(fd);
            char ipv4_addr[16];
            //将ip地址的网络字节序转换为本地字节序
            if(!inet_ntop(AF_INET,(void *)&cin.sin_addr,ipv4_addr,sizeof(cin)))
            {
                perror("inet_ntop");
                exit(1);
            }
            //ntohs将端口号通过网络字节序转换为本地字节序
            printf("Client(%s:%d) is connected!\n",ipv4_addr,ntohs(cin.sin_port));
            cli_data_handle(&newfd);
            return 0;
        }
        else // 父进程
        {
            close(newfd);
        }
    }

#endif
    close(fd);
    return 0;
}
#if flag
    void  *cli_data_handle(void *arg)
#else
    void  cli_data_handle(void *arg)
#endif
{
    int newfd = *(int *)arg;
    #if flag //多线程
        printf("handler thread: newefd = %d\n",newfd);
    #else //多进程
        printf("Child handling process: newfd = %d\n",newfd);
    #endif

    int ret = -1;
    char buf[BUFSIZ];
    while (1)
    {
        memset(buf,0,sizeof(buf));
        do{
            ret = read(newfd,buf,BUFSIZ-1);
        }while(ret<0 && EINTR == errno);
        if (ret < 0)
        {
            perror("read");
            exit(1);
        }
        if(!ret)//对方已经关闭
        {
            break;
        }
        printf("Receive data: %s\n",buf);
        if(!strncasecmp(buf,QUIT_STR,strlen(QUIT_STR)))//用户输入了quit字符
        {
            printf("Client(fd=%d) is exiting!\n",newfd);
            break;
        }
    }
    close(newfd);
}

客户端：

#include "net.h"

void usage(char *s)
{
    printf("\n%s serv_ip serv_port",s);
    printf("\n\t serv_ip: server ip address");
    printf("\n\t serv_port: server port(>5000)\n\n");
}
int main(int argc,char* argv[])
{
    int fd;
    int port;
    struct sockaddr_in sin;
    if (argc != 3)
    {
        usage(argv[0]);
        exit(1);
    }

    //1.创建套接字
    if((fd = socket(AF_INET,SOCK_STREAM,0)) < 0)
    {
        perror("socket");
        exit(1);
    }
    port = atoi(argv[2]);
    if(port < 5000)
    {
        usage(argv[0]);
        exit(1);
    }
    //2.连接服务器
    memset(&sin,0,sizeof(sin));
    sin.sin_family = AF_INET;
    sin.sin_port = htons(port);
#if 0
    sin.sin_addr.s_addr = inet_addr(SERVER_IP);
#else
    if(inet_pton(AF_INET,SERVER_IP,(void *)&sin.sin_addr) != 1)
    {
        perror("inet_pton");
        exit(1);
    }
#endif
    if(connect(fd,(struct sockaddr *)&sin,sizeof(sin)) < 0)
    {
        perror("connect");
        exit(1);
    }
    printf ("Client staring...OK!\n");
    //3.读写数据
    char buf[BUFSIZ];
    int ret = -1;
    while (1)
    {
        memset(buf,0,sizeof(buf));
        if(fgets(buf,BUFSIZ-1,stdin) == NULL)
        {
            continue;
        }
        do
        {
            ret = write(fd,buf,strlen(buf));
        } while (ret < 0 && EINTR == errno);
        if(!strncasecmp(buf,QUIT_STR,strlen(QUIT_STR)))//用户输入了quit字符
        {
            printf("Client is exiting!\n");
            break;
        }
    }
    //4.关闭套接字
    close(fd);
    //return 0;
}

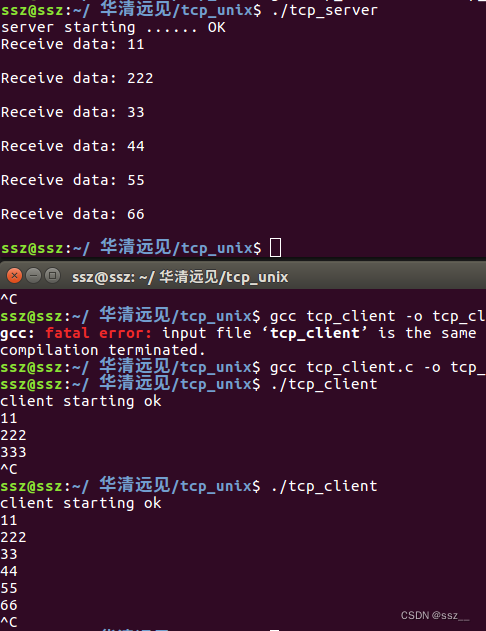

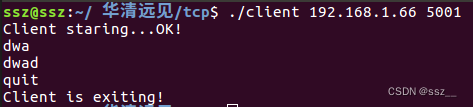

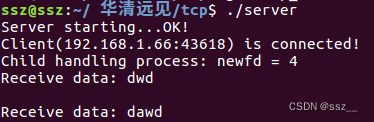

运行结果：

重大知识点：（项目代码改进需要）

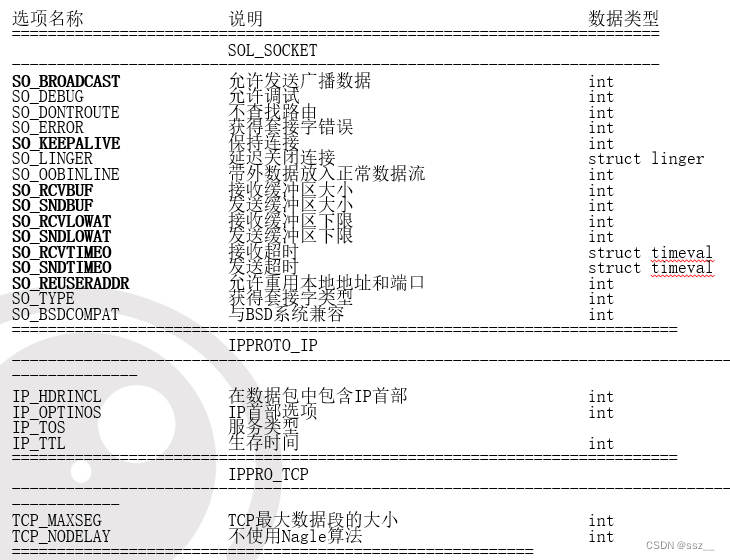

网络属性设置：

问题描述：在tcp连接下，如果服务器主动关闭连接（比如ctrl+c结束服务器进程），那么由于服务器这边会出现time_wait状态，所以不能立即重新启动服务器进程。

通过netstat可以查看端口运行状态

-a (all)显示所有选项，默认不显示LISTEN相关
-t (tcp)仅显示tcp相关选项
-u (udp)仅显示udp相关选项
-n 拒绝显示别名，能显示数字的全部转化成数字。
-l 仅列出有在 Listen (监听) 的服務状态

-p 显示建立相关链接的程序名
-r 显示路由信息，路由表
-e 显示扩展信息，例如uid等
-s 按各个协议进行统计
-c 每隔一个固定时间，执行该netstat命令。

提示：LISTEN和LISTENING的状态只有用-a或者-l才能看到

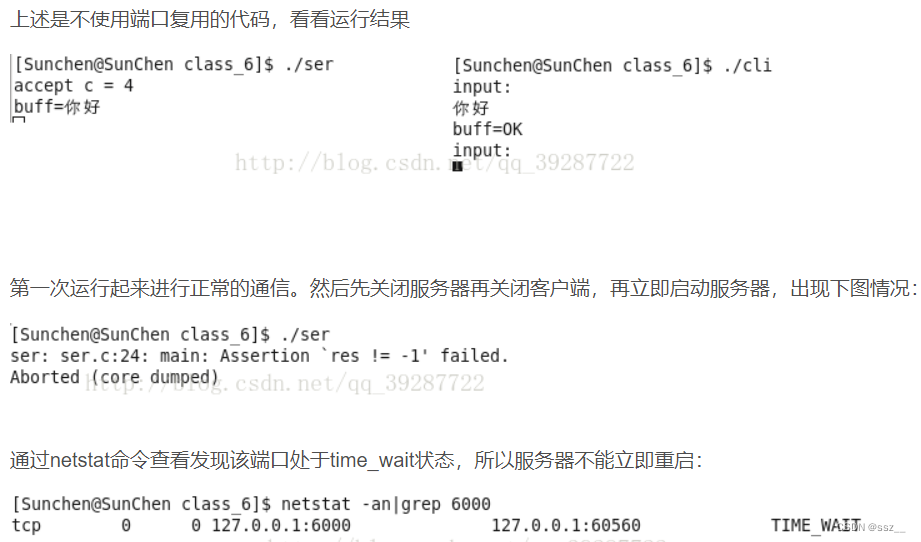

服务端和客户端建立连接后，如果先断开服务端，再启动服务端的时候会出现如下bind错误：

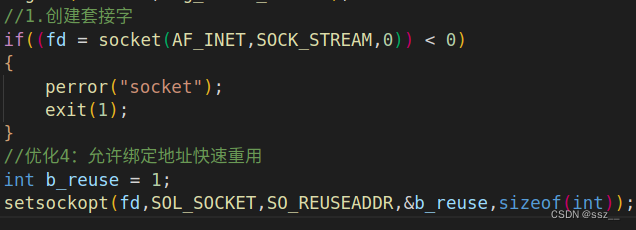

服务端代码优化 :

创建套接字后，使用setsockopt函数对绑定地址快速重用就不会出现这个情况！！！！

优化后重启服务器：

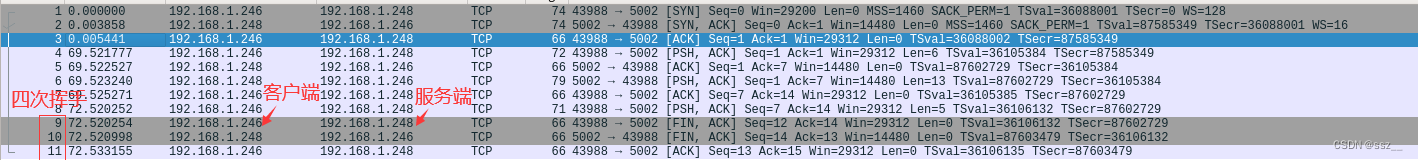

通过netstat命令查看这个端口上还是有time_wait的出现：

这时的time_wait是上次连接中与该地址和端口绑定的socket出现了time_wait状态，但是采用了端口复用后，可以多个socket和这个端口进行绑定，所以新的一次的连接使用的是新创建的socket和该端口进行绑定，并不会受到上一个socket处于time_wait的影响。

虽然可以立即启动服务器，但是对于高并发模式下的服务器在短时间内也是不能使用已经处于time_wait状态的socket的，要解决这样的问题就要用其它的方法（比如通过设置内核参数避免出现time_wait状态)。上述中服务器能够立即重启是因为使用了新的socket和端口进行了绑定，而上次已经断开连接的socket还是在处于time_wait中的，这个socket在短时间内是不能再分配出去继续使用的。

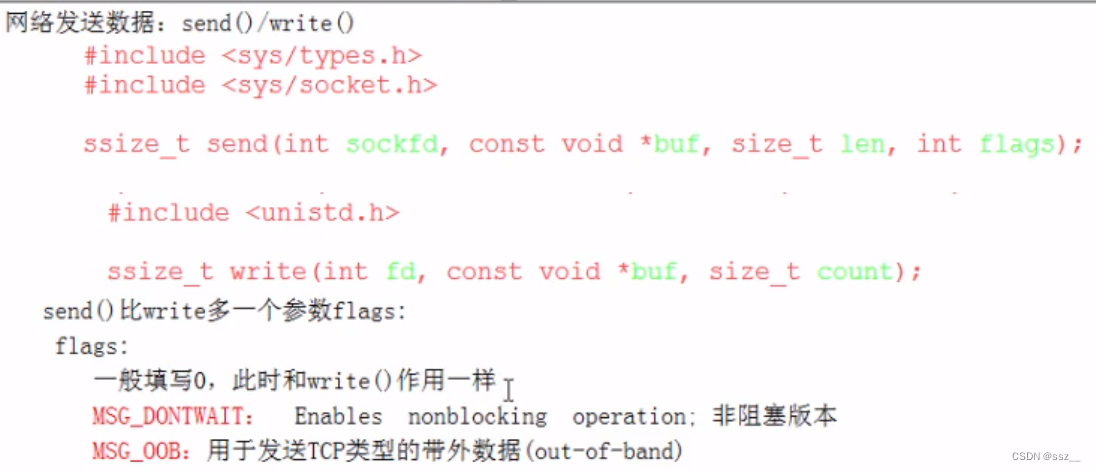

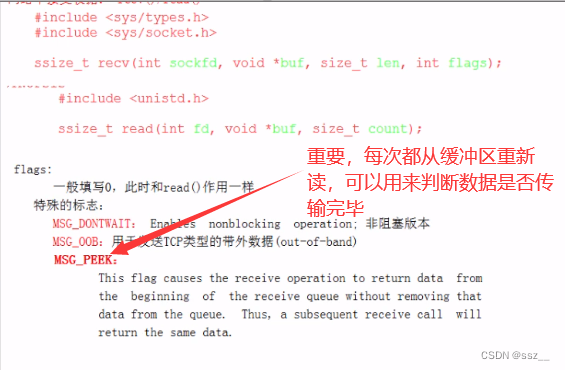

补充send()/recv()函数API

网络接受数据:recv()/read()

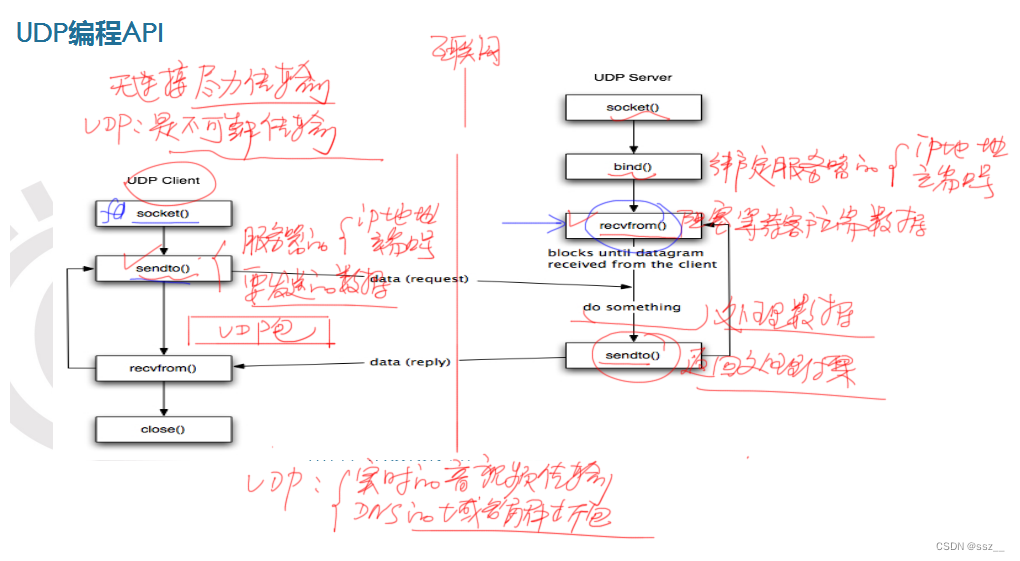

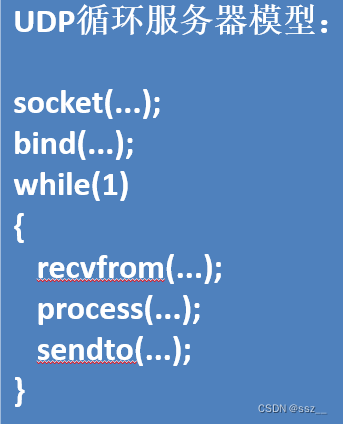

六、UDP编程API

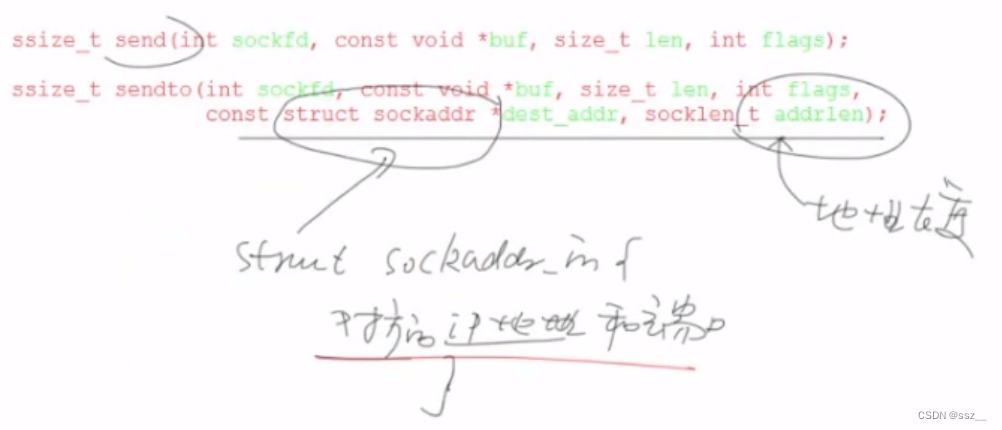

发送数据sendto() :

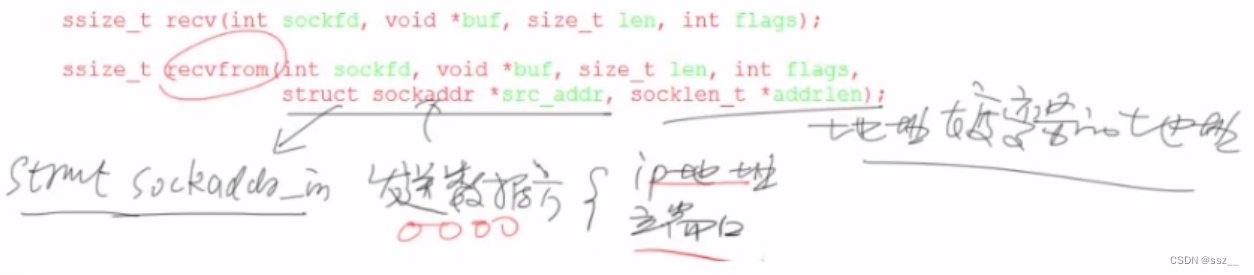

接受数据recvfrom():

示例代码：

服务端：

#include "net.h"

int main(void)
{
    int fd;
    struct sockaddr_in sin;
    if((fd = socket(AF_INET,SOCK_DGRAM,0)) < 0)
    {
        perror("socket");
        exit(1);
    }
    //允许绑定地址快速重用（好像不加这个也可以）
    int b_reuse = 1;
    setsockopt(fd,SOL_SOCKET,SO_REUSEADDR,&b_reuse,sizeof(int));
    memset(&sin,0,sizeof(sin));
    sin.sin_family = AF_INET;
    sin.sin_port = htons(SERVER_PORT);
    sin.sin_addr.s_addr = inet_addr(SERVER_IP);
    if(bind(fd,(struct sockaddr *)&sin,sizeof(sin)) < 0)
    {
        perror("bind");
        exit(1);
    }
    char buf[BUFSIZ];
    struct sockaddr_in cin;
    socklen_t addrlen = sizeof(cin);
    while (1)
    {

        memset(buf,0,sizeof(buf));
        if(recvfrom(fd,buf,BUFSIZ-1,0,(struct sockaddr *)&cin,&addrlen) < 0)
        {
            perror("recvfrom");
            exit(1);
        }
        char ipv4_addr[16];
        if (!inet_ntop(AF_INET,(void *)&cin.sin_addr,ipv4_addr,sizeof(cin)))
        {
            perror("inet_ntop");
            exit(1);
        }
        printf("Recvied from(%s:%d),data:%s\n",ipv4_addr,ntohs(cin.sin_port),buf);
    }

    close(fd);
    return 0;
}

客户端：

#include "net.h"

int main(void)
{
    int fd;
    struct sockaddr_in sin;

    if((fd = socket(AF_INET,SOCK_DGRAM,0)) < 0)
    {
        perror("socket");
        exit(1);
    }
    memset(&sin,0,sizeof(sin));

    sin.sin_family = AF_INET;
    sin.sin_port = htons(SERVER_PORT);
    sin.sin_addr.s_addr = inet_addr(SERVER_IP);
    char buf[BUFSIZ];
    while (1)
    {
        memset(buf,0,sizeof(buf));
        if(fgets(buf,BUFSIZ-1,stdin) == NULL)
        {
            perror("fgets");
            continue;
        }
        if(sendto(fd,buf,strlen(buf),0,(struct sockaddr *)&sin,sizeof(sin)) < 0)
        {
            perror("sendto");
            exit(1);
        }
    }


    close(fd);
    return 0;

}

头文件：

#ifndef __NET_H_
#define __NET_H_
#include <stdio.h>
#include <sys/types.h>          /* See NOTES */
#include <sys/socket.h>
#include <sys/un.h>
#include <stdlib.h>
#include <string.h>
#include <arpa/inet.h>
#include <unistd.h>

#define SERVER_PORT 6780
#define SERVER_IP "192.168.1.66"

#endif

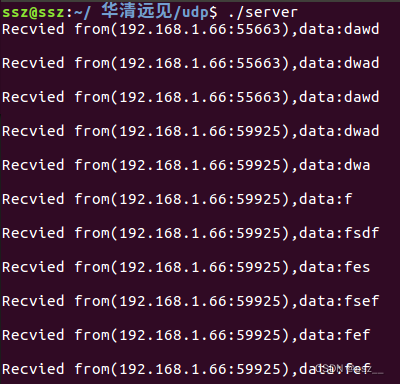

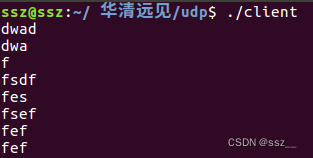

运行结果：

udp可以实现多个客户端对一个服务器

七、TCP、IP协议原理

TCP是一种面向连接，可靠的数据传输

TCP的可靠传输：通过确认和重发机制

TCP把所有要发送的数据进行编号（每一个字节用一个号）
发送时从当前数据位置，发送window大小的数据

三次握手、四次挥手

服务端启动./client 客户端启动./server

整个流程：

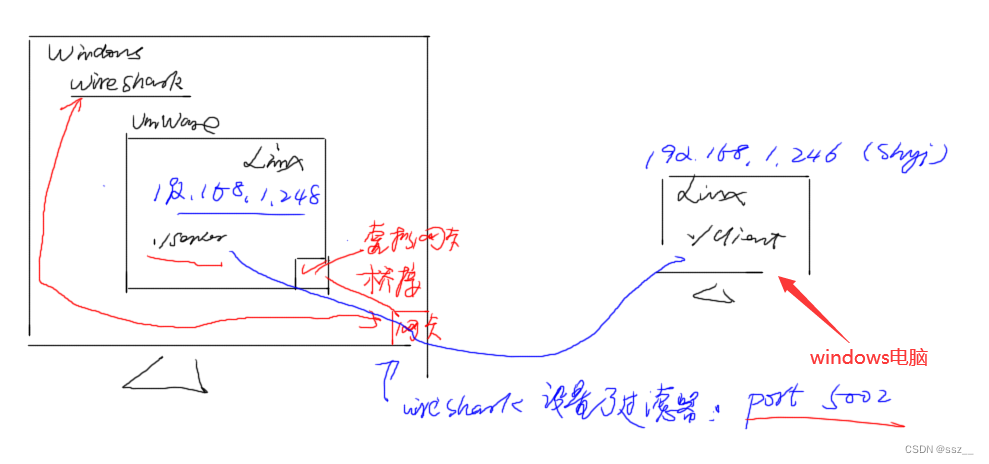

wireshark工作原理：

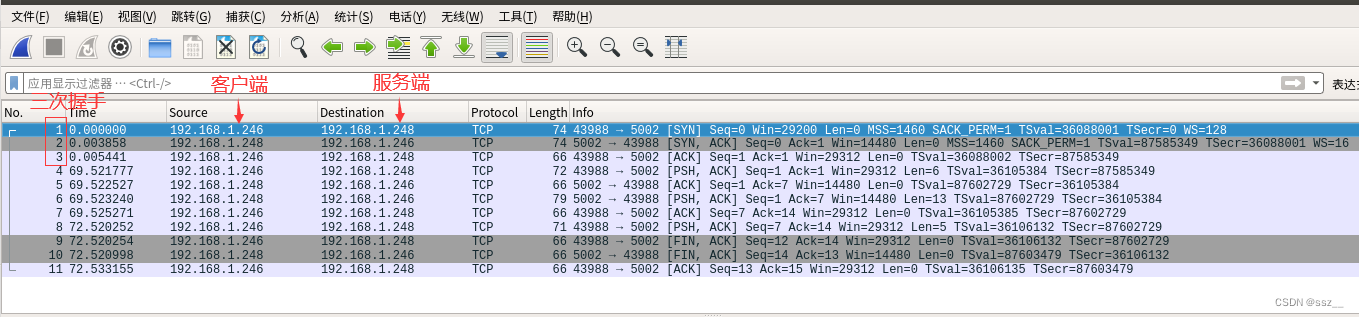

使用wireshark软件进行抓包：

可以看到三次握手由客户端发起,完全符合下图流程

第一次握手传输层报文：SYN = 1,Seq = 0

第二次握手传输层报文：SYN = 1,ACK = 1,Seq = 0,ack = 1

第三次握手传输层报文：ACK = 1,seq = 1,ack = 1

各字段在TCP三次握手中的作用：

SYN：用于建立连接。

ACK：用于确定收到了请求。

seq：发送自己的数据。

ack：发送接收到的对方的数据。

上图为四次挥手：

第一次挥手传输报文：FIN = 1,ACK = 1,seq = 12,ack = 14（怀疑老师讲错了,他的意思是FIN = m = 12）

第二次挥手传输报文：FIN = 1,ACK = 1,seq = 14,ack = 13 （怀疑老师讲错了,他的意思是ACK = m+1 = 13,FIN = n=14）（其中通过wireshark看到这里包含了两次挥手）

第三次挥手传输报文：ACK = 1,seq = 13,ack = 15（怀疑老师讲错了,他的意思是ACK = n+1 = 15）

注意事项：

三次握手的连接必须由客户端发起（四次挥手客户端和服务器都可以发起）

重点学习文章：活久见！TCP两次挥手，你见过吗？那四次握手呢？-优快云博客

八、unix域套接字（unix domain）

用于本地进程间的通信

创建套接字时使用本地协议PF_UNIX(或PF_LOCAL)。

socket(AF_LOCAL,SOCK_STREAM,0)

socket(AF_LOCAL,SOCK_DGRAM,0)

分为流式套接字和用户数据报套接字

进程间通信：

1、进程间的数据共享：

管道、消息队列、共享内存、unix域套接字

易用性：消息队列 > unix域套接字 > 管道 > 共享内存（经常要和信号量一起用）

效率：共享内存 > unix域套接字 > 管道 > 消息队列

常用：共享内存、unix域套接字

2、异步通信：

信号

3、同步和互斥（做资源保护）

信号量

示例代码

服务端：

#include "net.h"

int main(void)
{
    int fd;
    struct sockaddr_un sun;

    if((fd = socket(AF_UNIX,SOCK_STREAM,0)) < 0)
    {
        perror("socket");
        exit(1);
    }
    //允许绑定地址快速重用
    int b_reuse = 1;
    setsockopt(fd,SOL_SOCKET,SO_REUSEADDR,&b_reuse,sizeof(int));

    memset(&sun,0,sizeof(sun));
    sun.sun_family = AF_UNIX;
    //如果unix所指向的文件存在，则删除
    if(!access(UNIX_DOMAIN_FILE,F_OK))
    {
        unlink(UNIX_DOMAIN_FILE);
    }
    strncpy(sun.sun_path,UNIX_DOMAIN_FILE,strlen(UNIX_DOMAIN_FILE));

    if(bind(fd,(struct sockaddr *)&sun,sizeof(sun)) < 0)
    {
        perror("bind");
        exit(1);
    }
    if(listen(fd,5) < 0)
    {
        perror("listen");
        exit(1);
    }
    printf("server starting ...... OK\n");

    int newfd;
    if((newfd = accept(fd,NULL,NULL)) < 0)
    {
        perror("accept");
        exit(1);
    }
    int ret = -1;
    char buf[BUFSIZ];
    while (1)
    {
        memset(buf,0,sizeof(buf));
        // read(newfd,buf,BUFSIZ-1);
        // printf("receive data: %s\n",buf);
        do{
            ret = read(newfd,buf,BUFSIZ-1);
        }while(ret<0 && EINTR == errno);
        if (ret < 0)
        {
            perror("read");
            exit(1);
        }
        if(!ret)//对方已经关闭
        {
            break;
        }
        printf("Receive data: %s\n",buf);
    }
    close(newfd);
    close(fd);
    return 0;

}

客户端：

#include "net.h"

int main(void)
{
    int fd;
    struct sockaddr_un sun;


    if((fd = socket(AF_UNIX,SOCK_STREAM,0)) < 0)
    {
        perror("socket");
        exit(1);
    }
    memset(&sun,0,sizeof(sun));
    sun.sun_family = AF_UNIX;
    //确保UNIX_DOMAIN_FILE存在可写
    if((access(UNIX_DOMAIN_FILE,F_OK|W_OK)) < 0)
    {
        exit(1);
    }
    strncpy(sun.sun_path,UNIX_DOMAIN_FILE,strlen(UNIX_DOMAIN_FILE));
    if(connect(fd,(struct sockaddr *)&sun,sizeof(sun)) < 0)
    {
        perror("connect");
        exit(1);
    }
    printf("client starting ok\n");

    char buf[BUFSIZ];
    while (1)
    {
        memset(buf,0,sizeof(buf));
        if(fgets(buf,BUFSIZ-1,stdin) == NULL)
        {
            continue;
        }
        write(fd,buf,strlen(buf));
    }
    return 0;
}

net.h文件

#ifndef __NET_H_
#define __NET_H_

#include <stdio.h>
#include <stdlib.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <arpa/inet.h>
#include <sys/un.h>
#include <string.h>
#include <unistd.h>
#include <errno.h>

#define UNIX_DOMAIN_FILE "./my_domain_file.txt"
#endif

运行结果：
