ICCV2023：HoP 即插即用时间增强范式

论文标题：Temporal Enhanced Training of Multi-view 3D Object Detector via Historical Object Prediction

论文链接：https://arxiv.org/abs/2304.00967

论文代码：https://github.com/Sense-X/HoP

摘要

作者观察到，使用历史时空信息可以学到更准确的BEV特征。基于此，本文作者提出了一种新的3D检测范式HoP，它可以在多视图3D检测中更有效地利用时间信息。

首先，作者精心设计了长短期时间解码器，它可以在不需要t-k时刻相机图像的情况下生成该时刻的伪BEV特征。短期时间解码器处理t-k时刻的相邻帧，提供目标的空间语义；长期时间解码器处理多个帧，提供对短期解码器空间定位能力的补充。

然后，利用生成的伪BEV特征，使用目标解码器预测目标。

HoP是只在训练阶段使用的基于时间的辅助任务，推理的时候不会引入额外的开销，它是对流行的时间建模方法的补充，且有显著的收益。

本文贡献：

• 提出了一种新的时间增强训练方案HoP，可以学习更准确的BEV特征
• 设计了一个由短期解码器和长期解码器组成的时间解码器，提供可靠的空间定位和准确的目标运动估计

架构

如图所示，HoP可以很容易的合并到很多多视图3D目标检测器中（BEVFormer，BEVDet等）。将历史帧的外参转换成当前坐标系下，做时间对齐（同BEVDet）。

HoP

Pipeline

HoP由时间解码器$\mathcal{T}$和目标解码器$\hat{\mathcal{D}}$组成。给定N个历史帧和1个当前帧组成的BEV特征序列 { B t − N , . . . , B t } \{B_{t-N},...,B_t\} {Bt−N​,...,Bt​}和对应的ground truth { G t − N , . . . , G T } \{G_{t-N},...,G_T\} {Gt−N​,...,GT​}。丢弃t-k时刻的BEV特征，时间解码器$\mathcal{T}$利用剩下的 B r e m = { B t − N , . . . , B t } − B t − k B^{rem} = \{B_{t-N},...,B_t\} - {B_{t-k}} Brem={Bt−N​,...,Bt​}−Bt−k​重建t-k时刻的BEV特征，目标解码器$\hat{\mathcal{D}}$利用伪BEV特征生成预测结果。
P ^ t − k = D ^ ( T ( { B t − N , . . . , B t } − { B t − k } ) ) \hat{P}_{t-k} = \hat{\mathcal{D}}(\mathcal{T}(\{B_{t-N},...,B_t\} - \{B_{t-k}\})) P^t−k​=D^(T({Bt−N​,...,Bt​}−{Bt−k​}))

将$G_{t-k}$转换到当前帧的坐标系中，记为${\hat{G}}_{t-k}$。最终的训练目标是最小化${\hat{P}}_{t-k}$和${\hat{G}}_{t-k}$之间的差异。

时间解码器的输入由两部分组成：1）短期BEV特征 { B t − k − 1 , B t − k + 1 } \{B_{t-k-1}, B_{t-k+1}\} {Bt−k−1​,Bt−k+1​}和2)长期BEV特征 { B t − N , . . . , B t } − { B t − k } \{B_{t-N},...,B_t\} - \{B_{t-k}\} {Bt−N​,...,Bt​}−{Bt−k​}。

Short-term temporal decoder

由于相邻帧之间的高度时间相关性，短期时间解码器只需要操作相邻的BEV特征集 B a d j = { B t − k − 1 , B t − k + 1 } B^{adj} = \{B_{t-k-1}, B_{t-k+1}\} Badj={Bt−k−1​,Bt−k+1​}就可以构建详细的空间表示。首先，定义网格状可学习短期BEV queries $Q_{t-k}^{short}\in {\mathbb{R}}^{H\times W\times C}$，其中H，W代表BEV平面的空间形状。短期BEV queries通过短期时间注意力从$B^{adj}$中聚合空间信息并对短期运动建模。

$${\hat{B}}_{t-k}^{short}=\sum _{V\in B^{adj}}DeformAttn(Q_{t-k,p}^{short},p,V)$$
然而，仅有相邻两帧不足以精确构建$B_{t-k}$和其他BEV特征相同对象间的时间关系。

Long-term temporal decoder

长期时间解码器处理$B^{rem}$集合，感知历史的运动线索，提升定位潜力，有助于更准确的定位。对于大多数具有BEV特征的3D对象检测器，高度信息被编码进BEV平面特征中。因此对$B^{rem}$集合使用通道缩减，对高度信息进行删除，从而获得更好的训练效率。

$${\hat{B}}_{t-k}^{long}=\sum _{V\in B^{rem}}DeformAttn(Q_{t-k,p}^{long},p,V{W}^r)$$
最后，将短期和长期的BEV特征连接起来，并通过3X3卷积进行特征融合。

Object decoder

目标解码器使用伪BEV特征生成3D预测${\hat{P}}_{t-k}$，对齐$G_{t-k}$和${\hat{P}}_{t-k}$。

为了清晰起见，将t帧的车坐标定义为e(t)。首先将以前帧的外参转换到当前帧的坐标系下，因此不同时刻的BEV特征和预测具有相同的e(t)。为了简化学习目标，需要将$G_{t-k}$的坐标转换为e(t)。

$${\hat{G}}_{t-k}=T_{e(t-k)}^{e(t)}{G}_{t-k}$$
$T_{e(t-k)}^{e(t)}$：e(t-k)转换到e(t)的转换矩阵

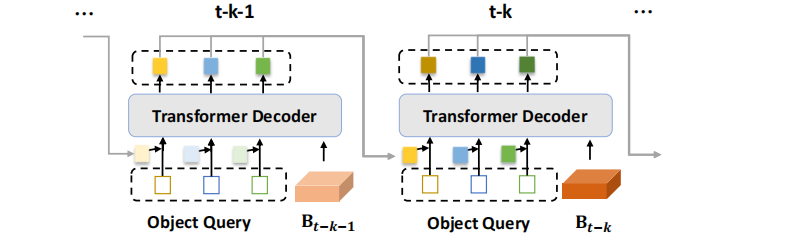

HQ Fusion

除了利用BEV特征级时间信息的HoP方法外，作者还研究了query级的时间建模，将历史的object queries融入的当前时刻的object queries，为当前时刻提供历史感知。

BEV特征序列 { B t − N , . . . , B t } \{B_{t-N},...,B_t\} {Bt−N​,...,Bt​}按时间顺序进行推理。对于时刻t-k，使用预定义的object queries来执行检测。
$${\overline{O}}_{t-k}=\mathcal{D}(B_{t-k},O)$$
$\mathcal{D}$：BEV解码器

每个object query关注BEV平面的特定区域，其输出的object queries包含这些区域丰富的语义信息。当对当前帧进行检测时，我们使用历史object queries代替预定义的queries，让学习过程更加容易。例如，如果一个object query在最后一帧中检测到一个静止对象，其历史object query可以帮助它快速定位该对象，而无需再次搜索其在BEV平面中的区域。另一方面，移动物体的历史信息也有助于定位和检测其速度。

为了推理t-k时刻的BEV特征$B_{t-k}$，首先获取历史object queries $O_{t-k}^{his}$。作者仅使用了最后一帧的历史object queries，因为作者认为更久远的历史与当前可见的对象几乎没有信息重叠。

$$O_{t-k}^{his}=MLP({\overline{O}}_{t-k})$$
最后，与预定义的object queries合并。
$${\overline{O}}_{t-k}=\mathcal{D}(B_{t-k},O+O_{t-k}^{his})$$

实验

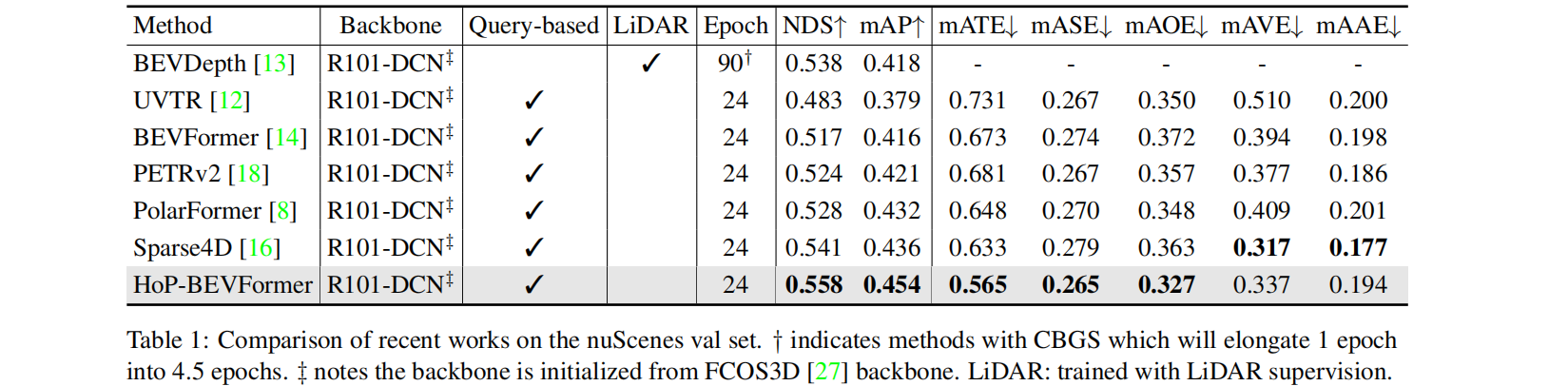

• HoP-BEVFormer比BEVDepth(+GBGS)在NDS上增长2%，mAP增长3.6%
• HoP-BEVFormer与其他的基于query的方法相比性能最好

• HoP扩展性很强，可用于其他的模型。用于BEVDet4D-Depth，在测试集上获得NDS 68.5%，mAP 62.4%

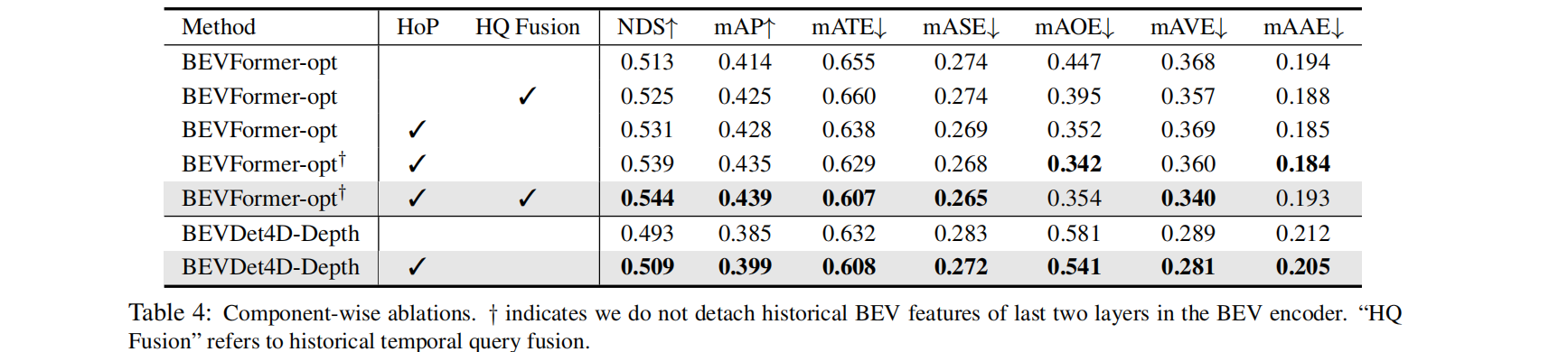

• BEVFormer-opt引入HoP，NDS+1.8%，mAP+1.4%
• BEVDet4D-Depth引入HoP，NDS+1.6%，mAP+1.4%
• BEVFormer-opt引入HQ Fusion，NDS+1.2%，mAP+1.1%
• BEVFormer-opt引入HoP且不丢弃BEV编码器最后两层梯度的情况下，达到NDS 53.9%

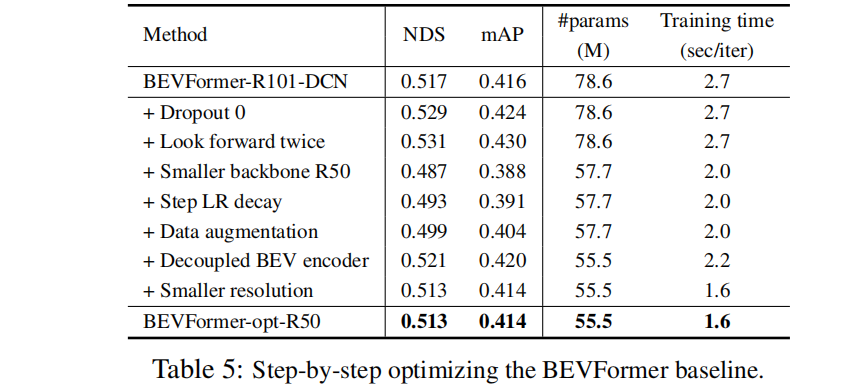

• Dropout设置为0，显著提高性能
• Look forward twice是提高mAP的重要因素
• Decoupled BEV encoder提升性能很高

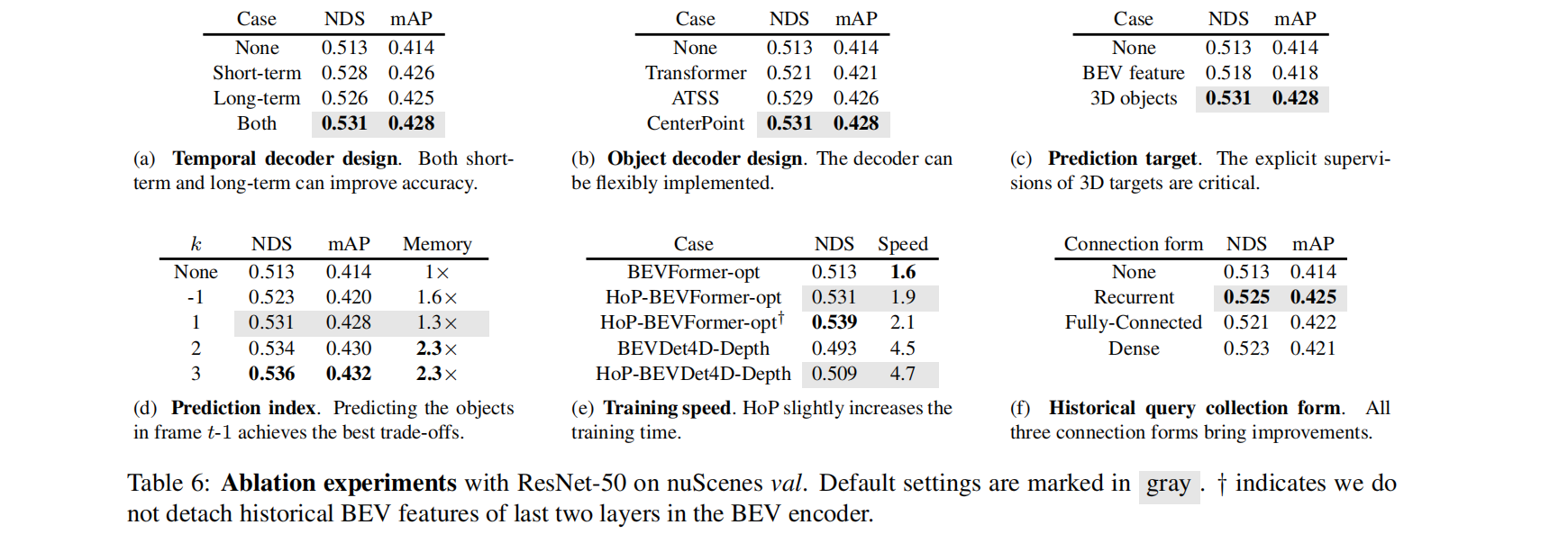

• 长短期时间解码器都可以提升性能，一起使用提升最大
• BEV空间中3D目标显式监督对HoP很重要
• k=1时，在准确性和训练成本之间取得了最好的平衡
• HoP在训练过程中引入了额外的时间解码器和目标解码器，不可避免的增加了训练时间
• 获得历史queries的三种方法都能提升性能，且相差不大

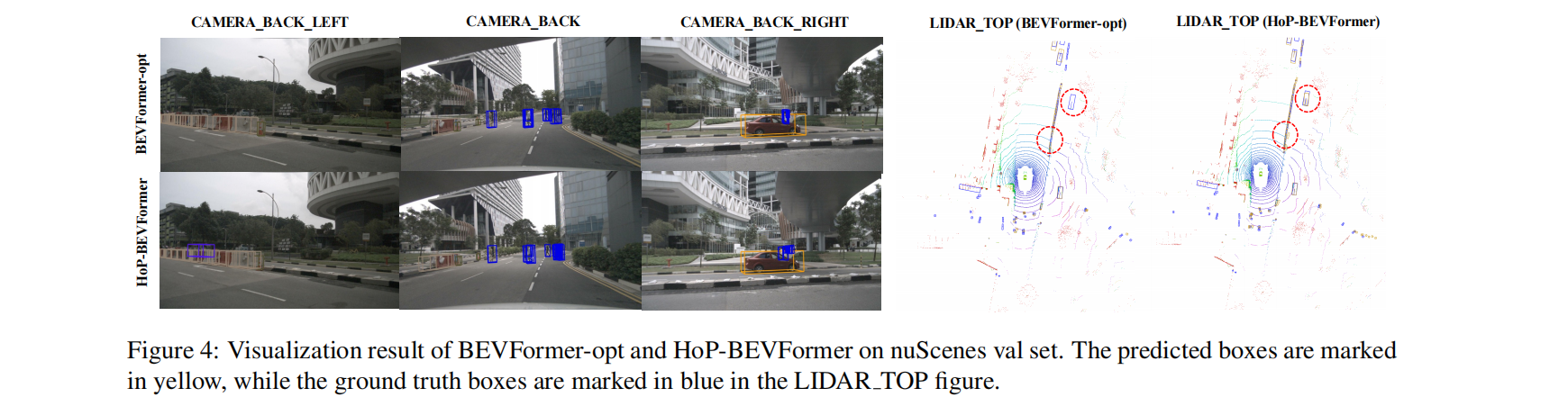

• HoP成功的检测到了小物体或被遮挡的物体

• 短期解码器可以检测到对象的尺寸，如高度和长度，但不能精确地定位（第一行图片）
• 短期解码器由于详细的空间语义，有助于检测更多的前景对象（第二行图片）
• 长期解码器能够精确定位位置，但难以检测物体的尺寸，如高度
• 结合长短期解码器，效果达到最好

结论

本文作者提出了一种新的范式HoP，可用于多视图3D检测以更有效地利用时间信息。作为一种即插即用的方法，HoP可以很容易的集成到最先进的BEV检测框架中，包括BEVFormer和BEVDet系列。

在nuScenes数据集上的大量实验验证了HoP的有效性。

HoP在nuScenes测试集上达到了68.5%的NDS和62.4%的mAP，显著领先于排行榜上所有的3D目标检测器。

补充

Multi-view 3D Object Detection

现在多视图3D目标检测方法主要分为两个分支：基于LSS的和基于query的方法。

基于LSS的代表性方法是BEVDet。BEVDet首先明确的估计每个图像像素的深度，然后，根据深度将2D特征提升到3D体素上，然后将3D特征压扁成到BEV特征，然后用它进行目标检测。BEVDepth进一步改进了视图转换器模块。

基于query的方法通常使用可学习queries，通过注意力机制聚合2D图像特征。DETR3D利用object queries预测3D位置，并将它们投影回2D坐标，以获得相应的特征。Graph-DETR3D和Sparse4D分别通过可学习的3D图和稀疏4D采样增强它。PETR将3D位置编码进图片特征，因此可以直接查询全局2D特征。BEVFormer利用网格BEV queries通过可变性注意力与2D特征交互，在此基础上，BEVFormerv2引入了透视监督。此外，PolarFormer和Ego3RT提出用极坐标建模BEV queries，以适应真实场景。

Temporal Modeling for Multi-view 3D Object Detection

BEVFormer提出时间自注意力机制，通过deformable attention以RNN方法动态融合历史BEV特征。BEVDet4D引入时间建模，将BEVDet提升到时空4D空间。PETRv2使用时间对齐扩展了PETR中的3D位置编码。BEVStereo和STS都利用时间视图，通过一种有效地时间立体方法构建多视图立体。SOLOFusion充分利用了长短期时间信息的协同作用。BEVFormerv2使用双向时间编码器来利用历史和未来的BEV特性。
