中控屏CE(传导辐射)测试结果分析

1. 测试基本信息
  • 测试标准:GB/T 9254.1(中国国家标准,对应国际CISPR 22/32),主要规范信息技术设备的电磁骚扰(EMI)限值和测量方法。

  • 测试设备:ESUB RECEIVER(接收机),用于检测设备在运行中产生的电磁干扰。

  • 环境条件:设备在220V/50Hz电源供电下运行测试。

  • 测试频率范围:覆盖150 kHz至30 MHz,重点关注传导骚扰(低频段)。




2. 关键参数解释
  • 频率(Frequency):被测设备产生干扰的具体频点。

  • 峰值(MaxPeak/QuasiPeak):瞬时干扰的最大值,反映突发性干扰的强度。

  • 准峰值(QuasiPeak):结合干扰幅度和重复频率加权后的结果,更贴近人耳对干扰的主观感受。

  • 平均值(Average):干扰信号在时间上的平均值,反映持续干扰的强度。

  • 限值(Limit):标准规定的允许最大干扰值,超过即不合格。

  • 余量(Margin):测量值与限值的差值。正余量表示符合标准,负余量表示超标。

  • 校正值(Corr.):测试系统的校准补偿值(如天线系数、线损等),用于修正原始数据。

3. 测试结果分析
  • 超标频点

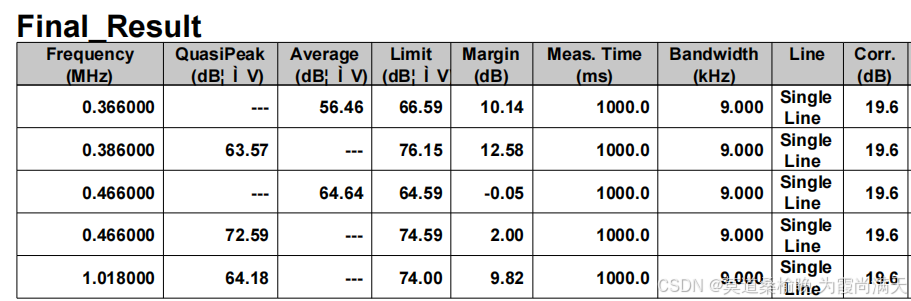

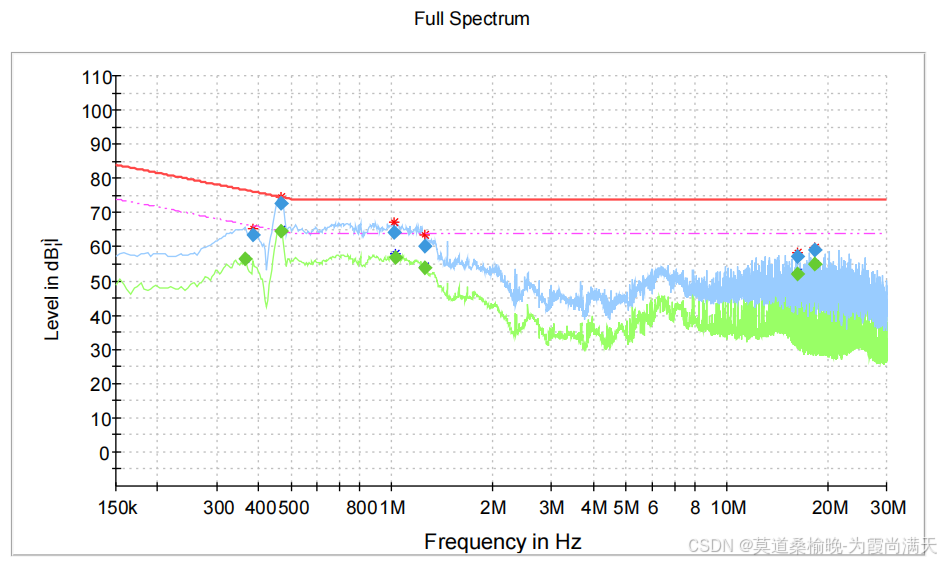

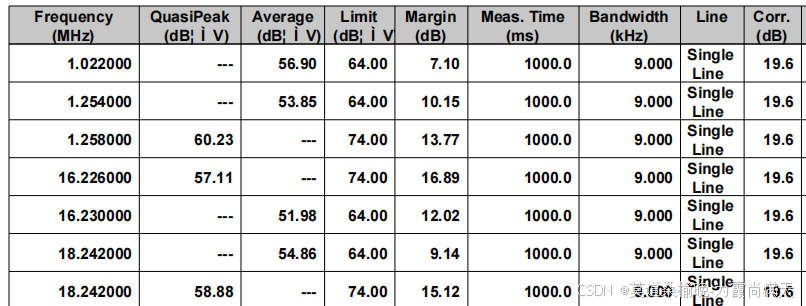

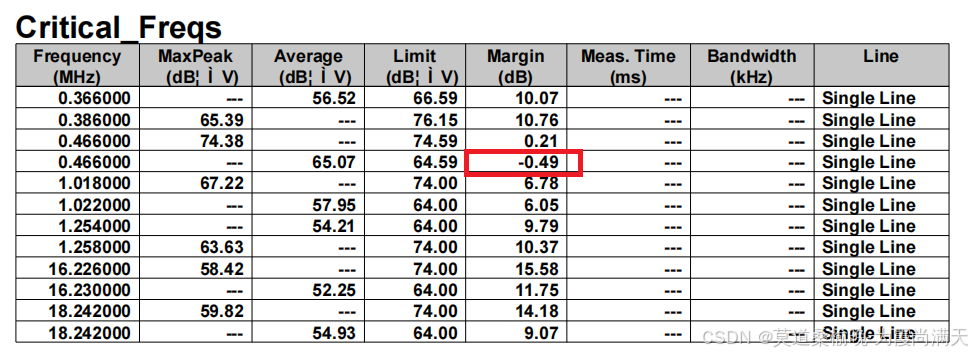

    • 0.466 MHz(Average):实测值65.07 dBμV,限值64.59 dBμV,余量-0.49 dB,轻微超标

    • 其他频点:余量均为正数,符合标准。

  • 关键问题

    • 超标频点集中在低频段(0.3–1.3 MHz),可能与电源电路或开关器件(如DC-DC转换器)的开关噪声相关。

    • 高频段(16–18 MHz)余量较大(15 dB以上),说明设备在高频段干扰控制较好。


4. 参数关系与测试逻辑
  • 峰值与平均值的关系

    • 峰值反映瞬时干扰,平均值反映持续干扰。若峰值余量充足但平均值超标,可能是滤波电路对高频瞬态抑制不足。

  • 校正值的应用

    • 所有测量值需叠加校正值(19.6 dB)得到最终结果,确保测试系统误差被修正。


5. 改进建议
  1. 针对0.466 MHz超标

    • 优化电源滤波:在电源输入端增加共模电感或X/Y电容,抑制低频传导噪声。

    • 检查接地设计:确保设备接地良好,减少共模干扰。

  2. 全面检查低频电路

    • 检查开关电源的开关频率和谐波,必要时调整频率或增加RC缓冲电路(上电使能端引脚)。

  3. 验证测试环境

    • 确认测试过程中设备处于典型工作状态,排除外部干扰(如其他设备耦合)。
