0-10V和1-10V调光-----LED驱动电源与调光器的工作逻辑与选择

一、0-10V调光和1-10V调光驱动电源工作解析

特性	0-10V 调光	1-10V 调光
驱动器角色	电压表 (Voltmeter)	电流源 + 电压表 (Current Source & Voltmeter)
调光器角色	有源电压信号源 (Active Voltage Source)	无源可变电阻 (Passive Variable Resistor)
信号性质	驱动器读取一个外部提供的电压	驱动器通过自身提供的电流，在外部电阻上产生一个电压降并读取
关断点	0V	≤1V

1. 0-10V 调光（驱动器作为 “电压检测器”）

• 驱动器内部逻辑：

  • 驱动器为调光回路提供一个微小的恒定电流（例如50µA）。这个电流从驱动器的 DIM+ 端子流出。

  • 因此，在0-10V模式下，驱动器DIM+端子是电流源。

  • 驱动器的 DIM- 端子连接到一个高阻抗电压检测电路（ADC）。这个电路负责读取电压值。

• 调光器内部逻辑：

  • 外部的0-10V调光器是一个有源设备。它利用驱动器提供的电流（或自己独立的电源），其内部电路会产生并输出一个0-10V的直流电压信号。

  • 这个电压信号被送回到驱动器的 DIM- 端子。

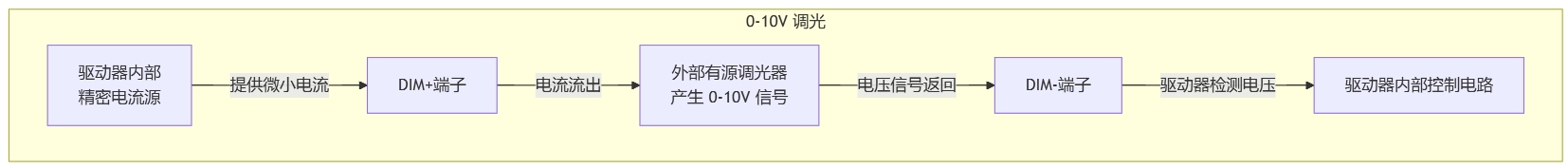

• 正确的工作过程：

  1. 驱动器从 DIM+ 输出一个微小电流。

  2. 该电流进入有源调光器。

  3. 有源调光器 根据用户设定，生成一个0-10V的电压，并从其输出端送出。

  4. 这个0-10V电压信号被送回驱动器的 DIM- 端子，并被内部的ADC检测到。

  5. 驱动器根据检测到的电压值来调整亮度。

• 关键修正： 驱动器的 DIM+ 是电流源，而整个驱动器在调光接口上的角色是信号的接收和检测方。调光器才是真正的电压信号源。

2. 1-10V 调光（驱动器作为 “电流源 & 电压检测器”）

• 驱动器内部逻辑：

  • 驱动器内部集成了一个精密的10V电压基准和一个恒流源电路。

  • 这个恒流源从 DIM+ 端子流出一个稳定的电流（典型值100µA）。

  • 同时，驱动器检测的是它自己提供的、在外部电阻上产生的电压降，即 DIM+ 和 DIM-
