思科模拟器NAT配置

NAT配置可以实现将私有IP地址映射到公网(合法的Internet IP) 地址，今天分享具体配置步骤：

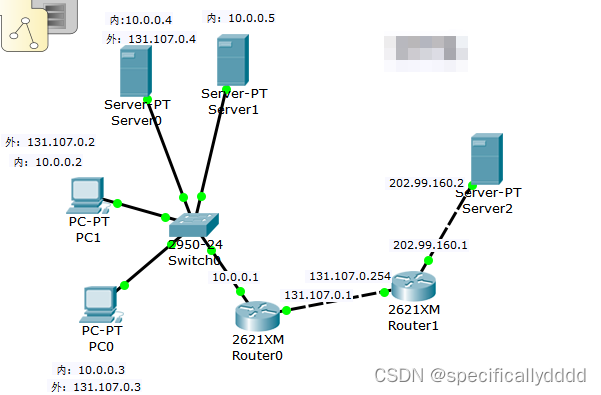

一.构建基本网络拓扑图

二.配置静态路由

配置2个路由器的静态路由：

R1:    0.0.0.0/0 via 131.107.0.254
R2:    131.107.0.0/24 via 131.107.0.1         0.0.0.0/0 via 202.99.160.2

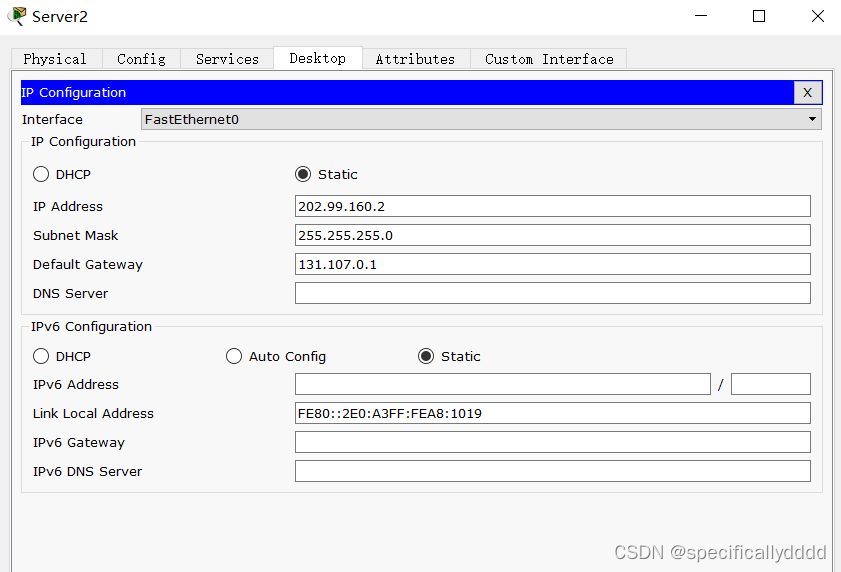

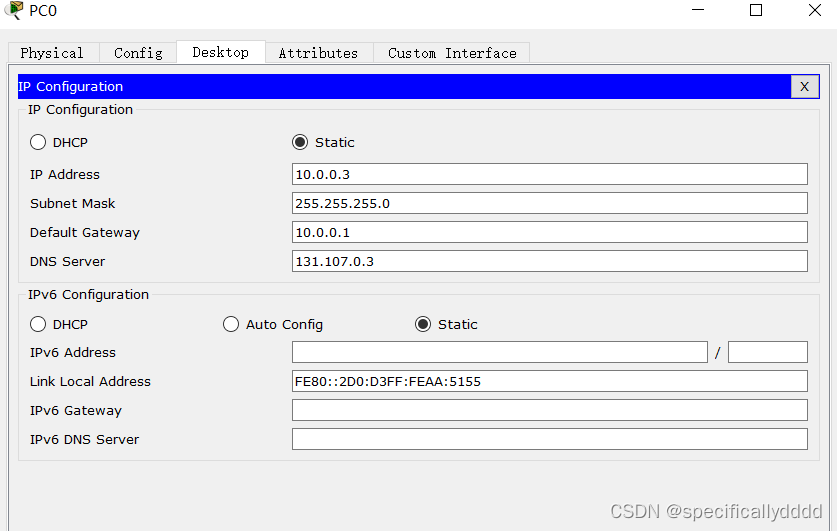

三.静态地址规划如下表，计算机的默认网关根据拓扑图自行配置

序	机器/接口名称	私网ip地址	映射公网地址
1	pc0	10.0.0.3/24	131.107.0.3
2	pc1	10.0.0.2/24	131.107.0.2
3	内网服务器Server0	10.0.0.4/24	131.107.0.4
4	内网服务器Server2	10.0.0.5/24
5	R1内网接口	10.0.0.1/24
6	R1外网接口	131.107.0.1/24
7	R2与R1相连接口	131.107.0.254/24
8	R2连接外网服务器端口	202.99.160.1/24
9	外网服务器server1	202.99.160.2/24

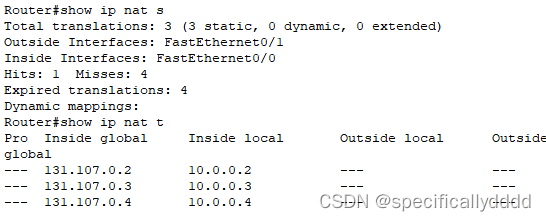

 部分配置：



四.配置R1：单击R1，进入命令行选项卡，在Router提示符窗口下输入en命令进入特权模式，然后输入下列命令：

Router#configure terminal
Router(config)#interface FastEthernet0/0
// FastEthernet0/0是连接內网的那个端口
Router(config-if)#ip nat inside
Router(config-if)#exit
Router(config)#interface FastEthernet0/1    //连接外网的那个端口
Router(config-if)#ip nat outside
Router(config-if)#exit
Router(config)#ip nat inside source static 10.0.0.2 131.107.0.2
Router(config)#ip nat inside source static 10.0.0.3 131.107.0.3
Router(config)#ip nat inside source static 10.0.0.4 131.107.0.4
Router(config)#exit
Router#exit

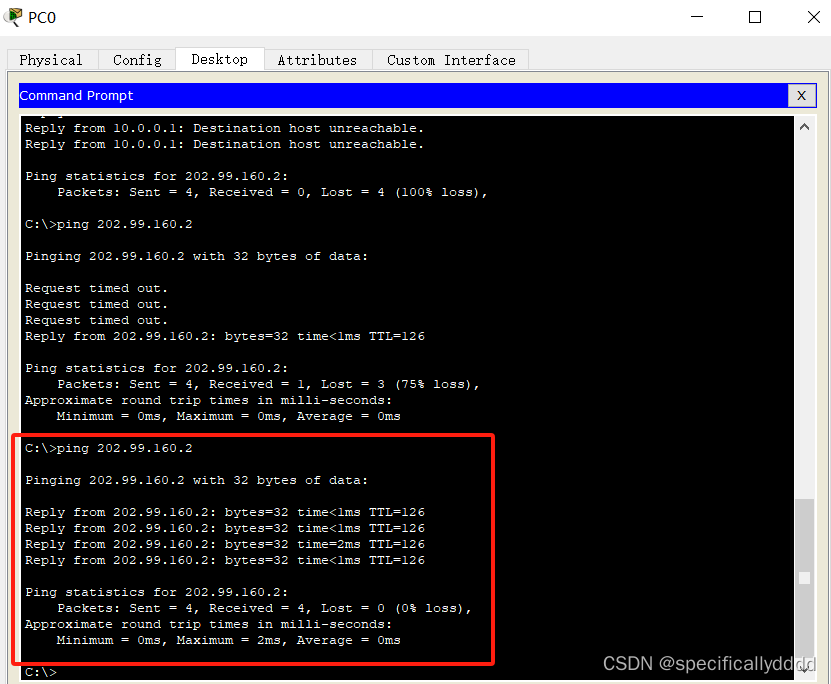

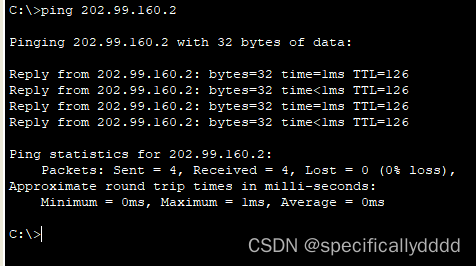

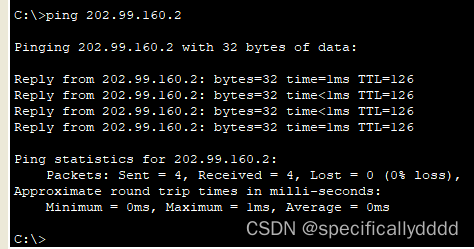

测试1：以pc0、pc1和server0为起点，用ping命令测试与server1的连通性：

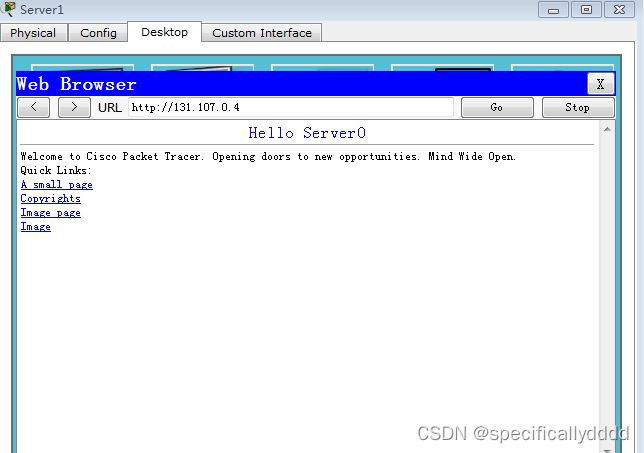

测试2：点击Server0，配置其Http服务器，将其标题个性化修改一下。单击Server2，打开其桌面的web浏览器，用外网地址访问其http服务器

五.动态NAT配置

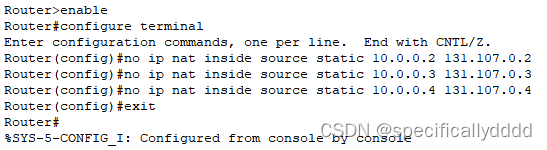

1.首先清空静态IP配置

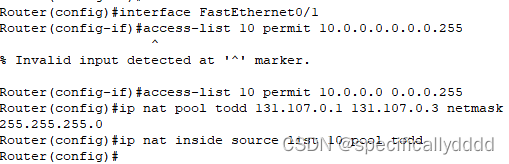

 2.进行NAT配置

3.以pc0、pc1、server1和server0为起点，用ping命令测试与外网的server2的连通性

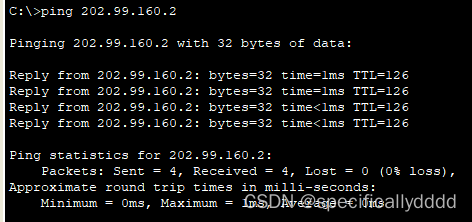

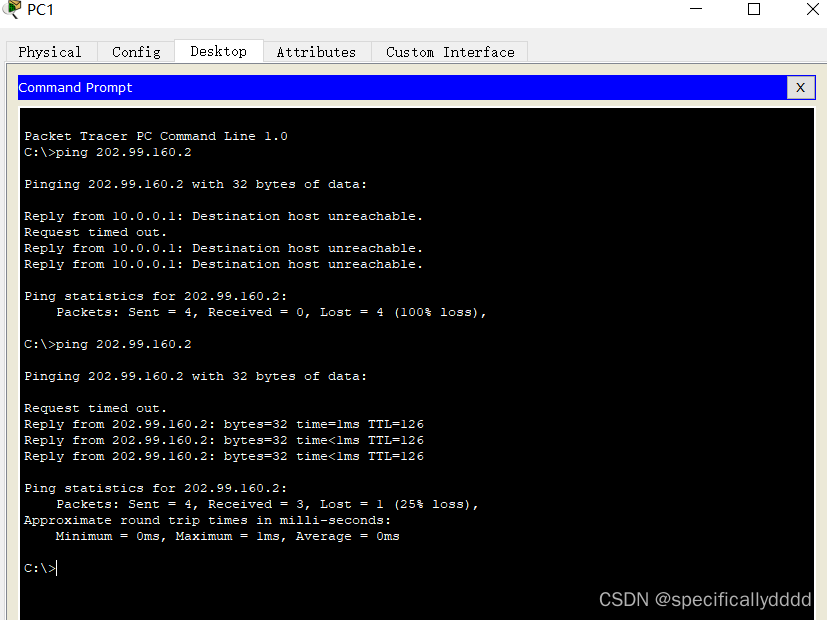

pc0 ping server2,测试结果如下：

pc1 ping server2，测试结果如下：



server0 ping server2,测试结果如下：



server1 ping server2,测试结果如下：



4.在模拟模式下，同时以PC0、PC1、Server0和Server1为起点，server2为终点发包，观察数据包,有几个数据包发送成功
