在Cisco Packet Tracer上配置NAT

前言

本篇文章是在了解NAT的原理基础上，通过使用Cisco Packet Tracer 网络模拟器实现模拟对NAT的配置，以加深对NAT的理解。

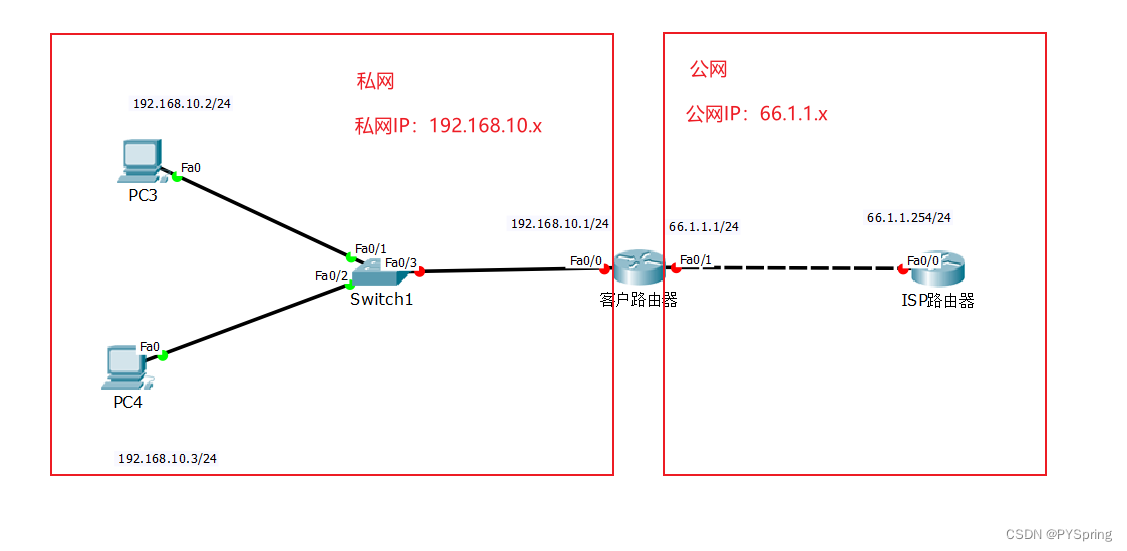

一、搭建网络拓扑

1.1 配置PC机

主机名	IP地址	子网掩码	网关IP
PC3	192.168.10.2	255.255.255.0	192.168.10.1
PC4	192.168.10.3	255.255.255.0	192.168.10.1

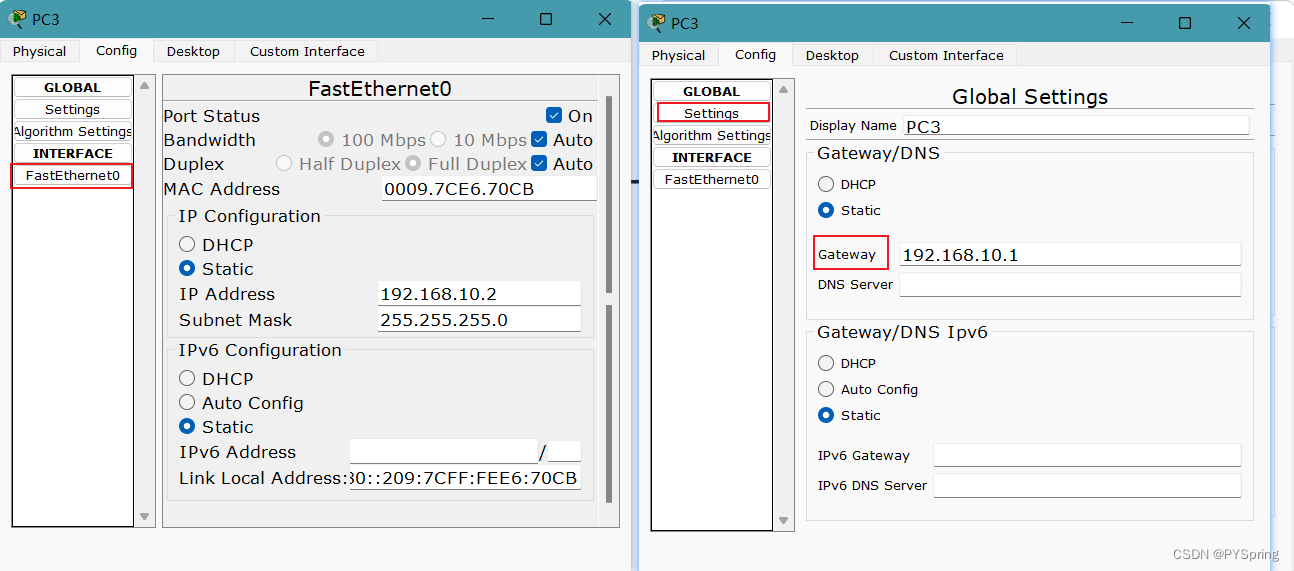

PC3的配置如下：

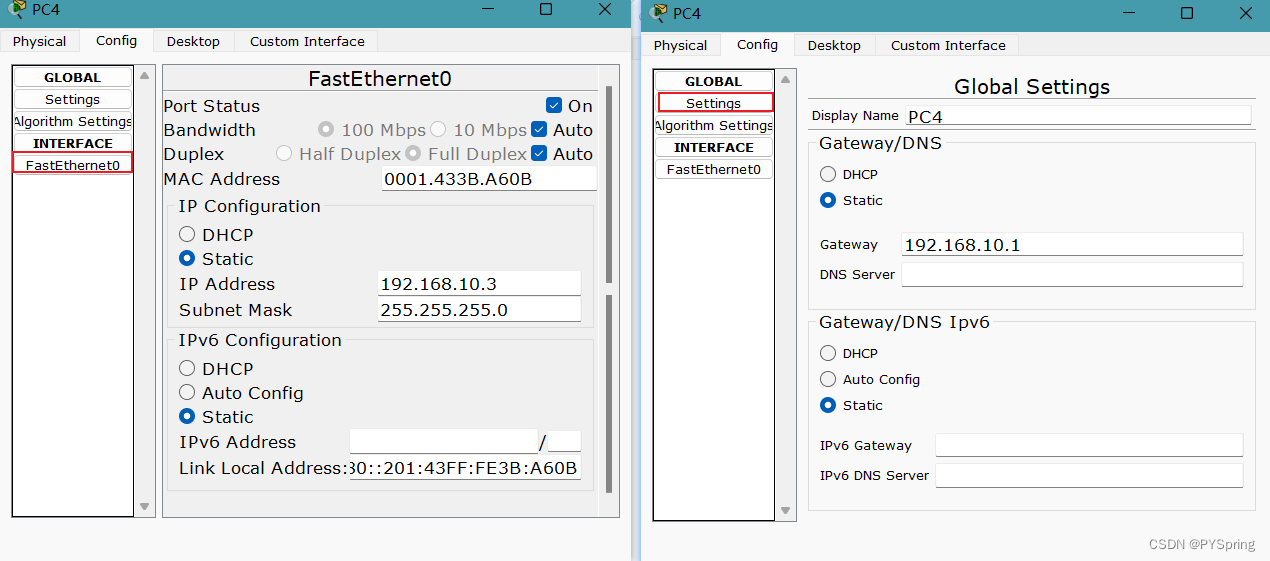

PC4的配置如下

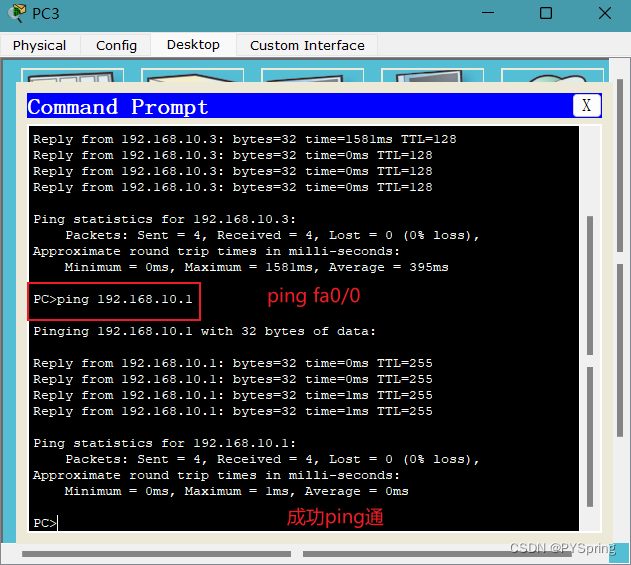

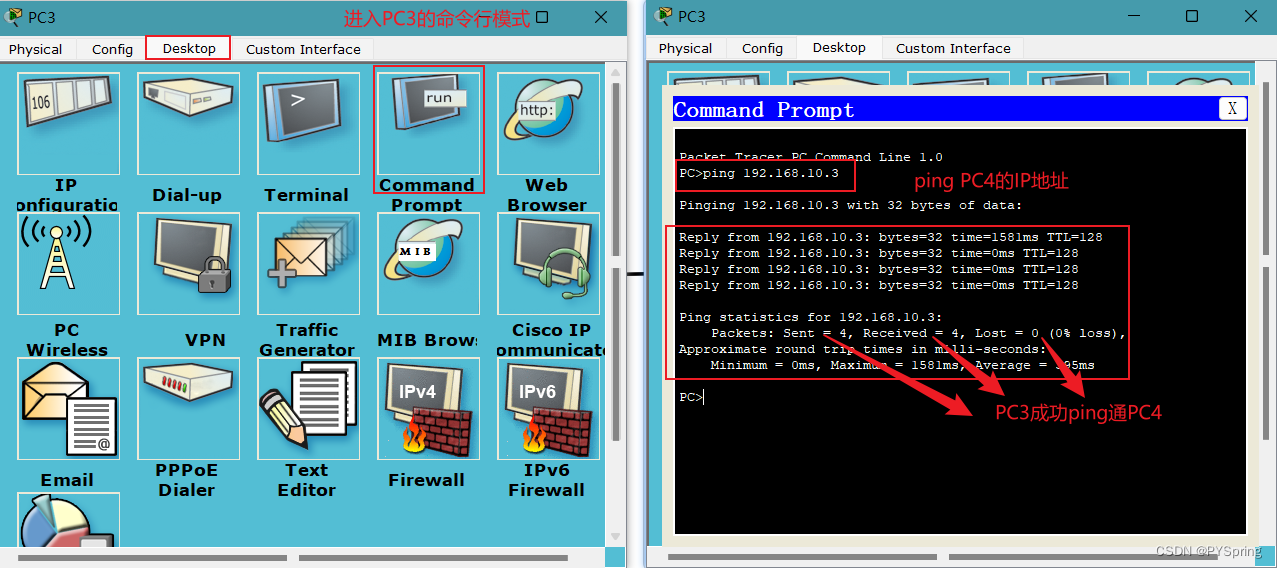

测试是否配置成功：

PC3成功ping通PC4,说明配置成功。

1.2 配置客户路由器

接口名	IP地址	子网掩码
fa0/0	192.168.10.1	255.255.255.0
fa0/1	66.1.1.1	255.255.255.0

配置接口fa0/0:

1. 进入特权模式
命令:enable
Router>enable
Router#

2. 进入配置模式
命令:configure
Router#configure
Router(config)#

3. 进入配置接口fa0/0
命令:interface fa0/0
Router(config)#interface fa0/0

4. 为接口配置ip地址
命令:ip address ip地址 子网掩码
Router(config-if
