简化部署提升效率：机柜温湿度监控以太网变送器优选方案

以太网温湿度变送器在机柜温湿度监控中的应用方案

效果图

一、项目背景与核心需求

（一）项目背景

机柜作为 IT 设备、工业控制模块的核心承载单元，内部服务器、交换机、电源模块等设备长期高负荷运行会持续产生热量，且空间封闭导致温湿度易出现剧烈波动。根据《电子设备环境条件与试验》GB/T 2423 标准，电子元件温度每升高 10℃，使用寿命将缩短 50%；湿度低于 30% RH 易产生静电（2000V 静电即可击穿服务器芯片），高于 65% RH 则会导致电路板腐蚀、接口氧化。传统监控方式存在显著缺陷：人工巡检效率低、实时性差，无法捕捉瞬时温湿度异常；RS485 总线传感器传输距离有限（≤1200m）、需额外布线，且抗电磁干扰能力弱，难以满足多机柜集群、远距离集中监控需求。因此，构建基于以太网温湿度变送器的智能化监控系统，成为保障机柜设备稳定运行的关键。

（二）核心需求

1. 精准监测：温度测量范围 - 40℃~85℃，精度≤±0.3℃（25℃工况）；湿度测量范围 0% RH~100% RH，精度≤±2% RH（20%-80% RH 区间），采样频率 1s-30min 可调，满足机柜局部温差监测需求。

2. 稳定传输：依托现有局域网实现数据传输，兼容 TCP/IP 协议，传输延迟≤50ms，断线重连时间≤3s，避免数据丢失。

3. 智能预警：支持多级报警阈值设置，温湿度超标时通过声光、短信、邮件、APP 推送等多渠道报警，报警信息含测点位置、异常数值等关键信息。

4. 远程运维：支持 Web 端、移动端远程访问，实现参数配置、数据查询、远程校准，减少现场运维工作量。

5. 联动控制：具备继电器输出接口，可自动联动机柜空调、风扇、除湿机等设备，形成闭环控制。

6. 易扩展性：支持新增测点及功能扩展（如烟雾、漏水监测），适配机柜扩容需求。

7. 环境适配：耐受机柜内强电磁干扰，防护等级≥IP65，支持宽电压或 POE 供电，适应机柜复杂安装环境。

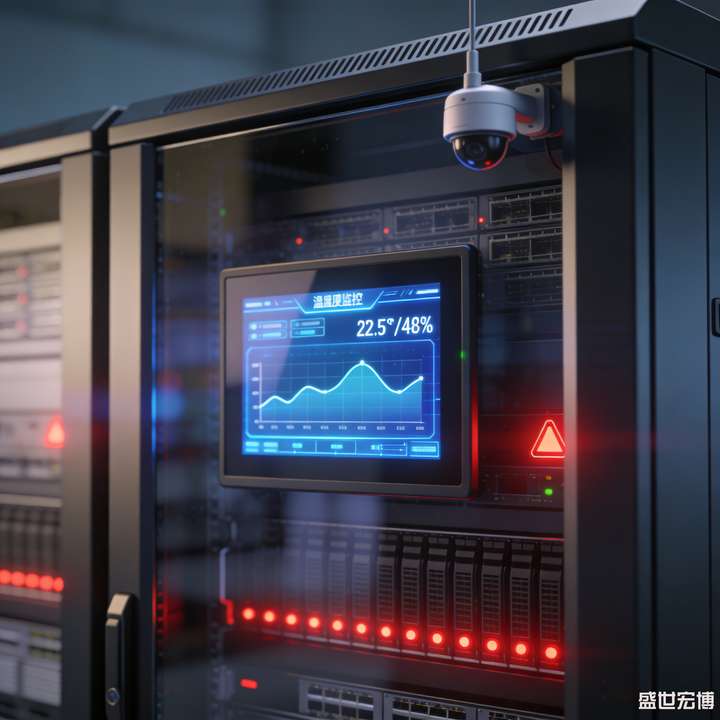

机柜温湿度监控

二、方案总体架构

本方案采用 “感知层 - 传输层 - 平台层 - 应用层” 四层架构，充分利用以太网技术优势，实现机柜温湿度的全链路智能化监控，架构设计如下：

（一）感知层：数据采集核心

以以太网温湿度变送器为核心感知设备，按机柜布局科学布设测点，实现温湿度数据的高精度采集。核心设备支持 POE 供电（IEEE 802.3af）与直流供电双模式，集成工业级传感芯片与以太网通信模块，具备抗电磁干扰、防尘防水特性，可直接安装于机柜内部关键位置。同时配置 10% 备用传感器，实现核心测点冗余设计，避免单一设备故障导致监测中断。

（二）传输层：稳定数据通道

依托机柜集群现有局域网（交换机、路由器）构建传输网络，变送器通过超五类 / 六类网线直接接入网络，实现 “供电 + 数据传输” 一体化（POE 模式），无需额外铺设电源线。核心交换机采用双机热备设计，确保传输链路冗余；统一规划变送器 IP 地址，设置固定 IP 避免网络冲突，传输速率≥10Mbps，满足实时数据传输需求。

（三）平台层：数据处理中枢

部署监控主机与专业温湿度管理软件，具备三大核心功能：一是数据存储与分析，按分钟级存储历史数据（保留 1 年以上），支持趋势曲线分析、多测点数据对比；二是设备管理，可远程配置变送器采样频率、报警阈值，监测设备在线状态；三是报警处理，支持多级报警规则配置，自动记录报警信息并触发联动指令。存储介质采用 SSD + 硬盘阵列，确保数据安全不丢失。

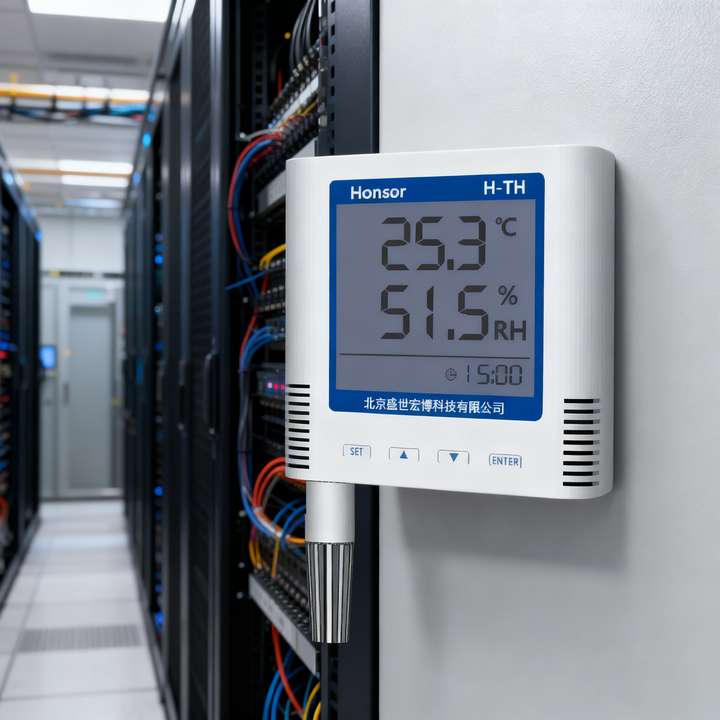

以太网温湿度变送器

（四）应用层：运维与控制终端

包括远程监控终端（PC/Web 端、手机 APP）、本地报警终端（声光报警器）、联动控制设备（空调、除湿机等）。运维人员可通过终端实时查看各机柜温湿度数据、接收报警通知、导出报表；系统可根据预设规则自动触发联动设备启停，实现温湿度自动调节，也支持人工远程控制。

三、核心设备选型

基于机柜监控场景的技术需求，建立 “精度 - 稳定性 - 兼容性 - 运维性” 四维选型标准，推荐选用工业级以太网温湿度变送器（型号：H-THRJ45），核心参数如下：

技术参数	具体指标	选型适配理由
测量范围	温度：-40℃~85℃；湿度：0% RH~100% RH	覆盖机柜极端工作环境，适应设备启停温差
测量精度	温度：±0.1℃（25℃）；湿度：±2% RH（20%-80% RH）	捕捉机柜内部 5-8℃局部温差，确保监测准确性
通信协议	支持 Modbus TCP/IP、MQTT、UDP 协议	兼容现有监控平台，无需额外协议转换器
供电方式	POE（12.95-25.5V）/DC 12-24V 双模式	适配机柜供电环境，减少布线复杂度
抗干扰能力	电磁兼容等级≥EN 61000-6-2；防护等级 IP65	抵御机柜内 UPS、服务器产生的强电磁辐射
响应时间	≤8 秒	快速捕捉温湿度突变，避免异常扩大
输出接口	2 路继电器输出（最大负载 2A/250V AC）	直接联动机控设备，实现闭环控制
运维功能	支持 Web 端远程校准、参数配置	无需拆机运维，降低停机成本

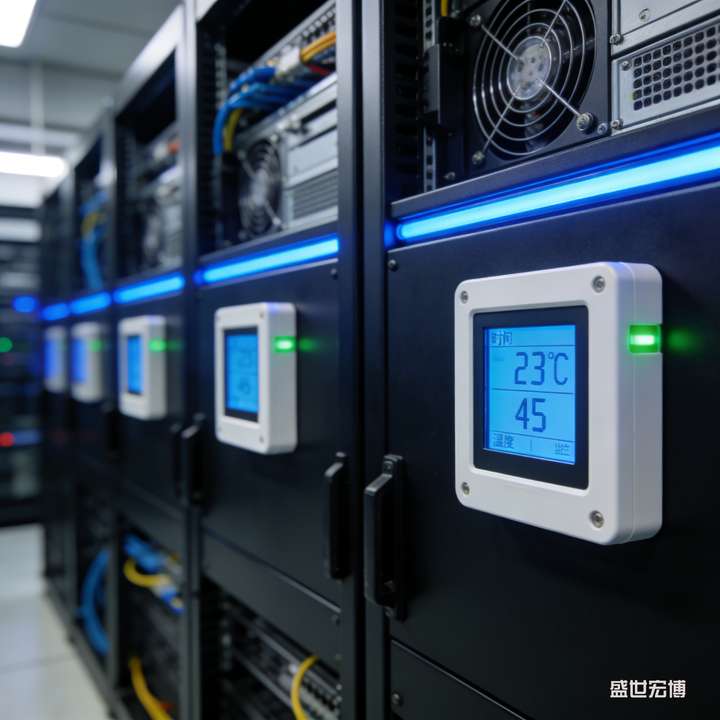

机柜内部温湿度监控

四、硬件部署实施

（一）测点规划原则

1. 机柜内部：每 2-3 个相邻机柜设置 1 个测点，安装于机柜中部（设备进风口位置），重点监测设备运行环境；机柜数量≥10 个时，在机柜出风口增设测点，监测散热效果。

2. 关键区域：UPS 电源附近、精密空调出风口 / 回风口、机柜集群中心区域各增设 1 个测点，监测核心辅助设备环境及整体温湿度分布。

3. 安装要求：避免传感器直接接触设备散热口、阳光直射或空调直吹，安装高度距机柜底部 1.5-2 米，确保数据代表性。

（二）安装与布线规范

1. 安装方式：机柜内采用 35mm 标准导轨安装，固定于机柜 U 位支架，不影响设备插拔与散热；机房公共区域可采用壁挂或吸顶安装，确保安装牢固。

2. 布线规范：网线长度≤100 米，超出时采用光纤或中继器延伸；非 POE 供电模式下，电源线与网线分开布线（间距≥10cm），避免电磁干扰；所有线缆做好标识，便于后期维护。

3. 供电配置：优先采用 POE 交换机集中供电，简化布线；无 POE 环境采用 DC 12-24V 集中供电，配备冗余电源模块，确保供电稳定。

（三）部署流程

1. 现场勘查：确认机柜布局、现有网络接口位置、供电条件，规划测点分布与布线路径。

2. 设备安装：按测点规划固定变送器，连接网线与供电线路，完成设备固定与接线测试。

3. 网络配置：登录交换机配置 POE 供电端口，为变送器分配固定 IP 地址，测试网络连通性。

4. 调试校准：通过 Web 管理界面配置采样频率、报警阈值，利用标准温湿度发生器进行远程校准，确保测量精度。

5. 系统联调：测试数据传输稳定性、报警功能有效性、联动设备响应速度，优化参数设置。

五、系统功能实现

（一）实时监控功能

监控平台可视化仪表盘直观展示各机柜测点的温湿度数值、设备在线状态、报警统计，支持测点地图导航与快速定位。数据更新频率≤10 秒，以数字、曲线、仪表盘等多种形式展示，可切换单测点详情或多测点数据对比视图，便于实时掌握机柜环境状态。

（二）报警预警功能

支持三级报警阈值设置：预警（接近阈值）、一级报警（超出阈值）、二级报警（严重超标），可自定义报警延迟时间。当温湿度超标时，系统自动触发本地声光报警，同时通过短信、邮件、APP 推送向运维组、管理员组分级发送报警信息，报警内容包含测点名称、位置、异常数值、超标时长等，确保运维人员快速响应。

（三）数据追溯功能

支持按日、周、月、年自定义时间范围查询历史数据，生成温湿度变化趋势曲线，可叠加多测点曲线进行对比分析。支持导出 Excel、PDF 格式报表，报表包含数据统计、超标记录、设备运行状态等信息，可自动发送至指定邮箱，为机柜散热优化、设备运维提供数据支撑。

（四）远程管理功能

运维人员通过 PC/Web 端或手机 APP 可实现全流程远程操作：一是参数配置，修改变送器采样频率、报警阈值、IP 地址等；二是设备校准，通过标准系数写入实现远程校准，无需现场拆机；三是状态监测，实时查看设备在线状态、供电情况，离线时自动触发设备故障报警。

（五）联动控制功能

系统通过变送器继电器输出接口与机柜空调、风扇、除湿机等设备联动，实现闭环控制：当温度高于 27℃时，自动启动空调或风扇；当湿度高于 65% RH 时，触发除湿机运行；当温湿度恢复至正常范围时，自动关闭联动设备。同时支持手动远程控制联动设备启停，灵活应对特殊情况。

六、方案优势与效果验证

（一）核心优势

1. 部署高效：依托现有以太网架构，无需额外布线，单测点安装调试仅需 20 分钟，整体部署效率较传统 RS485 方案提升 60%，布线成本降低 50%。

2. 监测精准：工业级传感芯片 + 数字信号处理算法，测量精度达 ±0.1℃，抗电磁干扰数据漂移≤0.05℃/0.5% RH，远优于传统传感器。

3. 运维便捷：支持远程配置、校准与状态监测，每年减少 80% 现场运维工作量，单台设备年运维成本降低约 1000 元。

4. 扩展灵活：系统支持新增测点与功能模块扩展，可无缝集成烟雾、漏水等监测设备，适配机柜集群扩容需求。

5. 稳定可靠：设备平均无故障时间（MTBF）≥50000 小时，传输链路双机热备，数据断线重连成功率 100%，确保 7×24 小时不间断监控。

（二）效果验证

某中型数据中心 20 个机柜集群部署本方案后，经过 72 小时连续测试与 6 个月实际运行，验证效果如下：

1. 监测精度：温度测量误差≤±0.08℃，湿度测量误差≤±1.5% RH，完全满足机柜高精度监控需求。

2. 响应速度：数据传输延迟平均 28ms，报警信息推送≤3 秒，异常响应速度较传统方案提升 70%。

3. 运维效率：现场运维次数从每月 4 次降至每季度 1 次，报表生成与数据分析时间缩短 80%。

4. 设备稳定性：机柜设备宕机次数从每月 2-3 次降至 0 次，硬件故障发生率降低 90%，设备平均使用寿命延长 30%。

温湿度监控系统
